ОВЕН ДТСхх5М.RS

ДТСхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры в цифровой сигнал RS-485 (Modbus RTU).
ДТСхх5М.RS изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П и РТ100) и имеют в своем составе высокоточный нормирующий преобразователь RS-485.

Среда измерения

Твердые, жидкие, газообразные и сыпучие среды.

В состав термопреобразователей входят:

• первичный преобразователь (сенсор) – термопреобразователь сопротивления (ДТС);
• измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: -40…+85 ºС).

Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.



ДТСхх5М.RS напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.

Преимущества датчиков температуры с RS-485:

• Передают данные по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП).
• Не занимают аналоговые входы.
• Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
• Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
• Передают данные напрямую в «облако».
• Увеличивают помехоустойчивость линии связи.
• Увеличивают длину линии связи до 1200 метров.
• Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Технические характеристики

Метрологические характеристики термометров сопротивления с RS-485 ДТС-RS
Датчик
Максимальный диапазон измерений, °С
Пределы допускаемой основной приведенной погрешности, %
ДТС-50М, ДТС-100М
-50...+180
±0,5; ± 1,0
ДТС-PT100, ДТС-100П
-50…+300
± 0,25
-50…+500
± 0,5
ДТС125М
-40…+85
± 1,0
Технические характеристики
Наименование
Значение
Характеристики питания
Номинальное значение напряжения питания (постоянного тока)
24 В
Диапазон допустимых напряжений питания (постоянного тока)
10...42 В
Потребляемая мощность, не более
1 Вт
Защита от смены полярности напряжения питания
есть
Гальваническое разделение цепи питания от цепи ЧЭ
Нет
Гальваническое разделение цепи питания от цепи интерфейса RS-485
есть, до 500 В
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более
10 мин
Интерфейс связи RS-485
Скорости обмена
9600, 14400, 19200, 38400, 57600, 115200 бит/с
Протокол связи
Modbus RTU
Режим работы в сети
Slave
Входное сопротивление
96 кОм (1/8 от стандартной нагрузки)
Характеристики конструкции
Показатель тепловой инерции, не более
20...40 с
Номинальное давление (не более) защитной арматуры с диаметром погружной части:
- до 6 мм
0,4 МПа
- 6 мм
0,6 МПа
- от 8 до 12 мм
10,0 МПа
- 12 мм и более
16,0 МПа
Степень защиты (по ГОСТ 14254):
– корпус с пластмассовой коммутационной головкой;
IP 54
– корпус с металлической коммутационной головкой и ДТС125М
IP 65
Кабельный ввод (максимальный диаметр подключаемого кабеля):
- для пластмассовой коммутационной головки
М16×1,5 (ø10 мм);
- для пластмассовой коммутационной головки ДТС125М.RS;
М16×1,5 (ø6 мм);
- для металлической коммутационной головки
М20×1,5 (ø10 мм)
Характеристики надежности
Средняя наработка на отказ, не менее
50 000 ч
Средний срок службы, не менее
12 лет
Время непрерывной работы

круглосуточно

ДТС035 термосопротивления с выходным сигналом 4…20 мА

ДТС065 термосопротивления с выходным сигналом 4…20 мА

ДТС125М.И конструктивное исполнение

* Длина монтажной части выбирается при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.
Примечание.
1. При выборе длины монтажной части в модели 405 необходимо учитывать толщину (12 мм) подвижного фланца.
2. Модель ДТС405М с сенсорами 50П и 100П не изготавливается.
3. При измерении температуры выше 180 °С для моделей 015, 025, 105, 505, 515 рекомендуем использовать датчики с металлической головкой.

Особенности монтажа

Датчик температуры для измерения температуры теплоносителя в трубопроводе
Датчик температуры для измерения температуры воздуха в воздуховоде
ДТС325М

При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия:

1. Плотно прижать пластину (1) к трубопроводу (4) с помощью хомута (5).
2. Для обеспечения эффективного теплового контакта пластины (1) и трубопровода (4) применить термопасту (2).
3. Арматуру датчика по всей длине укрыть теплоизоляционным материалом (3) для труб.

Датчик температуры для измерения температуры воздуха в воздуховоде
Системы вентиляции и кондиционирования (ОВК / HVAC)
ДТС405М

Рекомендации по монтажу ДТС405М:

1. Фланец в комплекте. Датчик крепится к стенке воздуховода прямоугольного сечения с помощью фланца, входящего в комплект поставки с датчиков.
2. Выбор глубины погружения. Фланец свободно перемещается по длине штока датчика и фиксируется с помощью крепежного винта на требуемом расстоянии от коммутационной головки.

Конструктивное исполнение коммутационных головок для ОВЕН ДТС.RS

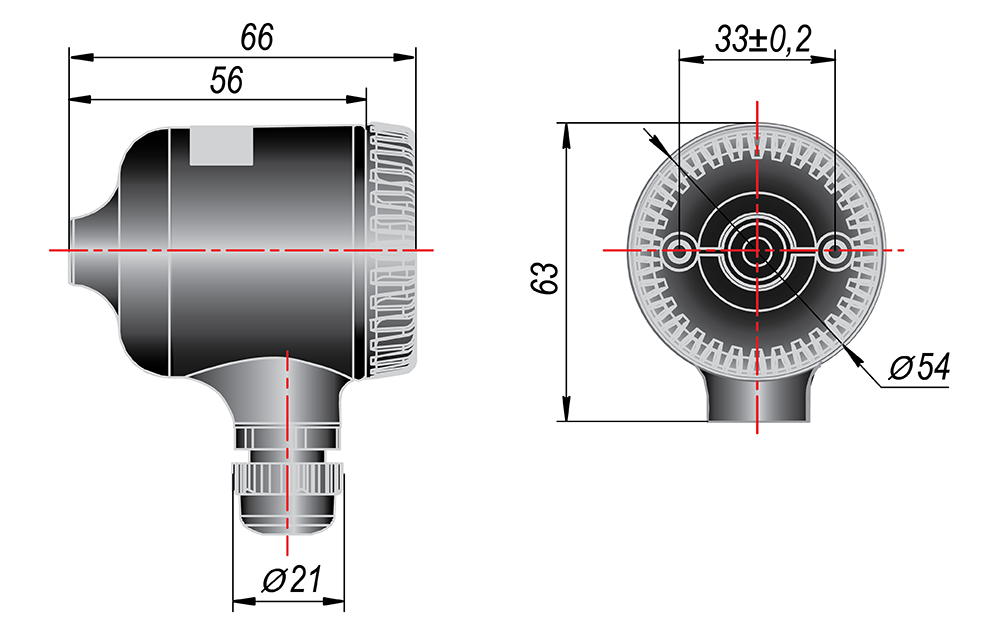

Конструктивное исполнение пластмассовой головки под НПТ-3

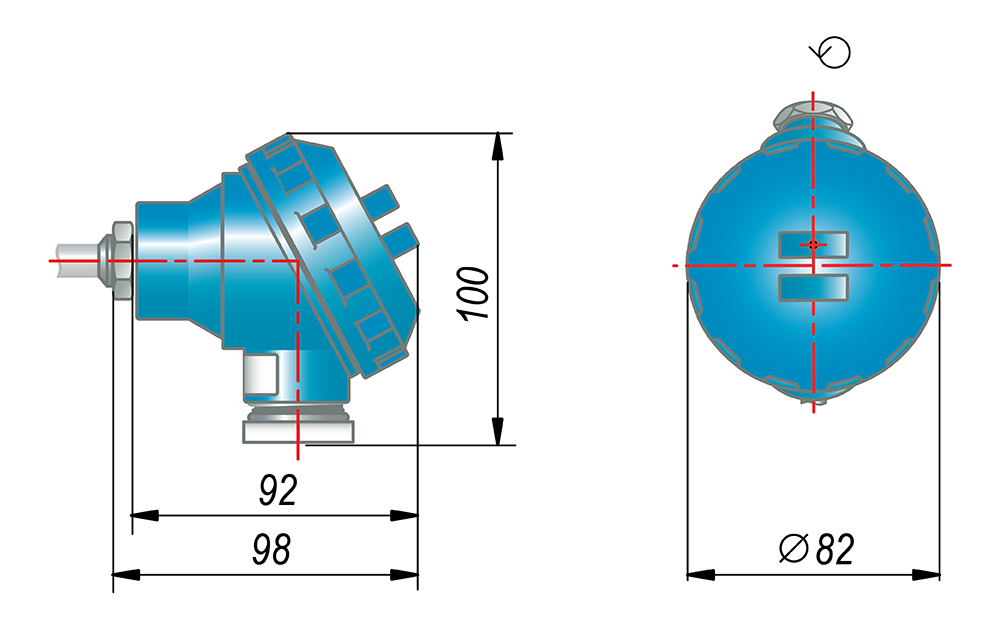

Конструктивное исполнение металлической головки под НПТ-3

ДТСХX5M-Х.Х.Х.Х.RS

ДТС125М-Х.1,0.Х.RS


Пример обозначения при заказе: ДТС045М-100М.0,5.120.МГ.RS
Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 100М, модель конструктивного исполнения 045, класс точности 0,5 %, с длиной монтажной части 120 мм, металлической коммутационной головкой, со встроенным нормирующим преобразователем RS-485, диапазоном преобразования температур: -50…+180 °С.
Пример обозначения при заказе: ДТС035М-РТ100.0,25.120.RS
Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый РТ100, модель конструктивного исполнения 035, класс точности 0,25 %, с длиной монтажной части 120 мм, пластиковой коммутационной головкой, со встроенным нормирующим преобразователем RS-485, диапазоном преобразования температур: -50…+300 °С.
Для обозначения при заказе используется стандартная маркировка для производимых компанией ОВЕН датчиков температуры со следующими отличиями:

• после обозначения конструктивного исполнения (модели) датчика указывается заглавная буква «М», указывающая на то, что датчик выполнен с увеличенной коммутационной головкой под нормирующий преобразователь;
• в конце маркировки, перед диапазоном преобразования, через точку приписывается заглавная буква «RS», обозначающая наличие встроенного в головку датчика нормирующего преобразователя с выходным сигналом RS-485.

Схемы подключения

Общая схема подключения датчиков с RS-485

Схема с подключением экрана по схеме выравнивания потенциала

Схема подключения экрана к заземлению
