Описание
Компактные твердотельные реле KIPPRIBOR серии FSD предназначены для коммутации нагрузки резистивного и слабоиндуктивного типа в цепях постоянного и переменного тока. Используются для коммутации нагрузки и для развязки силовых и управляющих цепей в системах промышленной автоматики. Преимущества компактных твердотельных реле KIPPRIBOR серии FSD:
В ТТР используются ключи высокого класса по напряжению, что наделяет их устойчивостью к высоковольтным всплескам питающей сети.
Высокий эксплуатационный ресурс обеспечивается отсутствием подвижных частей ТТР.
Небольшие габаритные размеры позволяют экономить монтажный объем шкафа.
Бесшумная работа исключает акустический дискомфорт.
Совместимость с промежуточными реле KIPPRIBOR серии MPR (при условии, что задействован только НО контакт).
Модели с максимальным коммутируемым током 5 А выполнены в корпусе из алюминия для повышения эффективности отвода тепла.
Технические характеристики
Технические характеристики входных цепей
Параметр Значение Тип управляющего сигнала Дискретный Диапазон напряжения управляющего сигнала 3…32 VDC Напряжение гарантированного включения ≥ 3 VDC Напряжение гарантированного выключения ≤ 1 VDC Ток потребления цепи управления ≤ 20 мА (±0,5 мА) Время включения ≤ 10 мс при f="50 Гц Время выключения ≤ 10 мс при f=50 Гц Максимальная частота переключения ≤ 50 Гц при f=50 Гц
Технические характеристики выходных цепей
Параметр Значение Номинальный ток ТТР 3 А Вид коммутируемого тока Переменный Минимальный коммутируемый ток 0,1 А Максимальный коммутируемый ток 3 А Ток утечки в закрытом состоянии ≤ 10 мА Скорость нарастания тока (di/dt) 50 А/мкс Диапазон напряжения питания нагрузки 24…440 VAC Частота источника питания нагрузки 50 Гц Максимальное пиковое напряжение 900 VAC Электрическая прочность изоляции 2500 VAC (1 минута) Сопротивление изоляции 500 МОм (при 500 VDC)
Общие технические характеристики твердотельных реле серии FSD
Параметр Значение Температура эксплуатации -30…+70°С Охлаждение Естественное без установки на радиатор Материал корпуса Пластик Индикация наличия управляющего сигнала Нет Тип монтажа Монтаж в розетку PYF-013 Масса ≤ 18 г
Схема подключения

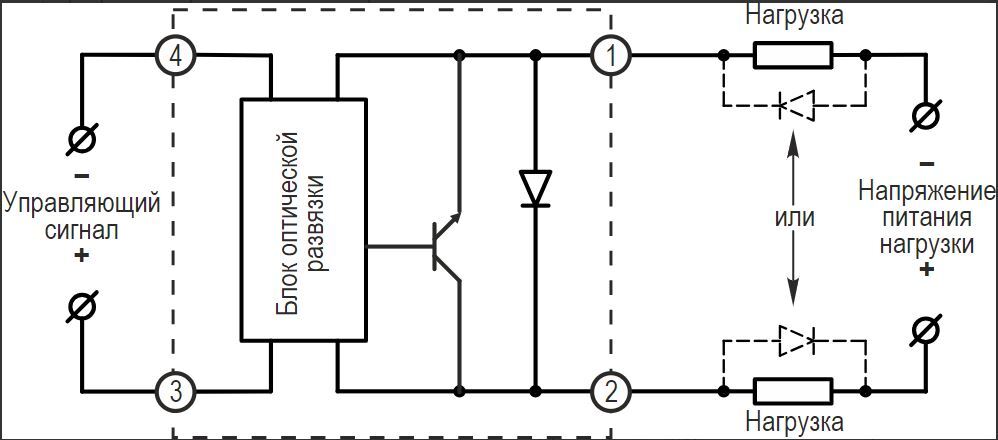

Схема подключения твердотельных реле KIPPRIBOR серии KSD
Схема подключения твердотельных реле KIPPRIBOR серии KSD

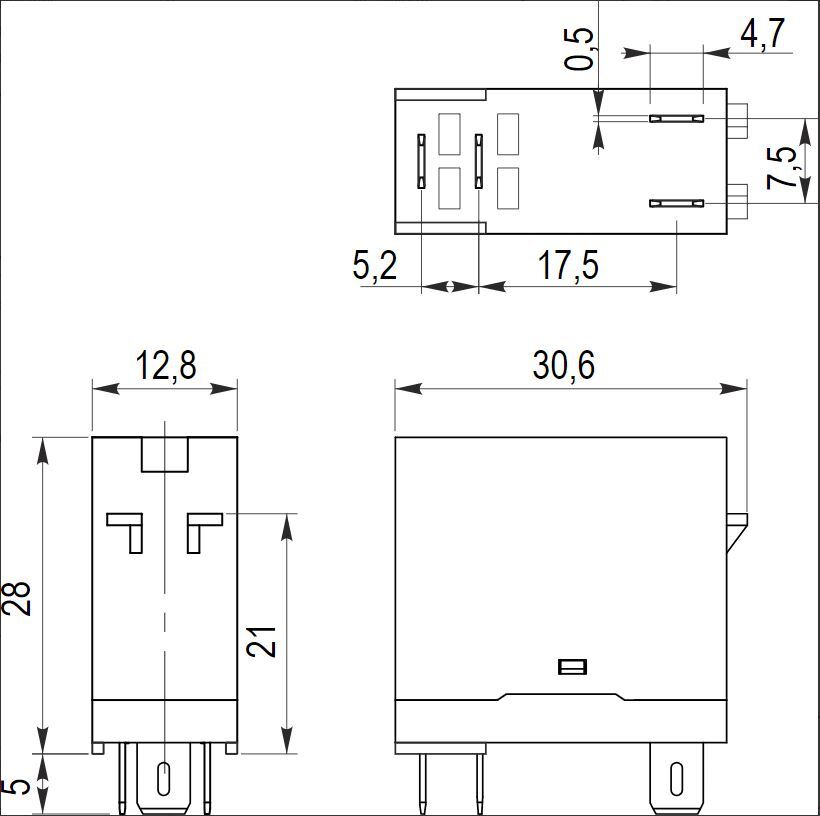

Габаритные размеры твердотельных реле KIPPRIBOR серии KSD
