Описание
Блоки питания ОВЕН БП07Б, БП12Б, БП14Б предназначены для питания датчиков стабилизированным напряжением постоянного тока. Максимальная выходная мощность: 7, 12, 14 Вт. Каждый блок питания имеет модификации трех номиналов выходного напряжения: 12, 24 и 36 В. Блоки питания БП07Б, БП12Б, БП14Б выпускаются в пластиковых корпусах с креплением на DIN-рейку.
Основные функции
Преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение.
Один или несколько гальванически изолированных каналов питания датчиков.
Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
Защита от перенапряжения и импульсных помех на входе.
Защита от перегрузки, короткого замыкания и перегрева.
Индикация о наличии напряжения на выходе.

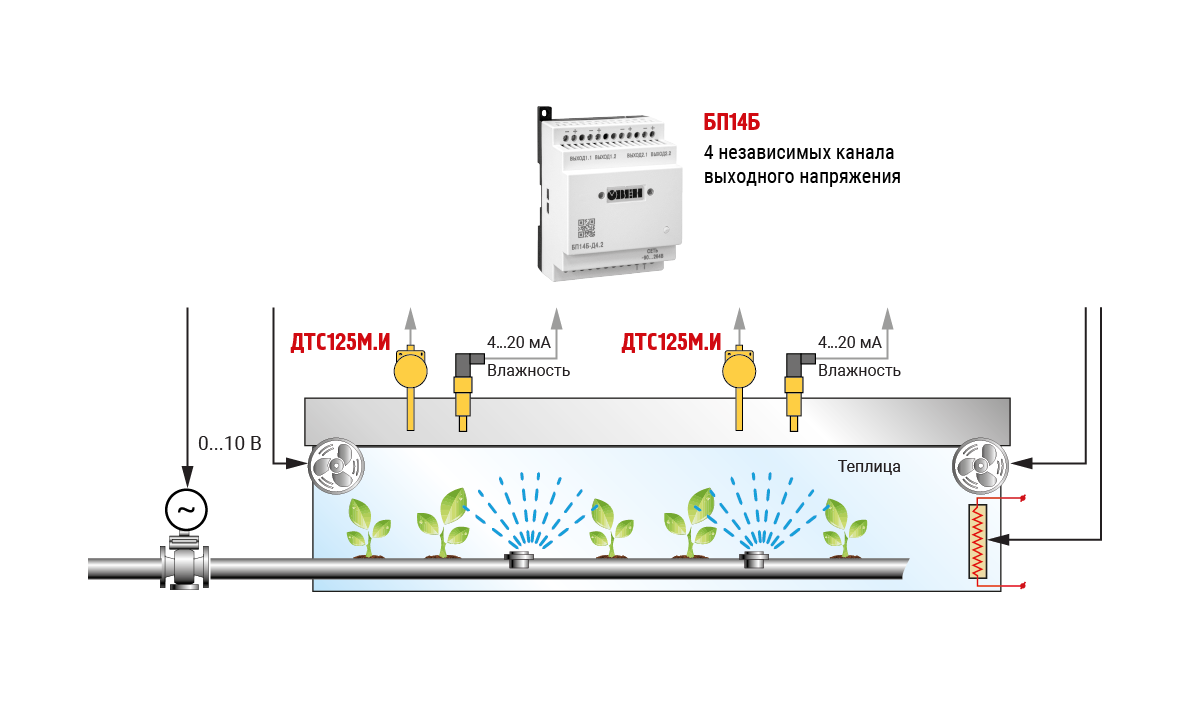

Примеры применения блоков питания для датчиков
Тех. характеристики
Технические характеристики
Параметр Значение Входное напряжение: – переменного тока 90...264 В – постоянного тока 110...370 В Частота входного переменного напряжения 47...63 Гц Выходное напряжение
БП12Б (12 и 24 В)
БП07Б, БП14Б (24 и 36 В)
Коррекция выходного напряжения 22…26 В Нестабильность выходного напряжения при изменении напряжения питания ±0,2 % Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax ±0,25 % Электрическая прочность изоляции: – вход - выход (действующее значение) 3 кВ – вход - корпус (действующее значение) 1,5 кВ Коэффициент полезного действия Не менее 85% Степень защиты корпуса (со стороны передней панели) IP20
Условия эксплуатации
Параметр Значение Температура окружающего воздуха
БП12Б (-40…+70 ⁰С)
БП07Б, БП14Б (-20…+50 ⁰С)
Атмосферное давление 86...106,7 кПа Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) не более 80 %
Функц. возможности
Защита по перегрузке типа «отсечка»
Защита от короткого замыкания
При возникновении короткого замыкания блоки питания ОВЕН БП07Б, БП12Б, БП14Б уходят в режим «отсечки» до восстановления.
Защита от перегрева
При перегреве блоки питания ОВЕН БП07Б, БП12Б, БП14Б уходят в режим «отсечки».
График зависимости выходной мощности от температуры окружающей среды БП07Б, БП14Б График зависимости выходной мощности от температуры окружающей среды БП12Б График снижения мощности ОВЕН БП07Б, БП12Б, БП14Б в зависимости от температуры окружающей среды. Затемненная область на графике показывает область температур и нагрузок, в которых допускается эксплуатация блока питания.
Модификации
Обозначения при заказе БП12Б
Обозначения при заказе БП07Б, БП14Б
БПХБ-Х.Х-Х
Габ. размеры
Габаритные и установочные размеры

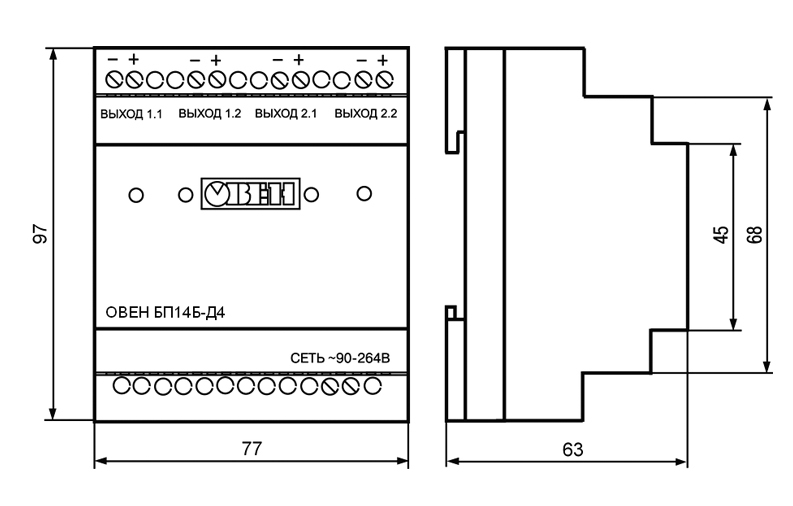

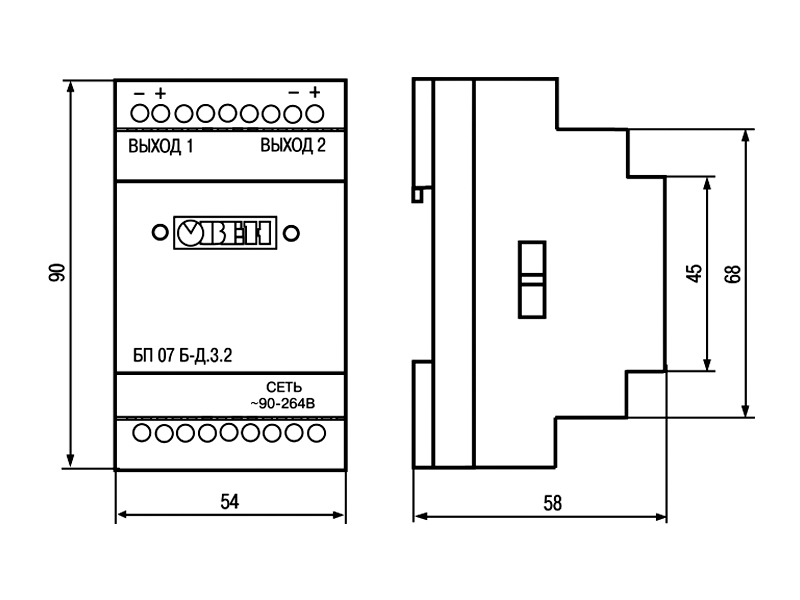

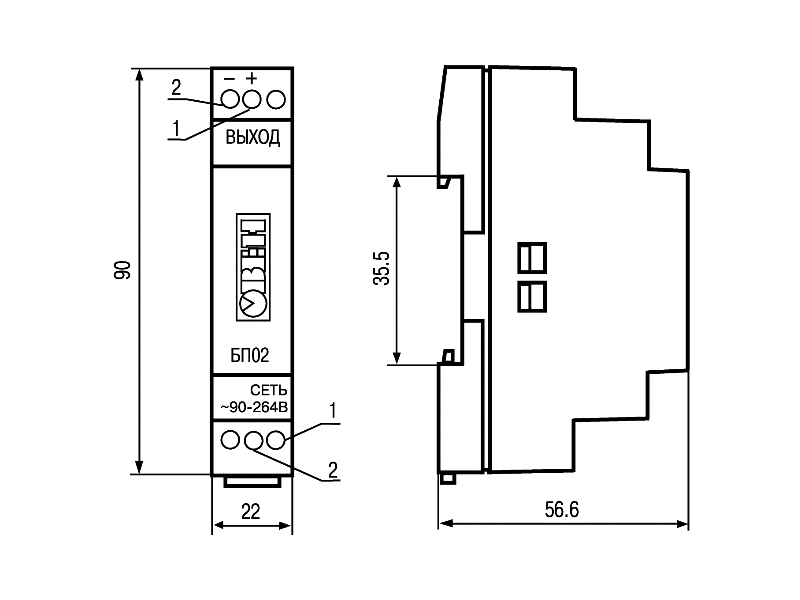

Габаритные и установочные размеры БП12Б Габаритные и установочные размеры БП07Б Габаритные и установочные размеры БП14Б
Схемы подключения
Схемы подключения

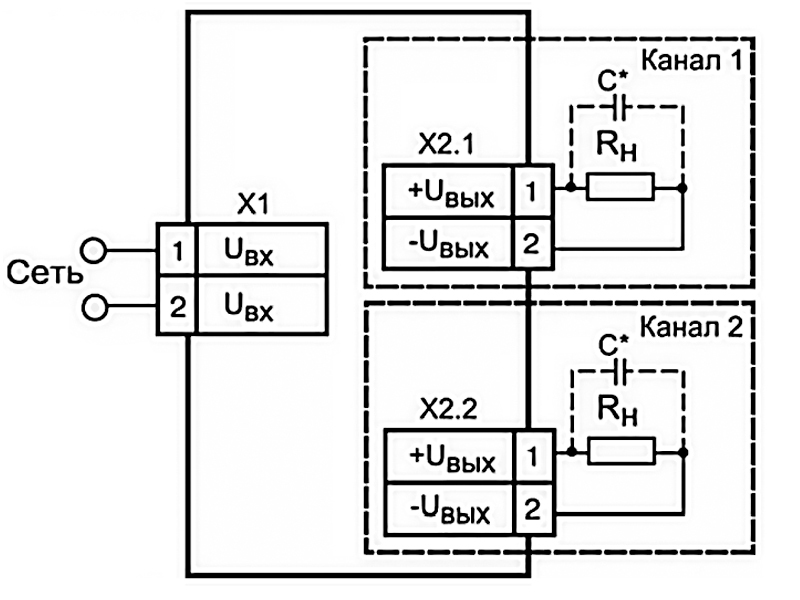

Схема подключения БП12Б Схема подключения БП07Б

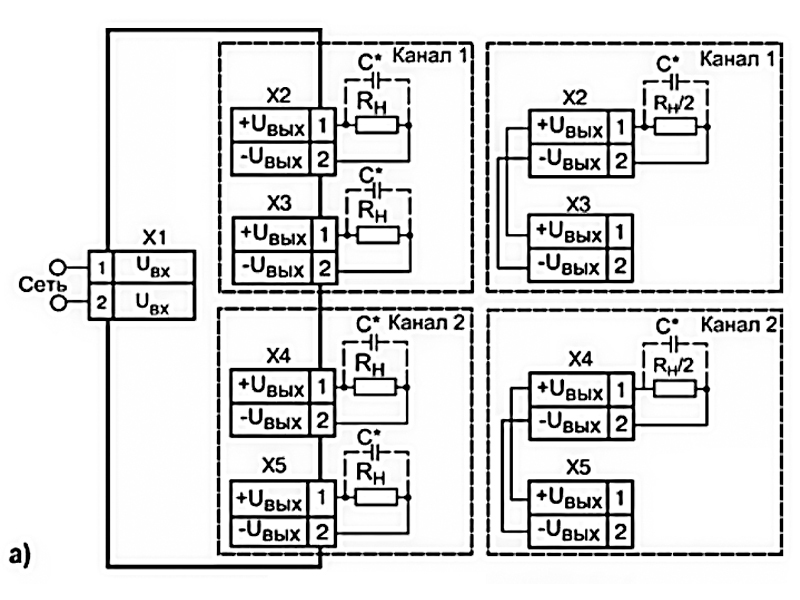

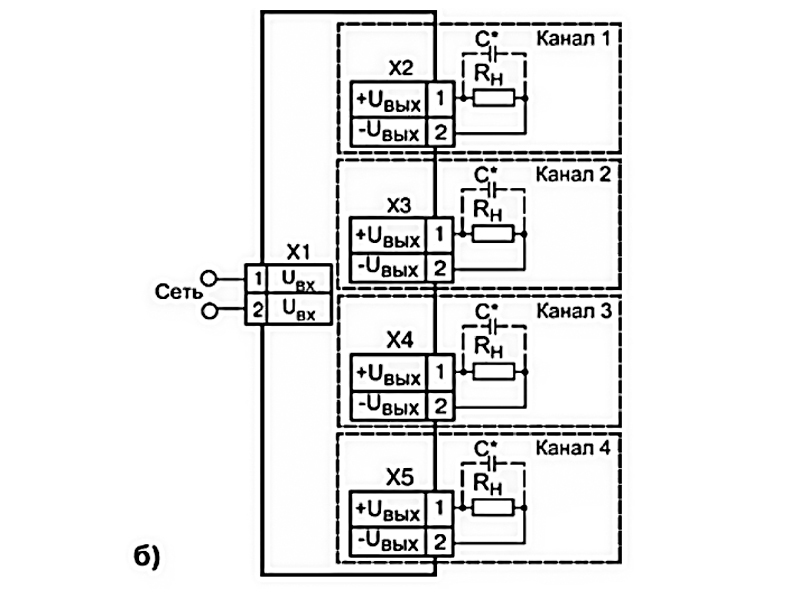

Схема подключения БП14Б-Д4.2-хх Схема подключения БП14Б-Д4.4-хх Примечание. При длине проводов между блоком и нагрузкой более 1 м и отсутствием на входе нагрузки входных конденсаторов рекомендуется параллельно нагрузке подключить керамический конденсатор емкостью не менее 0,1 мкФ и напряжением ≥1,5 Uвых применяемого блока.
Комплектность
Комплектность
Прибор
Фиксатор
Паспорт и гарантийный талон
Руководство по эксплуатации
Результаты индивидуальных стендовых испытаний (см. ниже пример)

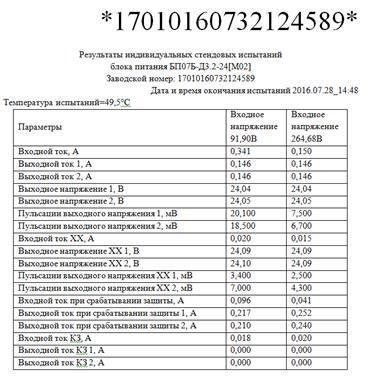

Пример результатов индивидуальных стендовых испытаний
