Описание
ТРМ148 применяется для построения многоканальных автоматизированных систем мониторинга, контроля и управления технологическими процессами в пищевой, металлообрабатывающей промышленности, при производстве керамики, в системах климат-контроля и др. Подходит для автоматизации многозонных и многокамерных печей, сушильных шкафов или агрегатов закалки.
Функциональные возможности
Линейка стандартных модификаций для наиболее распространенных технологических процессов.
Восемь универсальных входов для подключения широкого спектра датчиков.
До восьми встроенных выходных элементов различных типов в зависимости от выбранной пользователем комбинации для управления исполнительными механизмами:
2-позиционными (ТЭНы, двигатели, устройства сигнализации);
3-позиционными (задвижки, краны).
Вычисление дополнительных функций от измеренных величин.
Задание графика коррекции уставки по измерениям другого входа или по времени.
программа «Конфигуратор ТРМ148» для свободного конфигурирования прибора;
задание параметров с лицевой панели прибора.
Быстрый доступ к уставкам.
Тех. характеристики
Напряжение питания 90...245 В перем. тока Частота напряжения питания 47...63 Гц Потребляемая мощность не более 12 ВА Количество входов для подключения датчиков 8 Время опроса одного входа не более 0,5 с Количество каналов регулирования 8 Количество выходных элементов 8 Интерфейс связи с компьютером RS-485 (протокол ОВЕН), Modbus ASCII/RTU Напряжение встроенного источника питания активных датчиков 24 ± 3 В Максимальный ток встроенного источника питания 180 мА Тип и габаритные размеры корпуса Щ4, 96×96×140 мм; Щ7, 144×169×50,5 мм Степень защиты корпуса IP54 со cтороны передней панели
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
Конфигурации и прим.
Стандартные конфигурации и примеры применения

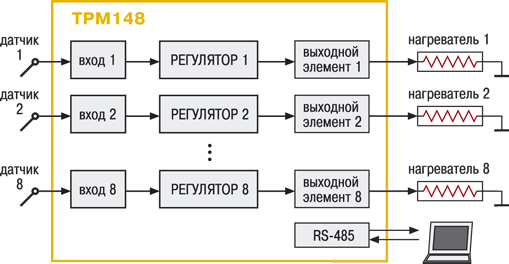

Конфигурация 1
8 каналов регулирования физических величин, измеряемых датчиками. Количество каналов регулирования может быть уменьшено. Генерируется ШИМ-сигнал на дискретных выходных элементах или ток/напряжение на аналоговых выходных элементах.

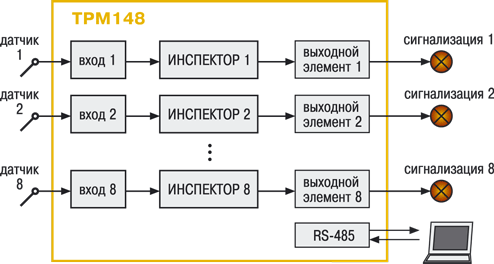

Конфигурация 2
8 каналов контроля нахождения физической величины в допустимом диапазоне. К выходам подключаются сигнальные лампы, звонки и сирены, а также исполнительные механизмы, призванные вернуть контролируемую величину в допустимый диапазон. Доступны прямая, обратная, U-образная или П-образная логика работы. Возможна установка блокировки первого срабатывания.

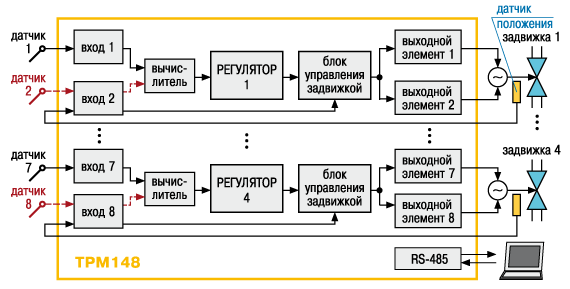

Конфигурация 3
4 канала управления 3-позиционными исполнительными механизмами (задвижками, заслонками, жалюзи и т. д.). Возможен процесс регулирования как с датчиком положения ИМ, так и без него. Регулируемая величина может быть вычислена по результатам измерений одного или двух входов.
Конфигурация 4
4 канала регулирования по ПИД- или ON/OFF-закону. Параллельно осуществляется контроль нахождения регулируемой величины в заданном диапазоне с включением сигнального реле. Регулируемая величина может быть вычислена по результатам измерений одного или двух входов.

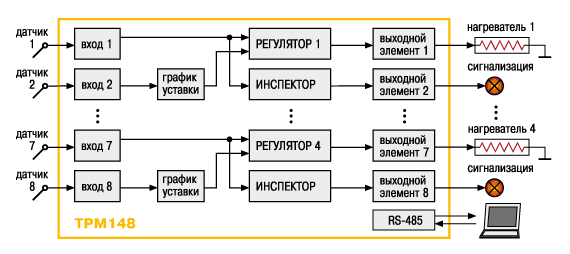

Конфигурация 5
4 канала регулирования по ПИД- или ON/OFF-закону. Параллельно осуществляется контроль нахождения регулируемой величины в заданном диапазоне с включением сигнального реле. Кроме того, проводится коррекция уставки по графику зависимости от измеряемой на соседнем входе физической величины.
