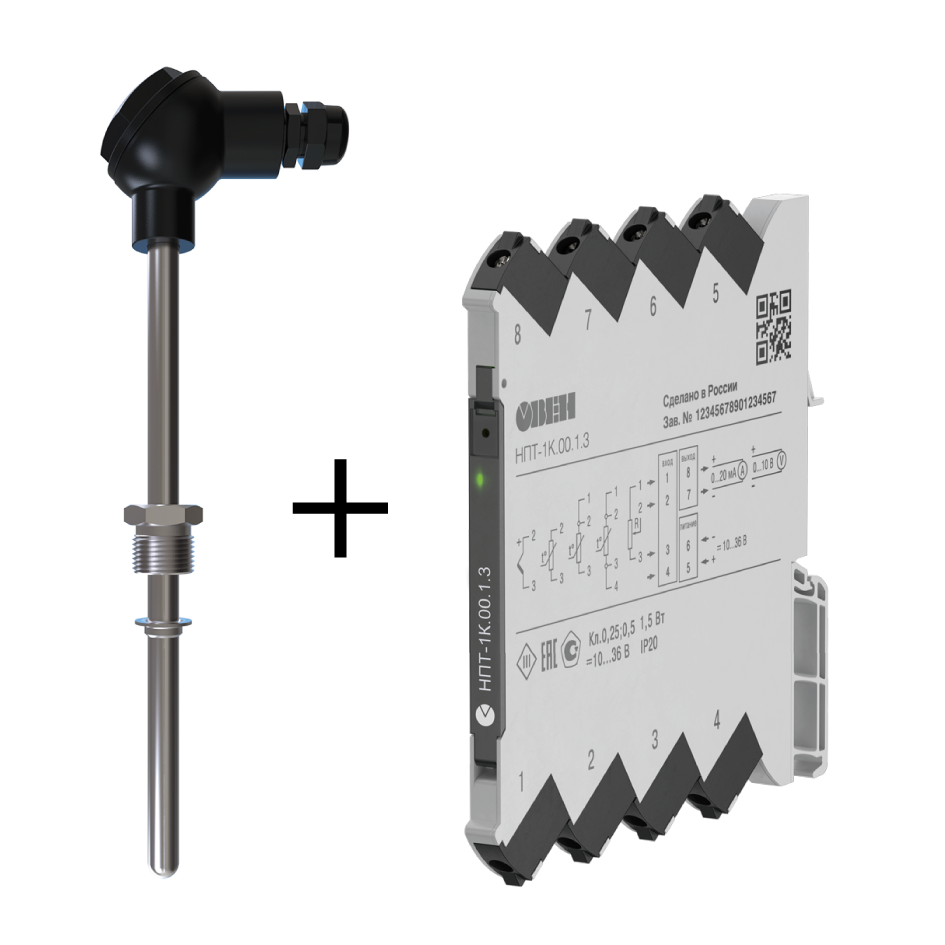

НПТ-1К

НПТ-1К – универсальный нормирующий преобразователь сигналов термометров сопротивлений, термопар, сопротивлений и потенциометров в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.

Применение нормирующих преобразователей

• Защита оборудования от повреждений благодаря гальванической развязке питания, входов и выходов между собой
• Снижение влияния электромагнитных помех в цепи измерения
• Упрощения подключения датчиков к контроллерам
• Снижение затрат на термокомпенсационные кабели за счет использования обычных медных проводов
• Увеличение в несколько раз длины линии связи от датчика до измерительного прибора

Преобразователь легко интегрируется в системы промышленной автоматизации. Благодаря компактному корпусу НПТ-1К занимает минимум места на дин-рейке - всего 6,1 мм.
Является средством измерения.
Межповерочный интервал - 2 года.
Доступен в искрозащищенном исполнении.

Преимущества

Ультратонкий корпус
Ширина корпуса всего 6,1 мм позволяет экономить место на DIN-рейке и устанавливать больше устройств в шкафу управления.
Установка вплотную
Преобразователи можно монтировать вплотную друг к другу на DIN-рейке без риска перегрева. Устройство стабильно работает в широком диапазоне температур от -40 до +70 °C, что удобно для применения в разных условиях эксплуатации.
Сертификация в ФГИС АРШИН
Внесение данных поверки в Государственный реестр подтверждает, что датчик соответствует установленным нормам и может использоваться в системах коммерческого и технического учета.
Поддержка 4-проводной схемы подключения
Обеспечивает высокую точность измерений за счет компенсации сопротивления проводов - особенно актуально при работе с термопреобразователями на больших расстояниях.
Простота настройки
Конфигурирование осуществляется через ПК с использованием собственного конфигуратора.

Возможности

НПТ-1К поддерживает настройку:

• Типа подключенного сенсора
• Схема подключаемого сенсора: 2, 3, 4 проводная
• Выбор выходного сигнала по току или напряжению
• Задание выходного сигнала при аварии
• Задание диапазона преобразования

Это обеспечивает гибкость при интеграции в различные системы автоматизации.

Нормированный и ненормированный сигнал. Сравнительная таблица

При использовании термопар с ненормированным выходом (в милливольтах) наблюдается высокий уровень влияния электромагнитных помех и значительные ограничения по длине линии связи — не более 20 метров. Это может приводить к искажениям измерений и сложностям при монтаже оборудования.
Применение нормирующего преобразователя, формирующего стандартный токовый сигнал 4…20 мА, значительно снижает чувствительность к помехам и позволяет увеличить длину линии связи до 1000 метров.

Термопара

Выходной сигнал мВ (не нормирован)

Влияние помех

Длина линии связи 20м

Термопара + НПТ-1К

Выходной сигнал 4…20 мА (нормирован)

Влияние помех

Длина линии связи 1000 м

Технические характеристики

Питание прибора

Номинальное значение напряжения питания постоянного тока
=24 В
Диапазон допустимых напряжений питания постоянного тока
10…36 В
Гальваническая развязка питания от входов/выходов
2500 В
Тип подключения питания
Отдельными проводами

Подключение датчиков и характеристики входных сигналов

Тип датчика
ТС, ТП, сопротивление, потенциометры
Схем подключения ТС
2, 3, 4 - w
Гальваническая развязка домена «входы» от домена «выходы»
2500 В

Характеристики выходных сигналов

Номинальный диапазон выходного сигнала преобразователя
Ток
4…20, 0…20, 0…5 мА
Напряжение
0…10, 2…10, 0…5 В
Выходной сигнал при аварии на входе (обрыв или КЗ датчика)
Ток
4…20 – 21…23 мА
Ток 0…20 – 21…23 мА
Ток 0…5 – 5…6 мА
Напряжение
0…10 – 10…11 В
2…10 – 10…11 В
0…5 – 5…5,5 В
Функция преобразования входных сигналов
Линейная
Допустимое сопротивление нагрузки
Не более 480 Ом – для тока
Не менее 1000 Ом – для напряжения

Время

Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более
15 мин.
Время установления выходного сигнала после изменения входного сигнала, не более
2 с
Питание выходного сигнала
От встроенного источника

Настройки устройства

Разъем для конфигурирования
Micro Usb
ПО для конфигурирования
Конфигуратор НПТ v4.1.0.742

Метрологические характеристики

Основная приведенная погрешность преобразования, не более
- при работе с ТС
0,25 %
- при работе с ТП
0,5 %
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °, не более
- при работе с ТС
0,125 %
- при работе с ТП
0,25 %

Габаритные размеры

Габаритные размеры
(6,1×113×115) ± 1 мм
Степень защиты корпуса
IP20
Степень защиты клемм
IP20
Масса в упаковке, не более
0,2 кг

Условия эксплуатации

Диапазон рабочих температур
-40…+70 °С
Относительная влажность воздуха, не более
95 %
Атмосферное давление
84…106,7 кПа
Устойчивость к механическим воздействиям
Группа №2 по ГОСТ Р 52931
Устойчивость к электромагнитным воздействиям
Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014
Уровень излучения радиопомех (помехоэмиссии)
По ГОСТ 30804.6.3-2013

Характеристики подключаемых датчиков

Термометры сопротивления по ГОСТ 6651
Тип
Диапазон преобразования
Макс.
Мин.
Cu50
-50…+200 °С
50 °С
50М
-180…+200 °С
50 °С
Pt50
-200…+750 °С
100 °С
50П
-200…+750 °С
100 °С
Сu100
-50…+200 °С
50 °С
100M
-180…+200 °С
50 °С
Pt100
-200…+750 °С
100 °С
100П
-200…+750 °С
100 °С
100H
-60…+180 °С
50 °С
Термопары по ГОСТ Р 8.585
TХК (L)
-200…+800 °С
400 °С
TЖК (J)
-200…+1200 °С
500 °С
TНН (N)
-200…+1300 °С
500 °С
TХА (К)
-200…+1300 °С
500 °С
TПП (S)
0…+1750 °С
400 °С
TПП (R)
0…+1750 °С
500 °С
ТПР (В)
+200…+1800 °С
700 °С
TВР (А-1)
0…+2500 °С
600 °С
ТВР (А-2)
0…+1800 °С
600 °С
ТВР (А-3)
0…+1800 °С
600 °С
ТМК (Т)
-200…+400 °С
300 °С
Термопары по DIN 43710
Typ L
-200…+900 °С
400 °С
Потенциометр
R<1 кОм
0…100 %
10 %
Сопротивление
R<1 кОм
0…1000 Ом

• 100 Ом
