KIPPRIBOR серии LM50

Магнитные датчики KIPPRIBOR серии LM50 контролируют промежуточные и конечные положения поршня пневматического цилиндра.
Датчик формирует дискретный сигнал о положении поршня, что позволяет автоматизировать оборудование, на котором установлен пневмоцилиндр.
Датчики KIPPRIBOR серии LM50 применяют при автоматизации станков в машиностроении, пищевой и деревообрабатывающей промышленности, а также в оборудовании для производства пластиковых окон.
Датчики KIPPRIBOR серии LM50 подходят для пневмоцилиндров Festo, KIPVALVE, SMC, Camozzi, Pneumax.
Особенности магнитных датчиков KIPPRIBOR LM50

• Совместимы с тремя типами цилиндров: с круглой гильзой, со стяжными шпильками или с Т-образным пазом.
• Типовые разъёмы М8 и EZ3 магнитных датчиков KIPPRIBOR обеспечивают лёгкую замену и безошибочное подключение.
• Соединители и монтажные наборы KIPPRIBOR значительно упрощают монтаж и подключение датчиков.
• Прочный износостойкий корпус с винтовым зажимом обеспечивает надежную фиксацию датчиков даже на вибронагруженном оборудовании.
• Маслостойкие материалы корпуса и кабеля, высокая допустимая температура эксплуатации, корпус со степенью защиты IP67 позволяют использовать датчики в тяжелых промышленных условиях.
• Яркий дизайн и светодиодная индикация облегчают визуальный контроль за датчиком в процессе эксплуатации и настройки.

Принцип действия магнитных датчиков KIPPRIBOR серии LM50

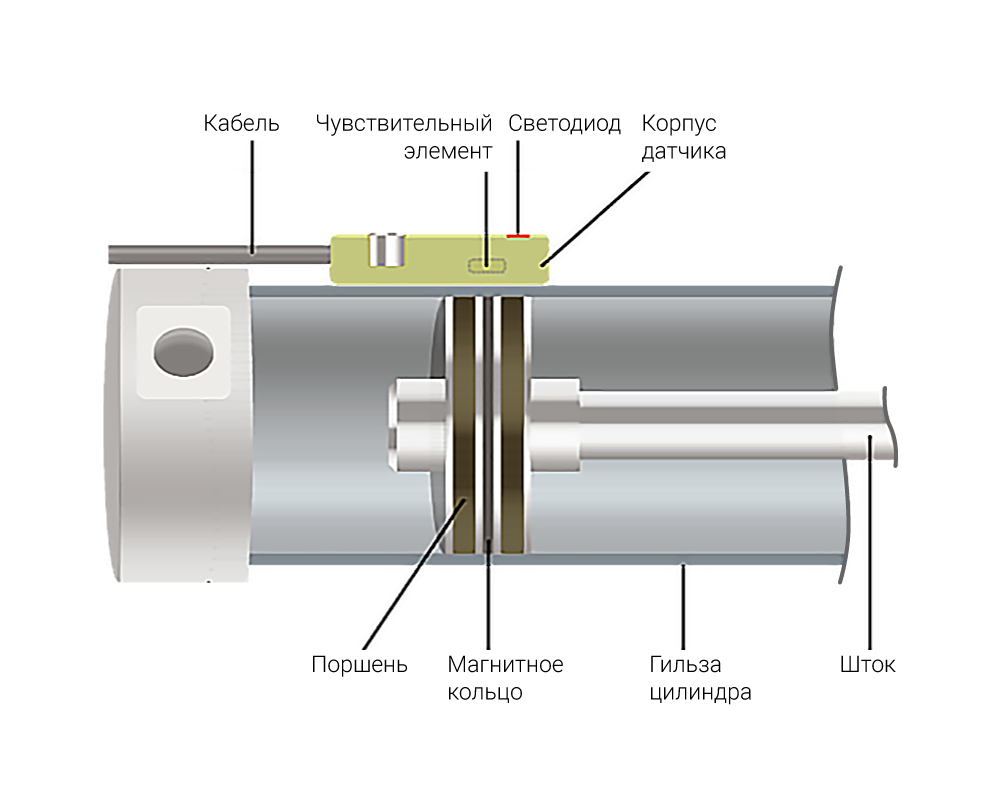

Принцип работы герконовых и магниторезистивных датчиков одинаков. На поршне цилиндра установлено магнитное кольцо. В момент приближения поршня с магнитным кольцом к датчику чувствительный элемент реагирует на магнитное поле, и выход датчика замыкается. Одновременно с замыканием выхода включается светодиод, сигнализируя о срабатывании датчика.

Применение магнитных датчиков KIPPRIBOR серии LM50

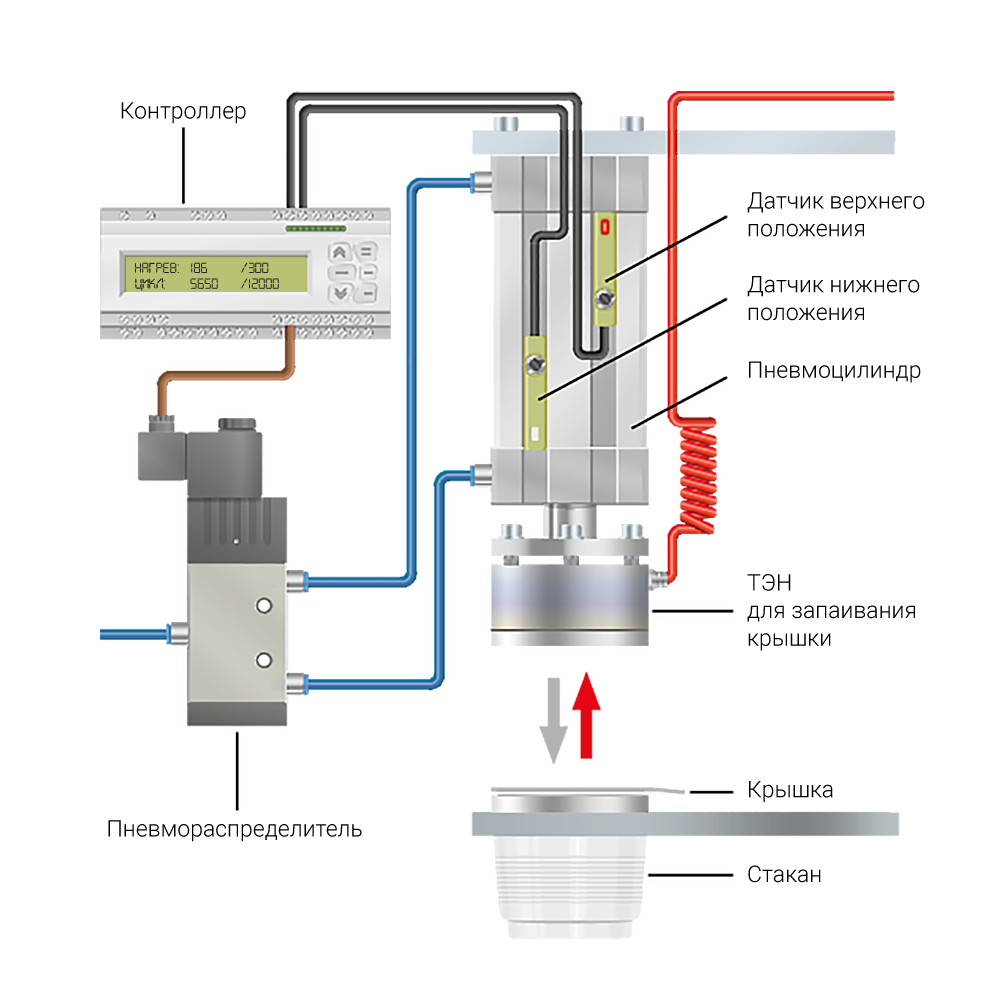

Функциональная схема применения магнитных датчиков KIPPRIBOR серии LM50 на примере установки для запайки стаканчиков крышками из фольги
Описание работы:

1. Контроллер подаёт команду «вниз» на пневмораспределитель.
2. Пневмораспределитель срабатывает и впускает воздух в цилиндр.
3. Поршень цилиндра опускается. Срабатывает датчик нижнего положения, и контроллер получает сигнал «Поршень в нижнем положении».
4. Контроллер подаёт команду «вверх» на пневмораспределитель.
5. Поршень цилиндра поднимается в исходное положение. Датчик верхнего положения фиксирует возврат поршня, даёт сигнал контроллеру.

Достоинства и недостатки герконовых и магниторезистивных датчиков
Герконовые датчики
Магниторезистивные датчики
Достоинства:

• Выше отключаемая мощность.
• Есть датчики с универсальным питанием (AC/DC).
• Широкий диапазон коммутируемого напряжения (до 240 В).
• Отсутствие токов утечки в выключенном состоянии.

Недостатки:

• Ниже частота срабатывания.
• Подвержены механическому износу.
• Отсутствие встроенной защиты.
• Некоторые датчики требуют соблюдения полярности питания.
• Нет датчиков с разъёмом.

Достоинства:

• «Умная» схема с автоопределением типа входа (PNP/NPN)
• Встроенная защита от обратной полярности и
• перенапряжения.
• Выше частота переключения.
• Отсутствует дребезг контактов.
• Не подвержены механическому износу.
• Лёгкое подключение и быстрая замена за счёт разъёмов M8 и EZ3.

Недостатки:

• Ниже отключаемая мощность.
• Присутствует незначительный ток утечки в выключенном состоянии.
• Нет датчиков на переменное напряжение.

Технические характеристики

Параметр
Значение параметра
Модификация
LM50-34.R1.U6.K
LM50-34.R1.U1.K
LM50-34.I1.U1.K
LM50-34.I1.U1.K08
LM50-34.I1.U1.KZ3
Тип датчика
герконовый
герконовый
магниторезистивный (датчик Холла)
Коммутационная функция
NO (2-проводное подключение)
NO (3-проводное подключение)
NO (3-проводное подключение)
Коммутационный элемент
геркон
геркон
транзистор (PNP/NPN автоопределение)
Номинальное напряжение
12...240 VDC / 24...240 VAC
10...30 VDC
10...30 VDC
Коммутируемый ток (max)
100 мА
500 мА
100 мА
Максимальная отключаемая нагрузка (max)
10 Вт
10 Вт
3 Вт
Потребляемый ток (max)
—
10 мА, при 24В
7,5 мА, при 24В
Падение напряжения на датчике
2,5 В, при токе 100 мА DC
0,1 В, при токе 500 мА DC
1 В, при токе 100 мА DC
Ток утечки (max)
—
—
0,01 мА
Индикация
красный светодиод*
желтый светодиод
красный светодиод
Кабель
∅2,9 мм, 2 жилы, маслостойкая изоляция
∅2,9 мм, 3 жилы, маслостойкая изоляция
∅2,9 мм, 3 жилы, маслостойкая изоляция
Чувствительность
35...45 Гс
35...45 Гс
40...800 Гс
Частота срабатывания
200 Гц
200 Гц
5000 Гц
Температура эксплуатации
–10...70 °C
–10...70 °C
–10...70 °C
Стойкость к ударной нагрузке
30 g
30 g
50 g
Стойкой к вибрационной нагрузке
9 g
9 g
9 g
Класс защиты
IP67
IP67
IP67
Встроенная электрическая защита
—
—
От тока обратной полярности, от перенапряжения
Подключение
кабельный вывод 2,5 м
кабельный вывод 2,5 м
кабельный вывод 2,5 м
разъём М8
разъём EZ3

LM50-34.Х1.Х.Х



Пример обозначения при заказе: LM50-34.I1.U1.K08
вы заказали:
LM – магнитный датчик
50 – ширина корпуса 5 мм
34 – длина корпуса 34 мм
I – с автоматическим определением схемы (PNP/NPN)
1 – с коммутационной функцией NO
U1 – напряжением питания 10...30 VDC
K08 – с разъёмом М8

LM50-34.R1.U6.K

LM50-34.R1.U1.K

LM50-34.I1.U1.K

LM50-34.I1.U1.K08

LM50-34.I1.U1.KZ3

LM50-34.R1.U6.K

LM50-34.R1.U1.K

LM50-34.I1.U1.K

LM50-34.I1.U1.K08, LM50-34.I1.U1.KZ3

ПО, примеры и инструкции

Способы монтажа магнитных датчиков KIPPRIBOR серии LM

Фиксация в Т-пазе винтовым зажимом
Фиксация на гильзе круглого цилиндра
с помощью монтажного набора серии PBI
Фиксация на стяжной шпильке пневмоцилиндра
с помощью монтажного набора серии PN
Тип цилиндра

Пневмоцилиндр с Т-образным пазом

Круглый пневмоцилиндр

Пневмоцилиндр со стяжными шпильками
Способ монтажа

Фиксация винтовым зажимом

Монтажный набор серии PBI

Монтажный набор серии PN
Монтажные размеры
Размеры Т-паза
Диаметр цилиндра:
PBI-01: Ø6-63 мм
PBI-02: Ø6-125 мм
Диаметр шпильки:
PN-6: Ø4-6 мм
PN-8: Ø8 мм
PN-10: Ø10 мм
PN-12: Ø12 мм
PN-16: Ø14-16 мм

Таблица аналогов магнитных датчиков KIPPRIBOR серии LM
Модификация датчика KIPPRIBOR
Аналоги других производителей
Camozzi
Festo
TEKO
SMC
Sick
LM50-34.R1.U6.K
CST-220
SME-8M
MS FE8
FY-59B
D-Y7BA
RZT7
LM50-34.R1.U1.K
CST-232
LM50-34.I1.U1.K
CST-332
SMT-8M

DY-59A
D-Y7P
D-Y7G
F-Y59B
MZT8

Таблица применимости магнитных датчиков KIPPRIBOR серии LM на пневмоцилиндрах различных производителей
Производитель
Серия цилиндров с установкой датчика в Т-паз
Серия цилиндров для установки датчика с помощью монтажного набора серии PN
Серия цилиндров для установки датчика с помощью монтажного набора серии PBI
Festo
ADN
DSBC
DFSG
DSNU
DSNU-KP
ESNU
DSNU-S
CRDSNU
KIPVALVE

KVNG
KVSC
KVMAL
SMC
C95, C55 c T-слотом
C96
C85
Camozzi
31-31R
32-32R
52
QC-QCTB-QCTF
47
62
61
69
40
60
Серия 63 с круглой гильзой
Серия 24
Серия 25
Pneumax
1540-1550 ECOMPACT-S SERIES
с магнитом в поршне
1394
1306,1307,1308
1230-1232
1280-1294
1260-1274 с магнитом в поршне
1280-1294 "MIR"
