ДЗ-1-СН4

Owen
ДЗ-1-СН4
15000,00
р.
Добавить в корзину
Ознакомьтесь с обозначениями при заказе данного товара и перейдите
в наш полный каталог для получения подробной информации и материалов.
От 15000 руб.
Описание
Тех. хар-тики
Габ. размеры
Подключение
Комплектация

Описание

Детектор предназначен для непрерывного контроля содержания природного газа (метана (СН4) по ГОСТ 5542) и сигнализации о превышении установленного порогового значения его довзрывоопасной концентрации в воздушной среде производственных помещений, технических и административных сооружений (в первую очередь, в помещениях газовых котельных).
Преимущества ОВЕН ДЗ-1-СН4
  • Индикация (световая и звуковая) достижения концентрацией СН4 порогового значения 10% НКПР.
  • Высокая чувствительность и селективность к СН4.
  • Встроенная самодиагностика и режим имитации аварии.
  • Выходное перекидное э/м реле для управления различным внешним оборудованием.
  • Внесен в Госреестр СИ под номером 81277-21.
  • Конструкция устройства позволяет быстро снимать и устанавливать датчик во время периодической поверки.
Детектор представляет собой стационарное настенное устройство непрерывного действия для обнаружения утечек и скопления горючего газа. Контроль концентрации СН4 в воздухе осуществляется при помощи металлооксидного полупроводникового чувствительного элемента, принцип действия которого основан на изменении проводимости сенсора в зависимости от концентрации СН4 в окружающей среде. Применяемый метод отбора пробы – диффузионный. Контролируемая площадь составляет примерно 50 м².
Прибор имеет одно выходное устройство – электромеханическое реле с перекидными контактами, которое может управлять внешним оборудованием различного характера: газовым отсечным клапаном, сиреной, дополнительной световой сигнализацией, вентилятором и т.п.
В детекторе предусмотрен режим имитации аварии, позволяющий проверить работоспособность сигнализации и выходного устройства прибора без применения газовых смесей.
Области применения
  • ОВЕН ДЗ-1-СН4 применяется в газовых котельных различной мощности, на складах хранения сжиженного и газообразного метана, заправочных газовых станциях и т.д.

Тех. хар-тики

Технические характеристики

Характеристика
Значение
Контролируемый газ
СН4 (метан)
Метод отбора пробы
диффузионный
Количество чувствительных элементов (ЧЭ)
1
Тип ЧЭ
полупроводниковый
Диапазон обнаружения
330…6 670 мг/м3
Предел допускаемой абсолютной погрешности
± 5 % НКПР (± 1450 мг/м3)
Время готовности к работе после включения питания, не более
60 мин
Время установления рабочего режима, не более
90 сек
Время реакции (инерционность), не более
3 сек
Период обновления результатов
1 сек
Виды сигнализации
световая, звуковая
Порог срабатывания сигнализации
10% НКПР (2 900 мг/м3)
Уровень громкости звуковой сигнализации на расстоянии 1 м, не менее
70 дБ
Количество выходных устройств
1
Тип выходного устройства
э/м реле, 250 В АС
Максимальный коммутируемый ток
5 А
Коммутируемая мощность, не более
500 ВА
Диапазон напряжения питания от сети переменного тока
100…250 В, частота 50±1 Гц
Мощность потребления, не более
2 ВА
Степень защиты оболочки от внешнего воздействия по ГОСТ 14254
IP20
Диапазон рабочих температур окружающего воздуха
-20…+50 °С
Габаритные размеры
84×84×36 мм
Масса, не более
0,1 кг
Средний срок службы, не менее
10 лет
* – НКПР – нижний концентрационный порог распространения пламени (по ГОСТ Р 52350.29.1).

Условия эксплуатации

Закрытые взрывобезопасные помещения без агрессивных паров и газов:
  • температура окружающего воздуха: -20…+50 °С;
  • относительная влажность от 15 до 90 % при +25 ºС без конденсации влаги
  • атмосферное давление – от 80 до 120 кПа.

Габ. размеры

Габаритные и установочные размеры

Датчик загазованности ОВЕН ДЗ-1-СН4 следует устанавливать таким образом, чтобы вентиляционные отверстия были снизу и сверху. Такое расположение улучшает естественную конвекцию измерительного сенсора, а также снижает дополнительную погрешность от саморазогрева электронной платы.
Габаритные и установочные размеры

Правила установки
При выборе места установки необходимо соблюдать следующие рекомендации:
  • Прибор следует устанавливать в местах возможной утечки или скопления СН4 в отдалении (не менее 2 м по горизонтали) от отверстий для вентиляции и нагнетания воздуха, топок котлов, газовых плит и других нагревательных устройств – в месте, где чаще всего пребывают или могут находиться люди.
  • Высота установки прибора должна лежать в пределах 2,5 – 3,0 м от уровня пола, но не менее 0,3 м от потолка.
  • Один прибор контролирует площадь примерно 50 м², и если пространство значительно больше или разделено на несколько частей, то приборы должны быть установлены в каждой части помещения.
  • Расстояние от прибора до потенциального источника газа не должно превышать 8 м (по потолку), при этом прибор не должен быть отделен от потенциального источника газа перегородкой выше 0,3 м (балка, кессоны на потолке).

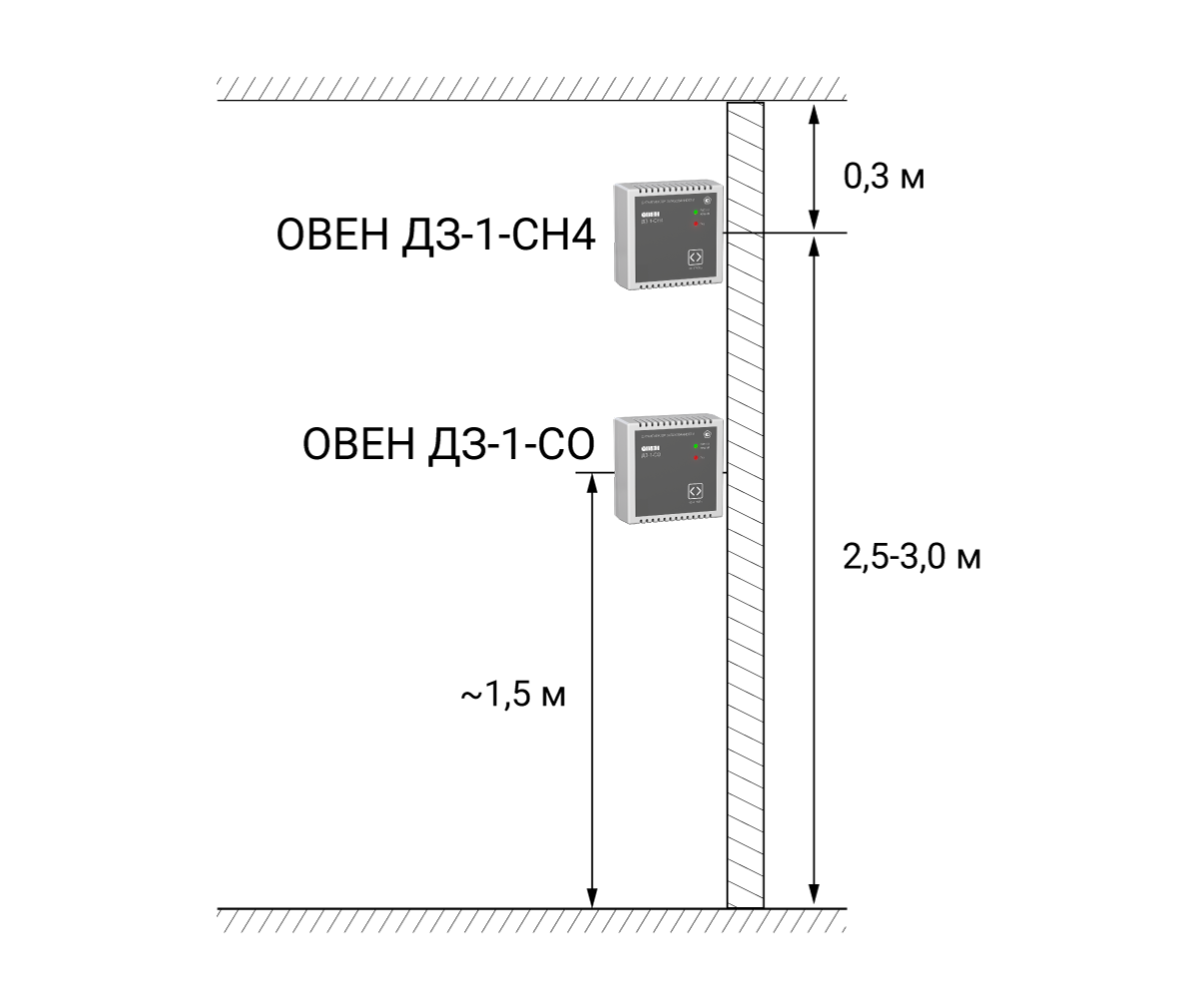

Правила установки сигнализаторов CO и CH4 в котельных

Подключение

Функциональное назначение клемм прибора

Типовая схема подключения прибора

Комплектация

  • Прибор
  • Паспорт и Гарантийный талон
  • Руководство по эксплуатации
  • Комплект крепежных элементов
