ПР102

Программируемое реле ОВЕН ПР102 включено в реестр Минпромторга России.
Реестровая запись №10688072, срок действия до 31.12.2028

ОВЕН ПР102 – программируемое реле для управления вентиляцией, отоплением, насосами и другим оборудованием. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода.

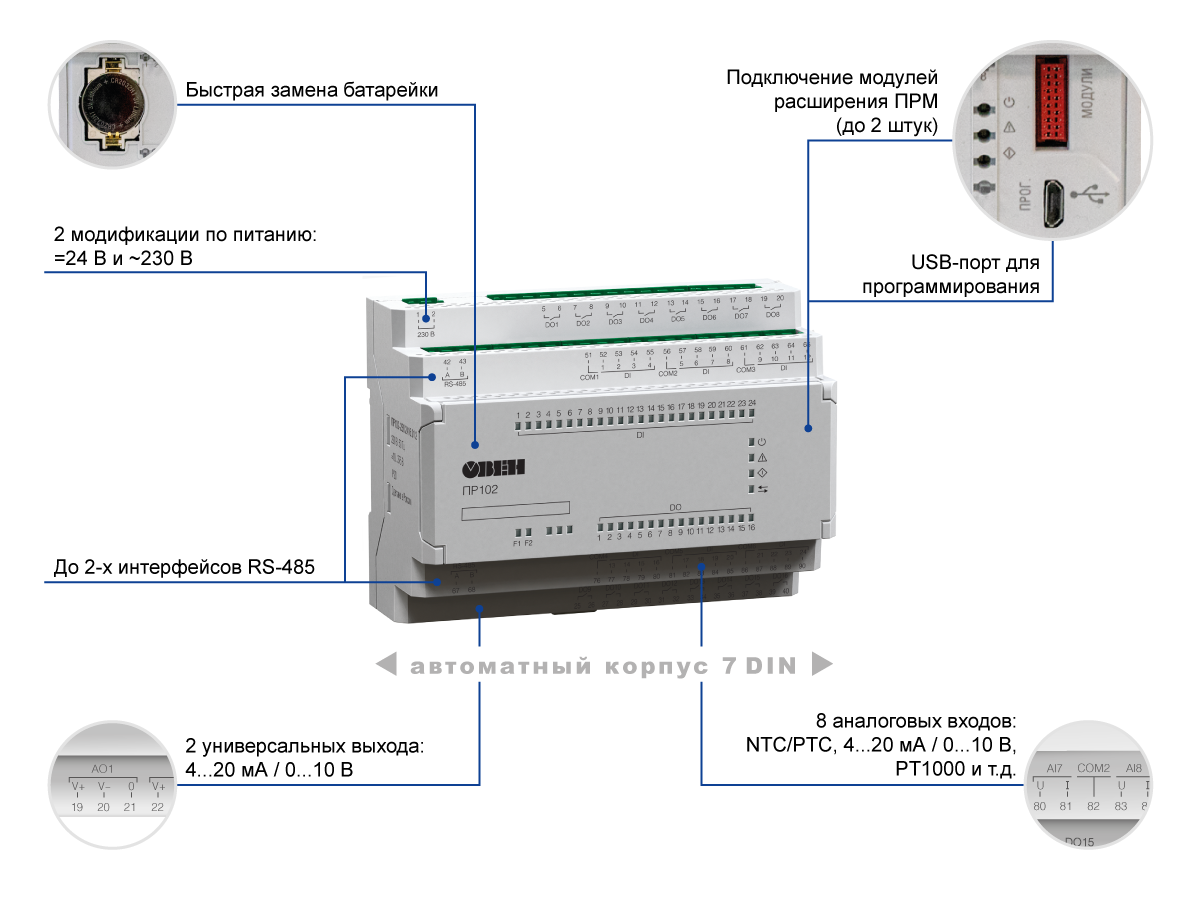

В корпусе 7DIN располагается 40 аналоговых и дискретных входов/выходов. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. В ПР102 может быть до 2-х интерфейсов RS-485 на борту: для управления устройствами по сети и передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля microUSB.

Области применения

• Вентиляция
• Отопление
• ГВС
• Насосные групп

Отличительные особенности ПР102

Подключаемое оборудование:

• 24 дискретных входов.
• 16 дискретных выходов (э/м реле или транзисторные ключи)
• 8 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
• 2 универсальных аналоговых выхода: 4…20 мА/0…10 В

Коммуникационные возможности:

• Два интерфейса RS-485, режим Master/Slave:
• Интеграция в облачный сервис OwenCloud и SCADA-системы.
• Визуализация процессов с помощью панелей оператора.
• Управление внешними устройствами по RS-485.

Конструктивные особенности:

• Модульный корпус.
• Ширина корпуса 7 модулей.
• Съемные клеммники – для удобства монтажа.
• Быстрая замена батарейки.

Эксплуатация:

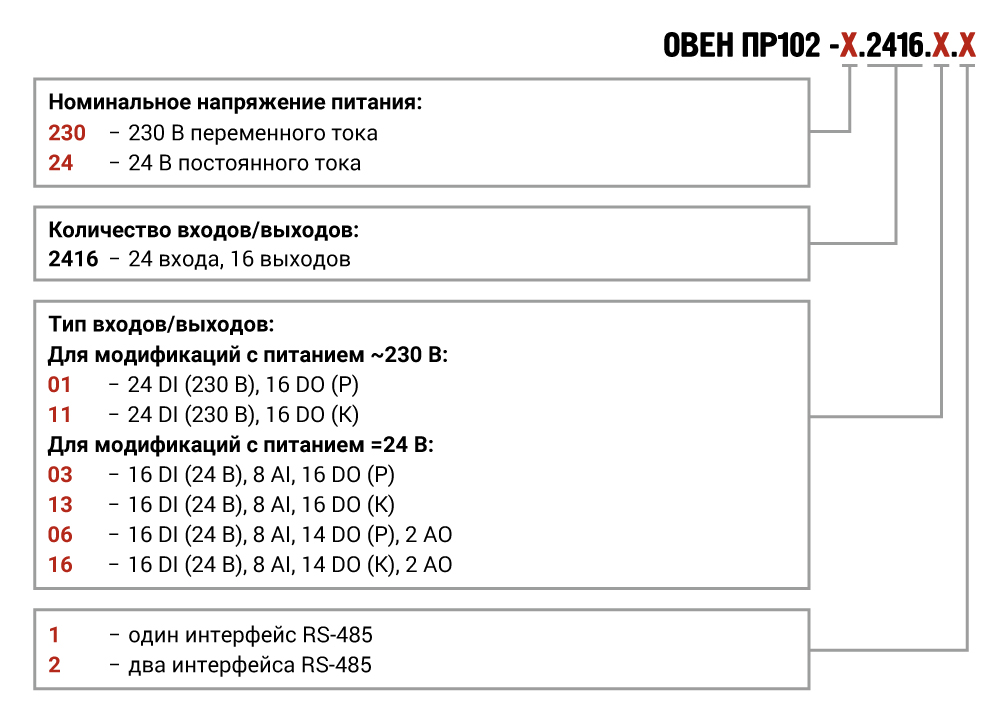

• 2 модификации по питанию: =24 В и ~230 В.
• Возможность питания от бортовой сети =12 В.
• Увеличение каналов ввода/вывода до 72 шт. с помощью модулей ПРМ.
• Работа в неотапливаемых помещениях: -40...+55 ºС.
• USB-порт для программирования (не требует питания при программировании).

Модули расширения ОВЕН ПРМ для ПР102

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР102:

• ПРМ-1 – для увеличения дискретных входов и выходов.
• ПРМ-2 – для увеличения аналоговых входов и дискретных выходов.
• ПРМ-3 – для увеличения аналоговых входов и выходов.
• ПРМ-4 – для увеличения дискретных входов.
• ПРМ-5 – для увеличения дискретных выходов.
• ПРМ-6 – для увеличения дискретных входов и выходов.

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР102 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР102 и модули ПРМ с разным типом питания.

Примеры применения

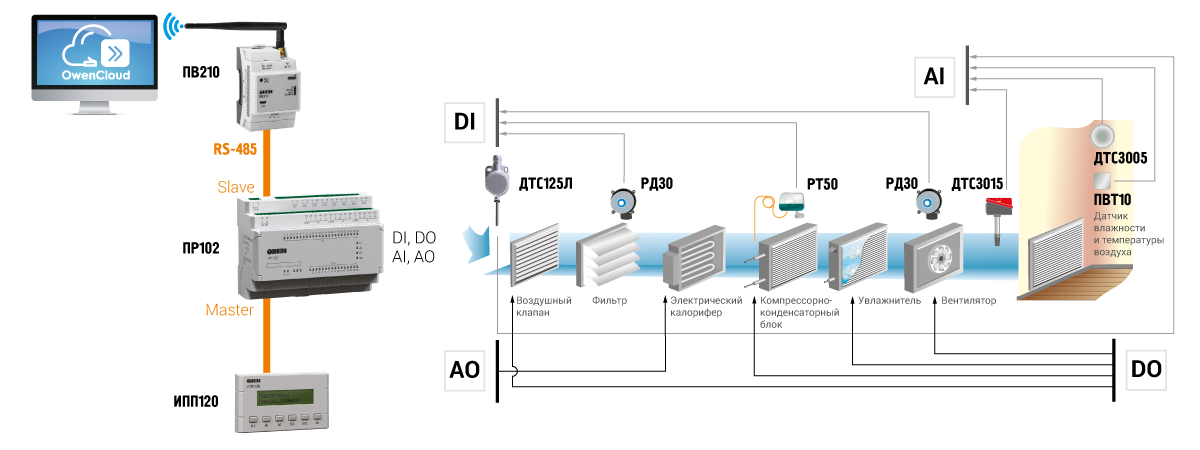

Управление вентиляцией

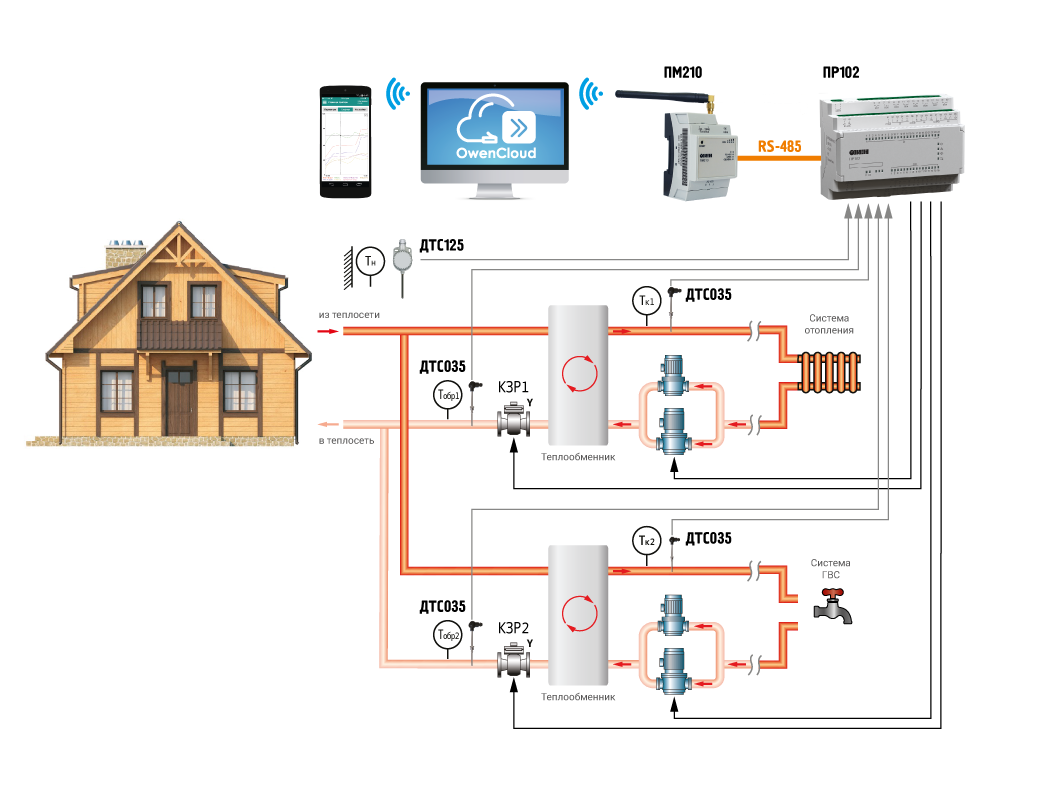

Управление отоплением и ГВС

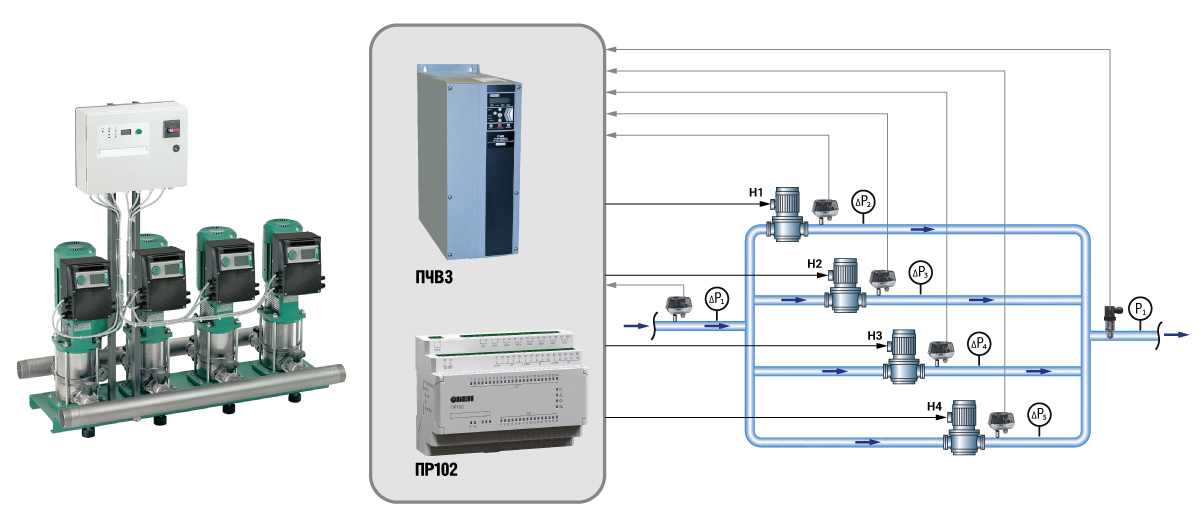

Управление насосными группами

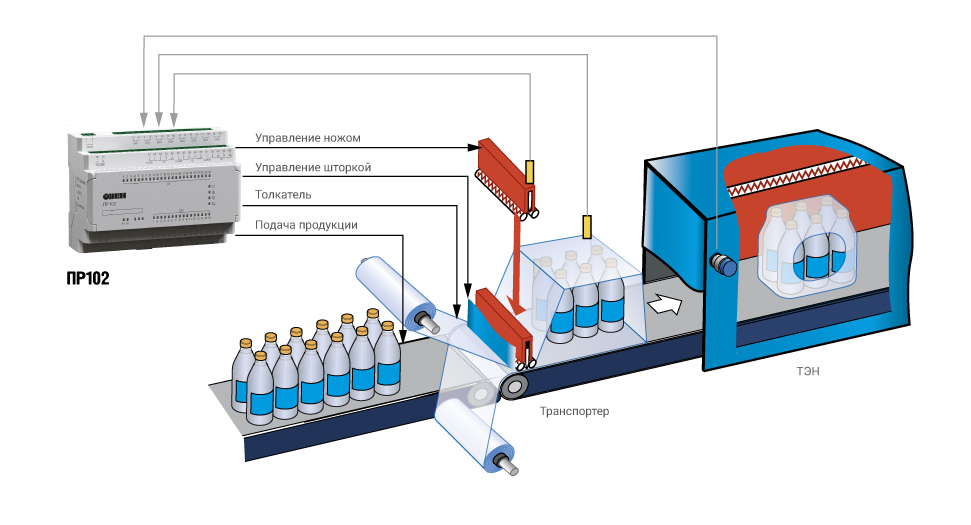

 Управление станками и механизмами

Наименование
Значение
ПР102-230
ПР102-24
Программирование
Среда программирования
Owen Logic
Объем Retain-памяти
1016 байт
Объем памяти для сетевых переменных (режим Slave)
128 байт
Объем памяти сетевых переменных (режим master)
128 байт
Стек
Динамический
Память ПЗУ
128 кбайт
Память ОЗУ
32 кбайт
Интерфейс программирования
microUSB
Общие сведения
Диапазон переменного напряжения питания
90…264 В (номинальное 230 В, при 50 Гц)
-
Диапазон постоянного напряжения питания
127...373 В (номинальное 230 В)
9...30 В (номинальное 24 В)
Минимальное время цикла
1 мс (зависит от сложности программы)
Часы реального времени
Есть
Модули расширения ПРМ
Да, до 2 шт.
Дискретные входы
Количество
До 24
Тип
Дискретный фазовый(ДФ)
Дискретный (Д)
Подключаемые датчики
Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
-
Датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором
Номинальное напряжение питания
≈230 В
=24 В
Гальваническая развязка
Групповая
Групповая, по 4 входа (для приборов, выпущенных с января 2024)
Электрическая прочность изоляции
2300 В, групповая - 1780 В
-
Аналоговые входы
Количество
-
8
Тип измеряемых сигналов
-
4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др.
Период обновления значений всех каналов, не более
-
20 мс
Работа в дискретном режиме
-
Да
Гальваническая развязка
-
Отсуствует
Дискретные выходы
Количество
До 16
Тип
Релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа)
Допустимый ток нагрузки, не более
Релейные (Р):
5 А при напряжении не более 250 В переменного тока и cos φ >0,95
3 А при напряжении не более 30 В постоянного тока
Транзиторные (К):
0,2 А при напряжении не более 60 В постоянного тока
Гальваническая развязка
Индивидуальная
Электрическая прочность изоляции
Релейные (Р):
2300 В, между выходами – 1780 В
Транзиторные (К):
740 В, между выходами – 740 В
Аналоговые выходы
Количество
-
2
Тип аналогового выхода
-
Универсальный
4...20 мА / 0...10 В
Разрядность ЦАП
-
12 бит
Гальваническая развязка
-
Индивидуальная
Электрическая прочность изоляции
-
510 В
Коммуникационные возможности
Интерфейс RS-485 (до 2 шт-выбирается при заказе)
Протокол связи
Modbus RTU/ASCII
Режим работы
Master/Slave

Функциональная схема ОВЕН ПР102-230

Функциональная схема ОВЕН ПР102-24

Схемы подключения дискретных входов ПР102

Подключение датчиков типа "сухой контакт" для сигналов ~230 В.

Подключение датчиков типа "сухой контакт" для сигналов =24 В.

Подключение трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p типа с открытым коллектором.

Наименование
Количество
Прибор ПР102
1 шт.
Краткое руководство по эксплуатации
1 экз.
Паспорт и гарантийный талон
1 экз.
Комплект клеммных соединителей
1 экз.
