ОВЕН ПД100 модель 1х1

Малогабаритный датчик ПД100 представляет собой преобразователь измерительный с современным сенсором структуры КНК с мембраной из нержавеющей стали, микропроцессорным нормированием, выходным сигналом 4…20 мА и первичной поверкой.
Преобразователь избыточного давления ПД100 предназначен для насосных станций водоканалов, систем водоподготовки и водоснабжения, промышленных компрессорных, автоматики котлов и котельных, маслостанций и других вспомогательных и основных производств, где требуется точность и стабильность характеристик.

Среда измерения

Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).

Отличительные особенности

• Широкий диапазон измеряемого давления.
• Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
• Устойчивость к гидроударам.
• Стабильное значение "ноля" преобразователя.
• Датчик внесен в Государственный реестр средств измерения.
• Бесплатная заводская первичная поверка.

Основные характеристики

• Верхний предел измерений – от 0,016 до 100 МПа.
• Тип измеряемого давления – избыточное (ДИ).
• Диапазон температур измеряемой среды: –40…+100 °С.
• Класс точности – 0,5 %; 1,0 %.
• Межповерочный интервал - 2 года.

Технические характеристики

Наименование
Значение
Выходной сигнал постоянного тока
4...20 мА, 2-х проводная схема
Основная приведенная погрешность
0,5; 1,0 % ВПИ
Диапазон рабочих температур измеряемой среды
-40… +100 °С
Напряжение питания
12…36 В постоянного тока
Сопротивление нагрузки
0… 1800 Ом
Потребляемая мощность
не более 0,8 Вт
Устойчивость к механическим
группа исполнения V3
воздействиям
по ГОСТ Р 52931
Степень защиты корпуса
IP65
Устойчивость к климатическим воздействиям
УХЛ3.1
Диапазон рабочих температур окружающего воздуха
–40…+80 °С
Атмосферное давление рабочее
66...106,7 кПа
Среднее время наработки на отказ
не менее 50 000 ч
Средний срок службы
12 лет
Межповерочный интервал
2 года
Методика поверки
КУВФ.406230.100 МП
Вес без упаковки / в упаковке
0,2 кг / 0,3 кг
Штуцер для подключения давления

• M20×1,5 манометрической формы (ГОСТ 2405-88)
• G1/2 манометрической формы (DIN EN 837)
• G1/4 (DIN 3852)

Тип электрического соединителя
EN175301-803 форма А (DIN 43650-A)
Габаритный размер (по высоте)
не более 115 мм
Перегрузочная способность
- от 0,016 до 16 МПа – не менее 200 % от ВПИ
- от 25 до 100 МПа – не менее 150 % от ВПИ
Предельное давление перегрузки
не более 600 % при ВПИ до 35 кПа и не более 500 % при ВПИ выше 35 кПа

Схемы подключения и габаритные размеры

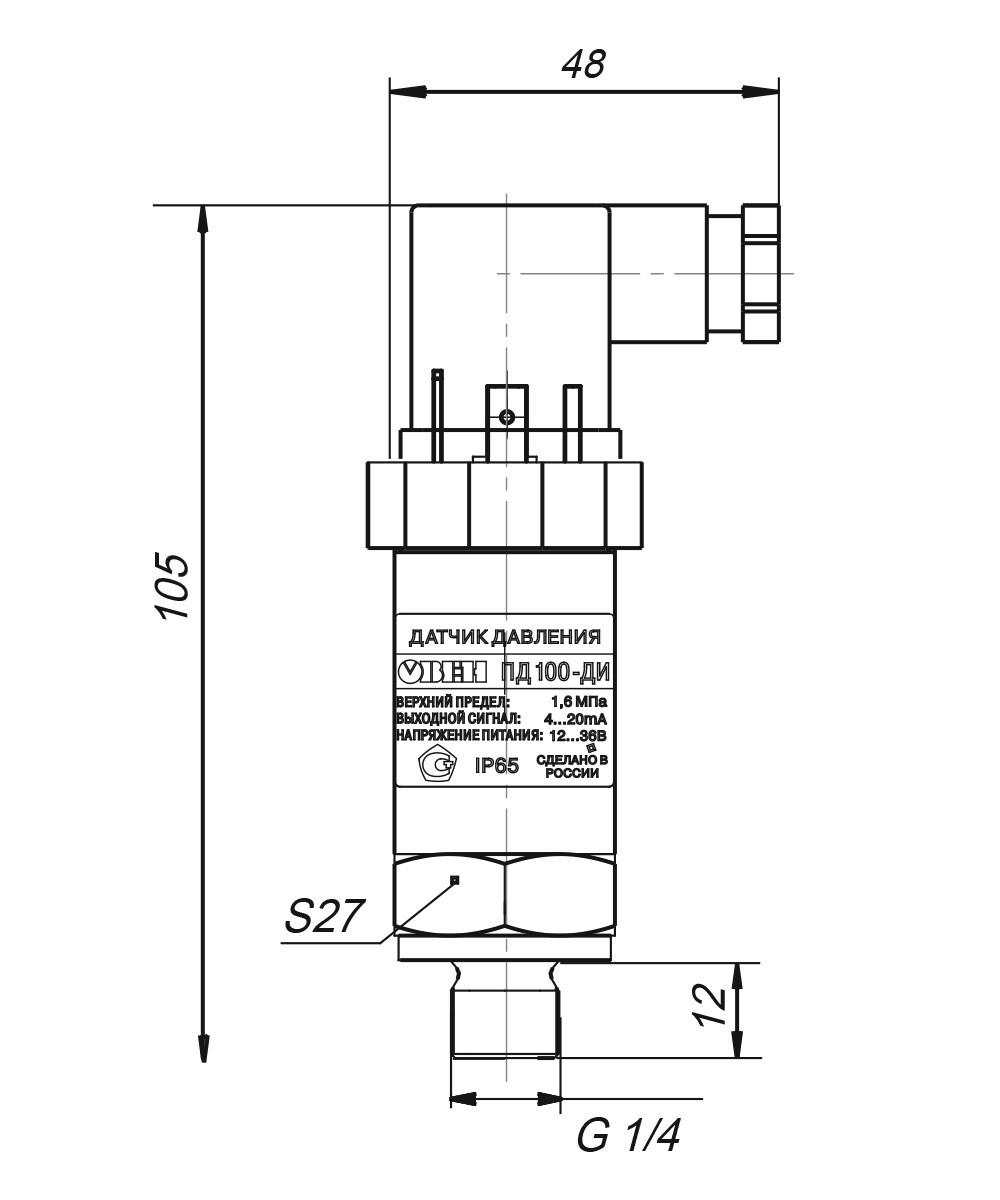

Габаритные размеры ПД100-ДИ-111/171

Габаритные размеры ПД100-ДИ-181

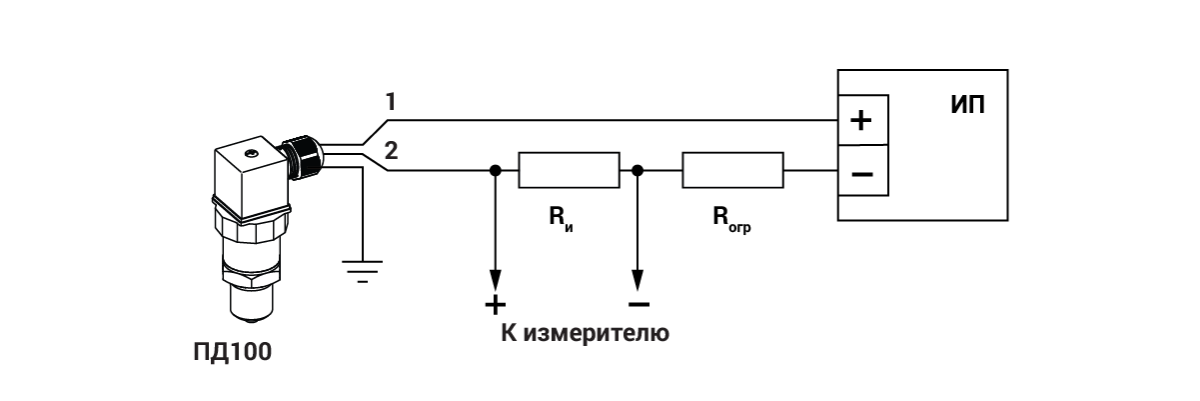

Схема подключения ПД100-ДИ
