СПК1хх

Owen

СПК1хх

45840,00

р.

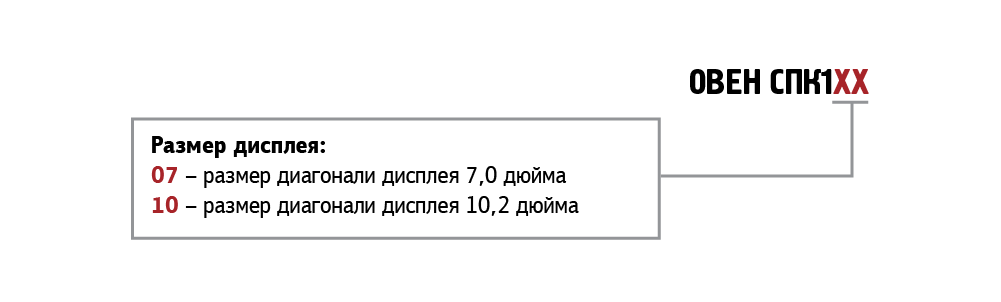

Ознакомьтесь с обозначениями при заказе данного товара и перейдите
в наш полный каталог для получения подробной информации и материалов.
От 45840 руб.

Описание

Тех. характеристики

Габаритные и установочные размеры

Модификации

Описание

Сенсорные панельные контроллеры СПК1хх с Ethernet являются развитием линейки СПК1хх. Улучшенные технические характеристики, расширенный набор интерфейсов и обновленное программное обеспечение позволяют использовать их для решения широкого спектра задач автоматизации в различных отраслях промышленности.

Преимущества использования

Разработка алгоритмов управления и визуализации в единой среде программирования.
Экономия монтажного пространства в шкафу автоматики.
Снижение общей стоимости системы управления.

Отличительные особенности

Объединение функций программируемого контролера и панели оператора в одном корпусе (ПЛК+HMI).
Сенсорный резистивный дисплей 7” (800×480) или 10.2” (1024×600).
Широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 2×RS-232, USB Host, USB Device, слот для SD-карт.
Поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН, OPC UA (Server), MQTT (Client), SNMP (Manager/Agent), протоколов тепло/электросчетчиков, возможность реализации нестандартных протоколов.
Возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей.
Поддержка web-визуализации.
Интеграция с облачным сервисом OwenCloud.
Встроенная операционная система Linux.
Гибко настраиваемый сторожевой таймер (WatchDog).
Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard.
Возможность подключения к СУБД MySQL, MsSQL и PostgreSQL.
Поддержка GSM/GPRS-модемов.
Программирование в среде CODESYS V3.5.
Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
В комплект поставки входит переходник «DB9 – клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели).
Полная совместимость с предыдущими модификациями (габаритные размеры, возможность импорта проектов).
Поддержка прямого подключения устройств через порт USB-A - мышь, клавиатура.
Степень защиты IP65.

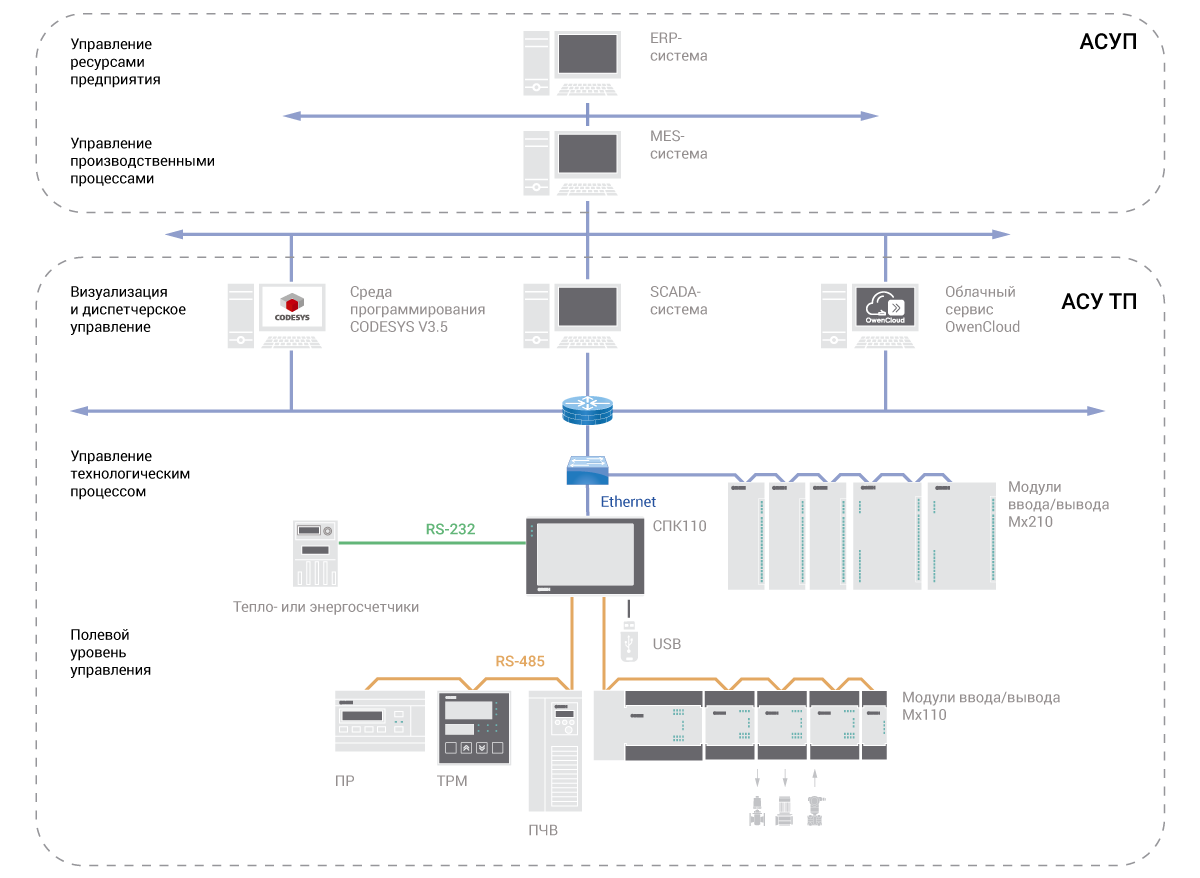

Схема применения СПК1хх

Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде CODESYS V3.5, максимально соответствующей стандарту МЭК 61131-3:

Поддержка 5 языков программирования, подходящих для специалистов любой отрасли.
Интегрированный редактор визуализации и конфигураторы обмена.
Продвинутые средства отладки и эмуляции.
Множество библиотек, упрощающих разработку проекта.
Отсутствие явных ограничений на число используемых переменных, блоков и т.д.

Функциональная схема СПК1хх

С октября 2022 года контроллеры СПК1хх поставляются с завода с новой версией прошивки и программируются в среде CODESYS V3.5 SP17 Patch 3.
Понижение версии прошивки контроллеров, выпущенных начиная с октября 2022 года с системой исполнения CODESYS SP17 Patch 3 до более ранних, невозможно.
Загрузка проектов, созданных в более ранних версиях среды CODESYS V3.5, в обновленные контроллеры возможна только после адаптации проектов к новой версии.

Установите CODESYS V3.5 SP17 Patch 3.
Загрузите пакет-таргет-файлов ОВЕН версии 3.5.17.31.
Запустите CODESYS V3.5 SP17 Patch 3 и установите пакет таргет-файлов (Инструменты – CODESYS Installer – Install File).
Откройте проект, созданный в ранее используемой вами версии CODESYS, в версии CODESYS V3.5 SP17 Patch 3. Если вы переносите проект с одного компьютера на другой – то предварительно сохраните его в используемой ранее версии CODESYS в виде архива проекта (Файл – Архив проекта – Сохранить архив).
Обновите таргет-файл в проекте (Вид – Устройства – нажмите правкой кнопкой мыши на узел Device – команда Обновить устройство – выберите таргет-файл версии 3.5.17.31 и нажмите кнопку Обновить устройство).
Обновите версию компилятора (Вид – POU – Установки проекта – Опции компиляции – выберите версию компилятора 3.5.17.30 – нажмите кнопку Ок).
Обновите версию профиля визуализации (Вид – POU – Установки проекта – Профиль визуализации – выберите версию компилятора 4.1.1.0 – нажмите кнопку Ок).
Если вы использовали в проекте библиотеку CmpSysExec – то обновите ее в менеджере библиотек до версии 3.5.17.31 (нажмите правкой кнопкой мыши на библиотеку – Свойства – Конкретная версия – 3.5.17.31). Библиотека автоматически устанавливается вместе с пакетом таргет-файлов.
Если вы использовали в проекте перечисления из библиотек Watchdog, OwenWatchdog и/или OwenStorage, то обратите внимание, что теперь все они перенесены в библиотеку OwenTypes. Библиотека автоматически устанавливается вместе с пакетом таргет-файлов.

Тех. характеристики

Аппаратные характеристики
СПК107
СПК110
Процессор
ARM Cortex™-A8 Core 600 MHz
Частота, МГц
600
Объем Flash-памяти (eMMC), Мб
4096
Допустимое число циклов перезаписи Flash-памяти, на блок данных
75 000
Оперативная память (DDR3), Мб
512
Память Retain-переменных (MRAM), Кб
64
Часы реального времени (RTC)
Есть, энергонезависимые1
Звук
Пьезоизлучатель, с возможностью управления из программы
Дисплей
Тип дисплея
TFT LCD
Тип подсветки
LED (светодиодная подсветка)2
Диагональ
7,0 дюймов
10,2 дюймов
Разрешение
800 × 480 пикселей
1024 × 600 пикселей
Размер пикселя (ширина×высота)
0,1926 × 0,1790 мм
0,2775 × 0,2760 мм
Рабочая зона дисплея (ширина×высота)
154,08 × 85,92 мм
222,00 × 132,48 мм
Яркость
300 кд/м2
350 кд/м2
Контрастность
500:1
Угол обзора слева/справа/сверху/снизу
80/80/60/80°
65/65/45/65°
Время наработки на отказ подсветки, не менее
50 000 часов при температуре 25 °C
Интерфейсы
COM-порты
3 × RS-485 (DB9M), 2 × RS-232 (DB9M) – для подключения устройств
Гальваническая изоляция отсутствует
Сигналы RS-232 – RxD, TxD, GND; сигналы RS-485 – A, B
Все интерфейсы являются независимыми
Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН (Master), протоколы тепло/электросчетчиков3
В комплект поставки входит Адаптер СПК1ХХ, представляющий собой переходник с разъемов DB9 на быстрозажимные пружинные клеммы. Адаптер имеет встроенные согласующие резисторы (120 Ом), подключаемые с помощью DIP-переключателей.
Ethernet
1 × 10/100 Мбит/c (RJ45) – для подключения устройств, для загрузки проектов и web-визуализации
Поддерживаемые протоколы: Modbus TCP (Master/Slave), OPC UA (Server), MQTT (Client), SNMP (Manager/Agent)
USB Device
1 × USB 2.0 B - для загрузки проектов4 и подключения в режиме Mass Storage Device
USB Host
1 × USB 2.0 A - для архивов, импорта файлов рецептов, загрузки проектов и подключения HID-устройств
SD
1 × SDHC - для архивов, импорта файлов рецептов, загрузки проектов
Питание
Тип питающего напряжения
Постоянное
Диапазон питающего напряжения, В
12…28
Номинальное напряжение питания, В
24
Макс. пусковой потребляемый ток, А
14
Макс. потребляемая мощность5, Вт
10
Программирование
Версия ОС
Linux
Среда программирования
CODESYS V3.5 SP17 Patch 3
Корпус
Конструктивное исполнение
Для щитового крепления
Тип вентиляции
Естественная вентиляция
Виброустойчивость
В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут
Габаритные размеры (ширина × высота × глубина), мм
(204 × 149 × 37) ± 1
(277 × 200 × 39) ± 1
Установочные размеры (ширина × высота × глубина), мм
191 × 137 × 33
258 × 177 × 33
Степень защиты корпуса по ГОСТ14254:
- с лицевой стороны
IP65
- со стороны разъемов
IP20
Общие характеристики
Рабочая температура, °C
0…60
Рабочая влажность, %
10…90 (без конденсации)
Температура хранения, °C
-25…+55
Масса брутто, кг
1.2
1.5
Средний срок службы, лет
12
Среднее время наработки на отказ, часов
50 000
1Точность хода часов реального времени ±0,7 секунд в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).
2Яркость подсветки может быть изменена программно.
3Имеется возможность реализации нестандартных протоколов.
4Данный способ загрузки проектов является резервным, основной – через интерфейс Ethernet.
5При включении пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.
