ДУ

Многоэлектродные кондуктометрические датчики уровня серии ОВЕН ДУ предназначены для контроля уровней жидкости в резервуарах открытого типа.

Отличительные особенности

• 3-, 4-, 5-электродные исполнения длиной 0,5 / 1 / 1,95 / 2,5 / 3 / 3,5 / 4 м.
• Материал электродов: нержавеющая сталь 12Х18Н10Т.
• Гигиенический (пищевой) сертификат.
• Максимальная рабочая температура 85 °С.
• Не предназначены для контроля уровня жидкости, находящейся под давлением.
• При необходимости стержни датчика можно укоротить.

Конструкция. Принцип работы. Применение

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.
Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.
В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести датчик с соответствующим количеством электродов (в зависимости от количества сигнализируемых уровней) требуемой длины.
В неметаллических резервуарах количество электродов должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода.

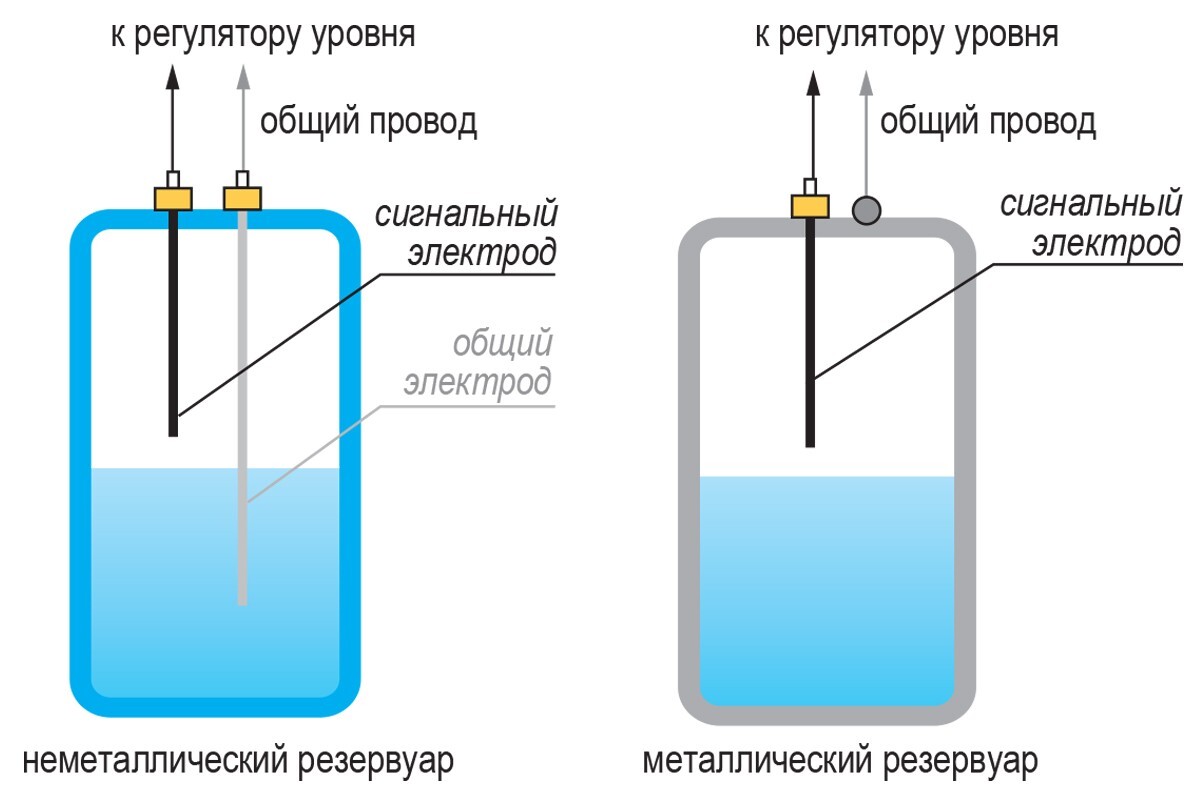

Принцип действия

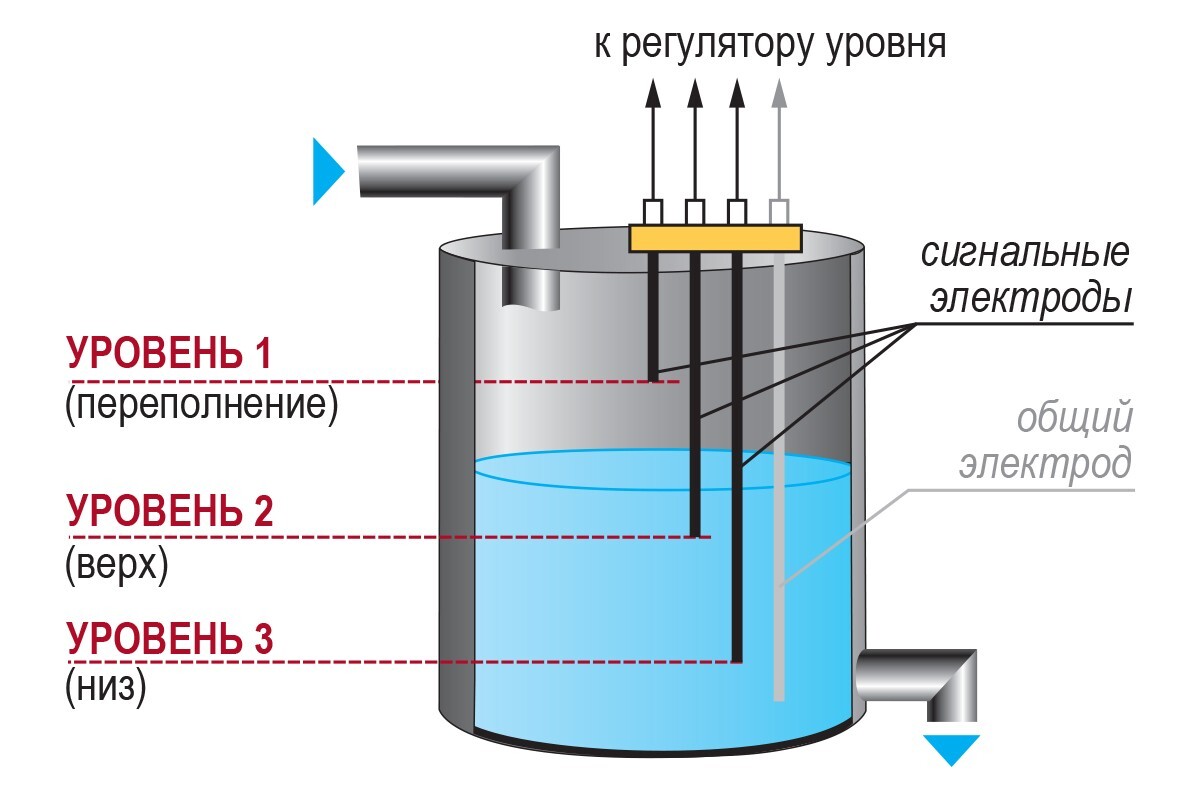

Пример применения (неметаллический резервуар)

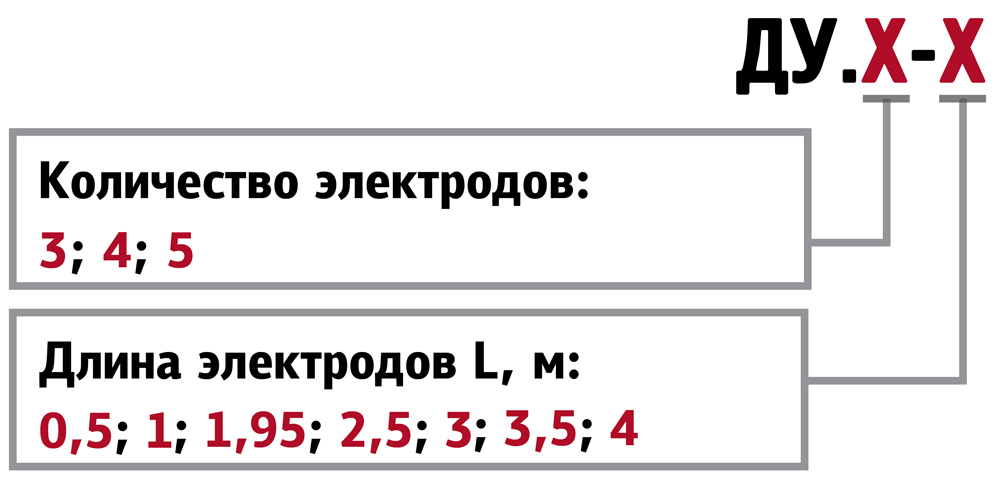

Технические характеристики

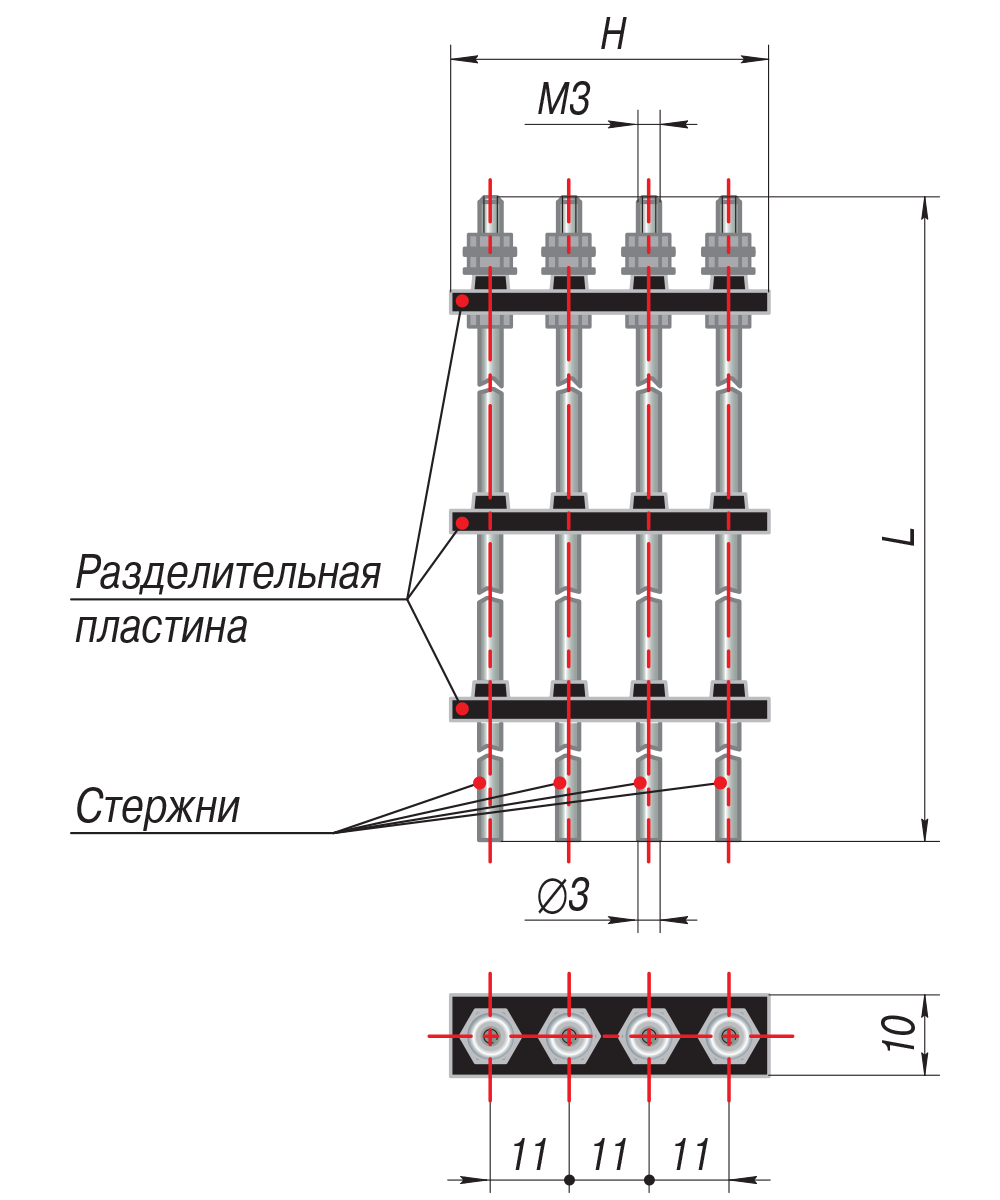

Многоэлектродные датчики ДУ чертеж.

ДУ.3
Количество стержней (электродов)
3
Длина стержней, L
0,5; 1; 1,95; 2,5; 3; 3,5; 4,0 м
Присоединительные размеры
H=34 мм
Материал
Стержнь – сталь нержавеющая 12Х18Н10Т
Разделительная пластина – пластик
Максимальная рабочая температура
85 °С
Конструктивные преимущества
Возможность укорачивать длину поставляемых датчиков
до требуемой – в зависимости от условий применения

ДУ.4
Количество стержней (электродов)
4
Длина стержней, L
0,5; 1; 1,95; 2,5; 3; 3,5; 4,0 м
Присоединительные размеры
H=45 мм
Материал
Стержнь – сталь нержавеющая 12Х18Н10Т
Разделительная пластина – пластик
Максимальная рабочая температура
85 °С
Конструктивные преимущества
Возможность укорачивать длину поставляемых датчиков
до требуемой – в зависимости от условий применения

ДУ.5
Количество стержней (электродов)
5
Длина стержней, L
0,5; 1; 1,95; 2,5; 3; 3,5; 4,0 м
Присоединительные размеры
H=56 мм
Материал
Стержнь – сталь нержавеющая 12Х18Н10Т
Разделительная пластина – пластик
Максимальная рабочая температура
85 °С
Конструктивные преимущества
Возможность укорачивать длину поставляемых датчиков
до требуемой – в зависимости от условий применения

Количество разделительных пластин в зависимости от модификации датчика и длины стержней

Наименование
Длина стержня, м
Количество разделительных пластин, шт.
ОВЕН ДУ.3-0,5
0,5
2
ОВЕН ДУ.3-1
1
3
ОВЕН ДУ.3-1,95
1,95
4
ОВЕН ДУ.3-2,5
2,5
5
ОВЕН ДУ.3-3
3
6
ОВЕН ДУ.3-3,5
3,5
7
ОВЕН ДУ.3-4
4
8
ОВЕН ДУ.4-0,5
0,5
2
ОВЕН ДУ.4-1
1
3
ОВЕН ДУ.4-1,95
1,95
4
ОВЕН ДУ.4-2,5
2,5
5
ОВЕН ДУ.4-3
3
6
ОВЕН ДУ.4-3,5
3,5
7
ОВЕН ДУ.4-4
4
8
ОВЕН ДУ.5-0,5
0,5
2
ОВЕН ДУ.5-1
1
3
ОВЕН ДУ.5-1,95
1,95
4
ОВЕН ДУ.5-2,5
2,5
5
ОВЕН ДУ.5-3
3
6
ОВЕН ДУ.5-3,5
3,5
7
ОВЕН ДУ.5-4
4
8

Планка (разделительные пластины)

Планка ДУ.5 служит для фиксации на расстоянии стержней кондуктометрических датчиков ДУ.3, ДУ.4 и ДУ.5.
Планка изготовлена из материала полиэтилен ПЭНД и имеет 5 посадочных отверстий, которые по желанию можно укоротить до требуемого количества отверстий, в зависимости от условий применения.

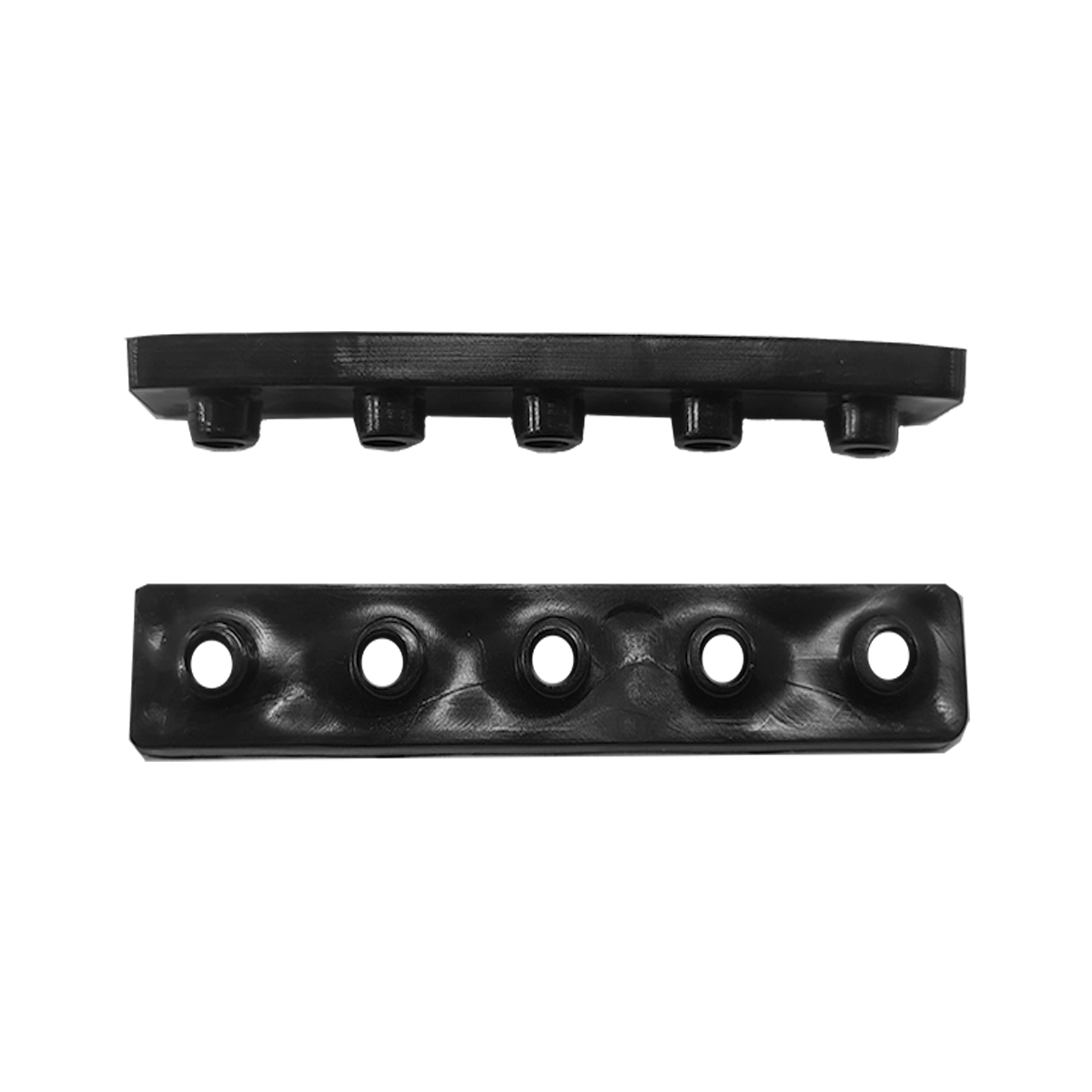

Планка ДУ.5

Габаритный чертёж планки ДУ.5
