ПДУ-И

Owen

ПДУ-И

17850,00

р.

Ознакомьтесь с обозначениями при заказе данного товара и перейдите
в наш полный каталог для получения подробной информации и материалов.
От 17850 руб.

Описание

Тех. хар-тики

Габаритные размеры

Модификации

Описание

Поплавковые уровнемеры ОВЕН ПДУ-И представляют собой преобразователь уровня жидкости с выходным сигналом 4…20 мА.
Датчики предназначены для систем регулирования и управления на объектах водоканалов, пищевой и химической промышленности, используются в составе систем контроля уровня жидкости в различных резервуарах и в чистых естественных водоемах. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.

Среда измерения

Жидкости (в том числе техническая вода), нейтральные к нержавеющей стали 12Х18Н10Т и AISI 316L.

Отличительные особенности

Бюджетная цена.
Простой и быстрый ввод в эксплуатацию.
Высокая химическая и коррозионная стойкость.
Устойчивость высоким температурам.
Возможность использования в любых емкостях.
Срок службы – 10 лет.

Основные характеристики

Диапазон преобразования уровня в токовый сигнал: от 250 до 4 000 мм.
Дискретность преобразования: 5 или 10 мм.
Температура измеряемой среды: – 60…+ 125 °C.
Максимальное давление контролируемой среды до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением).
Плотность рабочей среды: ≥ 0,65 г/см3.
Возможно изготовление с резьбовым креплением G2.
Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм).
Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.

* срок изготовления и стоимость предоставляется по запросу.

Типы присоединения к процессу

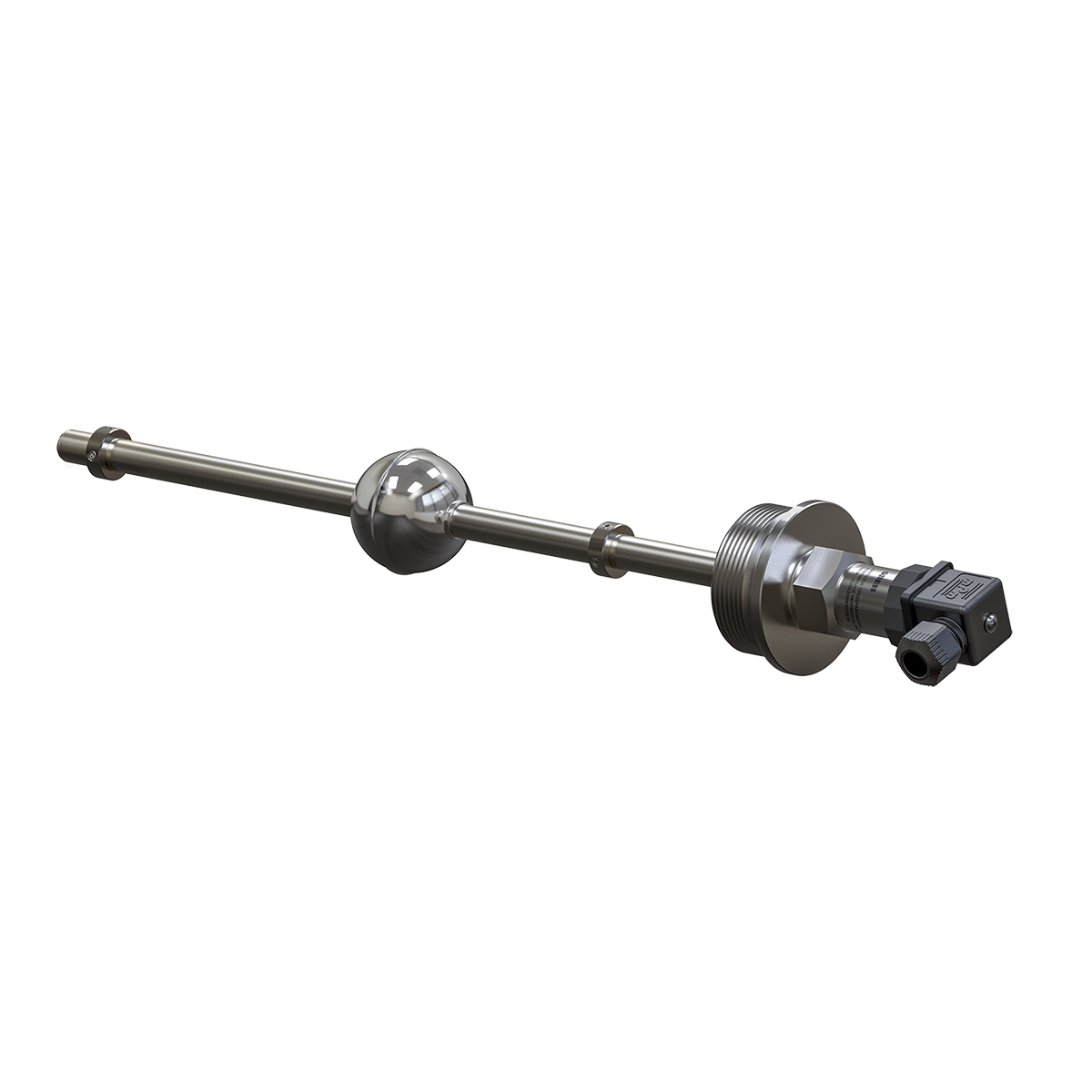

Резьбовое присоединение G2

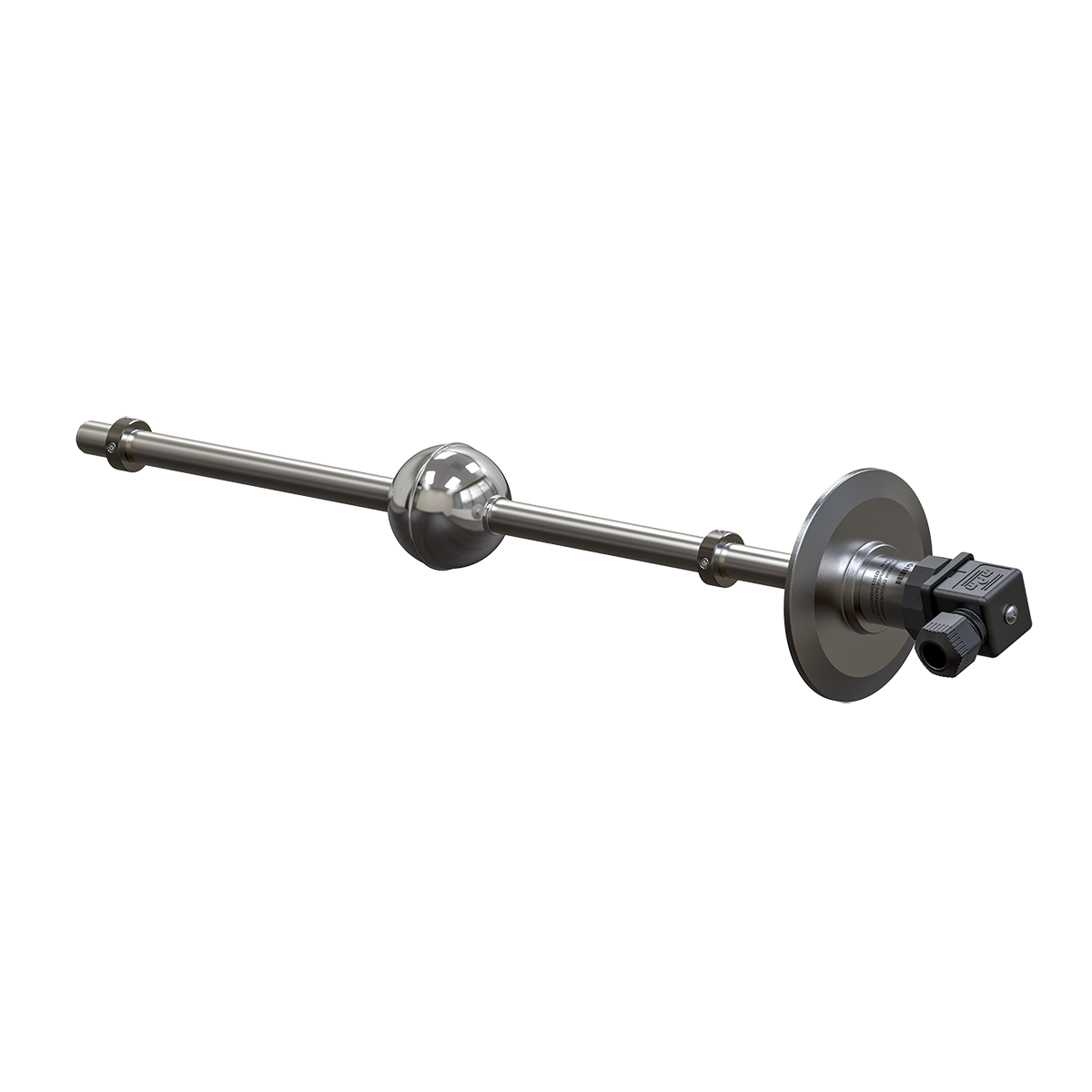

Присоединение CLAMP

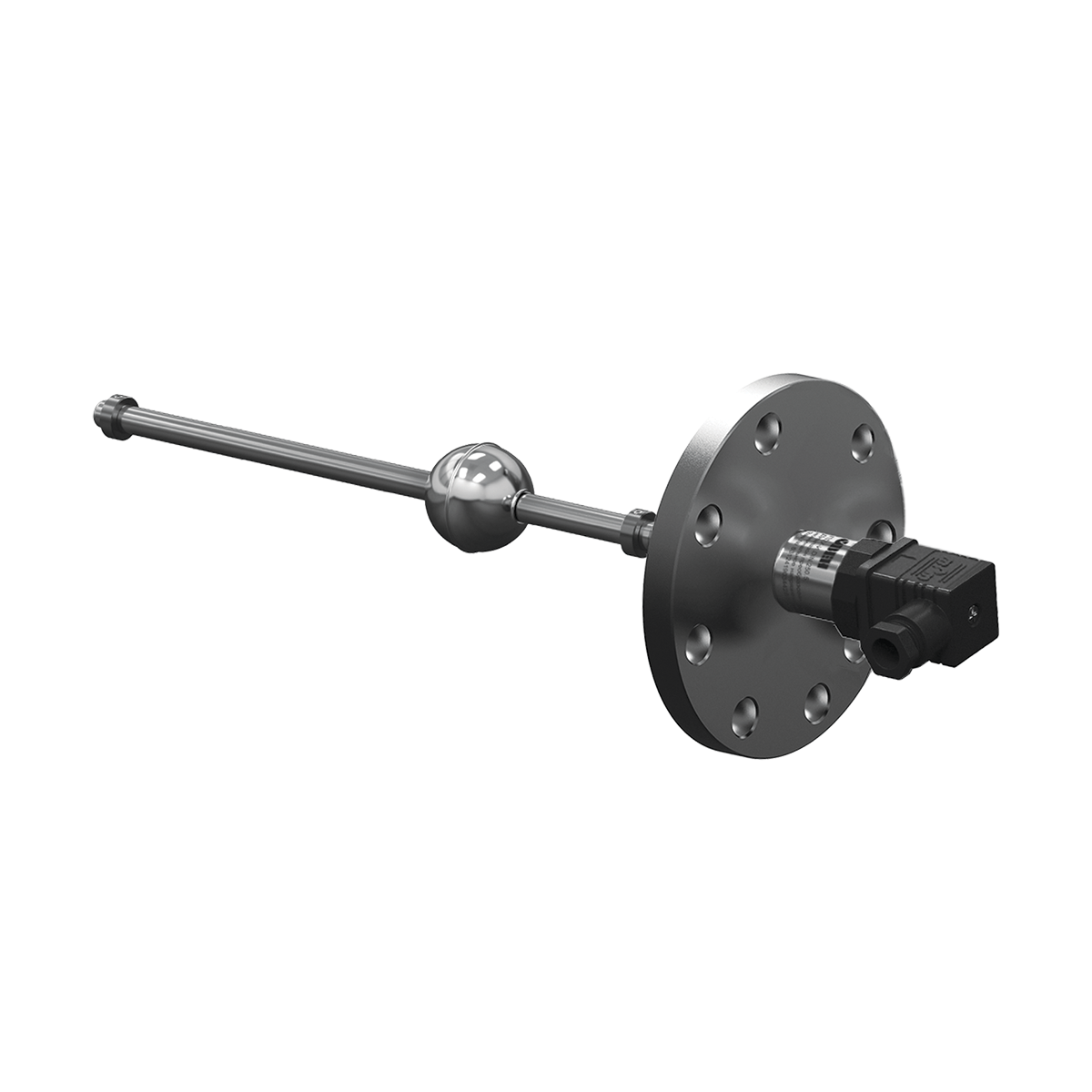

Фланцевое присоединение

Тех. хар-тики

Технические характеристики

Наименование параметра
Значение
Электрические параметры
Схема подключения
Двухпроводная
Род питающего тока
Постоянный
Напряжение питания, В
12…36
Выходной сигнал, мА
4…20
Потребляемая мощность, Вт, не более
1
Сопротивление нагрузки, Ом, не более
определяется по формуле: (U – 8)·50,
где U – напряжение питания, В
Метрологические характеристики
Диапазон преобразования уровня, мм
от 0 до 250...4000
(в зависимости от исполнения)
Дискретность преобразования уровня, мм
5 или 10
Дополнительная погрешность преобразования от температуры, % на 10 °С, не более
0,2
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуаре
Вертикально
Типоразмер присоединительной резьбы
(для датчика с резьбовым присоединением)
G2
Размер «под ключ»
(для датчика с резьбовым присоединением), мм
36
Материал рабочей части датчика
Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок)
Степень защиты по ГОСТ 14254
IP65

Условия эксплуатации

Температура окружающей среды от -40 до +85 °С.
Температура контролируемой среды от -60 до +125 °С.
Давление контролируемой среды:
не более 2 МПа для датчиков с резьбовым и фланцевым присоединением
не более 1 МПа для датчиков с присоединением CLAMP
Плотность контролируемой среды не менее 0,65 г/см3.
Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.
