ПР205

ПР205 – новое программируемое реле с графическим дисплеем и Ethernet. Прибор сочетает в себе оптимальную конфигурацию аналоговых и дискретных входов/выходов для управления системами вентиляции, отопления, кондиционирования и др. При необходимости количество входов/выходов можно увеличить с помощью модулей расширения ПРМ.
Графический цветной экран позволяет создавать удобные и наглядные интерфейсы пользователей, что значительно упрощает настройку и восприятие информации.
Интерфейс Ethernet позволяет интегрировать прибор в распределенные системы, увеличивать количество входов/выходов с помощью модулей ввода/вывода Мх210, реализовывать удаленный контроль и управление оборудованием с помощью облачного сервиса OwenCloud. В ПР205 предусмотрены модификации с 2-мя интерфейсами RS-485 на борту для передачи данных на верхний уровень и управления другими элементами системы.
Алгоритм работы ПР205 строится пользователем в бесплатной
среде программирования Owen Logic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы.

Области применения

ЖКХ: ИТП, ЦТП

Энергетика

Автоматизация зданий

Особенности и преимущества

HMI: графический экран и кнопки

• Графический цветной экран диагональную 2,4“, 320×240.
• 6 механических кнопок с возможностью пользовательской настройки.
• 5 светодиодов: 3 сервисных, 2 пользовательских.

Оптимальная комбинация входов/выходов

• 4 аналоговых входа: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим.
• 3 универсальных аналоговых выхода: 4…20 мА/0…10 В.
• 6 дискретных входов (питание =24 В).
• 2 быстрых дискретных входа до 100 кГц.
• 8 дискретных выходов (Э/М реле и транзисторные ключи).

Коммуникационные возможности

• Интерфейс Ethernet, режим Master/Slave, Modbus TCP:
• Прямой доступ в облачный сервис OwenCloud.
• Подключение к ПК для конфигурирования и записи программы.
• Настройка в OWEN Configurator.
• Визуализация процессов с помощью панелей оператора и SCADA.
• Увеличение входов/выходов с помощью модулей Мх210.
• До 2-х интерфейсов RS-485, режим Master/Slave, Modbus RTU/ASCII:
• Интеграция в SCADA-системы.
• Визуализация процессов с помощью панелей оператора.
• Увеличение входов/выходов с помощью модулей Мх110.
• Управление внешними устройствами: ПЧВ, датчики и др.
• Подключение к ПК для конфигурирования и записи программы.

Конструктивные особенности

• Компактный модульный корпус шириной 7 модулей.
• Съемные клеммники – для удобства монтажа.
• Быстрая замена батарейки.

Эксплуатация

• 2 модификации по питанию: ~/=24 и ~230 В.
• Увеличение каналов ввода/вывода с помощью модулей ПРМ.
• Работа в неотапливаемых помещениях: -20...+55 ºС.
• Конфигурирование и запись программы через USB, Ethernet.

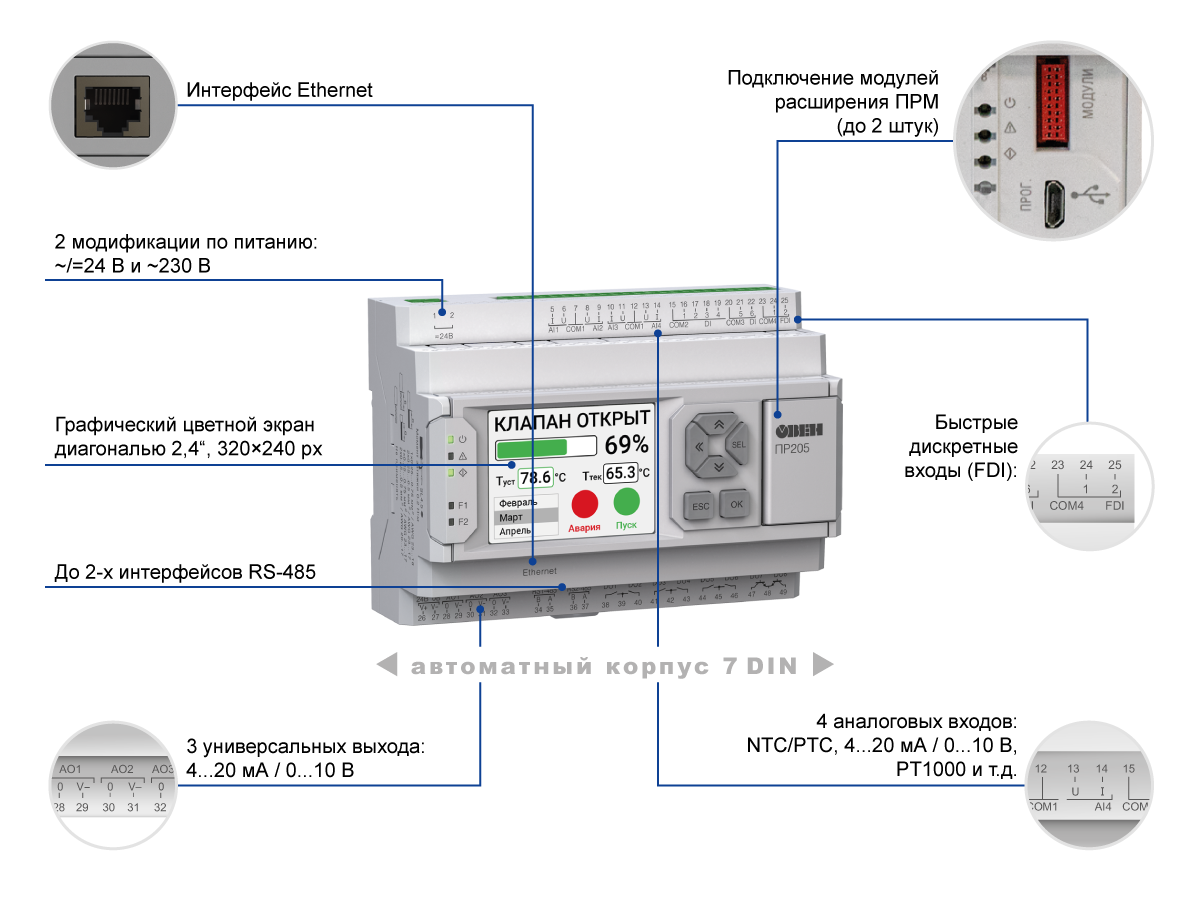

Отличительные характеристики ПР205

Модули расширения ОВЕН ПРМ для ПР205

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР205:

• ПРМ-1 – для увеличения дискретных входов и выходов.
• ПРМ-2 – для увеличения аналоговых входов и дискретных выходов.
• ПРМ-3 – для увеличения аналоговых входов и выходов.
• ПРМ-4 – для увеличения дискретных входов.
• ПРМ-5 – для увеличения дискретных выходов.
• ПРМ-6 – для увеличения дискретных входов и выходов.

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР205 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР205 и модули ПРМ с разным типом питания.

Управление микроклиматом птицекомплекса
ОВЕН ПР205 предназначен для автоматизации систем управления микроклиматом в небольших и средних помещениях птицеводческих комплексов. Устройство обеспечивает мониторинг ключевых параметров: температуры, уровня влажности и скорости воздушного потока. На встроенном цветном графическом дисплее отображаются текущие значения в реальном времени. Простая интеграция в SCADA-системы и облачный сервис OwenCloud обеспечивает удаленный мониторинг за состоянием системы и ее настройку.

Управление температурой, влажностью, вентилятором, ТЭНом, задвижками и клапанами в инкубаторе птицекомплекса
ОВЕН ПР205 может применяться для автоматизации малых и средних инкубаторов. Интуитивный графический интерфейс с цветным экраном упрощает настройку параметров и мониторинг процессов в реальном времени. Интеграция с облачным сервисом OwenCloud позволяет удаленно управлять системой, анализировать архивные данные и оперативно реагировать на отклонения. Модульная архитектура, устойчивость к перепадам температуры (-20…+55 °C) и возможность расширения каналов ввода-вывода обеспечивают гибкость и надежность системы в условиях птицекомплекса.

Управление автоклавом
ОВЕН ПР205 применим для автоматизации работы автоклавов различных типов и размеров. На цветном графическом дисплее отображаются ключевые параметры системы. Большое количество входов и выходов различных типов позволяет объединить управление всей установкой в одном приборе. Простая интеграция в SCADA-системы и облачный сервис OwenCloud через Ethernet обеспечивает удаленный контроль и управление.

Управление промышленным куттером
ОВЕН ПР205 может применяться для автоматизации установок с куттерами любого типа. Благодаря возможности создания в программе нескольких режимов работы, система легко адаптируется под различные виды загрузки. Цветной графический дисплей предназначен для вывода значений контролируемых параметров системы, таких как температура, давление, время работы куттера.

Управление розливом воды в 19-литровые бутыли
ОВЕН ПР205 обеспечивает управление скоростью конвейера, дозировкой и герметизацией тары на линиях с низкой и средней степенью автоматизации. Интуитивный графический интерфейс с цветным экраном позволяет оператору легко настраивать параметры розлива, отслеживать статус линии в реальном времени и оперативно вносить коррективы. Наличие интерфейса Ethernet позволяет подключать прибор к SCADA-системам для удаленного контроля производительности, анализа данных и автоматизации логистических процессов готовой продукции.

Управление вентиляцией
ОВЕН ПР205 применяется для автоматизации приточных и приточно-вытяжных систем вентиляции. Устройство обеспечивает поддержание заданной температуры и влажности за счет управления теплообменниками и группами вентиляторов. Готовые макросы сокращают сроки разработки программы с различными режимами работы (день недели, день/ночь, прогрев и т.д.) и их автоматическую смену. Интеграция в SCADA-системы и облачный сервис OwenCloud реализована через интерфейс Ethernet, что обеспечивает лёгкое подключение, удалённое управление и мониторинг.

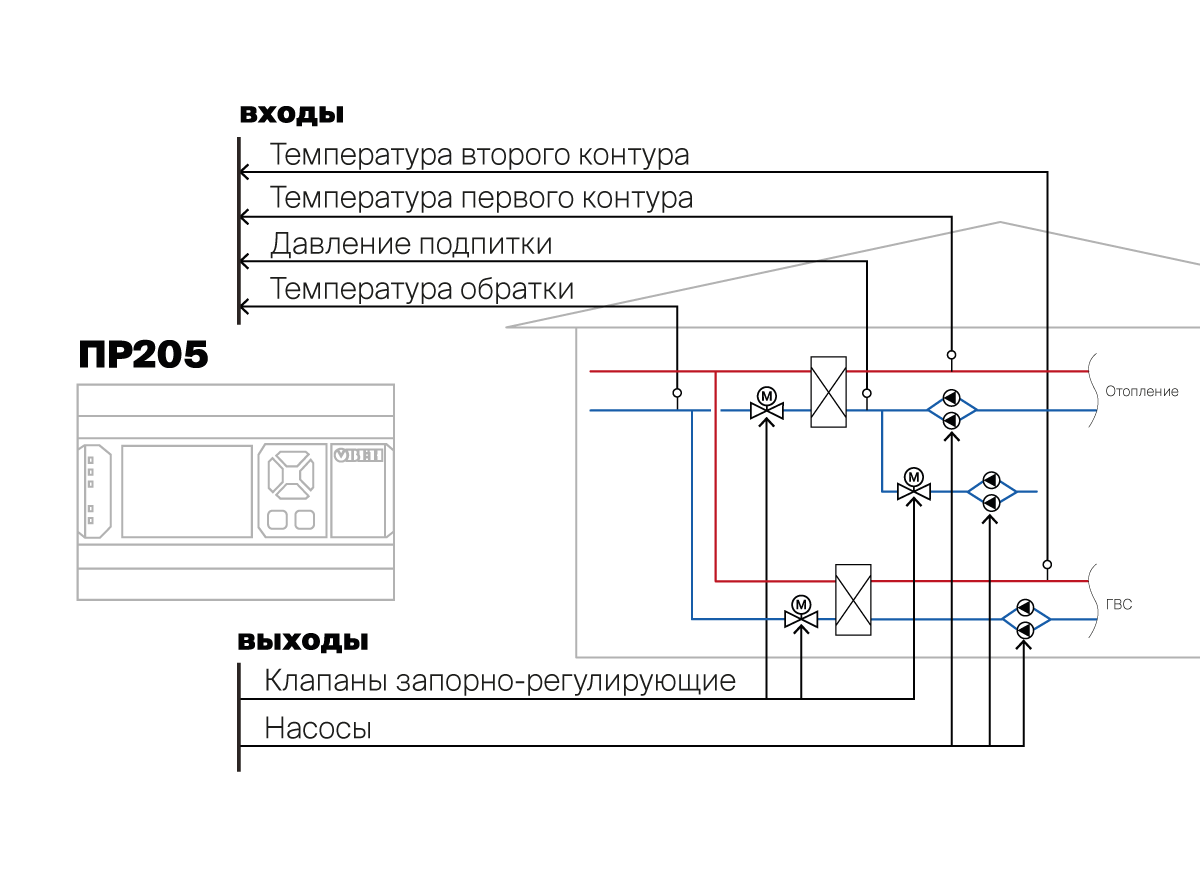

Управление отоплением и ГВС
ОВЕН ПР205 совместим с системами ГВС и отопления, включающими до четырёх независимых контуров. Прибор обеспечивает поддержание давления за счет управления группами циркуляционных и подпиточных насосов. Готовые макросы способствуют сокращению сроков разработки программы с различными режимами работы (день/ночь, зима/лето и т.п.) и их автоматическую смену. Простая интеграция в SCADA-системы и облачный сервис OwenCloud через Ethernet обеспечивает удаленное управление и мониторинг.

Технические характеристики

Наименование
ПР205-230
ПР205-24
HMI
Тип дисплея (тип матрицы)
Графический (IPS LCD)
Количество отображаемых цветов
65535
Диагональ
2,4“
Разрешение
320 × 240 пикселей
Поддерживаемые языки
Русский, английский
Кнопки
6 механических кнопок (с возможностью программной пользовательской настройки)
Светодиоды
3 сервисных, 2 пользовательских
Программирование
Среда программирования
Owen Logic
Конфигурирование
OwenConfigurator
Объем Retain-памяти
2040 байт
Объем памяти сетевых переменных (режим slave)
2040 байт
Количество сетевых запросов в режиме Master
192
Стек
Динамический
Память ПЗУ
64 кбайт
Память ОЗУ
320 кбайт
Интерфейсы программирования и конфигурирования
microUSB, Ethernet
Общие сведения
Диапазон переменного напряжения питания
90 до 264 В (номинальное 230 В, при 50 Гц)
~20...27 В (номинальное ~24 В, при 50 Гц)
Диапазон постоянного напряжения питания
127...373 В (номинальное 230 В)
=20...36 В (номинальное =24)
Встроенный источник питания
=21,6...26,4 В (=24 В), 100 мА
-
Минимальное время цикла
1 мс (зависит от сложности программы)
Часы реального времени
есть
Модули расширения ПРМ
Да, до 2 шт.
Flash-память (архив)
Количество циклов записи и стирания
100 000
Максимальный размер файла архива
2048 байт
Максимальное количество файлов архива
50 шт.
Минимальный период записи архива
30 c
Дискретные входы
Количество
6
Тип
Дискретный (Д)
Подключаемые датчики
Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
Датчики с выходом push-pull
Датчики с выходом n-p-n
Датчики с выходом p-n-p
Номинальное напряжение питания
=24 В
Гальваническая развязка
Групповая, по 4 входа
Электрическая прочности изоляции
510 В
Быстрые дискретные входы
Количество
2 шт.
Тип
Дискретный скоростной (ДС)
Подключаемые датчики
Датчики с выходом push-pull
Датчики с выходом n-p-n
Датчики с выходом p-n-p
Работа в режиме DI
Да
Минимальная длительность импульса
5 мкс
Максимальная частота импульсов
100 кГц
Номинальное напряжение питания
24 В
Гальваническая развязка
Групповая
Электрическая прочности изоляции
510 В
Аналоговые входы
Количество
4
Тип измеряемых сигналов
Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др.
Период обновления значений всех каналов, не более
1 мс
Работа в дискретном режиме
Да, = 24 В
Гальваническая развязка
Отсутствует
Дискретные выходы
Количество
8 шт.
Тип
Релейные (нормально-разомкнутые) или транзисторные ключи (n-p-n-типа)
Допустимый ток нагрузки, не более
Релейные (Р)
5 А при напряжении не более 250 В перем. тока, cos(φ) > 0,95
3 А при напряжении не более 30 В пост. тока
Транзиторные (КТ)
-
0,5 А при напряжении не более 40 В постоянного тока
Гальваническая развязка
Релейные (Р)
Индивидуальная
Транзиторные (КТ)
Отсутствует
Электрическая прочность изоляции
Релейные (Р)
2300 В
Транзиторные (КТ)
-
Аналоговые выходы
Количество
3
Тип аналогового выхода
Универсальный: 4...20 А/0...10 В

Разрядность ЦАП
12 бит

Гальваническая развязка
Индивидуальная

Электрическая прочность изоляции
510 В

Коммуникационные возможности
Интерфейс Ethernet (1 шт.)
Протокол связи
Modbus TCP
Режим работы
Master/Slave
Интерфейс RS-485 (0 или 2 шт. – выбирается при заказе)
Протокол связи
Modbus RTU/ASCII
Режим работы
Master/Slave

ПР205-Х.1211.Х.Х.0

Комплектация

Прибор ПР205
1 шт.
Краткое руководство по эксплуатации
1 экз.
Паспорт и гарантийный талон
1 экз.
Комплект клеммных соединителей
1 экз.

Схемы подключения к дискретным входам

Подключение к дискретным входам типа «Д» датчиков типа «сухой контакт»

Схемы подключения к быстрым дискретным входам

Подключение к дискретным входам типа «ДС» датчиков с выходом push-pull

Подключение к входам типа «ДС» датчиков с выходом n-p-n

Подключение к входам типа «ДС» датчиков с выходом p-n-p
