БП30А, БП30А-С, БП60А, БП60А-С

Блоки питания ОВЕН БП30А, БП30А-С, БП60А и БП60А-С предназначены для питания стабилизированным напряжением 12 или 24 В приборов и датчиков. Рекомендуются к применению в шкафах автоматики, где требуется компактное по ширине решение: ширина корпуса БП30А, БП30А-С – 22 мм, БП60А, БП60А-С – 35 мм.

Особенности и преимущества

• Удобный монтаж в шкаф автоматики: съемные клеммники, компактный корпус (ширина 22 и 35 мм).
• Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств.
• Исполнения для обычного (-20…+50 ºС) и расширенного (-40…+70 ºС) климатических диапазонов.
• Регулировка выходного напряжения: ±8 %.
• Минимальный уровень пульсаций (менее 0,5 %).
• Гарантированная защита блока питания и нагрузки: от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске.

Примеры применения

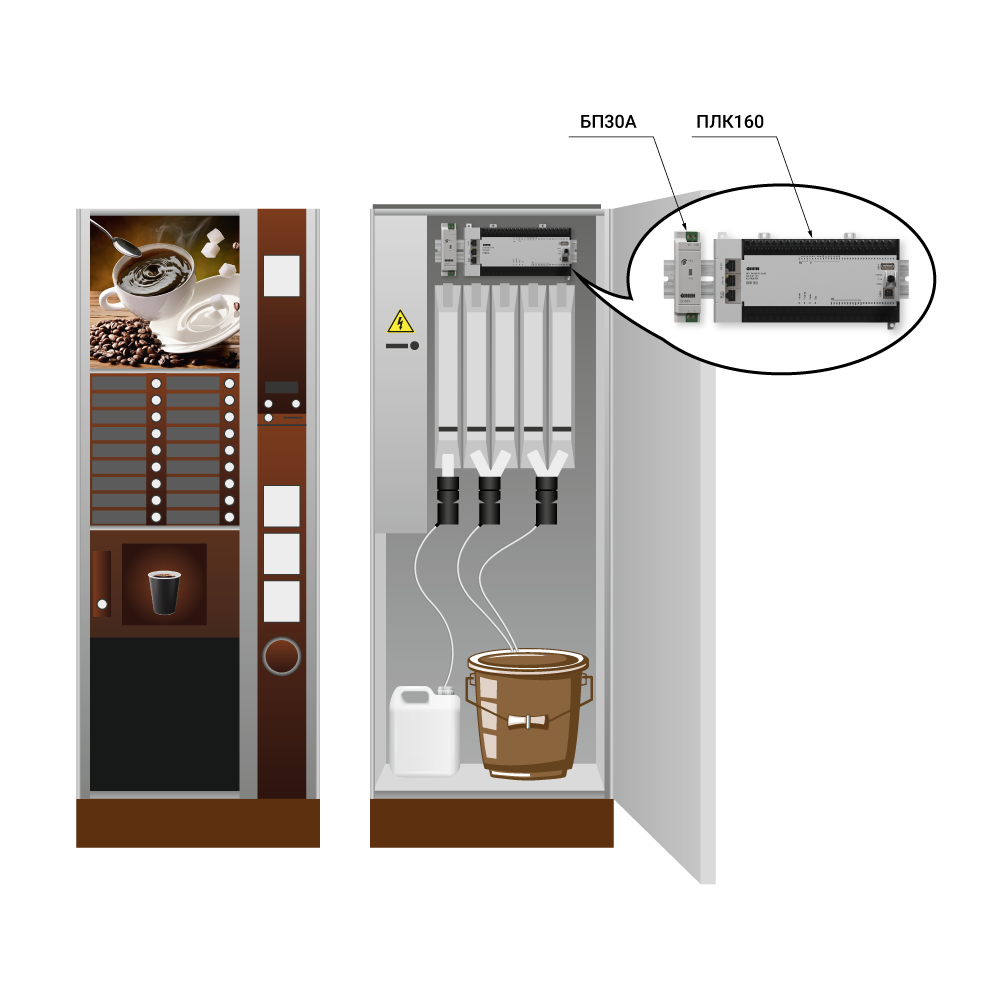

Установка компактного блока питания в готовые решения, например, вендинговое оборудование, торговые автоматы и т.п.

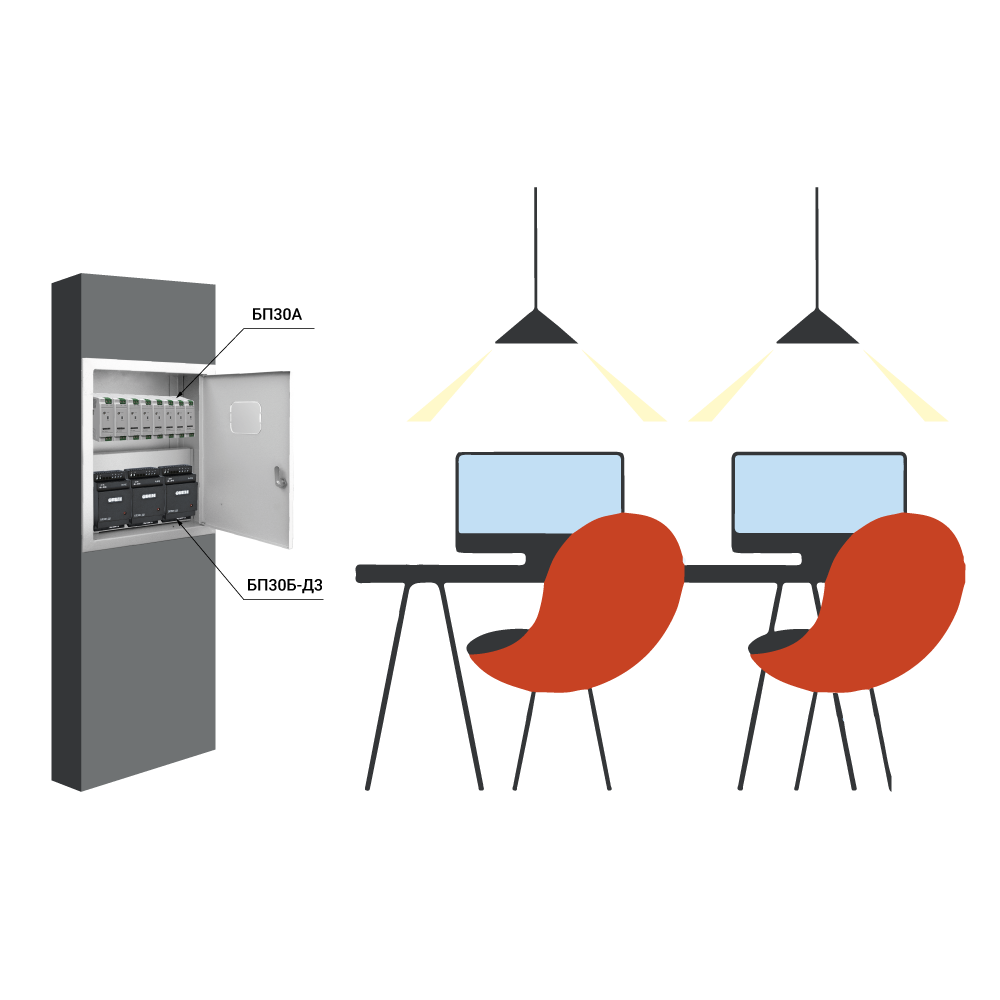

Размещение в шкафу управления обычных и компактных блоков питания. Для сравнения: в стандартный шкаф шириной 300 мм помещается максимум 5 блоков питания БП30Б или 13 компактных БП30А

Использование в шкафах автоматики в условиях с расширенным диапазоном температур: от -40 до +70 ºС

Защита от перегрева (диапазон рабочих температур)

Применение блоков питания БП30А, БП30А-С и БП60А, БП60А-С допускается только при температурах окружающей среды, выделенных на графике затемнением.

График зависимости выходной мощности блока питания от температуры окружающей среды БП30А- хС и БП60А-хС

График зависимости выходной мощности блока питания от температуры окружающей среды БП30А-х и БП60А-х

Защита по перегрузке типа «ограничение выходного тока»

Блоки питания БП30А, БП60А автоматически ограничивают выходной ток в диапазоне 110±5 % от номинального.

Ограничение выходного тока с помощью БП30А, БП60А

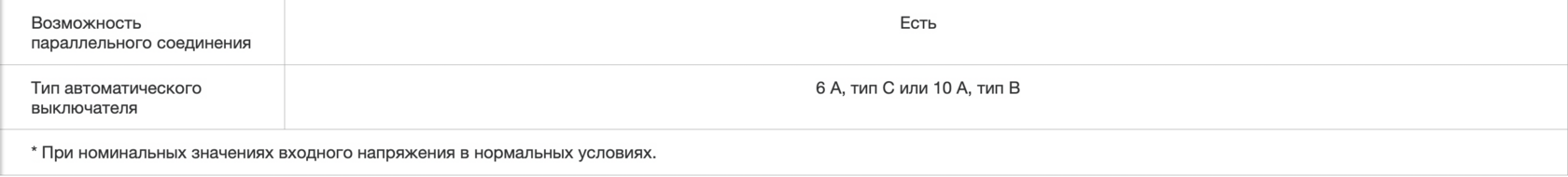

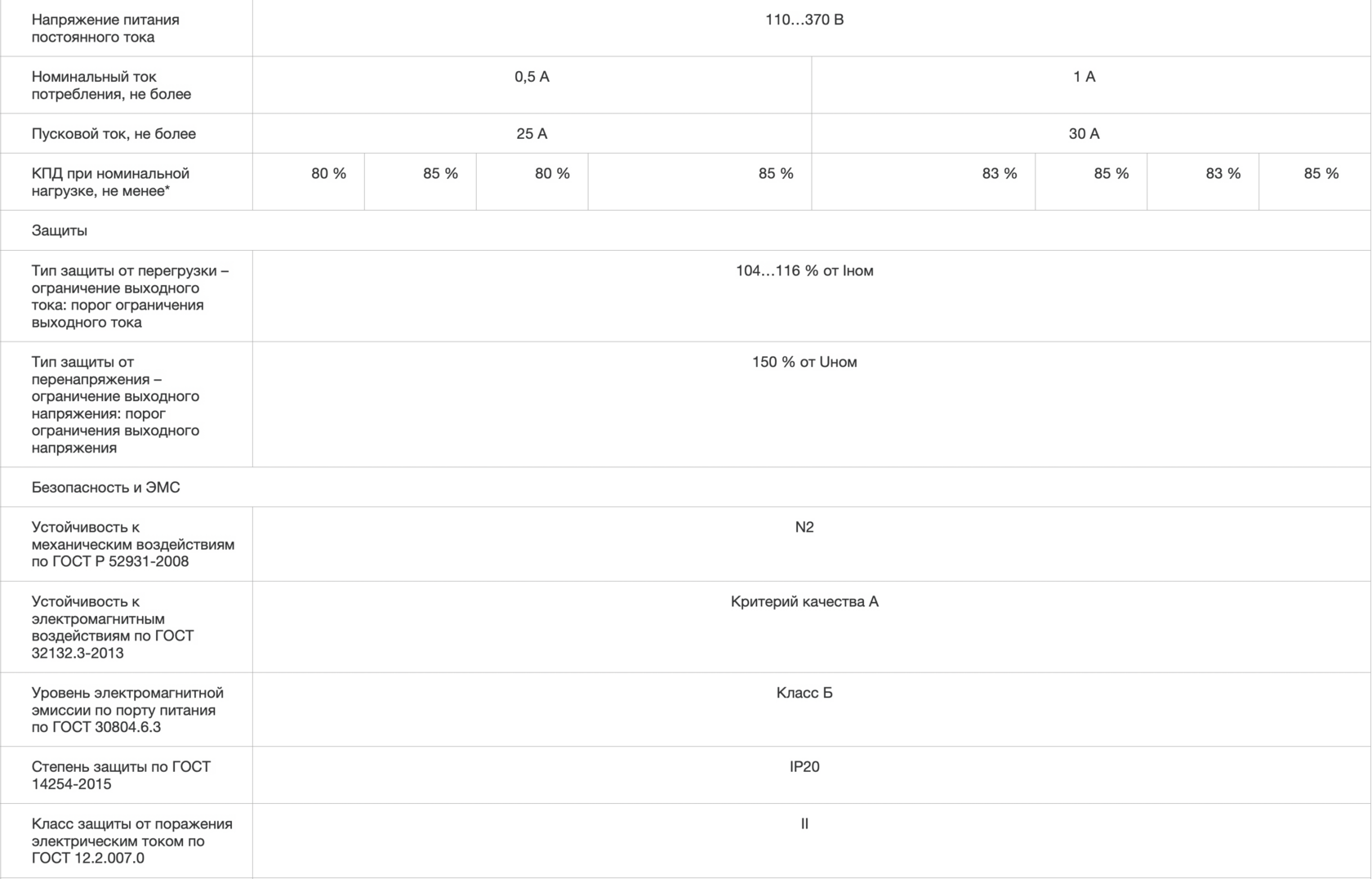

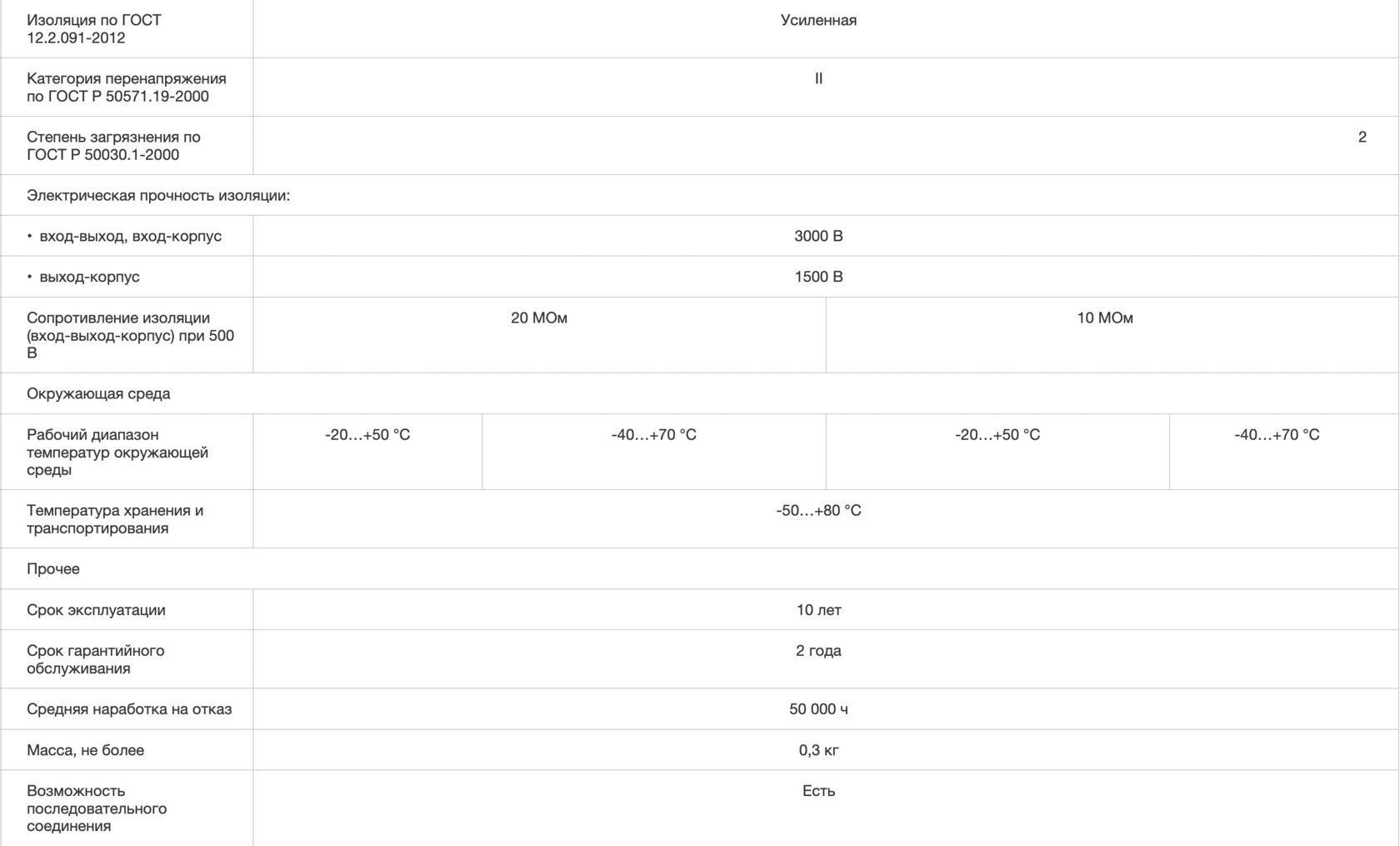

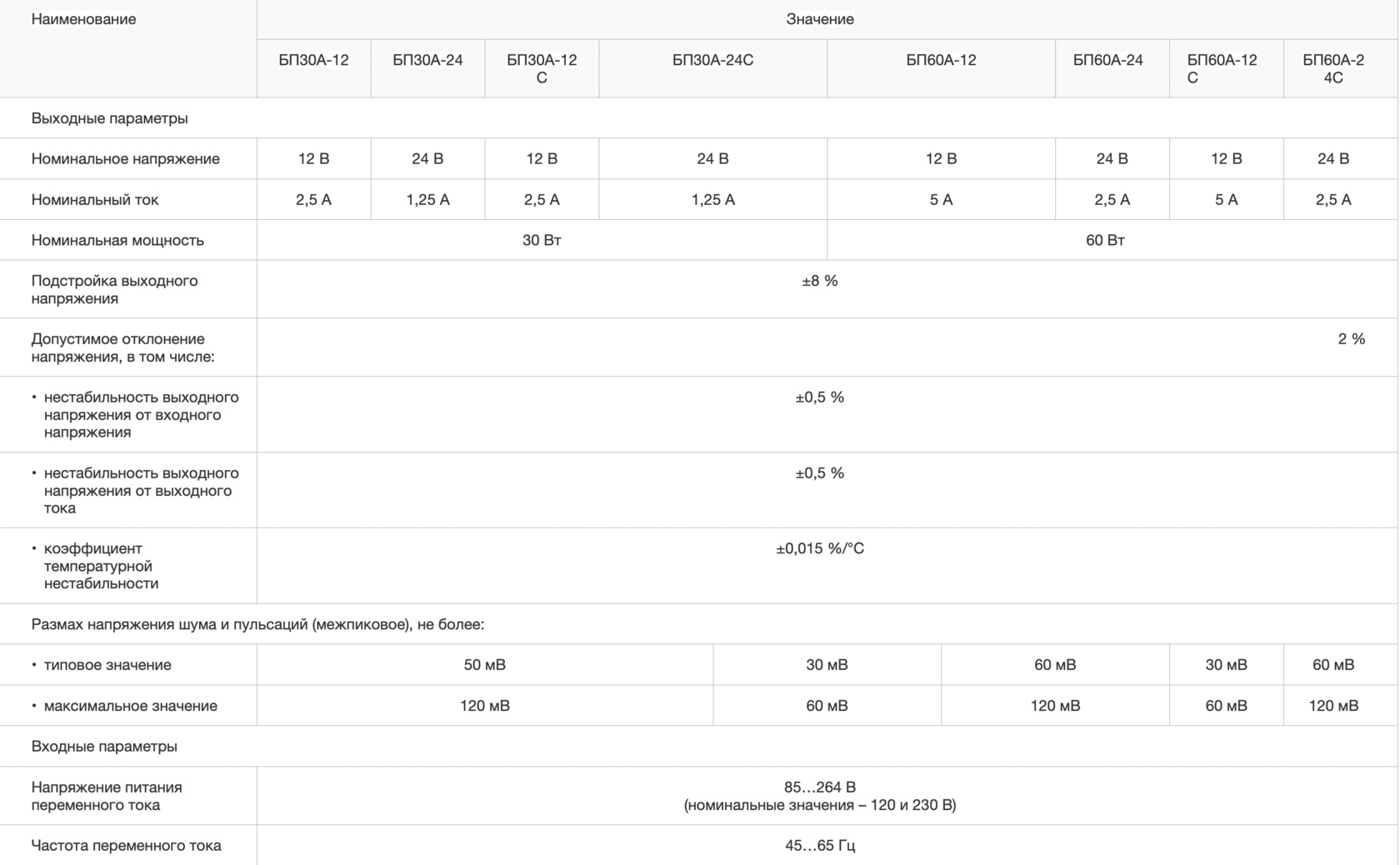

Схемы подключения и габаритные размеры

Габаритные размеры БП30А

Габаритные размеры БП60А

Параллельное (1) и последовательное (2) подключение блока питания БП30А

Последовательное и параллельное подключение блоков питания БП60А

• Прибор
• Паспорт и гарантийный талон
• Краткое руководство
• Результаты индивидуальных стендовых испытаний

Примеры результатов индивидуальных стендовых испытаний

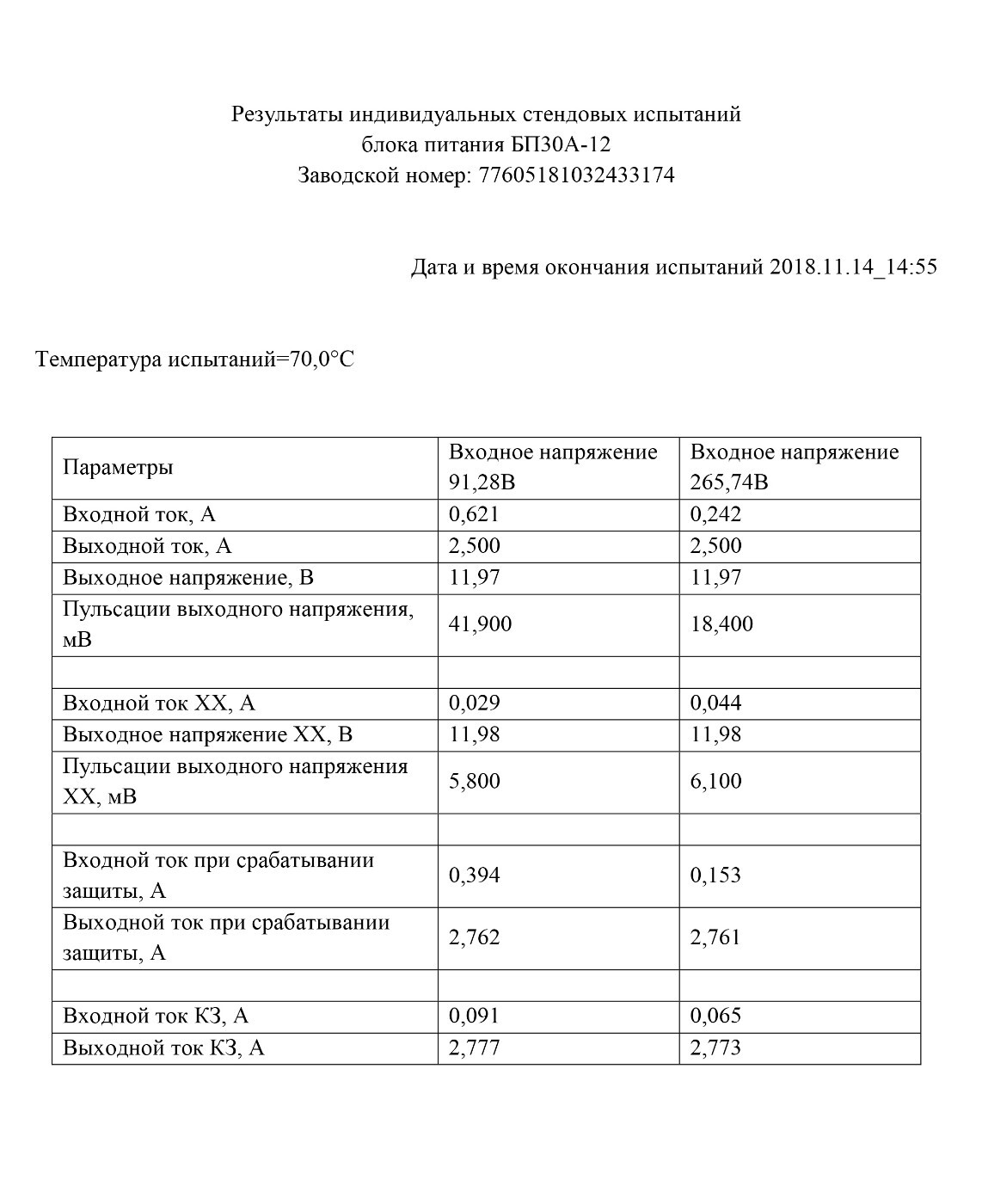

Пример индивидуальных стендовых испытаний блока питания БП30А-12

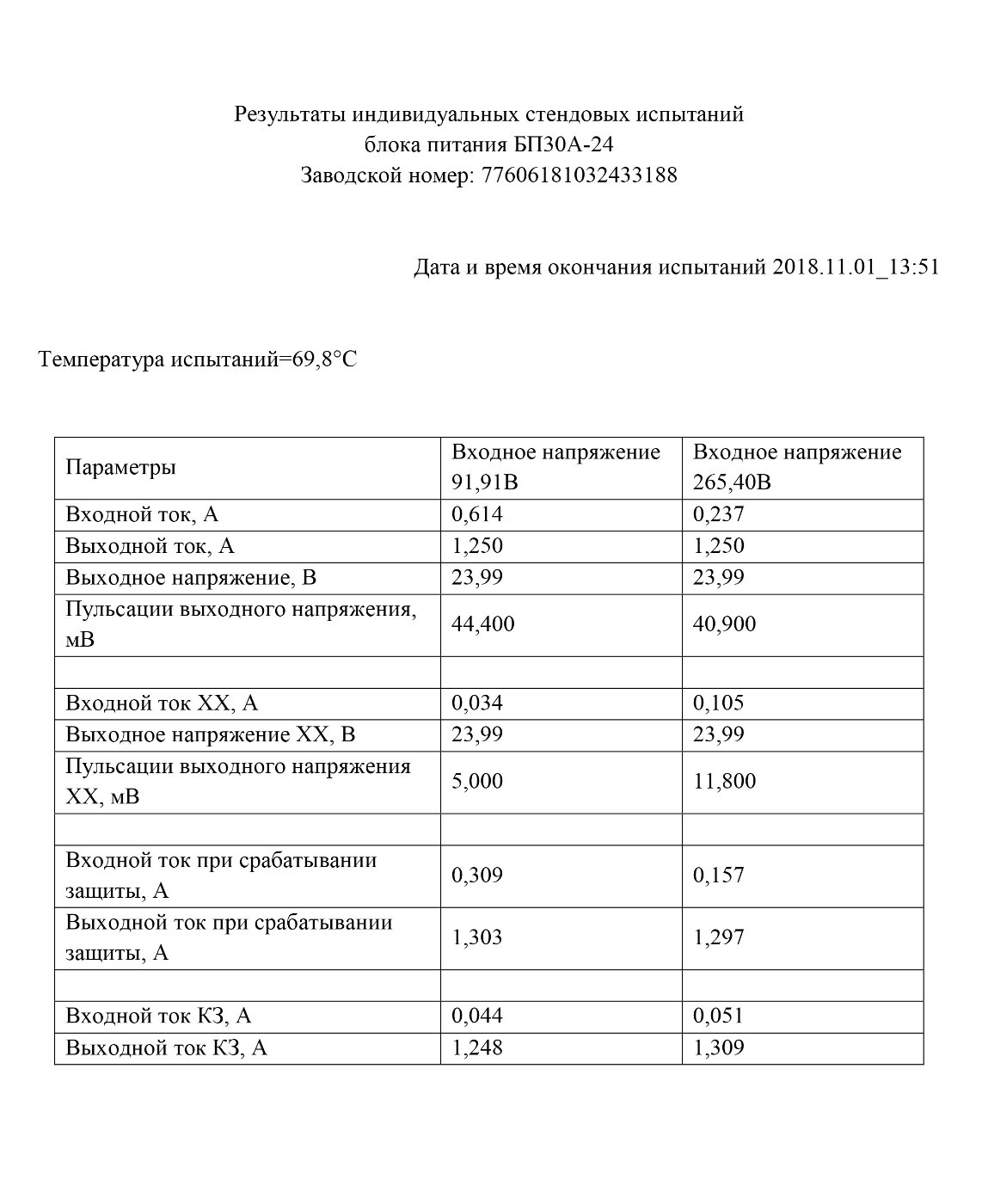

Пример индивидуальных стендовых испытаний блока питания БП30А-24
