ОВЕН ДТПХхх4 проволочные

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до 300-400 °С.
Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

• ТХА (К) – для ДТПК
• ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):

• вероятность безотказной работы – не менее 0,95 за 16 000 час;
• средний срок службы – не менее 4 лет;
• гарантийный срок эксплуатации – 2 года.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.
Для монтажа датчиков ДТПХхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.
Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для ДТПХхх4 – 200 °С.

Технические характеристики

Характеристика
Значение
ДТПКхх4
ДТПLхх4
Номинальная статическая характеристика (НСХ)
K (ХА) хромель-алюмель
L (ХК) хромель-копель
Рабочий диапазон измеряемых температур
-40...+250/+400 °С (в зависимости от конструктивного исполнения)
Условное давление
0,16…0,4 МПа (в зависимости от конструктивного исполнения)
Класс допуска датчика
2
Исполнение рабочего спая термопары, относительно корпуса датчика
изолированный
неизолированный
Диаметр термоэлектродной проволоки, мм
0,5; 0,7
Показатель тепловой инерции, не более:
- с изолированным рабочим спаем
20 с
- с неизолированным рабочим спаем
10 с
Количество рабочих термопар в изделии
1 или 2
Материал защитной арматуры
латунь
сталь 12Х18Н10Т
Степень защиты по ГОСТ 14254
IP54
Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %
Тип термо­электри­ческого преобра­зователя
Номинальная статическая характе­ристика (НСХ)
Диаметр проволоки, мм
Темпера­тура эксплу­атации, °С
Продолжи­тельность эксплу­атации, ч
ДТПК (ХА)
хромель – алюмель
5,0; 3,2
800
10000
1000
2000
1200
100
1,5
800
10000
1000
1000
1100
200
1,2
800
10000
1000
500
1100
200
0,7
800
6000
1000
300
0,5
800
1000
1000
100
0,3; 0,2
600
10000
800
200
ДТПL (ХК)
хромель – копель
5,0; 3,2; 1,5
600
10000
800
1000
1,2; 0,7
600
10000
800
500
0,5
600
5000
0,3; 0,2
600
1000

Конструктивные исполнения датчиков

Конструктивное исполнение ДТП014

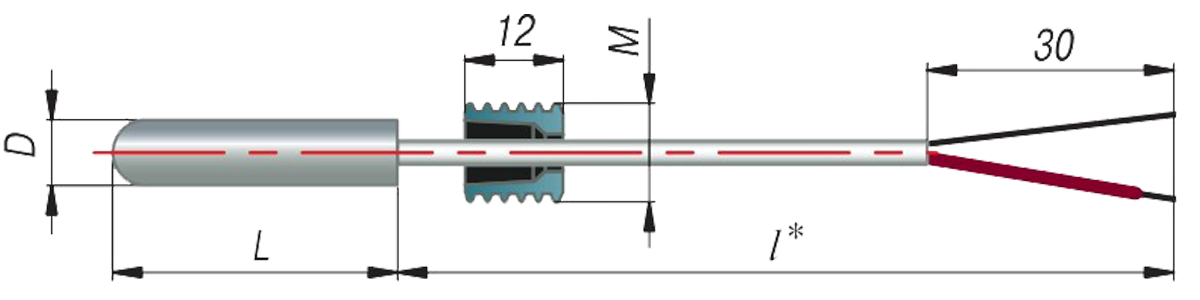

Конструктивное исполнение ДТП034

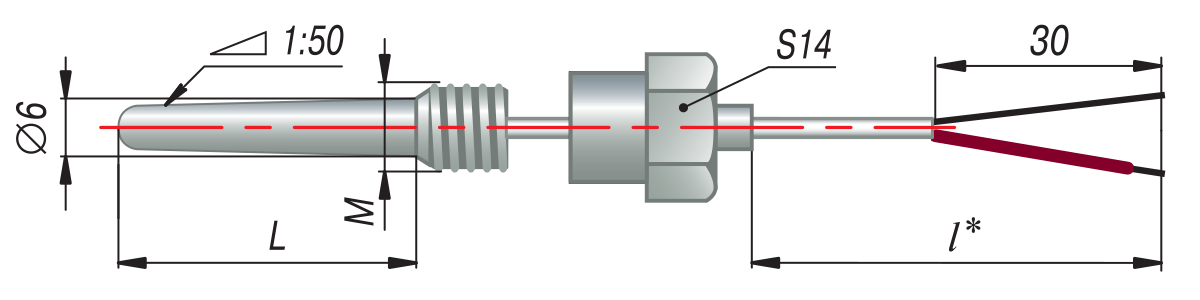

Накидная гайка

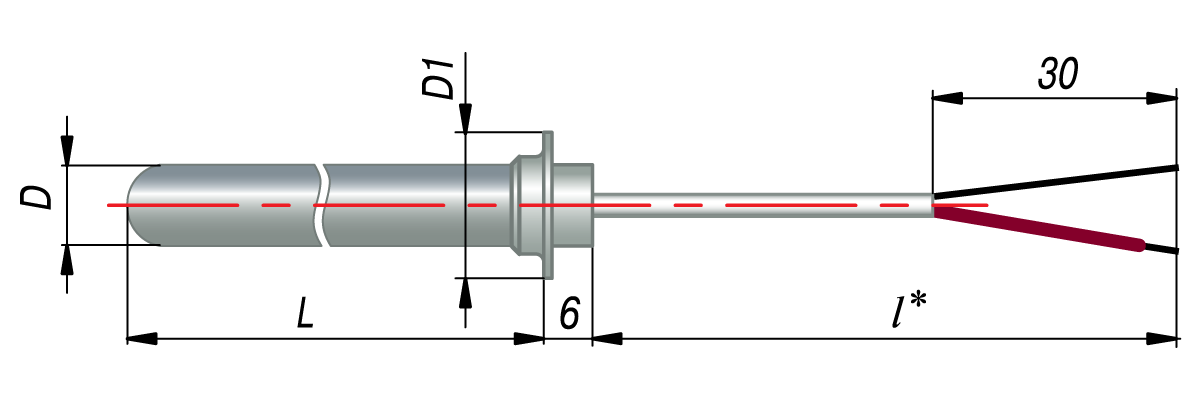

Конструктивное исполнение ДТП054

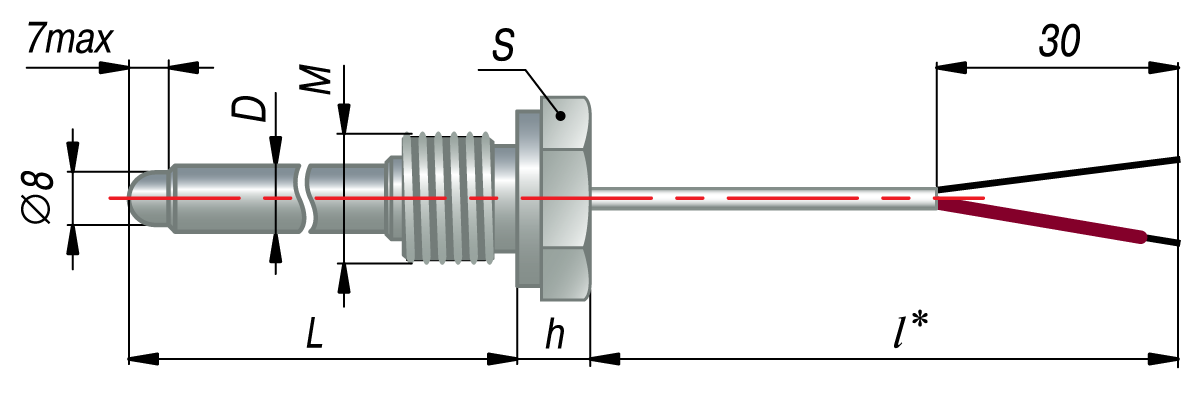

Конструктивное исполнение ДТП084

Конструктивное исполнение ДТП094

Конструктивное исполнение ДТП124

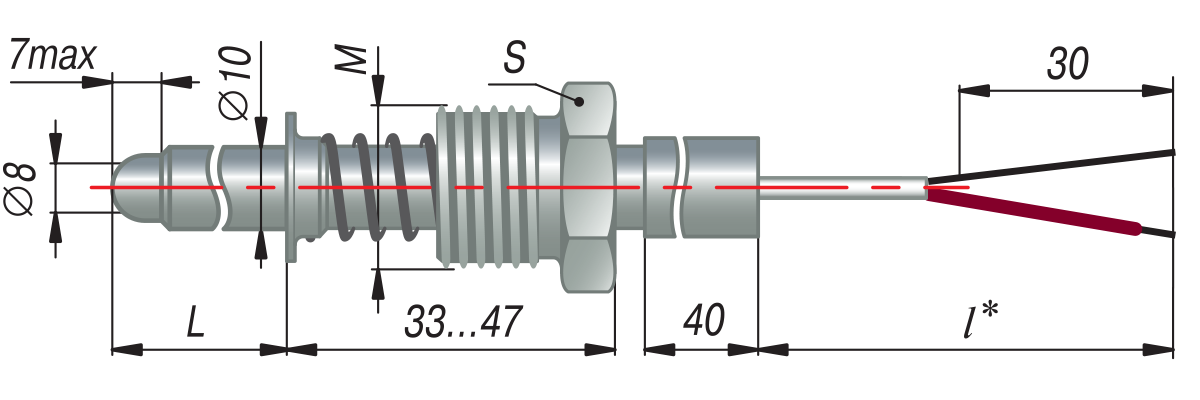

Подвижный штуцер

Конструктивное исполнение ДТП154

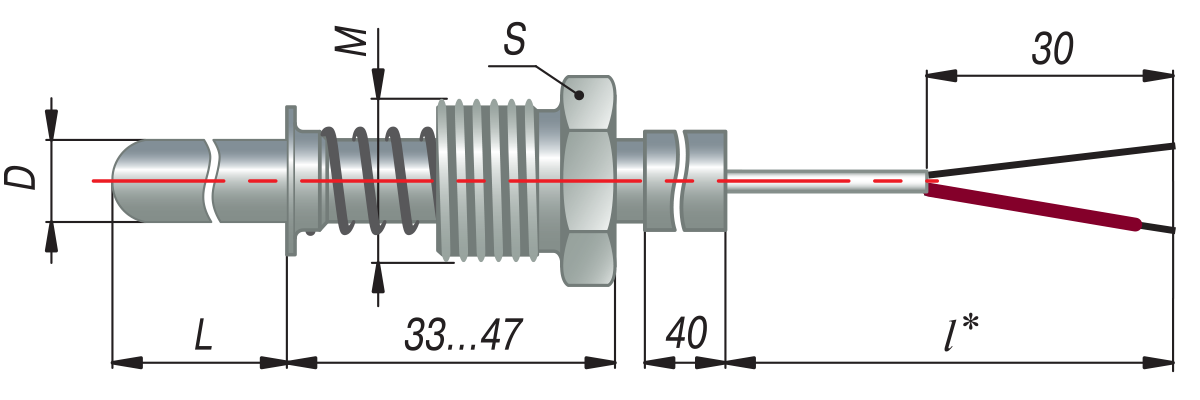

Подвижный штуцер

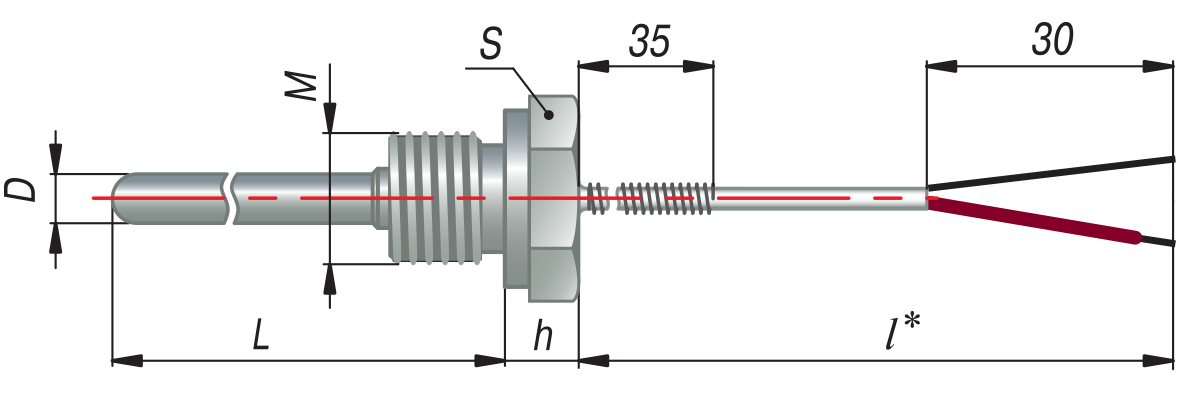

Конструктивное исполнение ДТП194

Конструктивное исполнение ДТП204

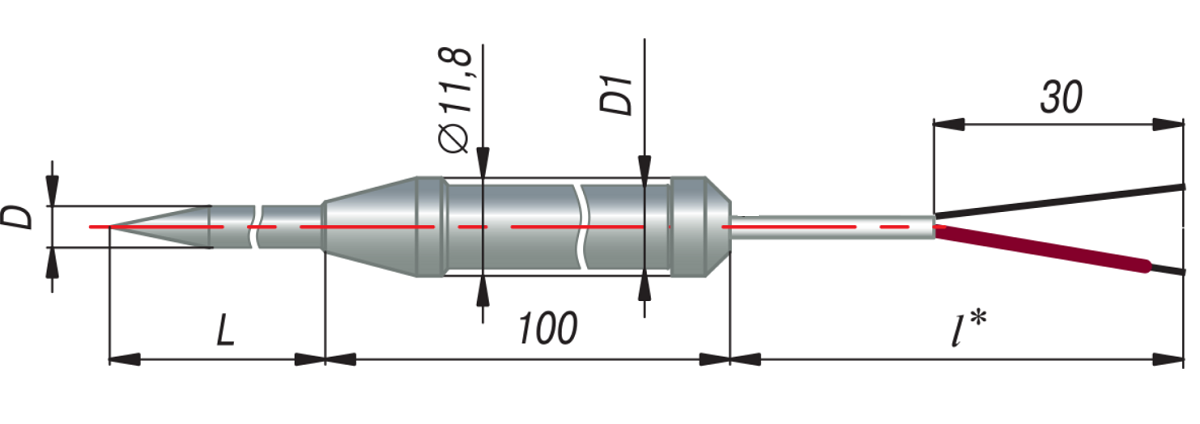

Конструктивное исполнение ДТП 534 и 554

Конструктивное исполнение ДТП 564...594

Конструктивное исполнение ДТП 644

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
Примечания:

1. С кабельным выводом из СФКЭ и диаметром термоэлектродов 0,7 мм изготавливаются только модели с диаметром арматуры 10 мм: 074, 114, 144, 154.
2. С кабельным выводом из СФКЭ изготавливаются:

• Модели с диаметром арматуры 6 мм: ДТПХ124, ДТПХ094.
• Модели с диаметром монтажной части 8 мм, кроме ДТПХ024 и ДТПХ044.

1. С кабельным выводом из СФКЭ и диаметром арматуры 5 мм датчики не изготавливаются.
2. Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.

Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.

Термопарные провода, поставляемые в качестве кабельного вывода совместно с ДТПХхх4

Кабель термопарный тип К (ХА), хромель-алюмель

Конструктивное исполнение

ДКТК011-0,5
ДКТК011-0,7
ДКТК011-1,2
1 – термоэлектродная проволока
2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком

Кабель СФКЭ ХА
2×0,5
1 – термоэлектродная проволока
2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком
3 – обмотка фторопластовой запеченной пленкой
7 – экран из медной луженной оловом проволоки

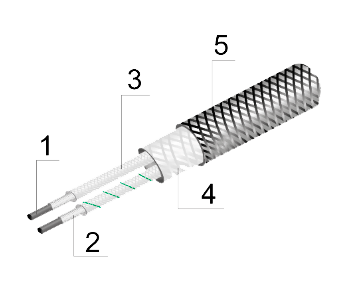

Кабель КТППЭ-ХА
1 – термоэлектродная проволока
2- стеклонить
3 – слюда
4 – стеклонить
5 – экран из нержваеющей стали

ХДТПХХ-ХХ.Х/ХХ


Пример обозначения при заказе: ОВЕН ДТПL054-00.60/1,5
Это означает, что к изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-копель» с диапазоном измерения температуры: -40…+400 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,5 мм, длиной монтажной части 60 мм, длиной кабельного вывода 1,5 м, в корпусе 054.

Класс допуска и диапазон измерения преобразователей термоэлектрических ОВЕН ДТП

НСХ
Класс допуска
Диапазон измерения
Пределы допускаемых отклонений ТЭДС от НСХ
К (ХА)
N(НН)
2
-40…+333 °C включ.
± 2,5 °C
св. 333…+1300 °C
± 0,0075t°C
1
-40…+375 °C включ.
± 1,5 °C
св. 375…+1300 °C
± 0,004t°C
L (ХК)
2
-40…+360 °C включ.
± 2,5 °C
св. 360…+600 °C
± (0,700 + 0,005t) °C
J (ЖК)
1
-40…+375 °C включ.
± 1,5 °C
св. 375…+750 °C
± 0,004t°C
S(ПП)
2
0…+600 °C включ.
1,5 °C
св. 600…+1600 °C
0,0025t°C

t – значение измеряемой температуры °C
