ПРМ

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемых реле ОВЕН ПР:

• ПРМ-1 – 8 дискретных входов DI и 8 дискретных выходов DO.
• ПРМ-2 – 4 аналоговых входа AI и 4 дискретных выходов DO.
• ПРМ-3 – 4 аналоговых входа AI и 2 аналоговых выхода AO.
• ПРМ-4 – 16 дискретных входов DI.
• ПРМ-5 – 16 дискретных выходов DO.
• ПРМ-6 – 16 дискретных входов DI и 12 дискретных выходов DO.

Подключение модулей осуществляется по внутренней шине. Кабель для подключения входит в комплект поставки ПРМ. К ПР можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР и модули ПРМ с разным типом питания.

Совместимые программируемые реле

Модули расширения ПРМ подключаются к ПР, имеющим специальный разъем и поддерживающим работу с ПРМ. На данный момент работу с ПРМ поддерживают следующие ПР:

ПР200
Программируемое реле с дисплеем

ПР102
Программируемое реле на 40 каналов ввода/вывода

ПР103
Программируемое реле с Ethernet

ПР205
Программируемое реле с графическим дисплеем и Ethernet

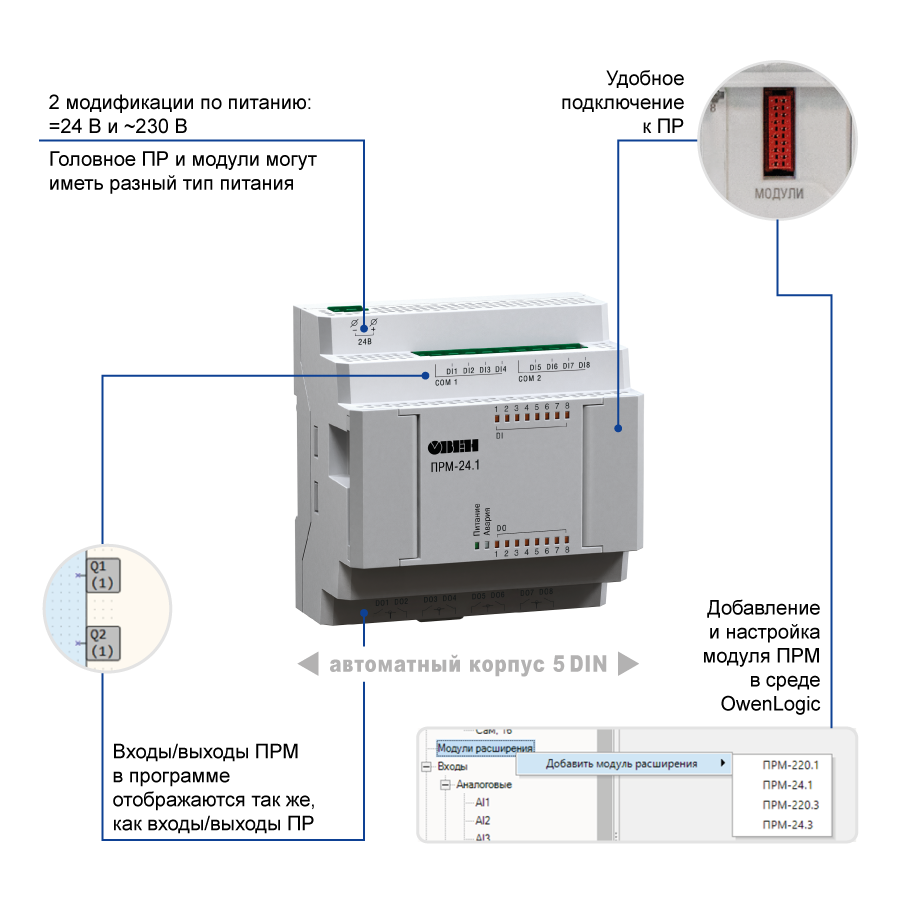

Особенности прибора

Основные особенности модулей ПРМ

• Модульный корпус.
• Ширина корпуса 5 модулей.
• Входы и выходы модуля отображаются на холсте программы так же, как и собственные входы и выходы ПР.
• Входы модулей гальванически развязаны относительно питания.

Связь с ПР и настройка

• Контроль наличия связи с ПР. При потере связи можно установить аварийное положение выходов модуля ПРМ, что увеличивает надежность системы.
• Скорость опроса входов/выходов равна скорости опроса входов/выходов ПР.
• Простая настройка модуля в среде Owen Logic. Модуль ввода/вывода добавляется в проект в несколько кликов.

Монтаж и подключение

• Две модификации модулей на разные питания: 230 В и 24 В.
• Модули имеют свое независимое питание, что повышает надежность системы.
• Можно использовать головное ПР и модули с разным типом питания.
• Удобное подключение, съем и замена модулей даже при плотном монтаже в ограниченном пространстве шкафа.

Отличительные характеристики

Технические характеристики

Технические характеристики ПРМ

Наименование
ПРМ-220.х
ПРМ-24.х
Общие сведения
Диапазон переменного напряжения питания
90…264 В
(номинальное 230 В, при 50 Гц)
-
Диапазон постоянного напряжения питания
127...373 В (номинальное 230 В)
9...30 В (номинальное 24 В)
Гальваническая развязка
есть
Электрическая прочность изоляции между входом питания и другими цепями 220 В и 24 В:
ПРМ-220.1 – 2830 В
ПРМ-220.2 и ПРМ-220.3 – 2300 В
ПРМ-220.4 и ПРМ-220.5 – 2830 В
ПРМ-24.1 – 1780 В
ПРМ-24.2 и ПРМ-24.3 – 510 В
ПРМ-24.4 и ПРМ-24.5 – 2830 В
Потребляемая мощность, не более
ПРМ-220.1, ПРМ-220.2, ПРМ-220.3 – 8 ВА
ПРМ-220.4 и ПРМ-220.5 – 12 ВА
ПРМ-24.1, ПРМ-24.2, ПРМ-24.3 – 4 Вт
ПРМ-24.4 и ПРМ-24.5 – 7 Вт
Тип корпуса
Для крепления на DIN-рейку (35 мм)
Габаритные размеры
88×90×58 мм
Степень защиты корпуса по ГОСТ 14254-96
IP20
Масса прибора, не более (для всех вариантов исполнений)
0,4 кг
Температура окружающего воздуха
ПРМ-х.1, ПРМ-х.3, ПРМ-х.4, ПРМ-х.5: -20…+55 ºC
ПРМ-х.2: -40…+55 ºC

Характеристики дискретных входов ПРМ-1

Наименование
ПРМ-220.1
ПРМ-24.1
Количество
8
Тип
Дискретный фазовый (ДФ)
Дискретный (Д)
Подключаемые датчики
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
-
датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором
Номинальное напряжение питания дискретных входов
~230 В
=24 В
Напряжение питания дискретных входов
~90…264 В
15…30 В
Макс. входной ток
9 мА
5 мА
Ток «логической единицы»
0,75...1,5 мА
2…5 мА
Уровень сигнала «логической единицы»
159...264 В
15…30 В
Уровень сигнала «логического нуля»
0…40 В
-3…+5 В
Гальваническая развязка
Групповая по 4 входа (1…4, 5...8)
Электрическая прочности изоляции
2830 В, групповая – 1780 В

Характеристики дискретных выходов ПРМ-1

Наименование
ПРМ-220.1
ПРМ-24.1
Количество
8
Тип
Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки, не более
5 А при напряжении не более 250 В перем. тока
Cos φ > 0,95;
3 А при напряжении не более 30 В пост. тока
Время переключения из состояния «0» в состояние «1» и обратно
не более 10 мс
Гальваническая развязка
Групповая, по 2 выхода
Электрическая прочность изоляции
2830 В по 2 реле (групповая – 1780 В)

Характеристики дискретно-аналоговых входов ПРМ-2

Наименование
ПРМ-220.2
ПРМ-24.2
Количество
4
Тип
Универсальный дискретно-аналоговых вход (ДАТ)
Тип измеряемых сигналов
4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др.
Работа в дискретном режиме
да
Период обновления значений четырех каналов, не более
1 мс
Разрядность встроенного АЦП
12 бит
Номинальное напряжение питания входов при работе в дискретном режиме
24 В
Предел основной приведенной погрешности при работе с:
Унифицированными сигналами
±0,5 %
Термометрами сопротивления, термисторами РТС и NTC в диапазонах:
0...150 кОм включительно, не более
±1,0 %
151...300 кОм включительно, не более
±2,0 %
Гальваническая развязка
отсутствует
Режим дискретного входа
Порог переключения входа из состояния «логическая единица» в состояние «логический ноль»
1...8 В (устанавливается в Owen Logic)
Порог переключения входа из состояния «логический ноль» в состояние
«логическая единица»
2...9 В (устанавливается в Owen Logic)

Характеристики дискретных выходов ПРМ-2

Наименование
ПРМ-220.2
ПРМ-24.2
Количество
4
Тип
Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки, не более
5 А при напряжении не более 250 В перем. тока cosφ > 0,95
3 А при напряжении не более 30 В пост. тока
Гальваническая развязка
Индивидуальная
Электрическая прочность изоляции
2300 В

Характеристики аналоговых входов ПРМ-3

Наименование
ПРМ-220.3
ПРМ-24.3
Количество
4
Тип измеряемых сигналов
Аналоговый:

• Термопары (ГОСТ Р 8.585-2001)
• Термометры сопротивления (ГОСТ Р 6651-2009)
• Унифицированные сигналы (ГОСТ 26.011-80)

Время опроса одного канала ТС
0,8 сек
Время опроса одного канала ТП /унифицированного сигнала
0,6 сек
Разрядность встроенного АЦП
16 бит
Внутреннее сопротивление аналогового входа, не менее
10 кОм
Внешнее сопротивление для измерения тока
45 ... 50 Ом
Предел основной приведенной погрешности при измерении:
- термоэлектрическими преобразователями
±0,5 %
- термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока
±0,25 %
Гальваническая развязка
отсутствует

Характеристики аналоговых выходов ПРМ-3

Наименование
ПРМ-220.3
ПРМ-24.3
Количество
2
Тип аналогового выхода
универсальный: 4...20 мА/0...10 В (выбирается в Owen Logic)
Разрядность ЦАП
12 бит
Предел основной приведенной погрешности
±0,5 %
Гальваническая развязка
индивидуальная
Электрическая прочность изоляции
510 В

Характеристики дискретных входов ПРМ-4

Наименование
ПРМ-220.4
ПРМ-24.4
Количество
16
Тип
Дискретный фазовый (ДФ)
Дискретный (Д)
Подключаемые датчики
Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
-
Датчики, имеющие на выходе транзистор p-n-p- и n-p-n-типа с открытым коллектором
Номинальное напряжение питания дискретных входов
~230 В
=24 В
Напряжение питания дискретных входов
~90…264 В
15…30 В
Макс. входной ток
9 мА
5 мА
Ток «логической единицы»
0,75...1,5 мА
2…5 мА
Уровень сигнала «логической единицы»
159...264 В
15…30 В
Уровень сигнала «логического нуля»
0…40 В
-3…+5 В
Электрическая прочности изоляции
2830 В, групповая – 1780 В

Характеристики дискретных выходов ПРМ-5

Наименование
ПРМ-220.5
ПРМ-24.5
Количество
16
Тип
Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки, не более
5 А при напряжении не более 250 В перем. тока
Cos φ > 0,95;
3 А при напряжении не более 30 В пост. тока
Время переключения из состояния «0» в состояние «1» и обратно
Не более 10 мс
Электрическая прочность изоляции
2830 В по 2 реле (групповая – 1780 В)

Характеристики дискретных входов ПРМ-6

Наименование
ПРМ-220.6
ПРМ-24.6
Количество
16
Тип
Дискретный фазовый (ДФ)
Дискретный (Д)
Подключаемые датчики
Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
-
Датчики, имеющие на выходе транзистор p-n-p- и n-p-n-типа с открытым коллектором
Номинальное напряжение питания дискретных входов
~230 В
=24 В
Напряжение питания дискретных входов
~90…264 В
15…30 В
Макс. входной ток
9 мА
5 мА
Ток «логической единицы»
0,75...1,5 мА
2…5 мА
Уровень сигнала «логической единицы»
159...264 В
15…30 В
Уровень сигнала «логического нуля»
0…40 В
-3…+5 В
Электрическая прочности изоляции
2830 В, групповая – 1780 В

Характеристики дискретных выходов ПРМ-6

Наименование
ПРМ-220.6
ПРМ-24.6
Количество
12
Тип
Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки, не более
5 А при напряжении не более 250 В перем. тока
Cos φ > 0,95;
3 А при напряжении не более 30 В пост. тока
Время переключения из состояния «0» в состояние «1» и обратно
Не более 10 мс
Электрическая прочность изоляции
2830 В по 2 реле (групповая – 1780 В)

Поддерживаемые датчики и сигналы

Поддерживаемые датчики и сигналы ПРМ-2

Поддерживаемые датчики и сигналы ПРМ-3

Схемы подключения ПРМ-1, ПРМ-4, ПРМ5, ПРМ-6

Схема подключения нагрузки к ВЭ типа электромагнитное реле

Подключение к ПРМ-24.1 дискретных датчиков с выходом типа «сухой контакт»

Подключение к ПРМ-220.1 дискретных датчиков с выходом типа «сухой контакт»

Схема подключения к ПРМ-24.1 трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p–типа с открытым коллектором

Наименование
Количество
Модуль ПРМ
1 шт.
Краткое руководство по эксплуатации
1 экз.
Паспорт и гарантийный талон
1 экз.
Кабель для подключения модуля
1 шт.
Комплект клеммных соединителей
1 экз.
