ОВЕН ДТПХхх5 проволочные

Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до 900 °С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).
Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

• ТХА (К) – для ДТПК
• ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации в диапазоне температур от -40 до +600 °С для ДТПL (ХК) и от -40 до +800 °С для ДТПК (ХА) (до +900 °С в зависимости от материала арматуры):

• вероятность безотказной работы – не менее 0,95 за 16 000 час;
• средний срок службы – не менее 4 лет;
• гарантийный срок эксплуатации – 2 года.

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

• 200 °С – для клеммных головок из алюминиевого сплава;
• 120 °С – для головок из полиамида.

Для монтажа датчиков ДТПХхх5 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Технические характеристики

Характеристика
Значение
ДТПLхх5
ДТПКхх5
Номинальная статическая характеристика (НСХ)
L (ХК) хромель-копель
K (ХА) хромель-алюмель
Рабочий диапазон измеряемых температур
-40...+600 °С
-40…+800°С
-40…+900°С
Класс допуска датчика
2
Условное давление
0,4…10 МПа (в зависимости от конструктивного исполнения)
Исполнение рабочего спая термопары, относительно корпуса датчика
изолированный
неизолированный
Диаметр термоэлектродной проволоки
0,5 мм; 0,7 мм; 1,2 мм
Показатель тепловой инерции, не более:
- с изолированным рабочим спаем
20 с
- с неизолированным рабочим спаем
10 с
Количество рабочих термопар в изделии
1 или 2
Материал защитной арматуры
сталь 12Х18Н10Т
сталь 10Х23Н18
Степень защиты по ГОСТ 14254
С пластмассовой коммутационной головкой – IP54
С металлической коммутационной головкой – IP65
Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %
Тип термоэлектрического преобразователя
Номинальная статическая характеристика (НСХ)
Диаметр проволоки, мм
Температура эксплуатации, °С
Продолжительность эксплуатации, ч
ДТПК (ХА)
хромель – алюмель
5,0; 3,2
800
10000
1000
2000
1200
100
1,5
800
10000
1000
1000
1100
200
1,2
800
10000
1000
500
1100
200
0,7
800
6000
1000
300
0,5
800
1000
1000
100
0,3; 0,2
600
10000
800
200
ДТПL (ХК)
хромель – копель
5,0; 3,2; 1,5
600
10000
800
1000
1,2; 0,7
600
10000
800
500
0,5
600
5000
0,3; 0,2
600
1000

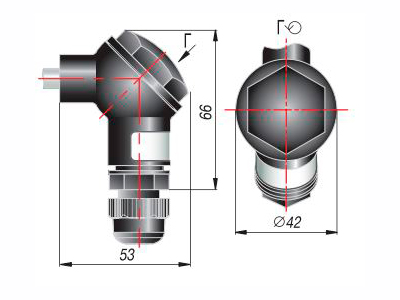

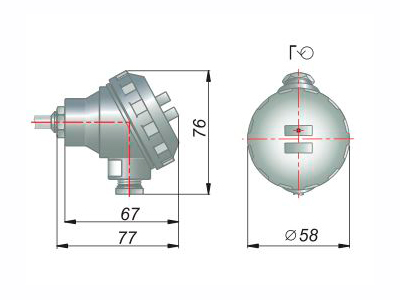

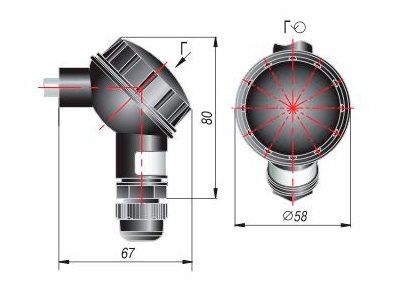

Конструктивное исполнение коммутационной головки для ДТП

Стандартное исполнение

Пластмассовая М16×1,5
Модели с коммутационной головкой ОВЕН ДТП

Металлическая Кабельный ввод М16×1,5
Модели с коммутационной головкой ОВЕН ДТП

Увеличенная
Пластмассовая Кабельный ввод М16×1,5
Модели с коммутационной головкой ОВЕН ДТП

Металлическая
Кабельный ввод М20×1,5 Модели с коммутационной головкой ОВЕН ДТП

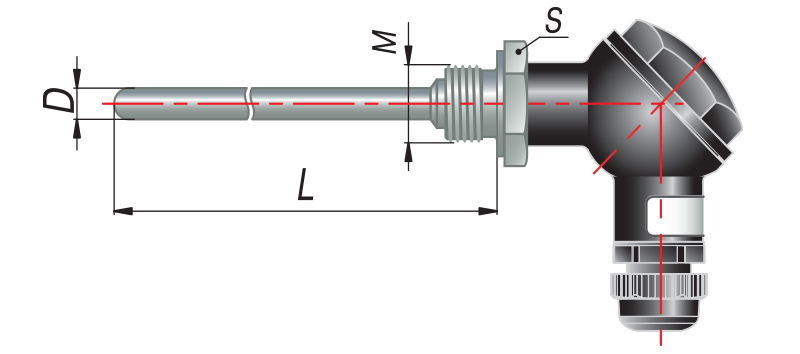

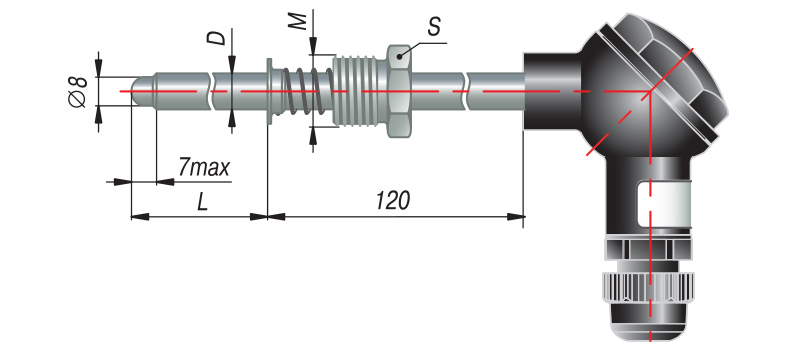

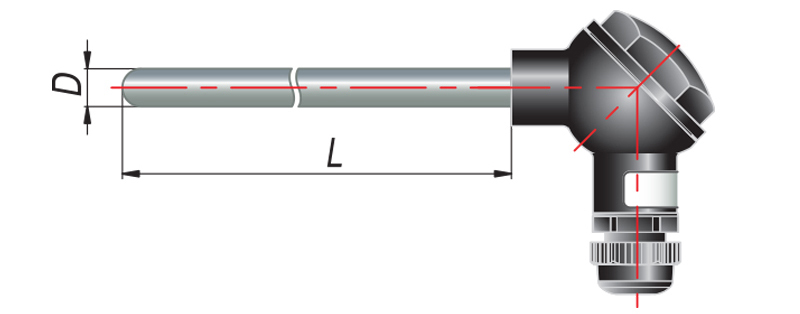

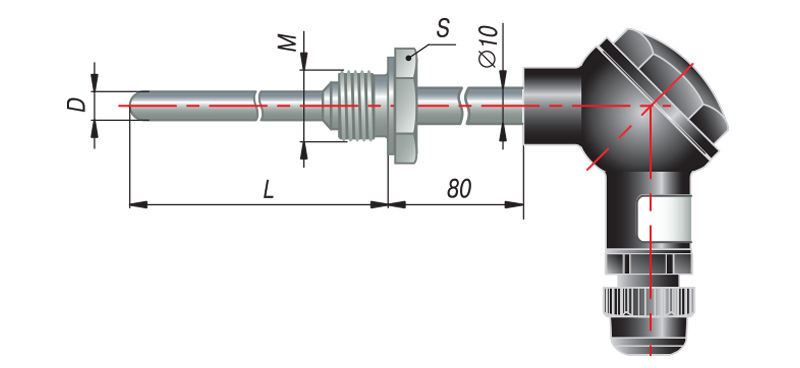

Конструктивные исполнения датчиков

Конструктивное исполнение ДТП015

Конструктивное исполнение ДТП035

Конструктивное исполнение ДТП055

Конструктивное исполнение ДТП065

Конструктивное исполнение ДТП095

Конструктивное исполнение ДТП105

Конструктивное исполнение ДТП185

Конструктивное исполнение ДТП205

** По спецзаказу возможно изготовление датчика с другой резьбой.
Примечания:

1. Исполнение с двумя чувствительными элементами возможно для моделей:

• с диаметром защитной арматуры 8 мм, пластмассовой коммутационной головкой и длиной монтажной части от 60 до 200 мм;
• с диаметром защитной арматуры 8 мм и металлической коммутационной головкой;
• с диаметром защитной арматуры 10 мм.

1. Исполнение с термоэлектродами диаметром 1,2 мм и металлической коммутационной головкой возможно только для моделей с диаметром монтажной части 10 мм: 025, 045, 075, 185, 195, 205 и 215.
2. С пластиковой головкой и термоэлектродами 1,2 мм изготавливаются модели с диаметром арматуры 8 мм и 10 мм.

Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.

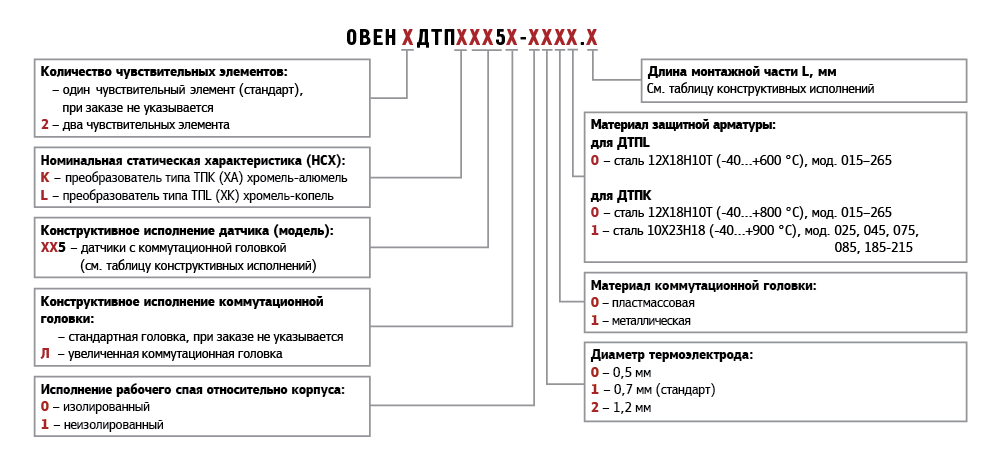

ХДТПХХХ5Х-ХХХХ.Х


Пример обозначения при заказе: ОВЕН ДТПК045-0111.120
Это означает, что к изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – сталь 10Х23Н18 с диапазоном измерения температуры от -40 до +900 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе 045.

Класс допуска и диапазон измерения преобразователей термоэлектрических ОВЕН ДТП

НСХ
Класс допуска
Диапазон измерения
Пределы допускаемых отклонений ТЭДС от НСХ
К (ХА)
N(НН)
2
-40…+333 °C включ.
± 2,5 °C
св. 333…+1300 °C
± 0,0075t°C
1
-40…+375 °C включ.
± 1,5 °C
св. 375…+1300 °C
± 0,004t°C
L (ХК)
2
-40…+360 °C включ.
± 2,5 °C
св. 360…+600 °C
± (0,700 + 0,005t) °C
J (ЖК)
1
-40…+375 °C включ.
± 1,5 °C
св. 375…+750 °C
± 0,004t°C
S(ПП)
2
0…+600 °C включ.
1,5 °C
св. 600…+1600 °C
0,0025t°C
t – значение измеряемой температуры °C
