Кабель МКЭШ

Owen

Кабель МКЭШ

91,20

р.

Ознакомьтесь с обозначениями при заказе данного товара и перейдите
в наш полный каталог для получения подробной информации и материалов.
От 91,20 руб.

Прямые поставки — низкие цены, высокое качество, гарантийное обслуживание
Надёжный поставщик электрооборудования, КИПиА и прочей продукции
Доставка по всей России — от Калининграда до Сахалина, полная поддержка на всех этапах
Склад в Москве — оперативность и соблюдение сроков
Выгодные цены: скидка 3% от цены завода; до 15% при «Проекте»; бесплатная доставка до терминала в г. Москва «ДЛ»/СДЭК при любой сумме, а при существенном заказе — до города/иногда до адреса Покупателя
Отсрочка платежа: по согласованию — частичная предоплата или постоплата

Описание

МКЭШ – это монтажный многожильный кабель с пластмассовой изоляцией. Кабель подходит для подключения датчиков ДТС, ПД, ПДУ с вторичным прибором, а также для питания приборов при постоянном и переменном напряжении сети.
Расшифровка аббревиатуры МКЭШ:
М – монтажный
К – капроновая изоляция
Э – экранированный
Ш – с элементами полиамидного шелка
Число жил может быть от 2 до 14, сечение от 0,35 до 0,75 мм2 на номинальное напряжение до 500 В, частотой до 400 Гц.
Продукция изготовлена в соответствии с ГОСТ 10348-80 «Кабели монтажные многожильные с пластмассовой изоляцией».

ВНИМАНИЕ! Кабель МКЭШ продаётся кратно 10 метрам!

Модель
Конструктивное
исполнение
Электрическое
сопротивление жил
на 1 км провода, Ом, не более
Кол-во жил
и сечение, кв. мм
Тип схемы
подключения датчика
Диапазон рабочих температур, 0С
Внешний
диаметр, мм

Кабели к ДТСХХ5

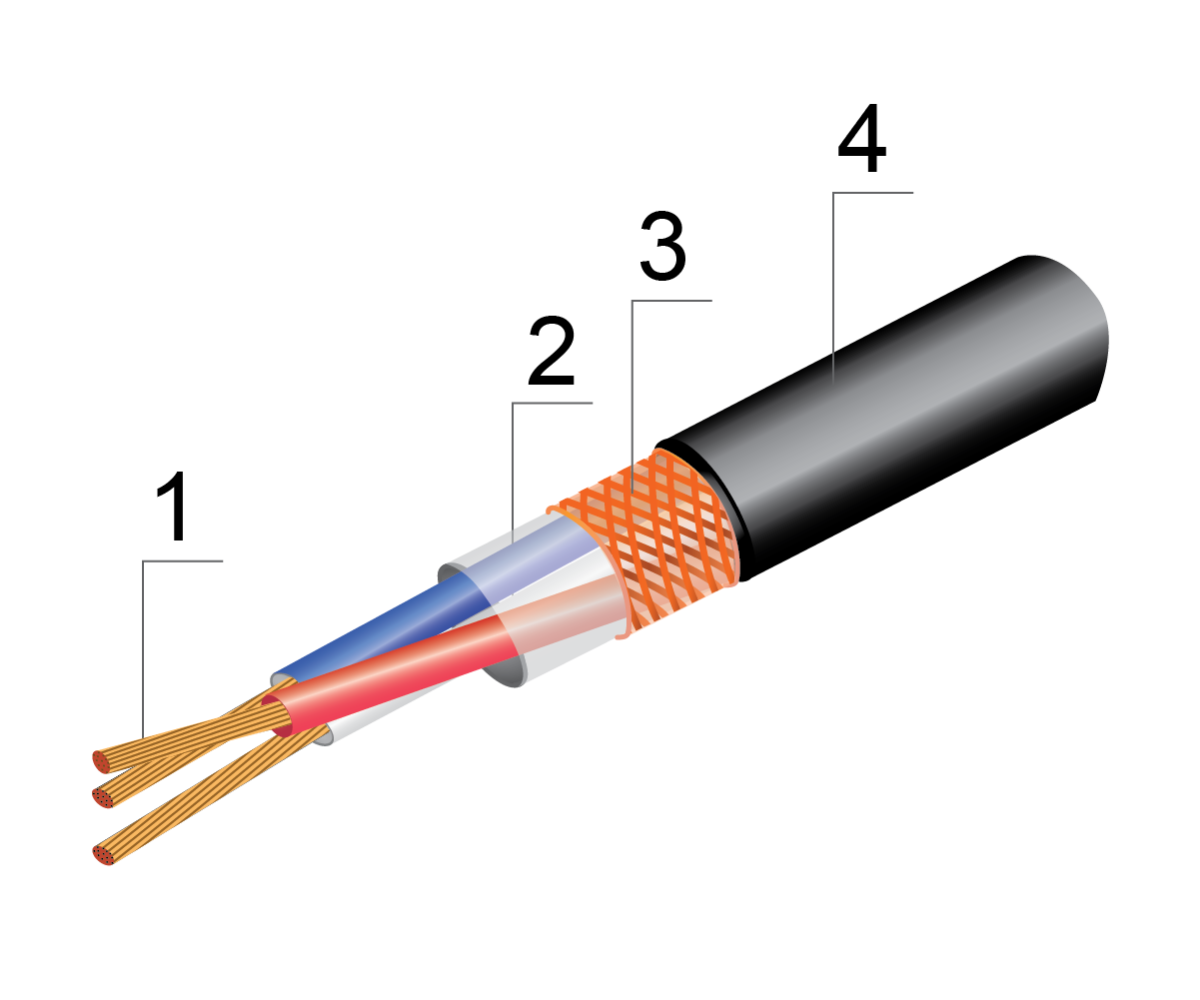

1 – токопроводящие жилы
(медная луженая проволока)
2 – изоляция
(ПВХ пластикат)
3 – экран
(медная проволока)
4 – оболочка (ПВХ пластикат)

Модель
Конструктивное
исполнение
Электрическое
сопротивление жил
на 1 км провода, Ом, не более
Кол-во жил
и сечение, кв. мм
Тип схемы
подключения датчика
Диапазон рабочих температур, 0С
Внешний
диаметр, мм

40,7
2×0,5
2-проводная
-50…+70
7,8
МКЭШ 2×0,75
25,2
2×0,75
8,7
МКЭШ 3×0,35
54,2
3×0,35
3-проводная
7,3
МКЭШ 3×0,5
40,7
3×0,5
8,0
МКЭШ 3×0,75
25,2
3×0,75
8,5
МКЭШ 5×0,35
54,2
5×0,35
5-проводная
9,0
МКЭШ 5×0,75
25,2
5×0,75
10,0

Рекомендация по подключению ДТС без нормирующего преобразователя.
При выборе типа кабеля к термопреобразователю сопротивления необходимо учитывать, что сопротивление линии связи прибора с датчиком не должно превышать 15 Ом
Длина линии связи
Сечение жил кабеля
до 20 м
0,35 мм2
20...50 м
0,5 мм2
50...100 м
0,75 мм2
