УКТ38

УКТ38 измеритель 8-канальный с аварийной сигнализацией предназначено для контроля температуры, давления, влажности, уровня или другой физической величины в нескольких зонах одновременно (до 8-ми) и аварийной сигнализации о выходе любого из контролируемых параметров за заданные пределы.
ОВЕН УКТ38 применяется в качестве аварийного сигнализатора в многозонных печах в пищевой, металлургической и других отраслях промышленности.

Функциональные возможности прибора

• Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.) в нескольких зонах одновременно (до 8-ми)
• Восемь входов для подключения датчиков:
• термопреобразователей сопротивления типа ТСМ и ТСП 50/100, Pt100;
• термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R);
• датчиков с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В.
• Подключение к разным входам датчиков разных типов из числа приведенных в списке для одной модификации
• Сигнализация «АВАРИЯ ОБЪЕКТА» о выходе любой из контролируемых величин за заданные пределы
• Сигнализация «АВАРИЯ ДАТЧИКА» при обрыве или коротком замыкании датчика
• Два выходных реле для включения аварийной сигнализации или аварийного отключения установки
• Индикация измеренных величин и заданных для них уставок на двух встроенных индикаторах
• Программирование кнопками на лицевой панели прибора
• Сохранение заданных параметров при отключении питания

При необходимости удаленного контроля и диспетчеризации следует выбирать прибор ТРМ138 с встроенным интерфейсом RS-485.

Технические характеристики

УКТ38-Щ4.ТС
3,6 с
УКТ38-Щ4.ТП (ТПП)
2,2 с
УКТ38-Щ4.АТ (АН)
2,1 с
Количество выходных устройств
2
Допустимый ток нагрузки, коммутируемый контактами э/м реле
4 А при 220 В (cos φ > 0,4)
Тип корпуса
щитовой Щ4
Габаритные размеры
96×96×145 мм
Степень защиты корпуса
IP54 со стороны передней панели

Характеристики измерительных датчиков

00
ТСМ 100М W100=1,426
ТС
-50...+200 °С
0,1 °С

01
TCM 50M W100=1,426
ТС
-50...+200 °С
0,1 °С

02
TCП 100П W100=1,385 (Pt100)
ТС
-90...+750 °С
0,1 °С

03
ТСП 100П W100=1,391
ТС
-90...+750 °С
0,1 °С

07
ТСП 50П W100=1,385
ТС
-90...+750 °С
0,1 °С

08
ТСП 50П W100=1,391
ТС
-90...+750 °С
0,1 °С

09
TCM 50M W100=1,428
ТС
-50...+200 °С
0,1 °С

14
ТСМ 100М W100=1,428
ТС
-50...+200 °С
0,1 °С

15
ТСМ гр. 23
ТС
-50...+200 °С
0,1 °С

04
ТХК(L)
ТП
-50...+750 °С
0,1 °С

05
ТХА(K)
ТП
-50...+1300 °С
1 °С

19
ТНН(N)
ТП
-50...+1300 °С
1 °С

20
ТЖК(J)
ТП
-50...+900 °С
0,1 °С

17
ТПП(S)
ТПП
0...+1700 °С
1 °С

18
ТПП(R)
ТПП
0...+1700 °С
1 °С

10
Ток 4…20 мА
АТ
0...100 %
0,1 %

11
Ток 0…20 мА
АТ
0...100 %
0,1 %

12
Ток 0…5 мА
АТ
0...100 %
0,1 %

13
Напряжение 0…1 В
АН
0...100 %
0,1 %

Функциональная схема прибора

Входы прибора

УКТ38-Щ4 имеет 8 входов для подключения измерительных датчиков.

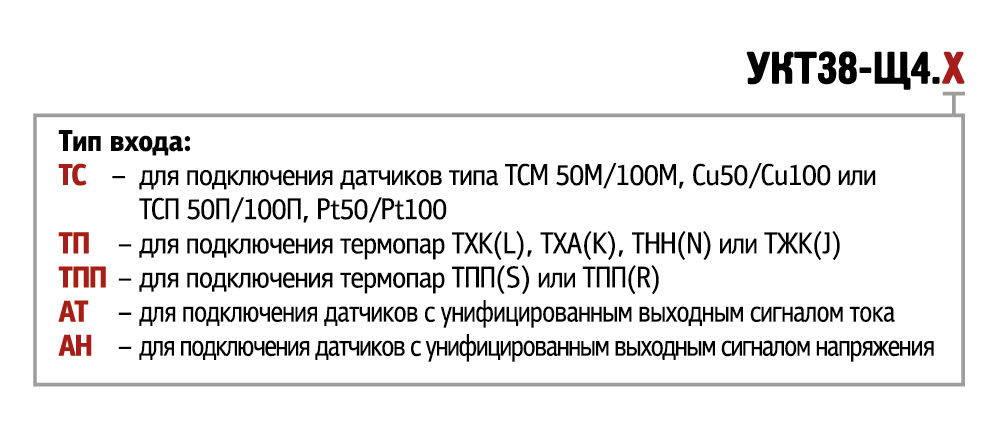

Входы прибора ОВЕН УКТ38-Щ4 выполняются в одной из следующих модификаций:

• ТС для подключения термопреобразователей сопротивления типа ТСМ 50М/100М, ТСП 50П/100П, Pt100;
• ТП для подключения термопар типа ТХК(L), ТХА(K), ТНН(N) и ТЖК(J);
• ТПП для подключения термопар ТПП(S) и ТПП(R);
• АТ для подключения датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА;
• АН для подключения датчиков с унифицированным сигналом напряжения 0…1 В.

Входы могут быть только однотипными.
Модификация входов прибора выбирается пользователем при заказе.
К разным входам можно подключать датчики разных типов, если эти датчики относятся к одной модификации входов.

Цифровая фильтрация и коррекция входного сигнала

ОВЕН УКТ38-Щ4 осуществляет цифровую фильтрацию входного сигнала от помех.
Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.

Сигнализация или двухпозиционное регулирование

Сигнал с каждого входа прибора поступает на жестко закрепленный за ним двухпозиционный регулятор (компаратор, устройство сравнения), который чаще всего используется для сигнализации о выходе контролируемой величины за заданные пределы.
УКТ38-Щ4 имеет 4 типа сигнализации «Авария объекта» (4 типа логики срабатывания двухпозиционного регулятора):

• о снижении контролируемого параметра ниже заданной границы («прямой гистерезис»);
• о превышении контролируемым параметром заданной границы («обратный гистерезис»);
• о входе контролируемого параметра в заданные границы (П-образная логика);
• о выходе контролируемого параметра за заданные границы (U-образная логика).

Для каждого из 8-ми каналов контроля может быть задан свой тип сигнализации и своя уставка.

Выходные устройства прибора ОВЕН УКТ38-Щ4

В качестве выходных устройств в УКТ38-Щ4 установлены 2 электромагнитных реле.
Реле 1 «Авария объекта» срабатывает при выходе любого из контролируемых параметров за заданные для границы.
Реле 2 «Авария датчика» срабатывает:

• для термопреобразователей сопротивления – при обрыве или коротком замыкании датчика;
• для термопары – при обрыве.

Схема подключения прибора модификации УКТ38-Щ4-ТС с термопреобразователями сопротивления типа ТСМ, ТСП

Схема подключения приборов модификаций УКТ38-Щ4-АТ и УКТ38-Щ4-АН с активными датчиками

Схема подключения приборов модификаций УКТ38-Щ4-ТП и УКТ38-Щ4-ТПП с термоэлектрическими преобразователями

Схема подключения выходных реле

1. Прибор УКТ38-Щ4
2. Руководство по эксплуатации
3. Паспорт и Гарантийный талон
4. Комплект крепежных элементов
5. Методика поверки (по требованию заказчика)

Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
