Промежуточные реле KIPPRIBOR серии SR

Промежуточные реле KIPPRIBOR серии SR предназначены для коммутации постоянного/переменного напряжения в цепях управления и сигнализации. Оптимально подходят для организации релейных логических схем, а также развязки и согласования управляющих выходов приборов (терморегуляторов ТРМ, контроллеров ПЛК, датчиков с дискретными выходами и т.д.) с коммутируемой ими нагрузкой.
Основным достоинством промежуточных реле серии SR является оптимальное сочетание эксплуатационных параметров, таких как миниатюрность корпуса и высокая коммутационная способность контактов. Ширина реле серии SR, установленного в монтажную колодку PYF-011 не превышает 6,3 мм, а коммутационная способность контактов при этом составляет 6 А (по AC-1). Такое сочетание эксплуатационных параметров позволяет заменить промежуточными реле KIPPRIBOR серии SR большинство общепромышленных реле и реле в компактном корпусе, значительно сэкономив при этом пространство для монтажа.
Конструкция промежуточных реле серии SR позволяет осуществлять их монтаж двумя способами:

• Установка на DIN-рейку при помощи монтажной колодки PYF-011:

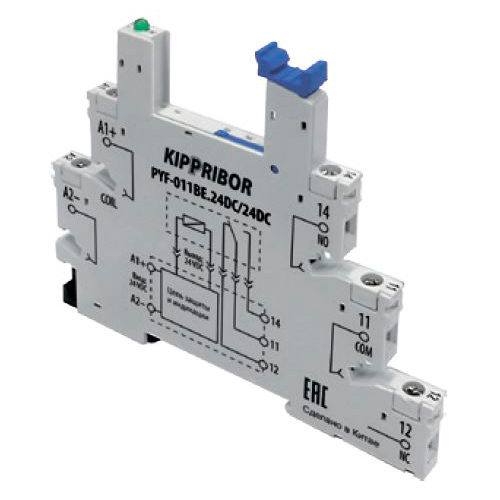

• 3-ярусная колодка с винтовыми клеммами PYF-011BE/3.24DC.24DC для реле SR-203.D.

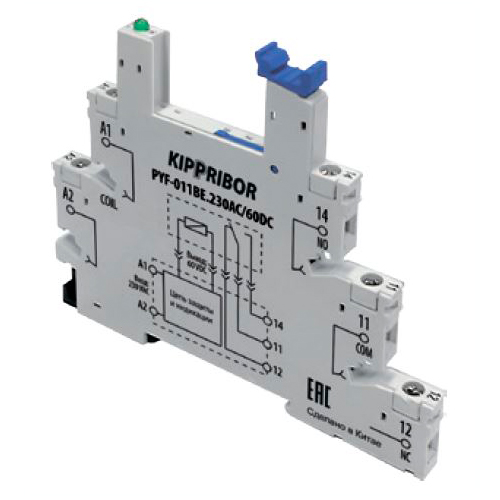

• 3-ярусная колодка с винтовыми клеммами PYF-011BE/3.240AC.60DC для реле SR-204.D.
• Непосредственная установка на печатную плату путем пайки.

Преимущества миниатюрных реле серии SR:

• Ультракомпактные размеры реле и колодки позволяют экономить монтажное пространство в шкафу;
• Взаимозаменяемость реле SR с аналогичными реле импортных производителей (Schneider Electric: серия RSL1GB; Finder: серия 34.51; Phoenix Contact: серия REL-MR);
• Универсальный монтаж на ДИН-рейку и печатную плату расширяет сферы применения реле серии SR;
• Модуль индикации и защиты, встроенный в колодки PYF-011 избавляет от необходимости приобретать данные аксессуары за дополнительную плату.
• Наличие доп. аксессуаров обеспечивает удобство монтажа и идентификации реле в шкафу управления.

Технические характеристики интерфейсных промежуточных реле KIPPRIBOR серии SR

Характеристика
Значение
Время включения (при Uном.)
не более 8 мс
Время выключения (при Uном.)
не более 4 мс
Диапазон рабочих температур
–40...+85 °С
Относительная влажность
5%...85% RH
Атмосферное давление
86...106 кПа
Ударопрочность
5g (длительность полуволны синусоиды ударного импульса 11 мс)
Виброустойчивость
10…55 Гц (удвоенная амплитуда)
Масса
приблизительно 5 г
Электрические характеристики контактов
Номинальные ток и напряжение
6 А при 250 VAC / 30 VDC
Минимальная коммутируемая нагрузка
1000 мВт (10 В/10 мА)
Начальное сопротивление
не более 100 МОм
Материал
серебряный сплав (AgNi)
Электрический ресурс
не менее 105
Механический ресурс (при 300 вкл./мин)
не менее 107
Сопротивление пробоя между группами контактов
не менее 1000 В ~ в течение 1 минуты
Электротехнические характеристики катушки

Постоянный ток (DC)
Номинальное напряжение питания Uном.
24 VDC
60 VDC
Напряжение включения (при 23 °С)
не менее 0,75 Uном.
не менее 0,8 Uном.
Напряжение выключения (при 23 °С)
не более 0,05 Uном.
не более 0,05 Uном.
Мощность
0,17 Вт
0,21 Вт
Сопротивление пробоя между катушкой и контактами
не менее 4000 В ~ в течение 1 мин.

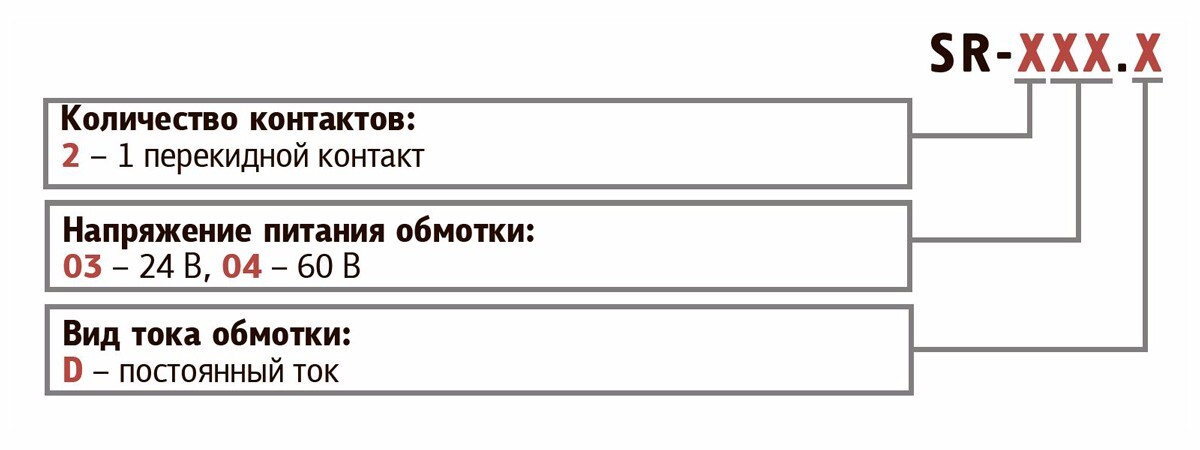

Модификации интерфейсных промежуточных реле KIPPRIBOR серии SR

Модификация реле
Характеристики
SR-203.D
24 VDC, 6 А при 250 VAC / 30 VDC
SR-204.D
60 VDC, 6 А при 250 VAC / 30 VDC

Колодки для монтажа на DIN-рейку

3-ярусная колодка с винтовыми клеммами PYF-011BE/3.24DC.24DC для реле SR-203.D

3-ярусная колодка с винтовыми клеммами PYF-011BE/3.240AC.60DC для реле SR-204.D

Комплект поставки и упаковка

В комплект поставки входит реле (1 шт.). Колодки и аксессуары приобретаются отдельно
Возможные варианты упаковки
Картонная коробка
Транспортная коробка
Количество реле в упаковке
200
2000 шт.
Масса брутто
не более 1,1 кг.
не более 11,2 кг

Габаритные размеры и схемы подключения промежуточных реле KIPPRIBOR серии SR

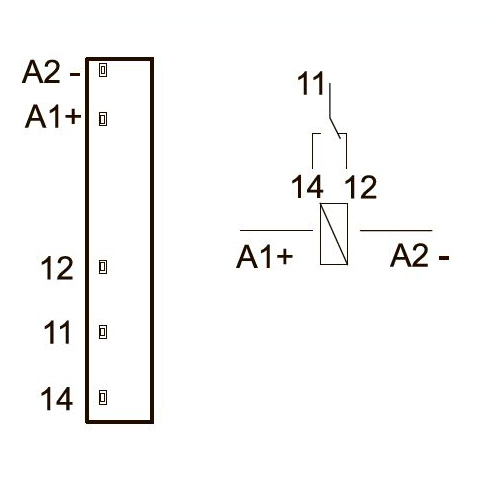

Схема подключения интрефейсных промежуточных реле KIPPRIBOR серии SR

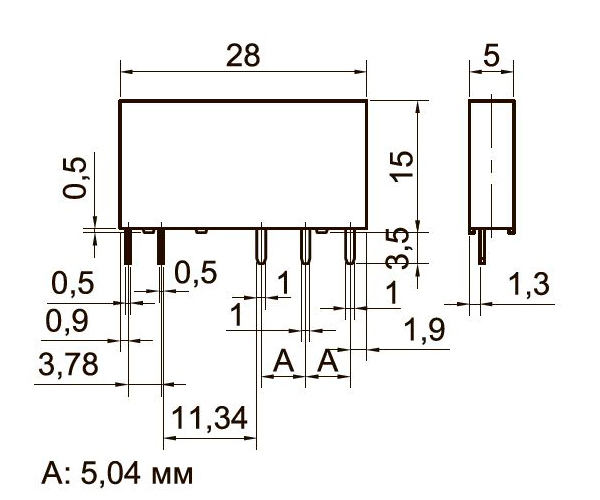

Габаритные размер ультратонких промежуточных реле KIPPRIBOR серии SR
