Датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, PT100, 100П (только 4…20 мА)) и используются, когда расстояние от точки измерения до вторичного прибора более 100 метров, а также в тех случаях, когда вторичные приборы (например, контроллеры) работают только с унифицированными сигналами. При заказе датчика с HART-протоколом появляется возможность передавать информацию об измеряемой величине в цифровом виде HART-протокола вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).
Среда измерения
Твердые, жидкие, газообразные и сыпучие среды.
В состав термопреобразователей входят:
Первичный преобразователь (термозонд) – термопреобразователь сопротивления (ДТС).
Измерительные преобразователи НПТ-3 или преобразователь «4…20 мА + HART», встроенные в головку датчика.
Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.
Использование в составе изделия преобразователя позволяет получать данные об измеренной температуре по 4…20 мА или HART-протоколу в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью. Стандартный срок производства – от 8 рабочих дней
Особенности монтажа ДТС325М
При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия:
Плотно прижать пластину (1) к трубопроводу (4) с помощью хомута (5).
Для обеспечения эффективного теплового контакта пластины (1) и трубопровода (4) применить термопасту (2).
Арматуру датчика по всей длине укрыть теплоизоляционным материалом (3) для труб.
Особенности монтажа ДТС305М
Тех. хар-тики
Технические характеристики
Наименование Значение ДТCхх5.И ДТCхх5.И-H Номинальное значение напряжения питания (постоянного тока) 24 В Диапазон допустимых напряжений питания (постоянного тока) 12...36 В Максимальная мощность, потребляемая преобразователем 0,8 Вт Диапазон выходного тока преобразователя 4...20 мА Интерфейс HART Нет Есть Вид зависимости «ток от температуры» линейная Нелинейность преобразования, не хуже ±0,2 % Разрядность цифро-аналогового преобразователя, не менее 12 бит Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления, Ом, не более 30 Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более 100 Номинальное значение сопротивления нагрузки (при напряжении питания 24 В) 533 Ом ±5 % Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В) 1067 Ом Пульсации выходного сигнала 0,6 % Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более 30 с Показатель тепловой инерции, не более 20...40 с Материал защитной арматуры сталь 12Х18Н10Т AISI 316 – для ДТС305М CLAMP Степень защиты IP54 IP65 – для датчиков с металлической головкой IP67 – для ДТС305М CLAMP Параметры CLAMP DN 25, DN 32, DN 40 (50,5 мм) DN 50 (64 мм) Давление измеряемой среды – не более 1,6 МПа - Средний срок службы
не менее 10 лет

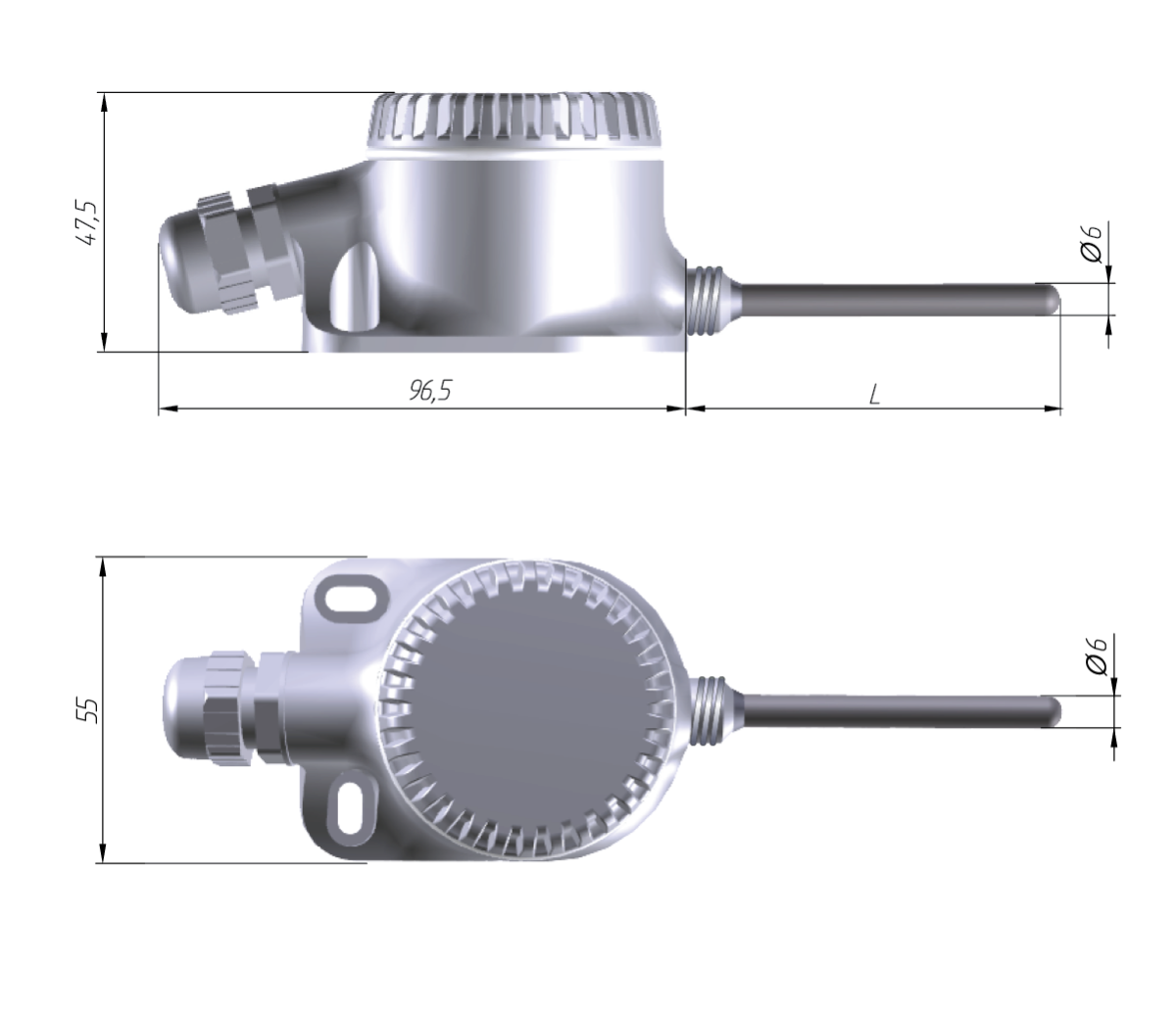

Констр. исп.
ДТС015 термосопротивления с выходным сигналом 4…20 мА ДТС035 термосопротивления с выходным сигналом 4…20 мА ДТС335 термосопротивления с выходным сигналом 4…20 мА ДТС055 термосопротивления с выходным сигналом 4…20 мА ДТС065 термосопротивления с выходным сигналом 4…20 мА ДТС095 термосопротивления с выходным сигналом 4…20 мА ДТС105 термосопротивления с выходным сигналом 4…20 мА ДТС325 термосопротивления с выходным сигналом 4…20 мА ДТС405Л термосопротивления с выходным сигналом 4…20 мА ДТС305М термосопротивления с выходным сигналом 4…20 мА
Модификации
ДТСХХ5М-Х.Х.Х.Х.И [ХХ]
Пример обозначения при заказе: ДТС045М-100М.0,5.120.МГ.И[1] Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 100М, модель конструктивного исполнения 045, класс точности 0,5 %, с длиной монтажной части 120 мм, металлической коммутационной головкой, со встроенным нормирующим преобразователем НПТ-3, диапазоном преобразования температур: -50…+180 °С. Пример обозначения при заказе: ДТС035М-50М.0,5.120.И[1] Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 50М, модель конструктивного исполнения 035, класс точности 0,5 %, с длиной монтажной части 120 мм, пластиковой коммутационной головкой, со встроенным нормирующим преобразователем НПТ-3, диапазоном преобразования температур: -50…+180 °С. Пример обозначения при заказе: ДТС045М-РТ100.0,5.200.МГ.G1/2.И [12] Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый РТ100, модель конструктивного исполнения 045, класс точности 0,5 %, длиной монтажной части 200 мм, металлической коммутационной головкой, с трубной резьбой G1/2, со встроенным нормирующим преобразователем НПТ-3, диапазоном преобразования температур: -50…+100 °С.
Обозначение при заказе ДТС125М
ДТС125М-Х.Х.Х.Х.Х[ХХ]
Обозначение при заказе ДТС305М
ДТС305М-РТ100.Х.Х.МГ.CLХ.И [Х]
Подключение
Схемы подключения
Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 500 Ом ± 5,0 %. Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствам
Датчик с цифровым выходным сигналом HART-протокола имеет возможность передавать информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом). Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протокол
HART-интерфейс подразумевает работу в режиме «ведущий-ведомый» (master-slave), при этом датчик выступает в качестве ведомого (slave). Соответственно, необходимо наличие в сети ведущего (master), в качестве которого может использоваться ПК или прибор высокого уровня, например, ПЛК. В системе, построенной с применением интерфейса HART, можно использовать до 15 датчиков, подключенных параллельно. При этом подключение HART-коммуникатора или ПК с HART-модемом выполняется к точкам АБ или БВ (см. инструкцию по подключению на конкретный HART-модем или HART-коммуникатор). Схема подключения нескольких датчиков в системе, построенной с применением интерфейса HART
ПРИМЕЧАНИЕ. При подключении нескольких датчиков каждый из них должен иметь свой уникальный номер. Номер датчику присваивается во время конфигурирования.
