НП-КП20

ОВЕН НП-КП20 предназначен для взаимного преобразования интерфейсов USB и UART. Позволяет подключать к ПК через USB и настраивать устройство НПТ-2: задавать тип датчика, задавать диапазон преобразования и другие настройки при помощи конфигуратора НПТ-2.

Основные отличительные характеристики

• Взаимное преобразование интерфейсов USB и UART.
• Создание виртуального COM – порта.
• Питание от шины USB

Список поддерживаемых приборов

• НПТ2

Технические характеристики

Наименование
Значение
Питание
Постоянное напряжение (на шине USB), В
от 4,75 до 5,25
Потребляемая мощность, Вт, не более
0,5
Интерфейс USB
Стандарт интерфейса
USB2.0
Длина линии связи с внешним устройством, м, не более
1,5
Скорость обмена данными
до 115200 бит/с
Используемые линии передачи данных
D+, D-
Приемо-передатчик UART
Длина линии связи с внешним устройством, м не более
0,3
Количество подключаемых приборов
1
Используемые линии передачи данных
RX, TX
Горячее включение
допускается
Корпус
Габаритные размеры, мм
66×46×22
Степень защиты
IP20
Масса, г, не более
50
Гальваническая изоляция
USB - UART
Отсутствует

Схемы подключения

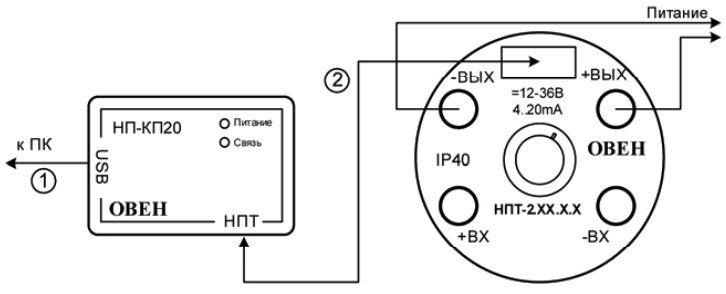

Схема подключения НП-КП20 к НПТ
1 – Комплектный кабель «USB 2.0 тип А-В, 1,5м»
2 – Комплектный кабель «КШ8
