Блоки питания ОВЕН БП30Б-С, БП60Б-С, БП120Б-C предназначены для питания стабилизированным напряжением 24 В постоянного тока приборов автоматики и других радиоэлектронных устройств. Преимущества блоков питания для тяжелых условий эксплуатации ОВЕН БП30Б-С, БП60Б-С, БП120Б-C:
Сохраняют стабильное выходное напряжение и 100 % выходной мощности в широком диапазоне температур: от -40 до +70 °С.
Выдерживают перегрузку по току до 110 %.
Имеют низкий уровень пульсаций выходного напряжения (< 0,5 % Uвых).
Обеспечивают высокий КПД (более 85 %).
Защищают от КЗ в цепях 24 В постоянного тока.
Не требует дополнительного охлаждения.

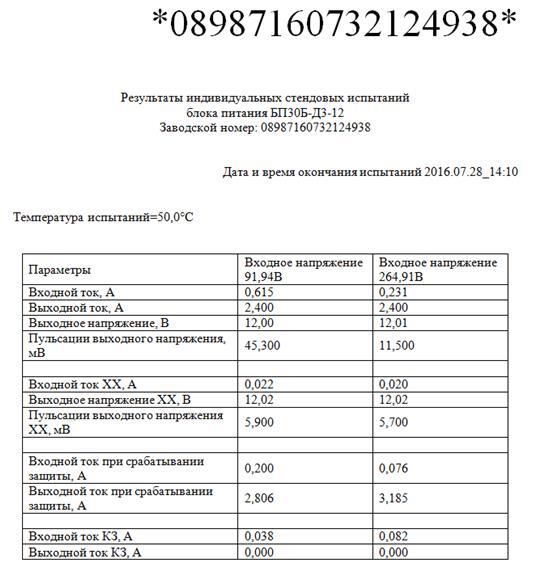

Современная схемотехника обеспечивает максимально эффективное отведение тепла при работе в условиях высоких и низких температур. Выпускаются в пластиковых корпусах с креплением на DIN-рейку. Все компоненты блоков питания БПхБ-С протестированы на устойчивую работу в условиях низких (до -40 ºС) и высоких (до +70 ºС) температур.
Основные функции
Преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение.
Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.

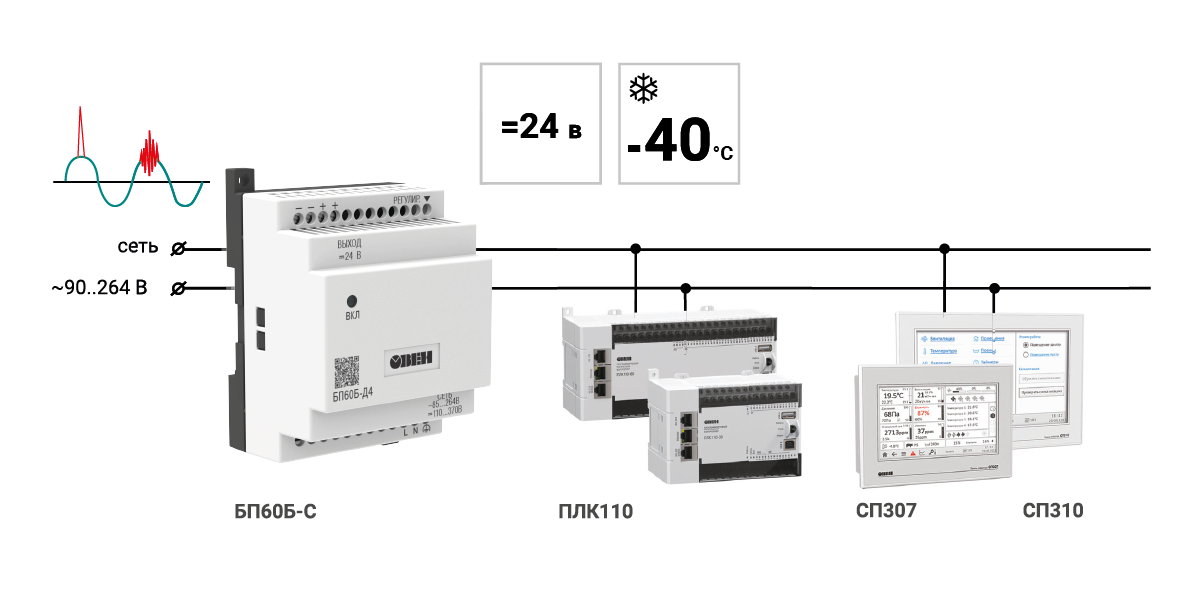

Успешный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.д.).
Защита от перенапряжения и импульсных помех на входе.
Защита от перегрузки, короткого замыкания и перегрева.
Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
Индикация о наличии напряжения на выходе.
Система контроля и регулирования температуры
Тех. характеристики
Технические характеристики
Параметр Значение Входное напряжение: – переменного тока 90...264 В – постоянного тока 110...370 В Частота входного переменного напряжения 47...63 Гц Коррекция выходного напряжения 22...26 В Нестабильность выходного напряжения при изменении напряжения питания ±0,2 % Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax ±0,25 % Электрическая прочность изоляции: – вход – выход (действующее значение) 3 кВ – вход – корпус (действующее значение) 1,5 кВ Коэффициент полезного действия Не менее 85 % Степень защиты корпуса (со стороны передней панели) IP20
Условия эксплуатации
Параметр Значение Температура окружающего воздуха –40...+70 °С Атмосферное давление 86...106,7 кПа Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) не более 80 %
Функц. возможности
Защита по перегрузке типа «ограничение выходного тока»
Защита от короткого замыкания
При возникновении короткого замыкания блоки питания ОВЕН БП30Б-С, БП60Б-С, БП120Б-С, уходят в режим «отсечки» до восстановления.
Защита от перегрева
При перегреве блоки питания ОВЕН БП30Б-С, БП60Б-С, БП120Б-С уходят в режим «отсечки». График снижения мощности ОВЕН БП30Б-С, БП60Б-С, БП120Б-С в зависимости от температуры окружающей среды. Затемненная область на графике показывает область температур и нагрузок, в которых допускается эксплуатация блока питания.
Модификации

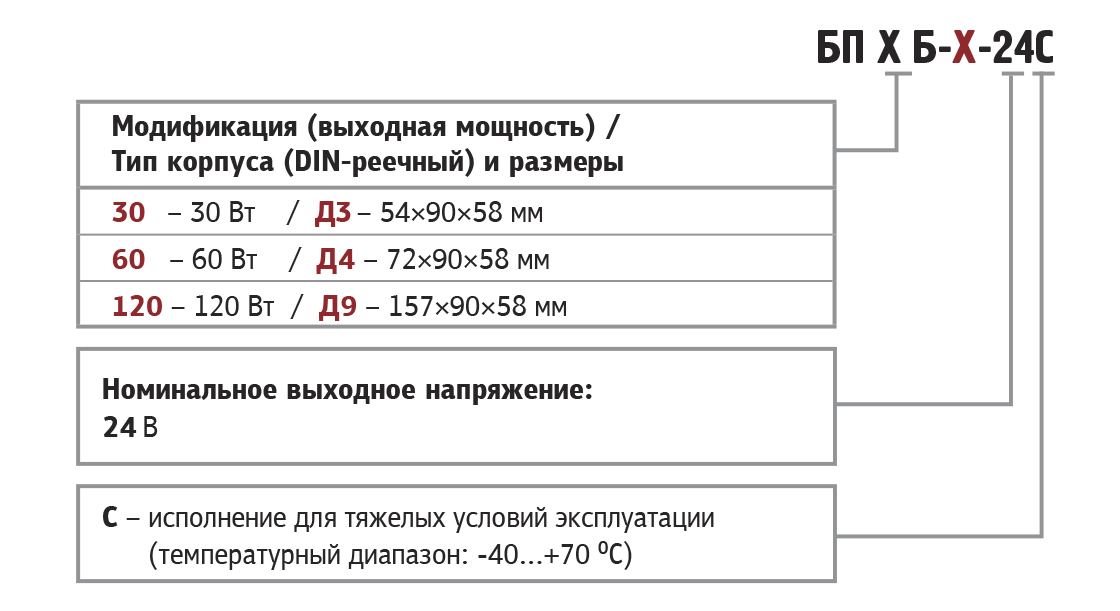

БПХБ-Х-24С
Габ. размеры
Габаритные и установочные размеры

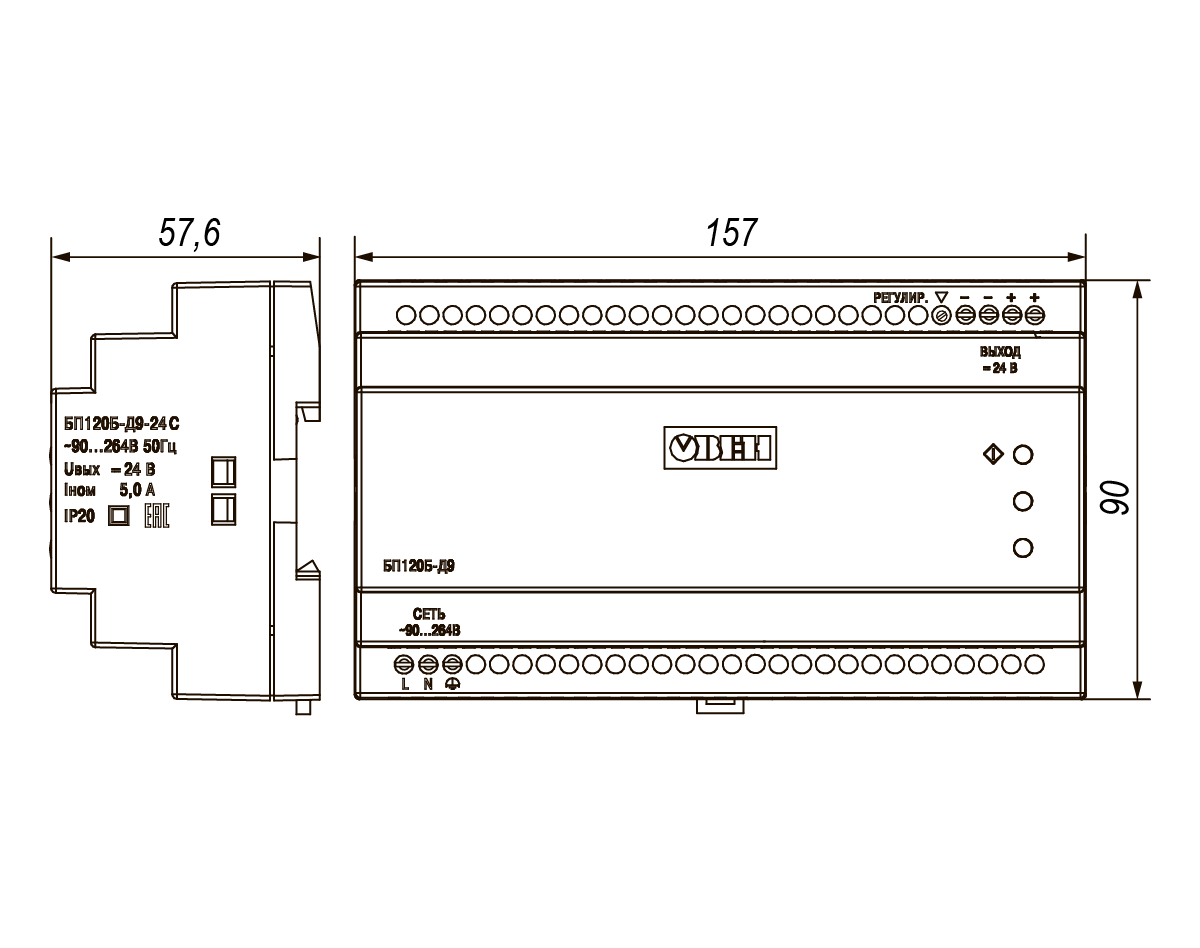

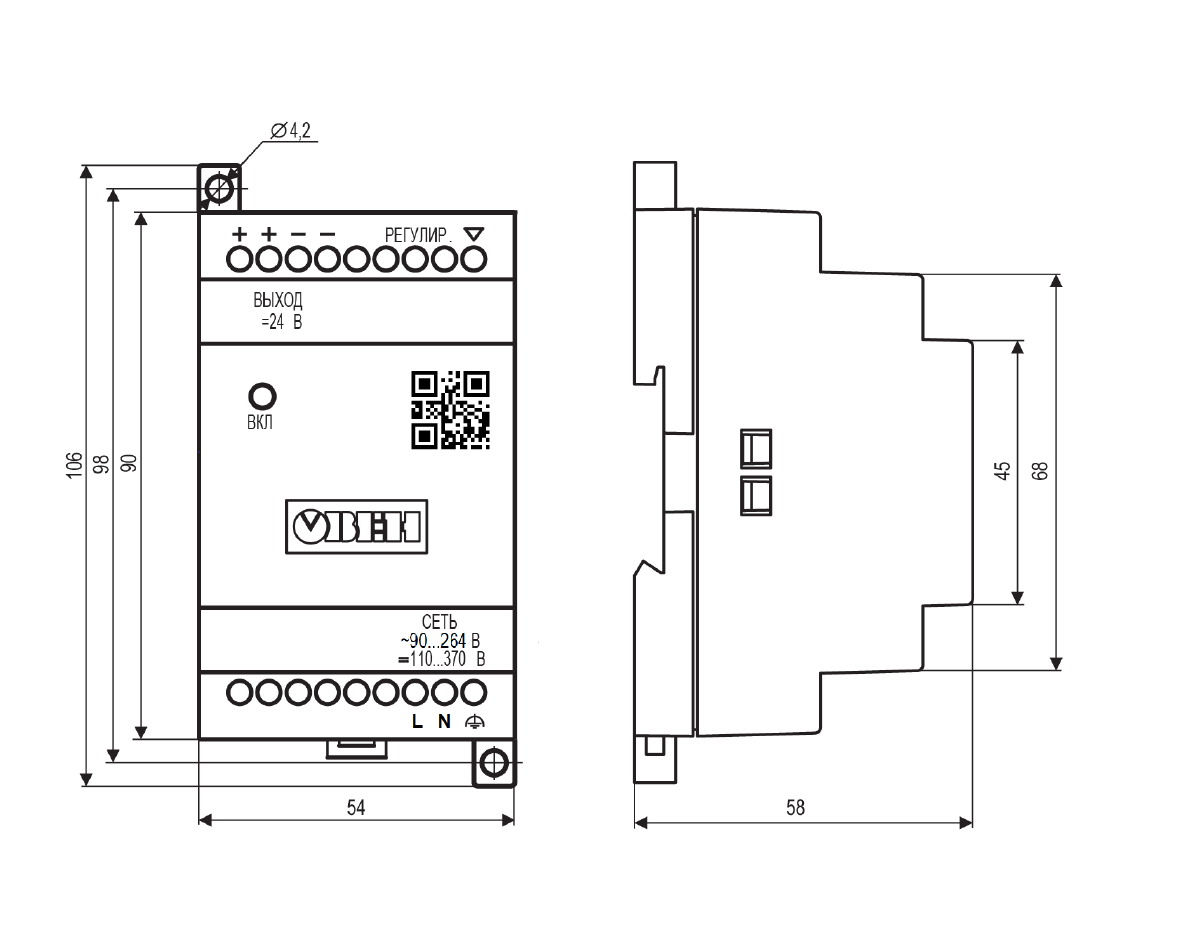

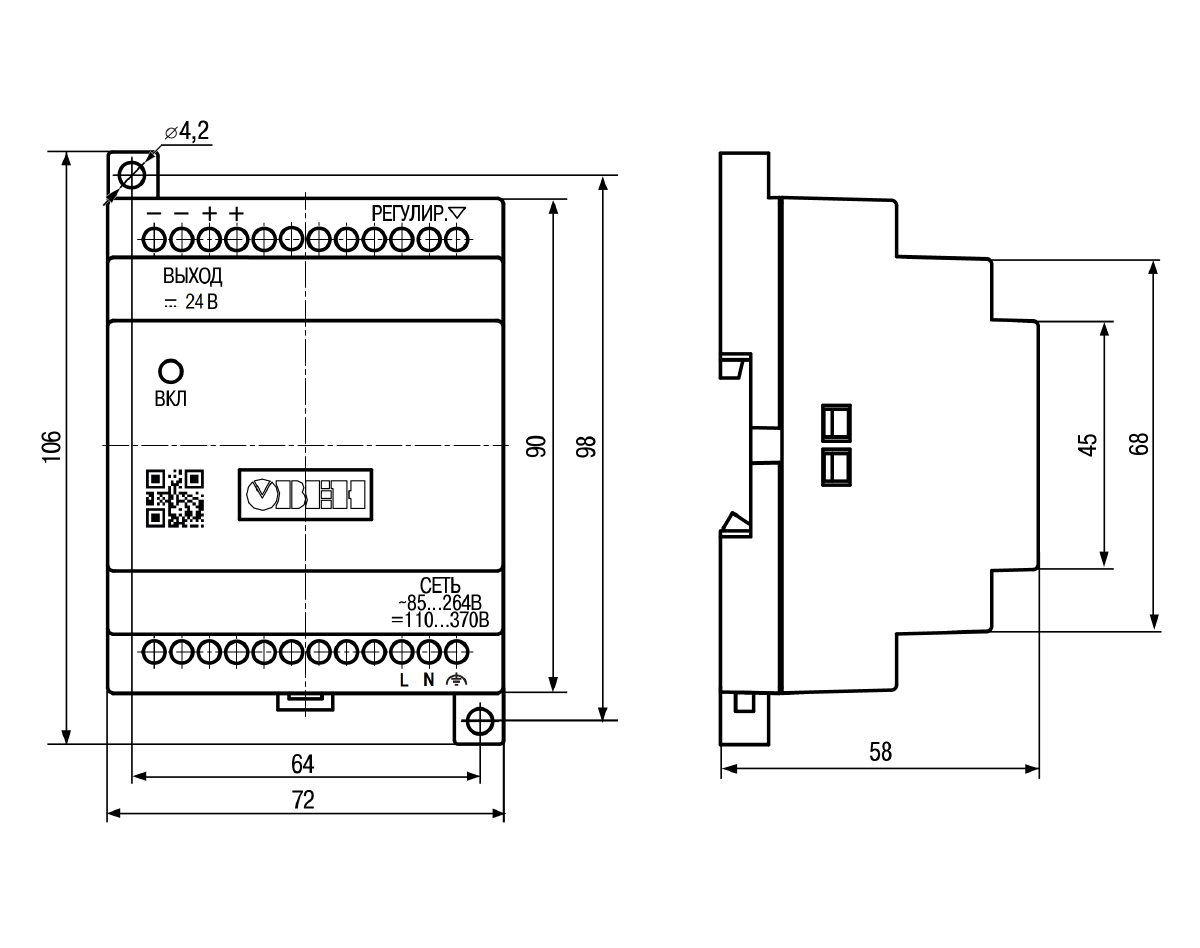

Габаритные размеры ОВЕН БП30Б-С Габаритные размеры ОВЕН БП60Б-С Габаритные размеры ОВЕН БП120Б-С
