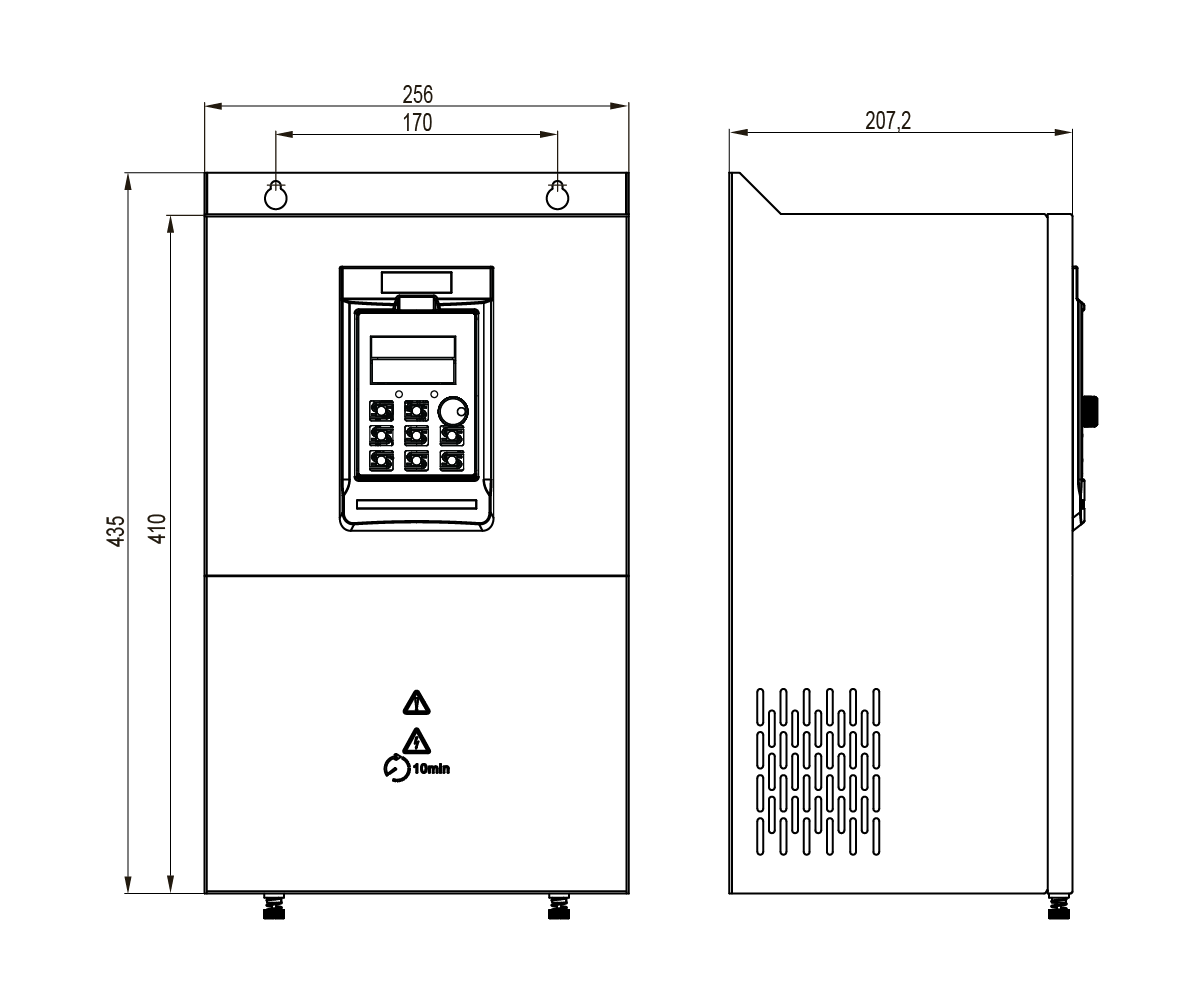

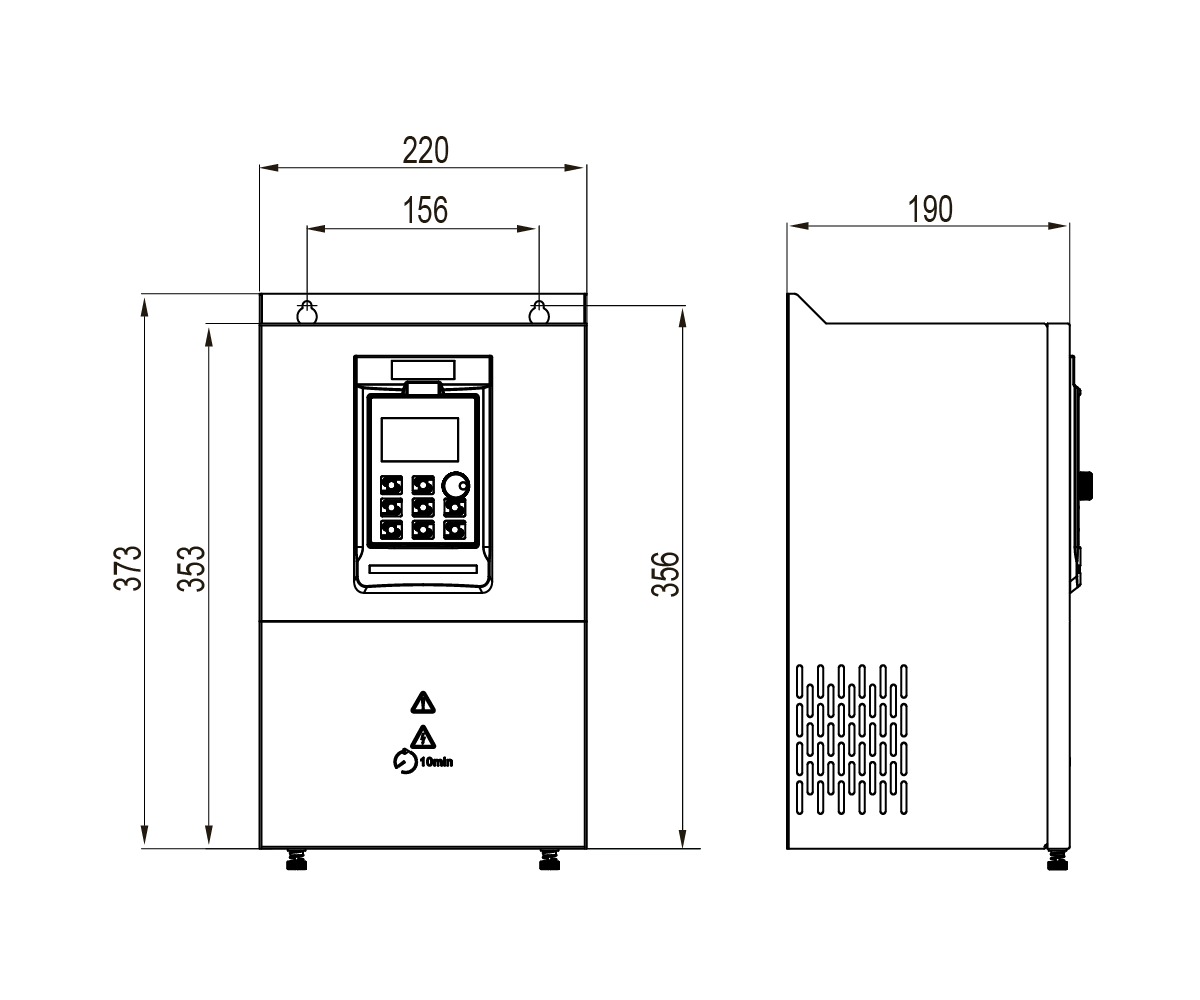

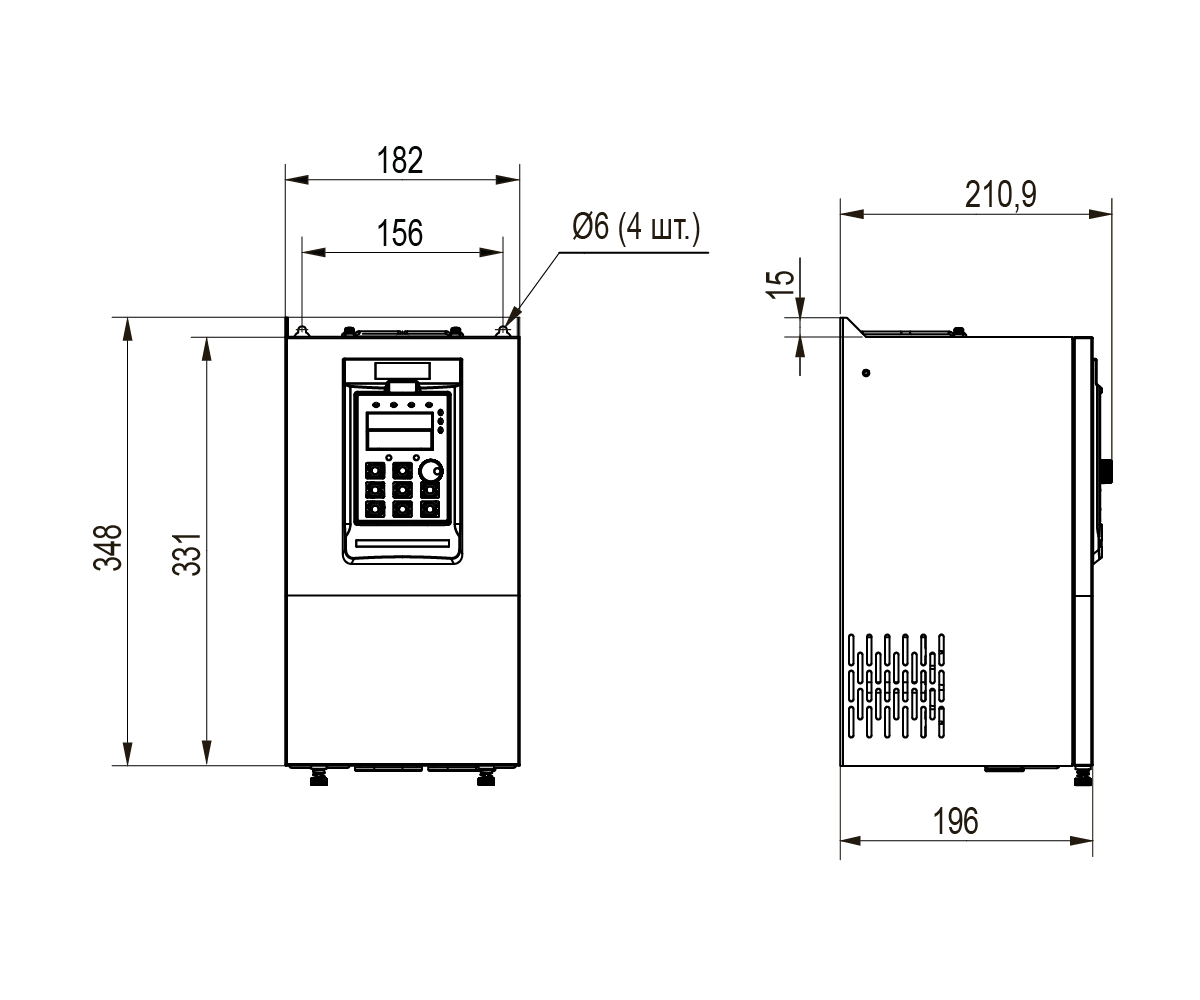

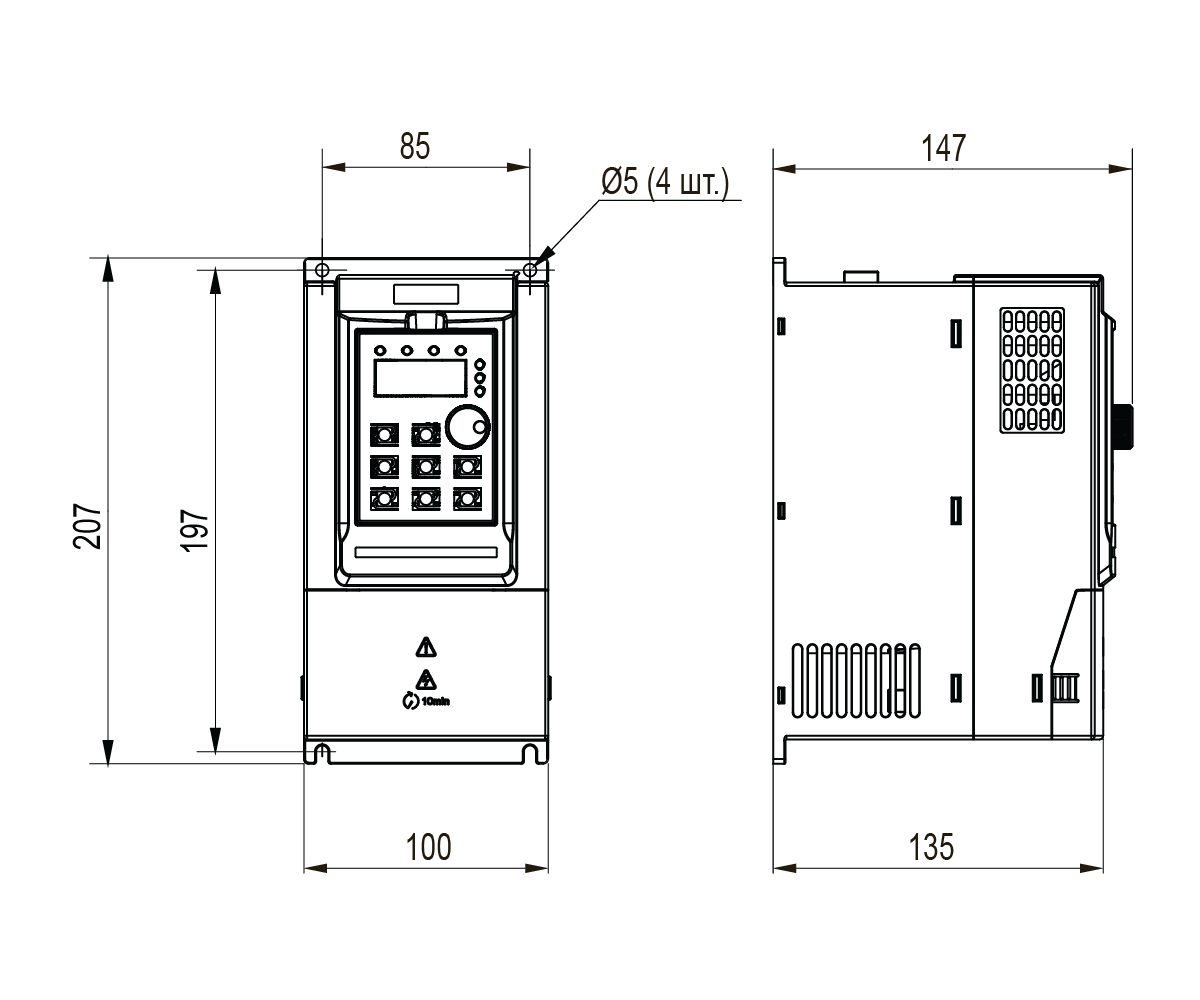

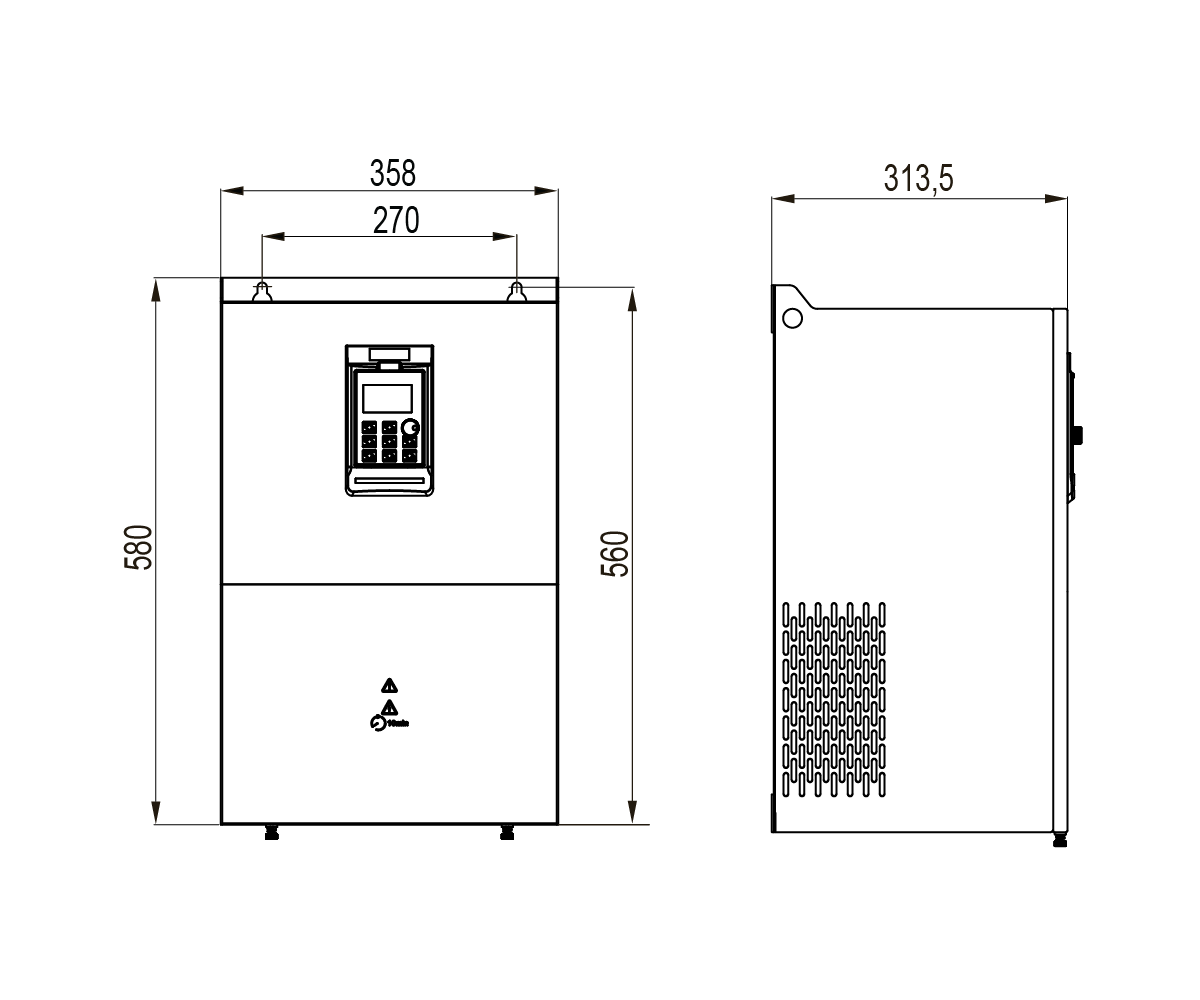

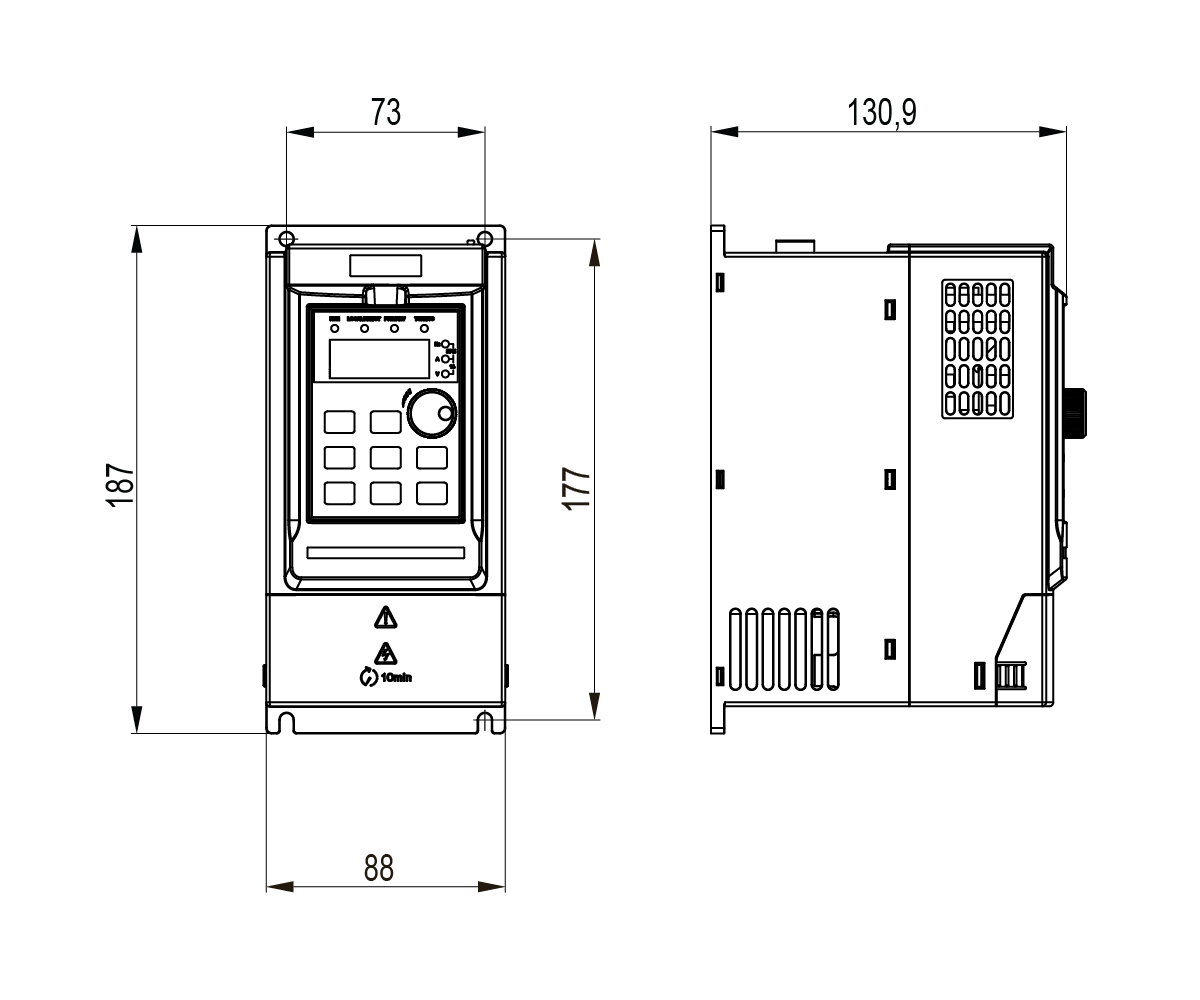

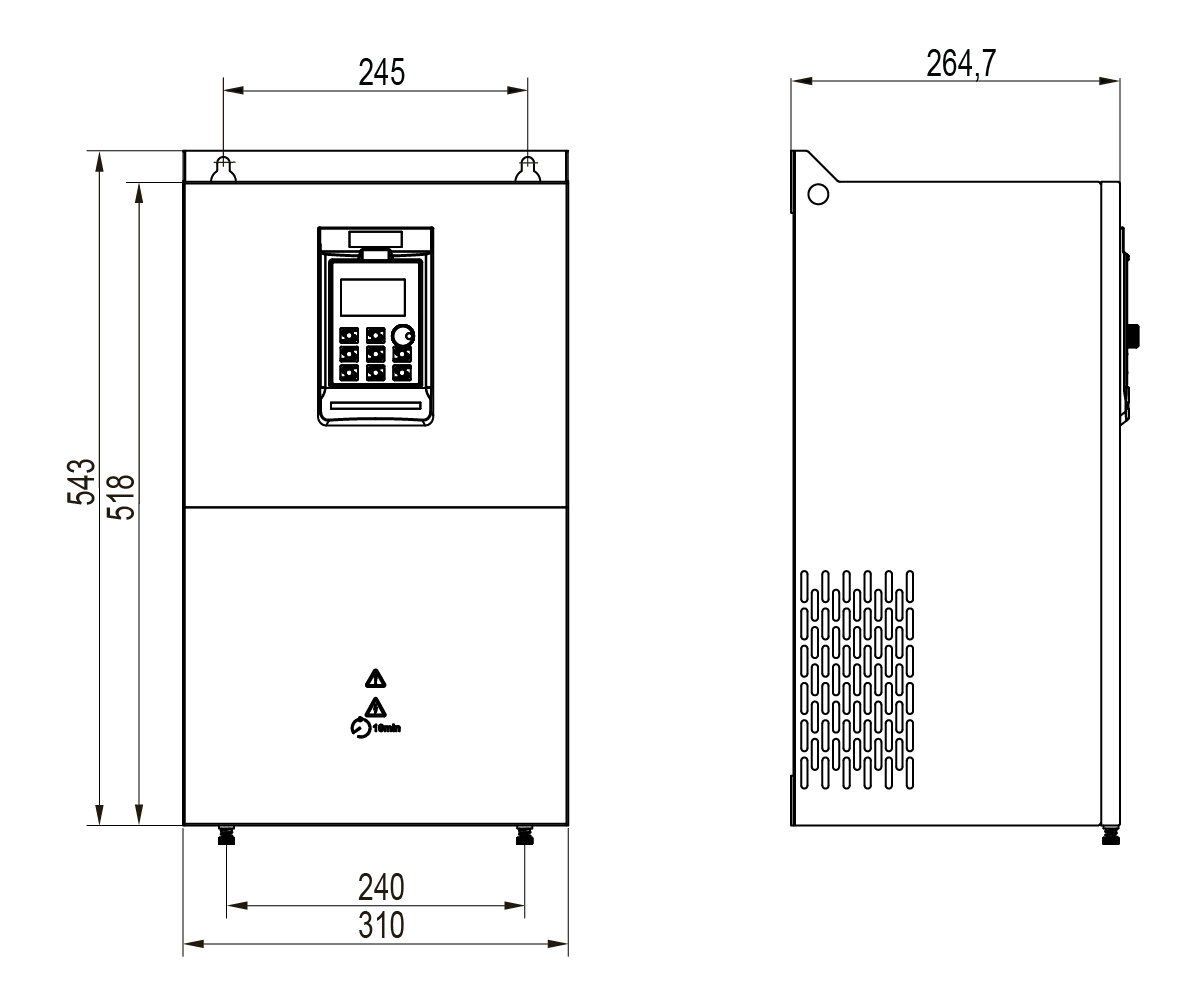

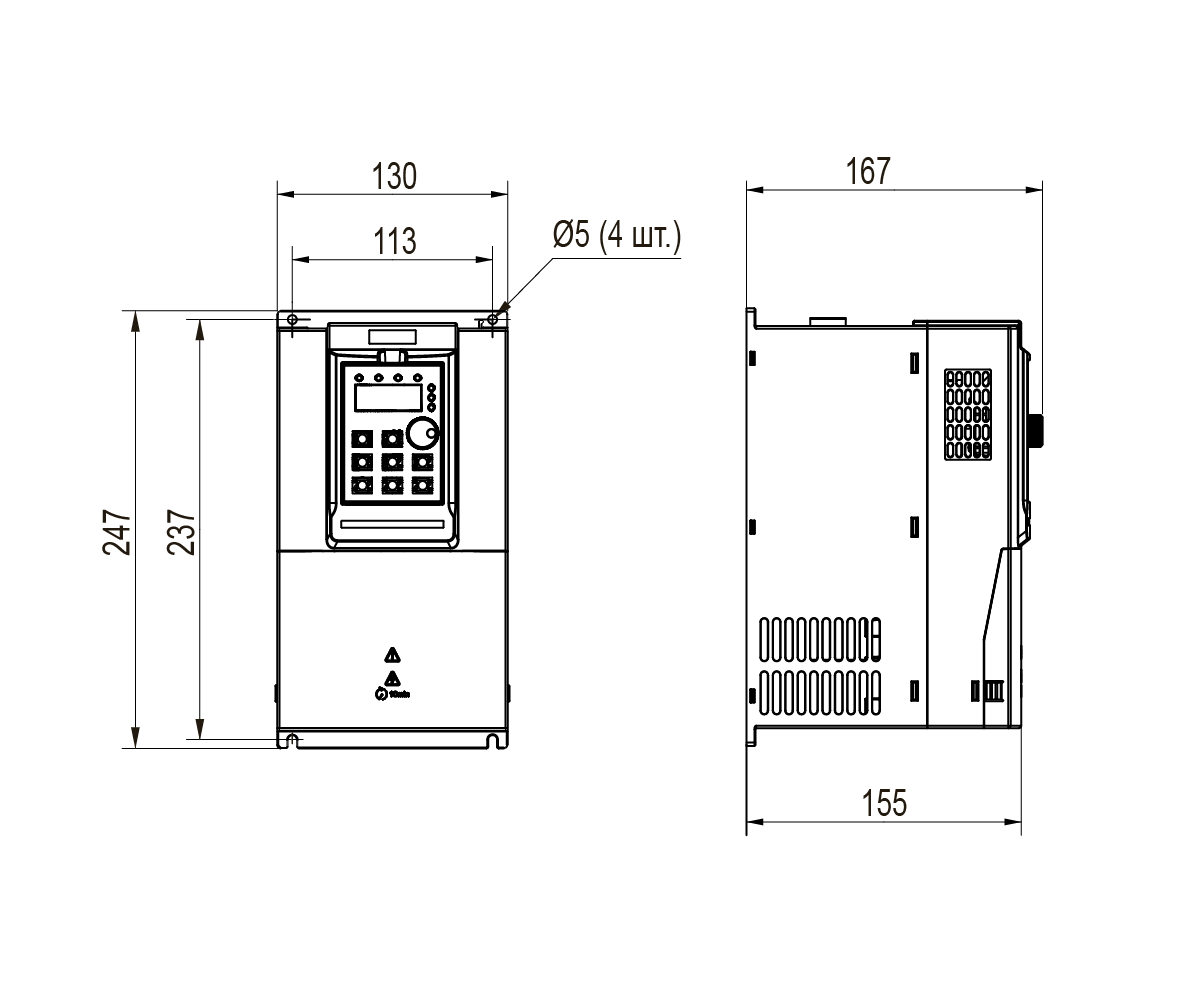

Габаритные размеры
Схема эл. соединений
Модификации
Комплектация
Описание
Бюджетная линейка универсальных преобразователей частоты VFD1 предназначена для управления приводами на базе асинхронных двигателей в промышленности и ЖКХ. Включает широкий набор функций для решения базовых задач частотного управления.
Основные особенности преобразователя частоты
Съемная панель оператора в комплекте.
Климатическое исполнение: от -10 до +50 °С
Управление двигателями с выходной частотой до 1000 Гц.
Быстросъёмный вентилятор охлаждения.
Возможность подключения тормозного резистора.
Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора.
Основные функции преобразователя частоты
Векторный бездатчиковый и скалярный режим управления двигателем.
Автоматическая адаптация двигателя без вращения.
Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
Автоматическая оптимизация энергопотребления.
Полная функциональная и аппаратная диагностика и защита работы преобразователя.
Компенсация нагрузки и скольжения.
Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
Возможность динамического торможения, в том числе с применением тормозных резисторов.
Основные параметры
Питание 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…90 кВт).
Выходная частота до 1000 Гц в скалярном режиме.
Точность поддержания скорости до 0,5 % от максимального значения частоты.
Режимы управления: скалярный (U/f) и векторный бездатчиковый (SVC).
Перегрузочная способность: 150 % в течение 60 с и 180 % в течение 1 с.
Тех. характеристики
Технические характеристики
Параметр Значение Питающая сеть 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…90 кВт) Выходное напряжение 3×220 В (0,75…2,2 кВт) и 3×380 В (0,75…90 кВт) Выходная частота 0…320 Гц (SVC), 0…1000 Гц (U/F) Режимы управления Скалярное управление (U/f), скалярное (U/f) с раздельным заданием напряжения и частоты, векторное управление без обратной связи (SVC) Перегрузочная способность G-тип: 150 % – в течение 60 с, 180 % – в течение 1 с P-тип: 120 % – в течение 60 с, 150 % – в течение 1 с Локальная панель оператора Настройка, мониторинг, отображение кода ошибки, копирование и перенос параметров Интерфейс RS-485 Цифровые (дискретные) входы 6 (сухой контакт) Аналоговые входы 2 0…10 В – 1 шт. 0…10 В или 4...20 мА – 1 шт. Релейные выходы 1 – для VFD1 мощностью до 7,5 кВт 2 – для VFD1 мощностью от 11 кВт (NO или NC, ~240 В, 3 А в AC и ~30 В, 5 А в DC) Транзисторный выход 1 (=24 В, 50 мА) Аналоговые выходы 1 (0,75…7,5 кВт) 2 (11…90 кВт) 0…10 В, 0/4…20 мА Встроенные регуляторы ПИД-регулятор Встроенный ПЛК (программный автомат) Класс защиты корпуса IP20 Диапазон рабочих температур -10…+50 ºС при влажности <95 % Температура при хранении и транспортировке -25...+60 °C Длина моторного кабеля (без внешнего дросселя) < 100 м
