ДТСхх5

Owen
ДТСхх5
1134,00
р.
Ознакомьтесь с обозначениями при заказе данного товара и перейдите
в наш полный каталог для получения подробной информации и материалов.
От 1134 руб.
Описание
Тех. хар-тики
Констр. исп.
Модификации
Класс допуска
Комплектность

Описание

Включены в реестр Минпромторг, реестровая запись 10642799 до 03.06.2028

ДТСхх5 с коммутационной головкой позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
  • 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
  • 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
  • РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)

Среда измерения

Твердые, жидкие и газообразные среды (неагрессивных к защитной арматуре и материалу чувствительного элемента ЧЭ датчика).

Отличительные особенности:

  • Бюджетная цена датчиков.
  • Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Характеристики

Вероятность безотказной работы при соблюдении условий эксплуатации:
ДТС с платиновым ЧЭ
  • от -50 до +250 °С – не менее 0,95 за 40 000 ч;
  • от -196 (-60 °С – для РТ100, РТ1000) до -50 °С – не менее 0,95 за 15 000 ч.
ДТС с медным ЧЭ
  • от -50 до +150 °С – не менее 0,95 за 15 000 ч.
Для монтажа датчиков ДТСхх5 на объекты рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.
При изменении температуры выше 120 ⁰С рекомендуем использовать датчики с металлической головкой.
Стандартный срок производства – от 5 рабочих дней

Тех. хар-тики

Технические характеристики

Характеристики
ДТСхх5
Номинальная статическая характеристика (НСХ)
50М, 100М
50П, 100П
PT100, PT1000
Диапазон измеряемых температур:
- класс допуска А

-100…+450 °C
-30…+300 °C
- класс допуска В и С
-50…+180 °C
-196…+500 °C
-50…+500 °C
- для ДТС125Л
-50…+100 °C
-60…+100 °C
-50…+100 °C
- для ДТС205 (класс допуска А)


-30…+250 °C
Температура окружающей среды
-60…+85 °C
Условное давление
0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Показатель тепловой инерции
не более 10…30 с
Сопротивление изоляции
не менее 100 МОм
Количество чувствительных элементов
1 или 2
Схема внутренних соединений проводников
2 – двухпроводная*
3 – трехпроводная
4 – четырехпроводная
Исполнение сенсора относительно корпуса
изолированный
Исполнение коммутационной головки хх5
пластмассовая
металлическая**
Разъем
М12 ¾ pin – только для ДТС205
Тип резьбового штуцера
метрическая резьба, трубная резьба
Материал защитной арматуры
сталь 12Х18Н10Т
AISI 316 – только для ДТС205
Степень защиты
IP54
IP65 – для датчиков с металлической головкой и ДТС125, ДТС125Л
IP67 – для ДТС205
Средний срок службы
не менее 10 лет
Примечание
* кроме ДТС205

** кроме ДТС125, ДТС125Л

Констр. исп.

Конструктивные исполнения датчиков

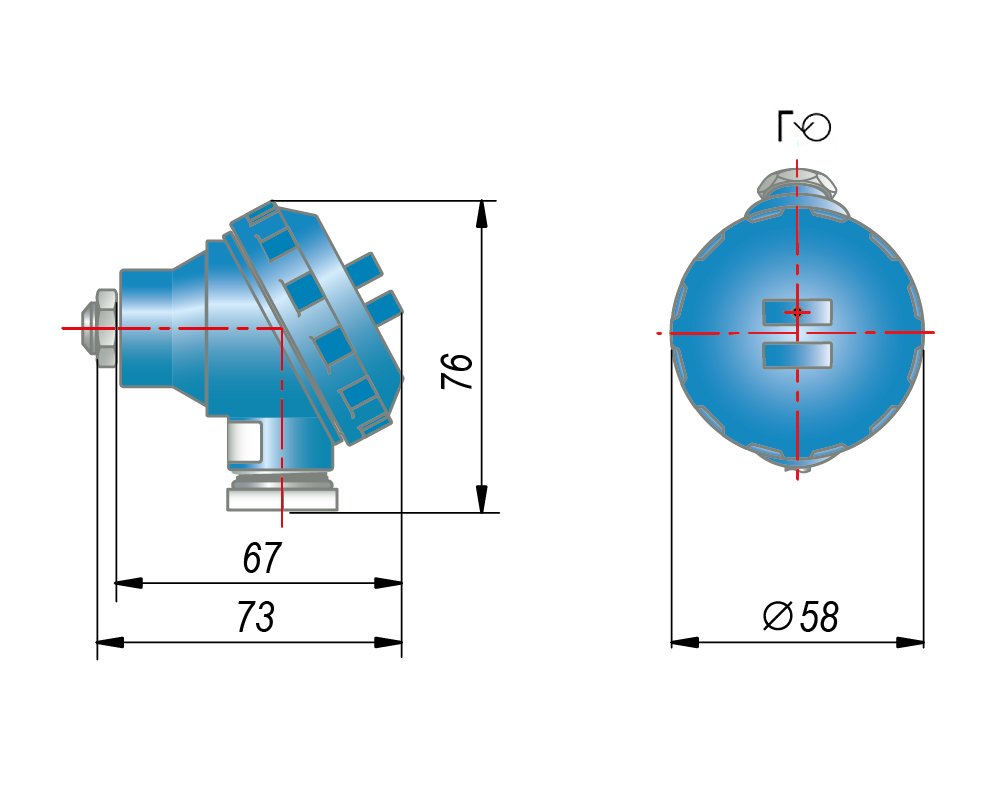

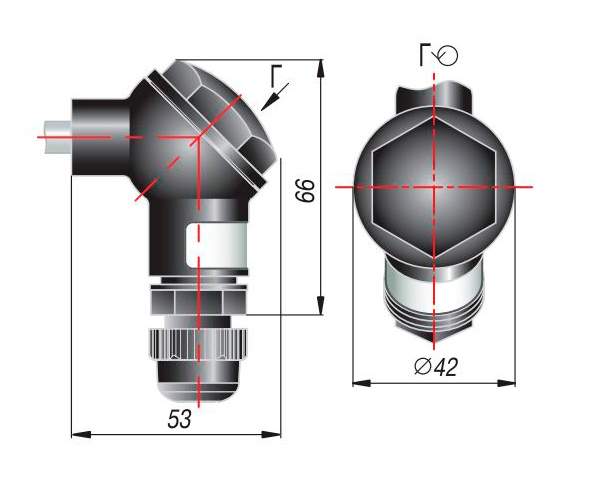

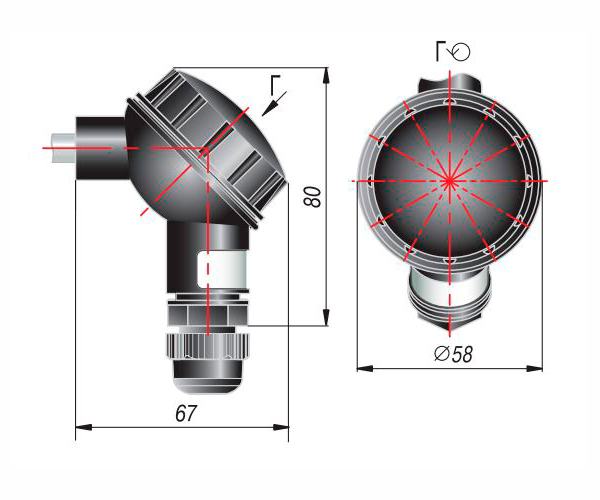

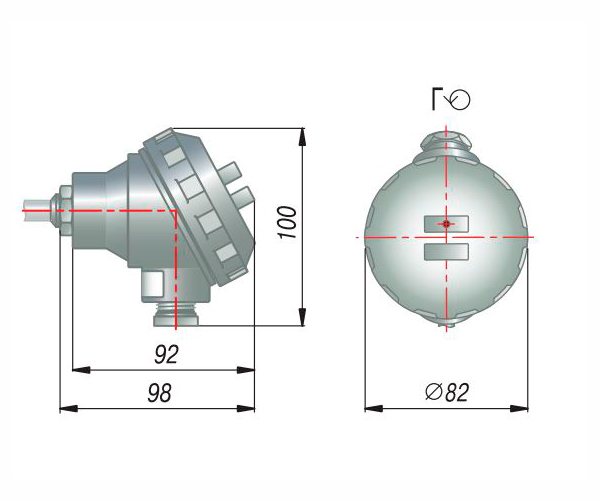

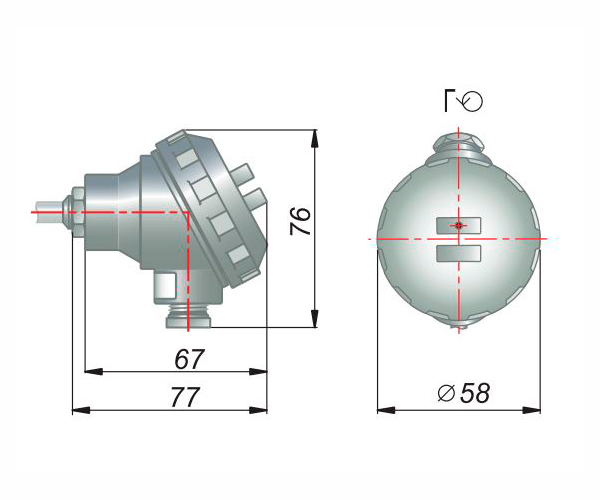

Модели с коммутационной головкой ОВЕН ДТС

Модели с коммутационной головкой ОВЕН ДТС

Модели с коммутационной головкой ОВЕН ДТС

Модели с коммутационной головкой ОВЕН ДТС


Модели с коммутационной головкой ОВЕН ДТС

Модели с коммутационной головкой ОВЕН ДТС


Конструктивное исполнение углового разъема ДТС205

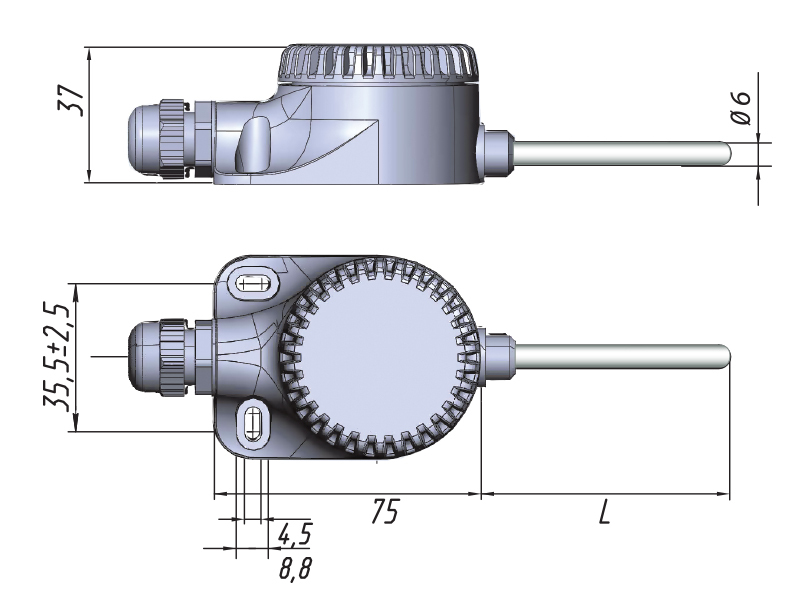

Конструктивные исполнения ДТС015


Конструктивные исполнения ДТС035


Конструктивные исполнения ДТС335


Конструктивные исполнения ДТС055


Конструктивные исполнения ДТС065

Модификации

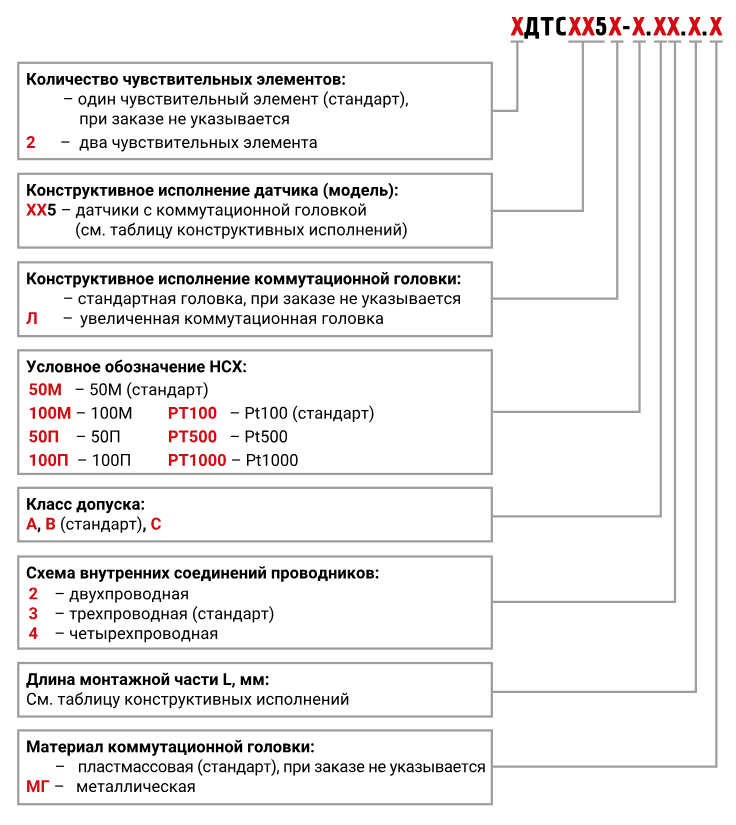

Обозначение при заказе ДТСXX5

ХДТСХХ5Х-Х.ХХ.ХХ

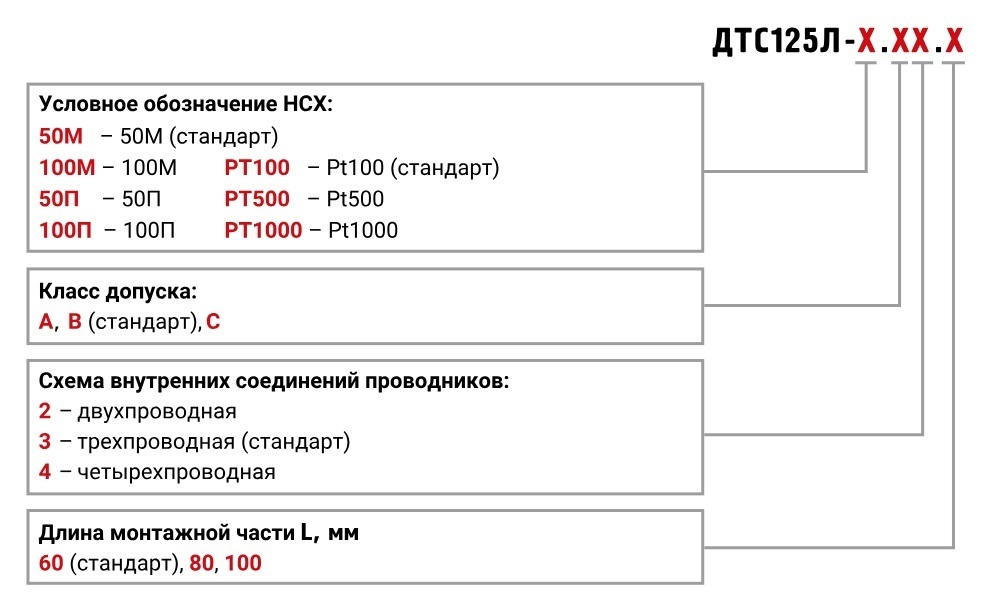

Обозначение при заказе ДТС125Л

ДТС125Л-Х.ХХ.Х


Пример обозначения при заказе: ДТС045-100М.В3.120.МГ
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 100М, модель 045, класс допуска В, с трехпроводной схемой соединений, длиной монтажной части 120 мм, с металлической коммутационной головкой, диапазон измерения: -50…+180 °С.
Пример обозначения при заказе: ДТС125Л-100М.В3.80
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 100М, модель 125Л, класс допуска В, с трехпроводной схемой соединений, длиной погружаемой части 80 мм, диапазон измерения: -60…+85 °С.
Пример обозначения при заказе: ДТС065-РТ100.В3.120.G1/2
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления платиновый РТ100, модель 065, класс допуска В, с трехпроводной схемой соединений, длиной монтажной части 120 мм, с трубной резьбой G1/2, диапазон измерения: -50…+500 °С.

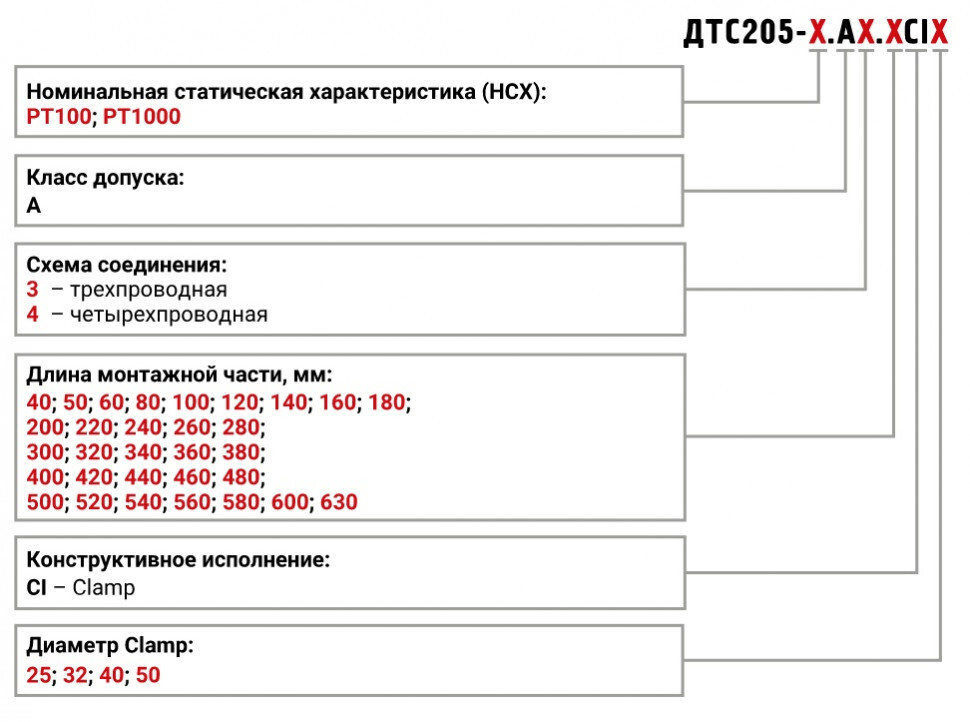

Обозначение при заказе ДТС205

Класс допуска

Тип
Класс допуска
Диапазон измерения*
Пределы допускаемых отклонении от НСХ**
М
В
-50…+200 °C
± (0,30 + 0,005 *|t| ) °C
С
-180…+200 °C
± (0,60 + 0,01 *|t| ) °C
Pt, П
А
-100…+450 °C (с проволочным ЧЭ)
-30…+300 °C (с пленочным ЧЭ)
± (0,15 + 0,002 *|t| ) °C
В
-196…+660 °C (с проволочным ЧЭ)
-50…+500 °C (с пленочным ЧЭ)
± (0,30 + 0,005 *|t| ) °C
С
-196…+660 °C (с проволочным ЧЭ)
-50…+600 °C (с пленочным ЧЭ)
± (0,60 + 0,01 *|t| ) °C
ПРИМЕЧАНИЕ
*Диапазон измеряемых температур зависит от конструктивного исполнения датчика и указывается в паспорте на датчик.
** |t| – абсолютное значение температуры измеряемой среды, °C

Комплектность

  1. Датчик
  2. Паспорт и Гарантийный талон
