DRU3

Регуляторы мощности DRU3 предназначены для плавного управления мощностью, передаваемой из сети в нагрузку. Управление производится в ручном режиме или посредством входного аналогового сигнала.

Преимущества

• Широкая линейка трехфазных регуляторов 25…200 А, напряжение 200…440 В.
• Точное управление нагрузкой – приведенная погрешность прибора не более 1 %.
• Линеаризация зависимости выходного напряжения или мощности от входного сигнала.
• Ручное управление по месту или автоматическое управление нагрузкой от аналогового сигнала: 4…20 мА, 0…5 В, 0…10 В.
• Быстродействующий предохранитель в каждой фазе регулятора мощности обеспечивает защиту от коротких замыканий.

Рекомендации к применению

Регуляторы мощности используются в автоматизированных системах управления технологическим процессом в любых отраслях промышленности: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия.
Наиболее часто регуляторы мощности используются для управления ТЭНами и инфракрасными нагревателями, а также для плавной регулировки мощных ламп накаливания.

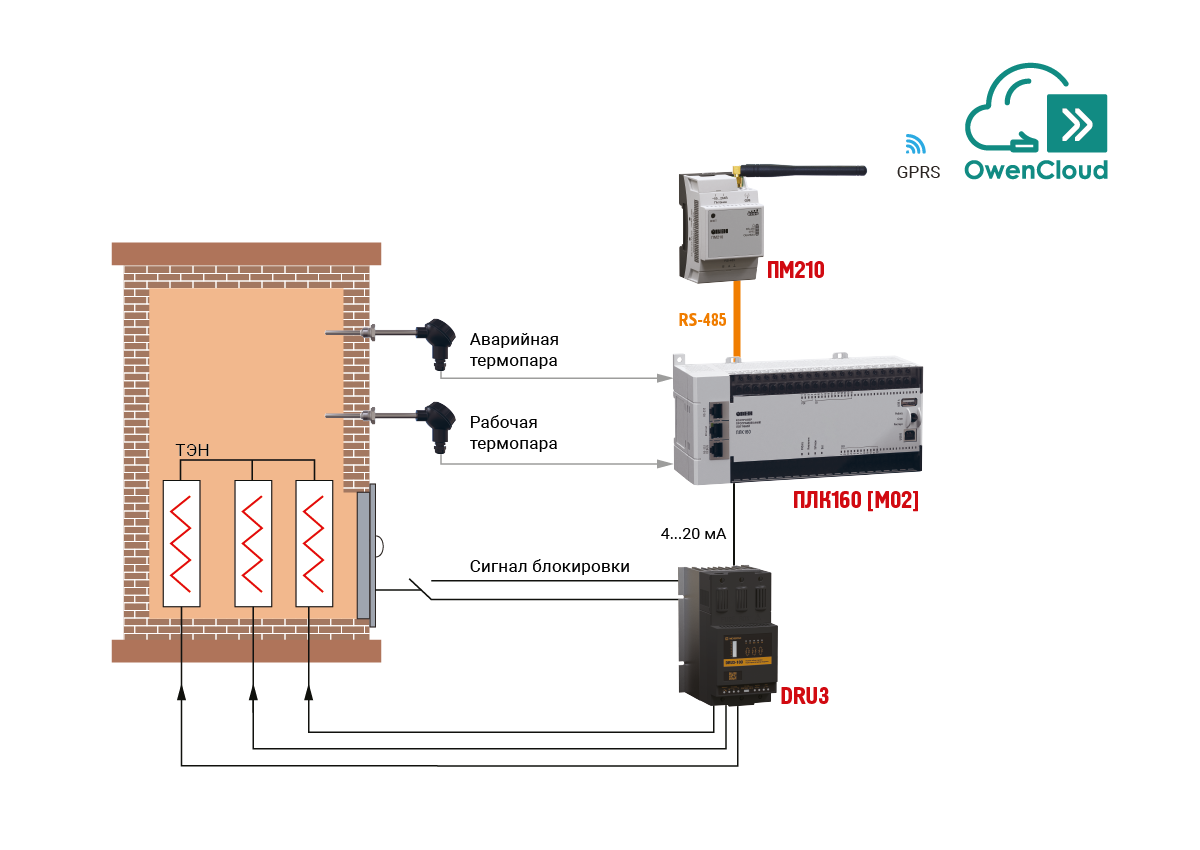

Применение регулятора мощности MEYERTEC DRU3 в управлении температурой печи нагрева

Технические характеристики

Основной алгоритм управления регулятором мощности – фазовый. Регулировка мощности изменением угла (фазы) открытия тиристора. В этом случае мощность в нагрузке пропорциональна времени открытого состояния тиристора внутри полупериода сетевого напряжения.

Фазовый метод управления, используемый в регуляторах мощности DRU3

У регуляторов мощности DRU3 имеется функция линеаризации. Она позволяет линейно изменять напряжение на нагрузке. Все трёхфазные регуляторы имеют диапазон регулирования от 5 %.

Зависимость выходного напряжения от сигнала управления в регуляторах мощности MEYERTEC DRU3 (1 – для исполнений до 100 А, 2 – для исполнений 125…200 А)

Технические характеристики

Параметр
Значение
Питание
Диапазон напряжения питания от трехфазной сети переменного тока
200…440 В (номинальное значение – 400 В)
Частота питающего напряжения
47…63 Гц
Аналоговый вход
Тип входа
0…20 мА, 4…20 мА
0…5 В, 0…10 В, 1…5 В, 2…10 В
Основная приведенная погрешность, не более
1 %

Номинальное значение входного сопротивления

• не менее 10 кОм (диапазон 0…10 В)
• не менее 30 кОм (диапазон 0…5 В)
• не более 300 Ом (диапазон 0…20 мА)

Гальваническая изоляция от сети
1500 В
Дискретный вход
Тип входа
Логический
Назначение
Аварийный стоп
Гальваническая изоляция от сети
1500 В
Дискретный выход
Тип выхода
«Сухой контакт»
Тип контактов:
DRU3-25/40/75/100
Нормально-замкнутый
DRU3-125/150/200
Перекидной
Тип нагрузки
Резистивная
Максимальный коммутируемый ток
1 А
Максимальное коммутируемое напряжение
~125 В, =30 В
Гальваническая изоляция от сети
1500 В
Силовой выход
Тип нагрузки
Активная (резистивная)
Тип силовых ключей
Тиристоры
Номинальный выходной ток
16…125 А (зависит от модификации)
Максимальный выходной ток (до 120 с)
25…200 А
Схемы включения нагрузки
«Звезда без нейтрали», «треугольник»
Регулируемый параметр
Мощность
Способ регулировки выходного напряжения
Фазовый
Корпус
Тип корпуса
Для крепления на стену
Степень защиты корпуса по ГОСТ 14254:
- DRU3-25/40/75/100
IP20
- DRU3-125/150/200
IP00
Охлаждение:
- DRU3-25
естественное
- остальные модификации
принудительное (есть встроенный вентилятор)
Выделяемые тепловые потери
3,5 В × Ток нагрузки
Масса устройства (брутто/нетто):
- DRU3-25/40
2,20/2,35 кг
- DRU3-75/100
2,75/2,96 кг
- DRU3-125/150/200
6,10/6,97 кг
Общее
Средний срок службы
8 лет
Гарантийный срок
12 месяцев

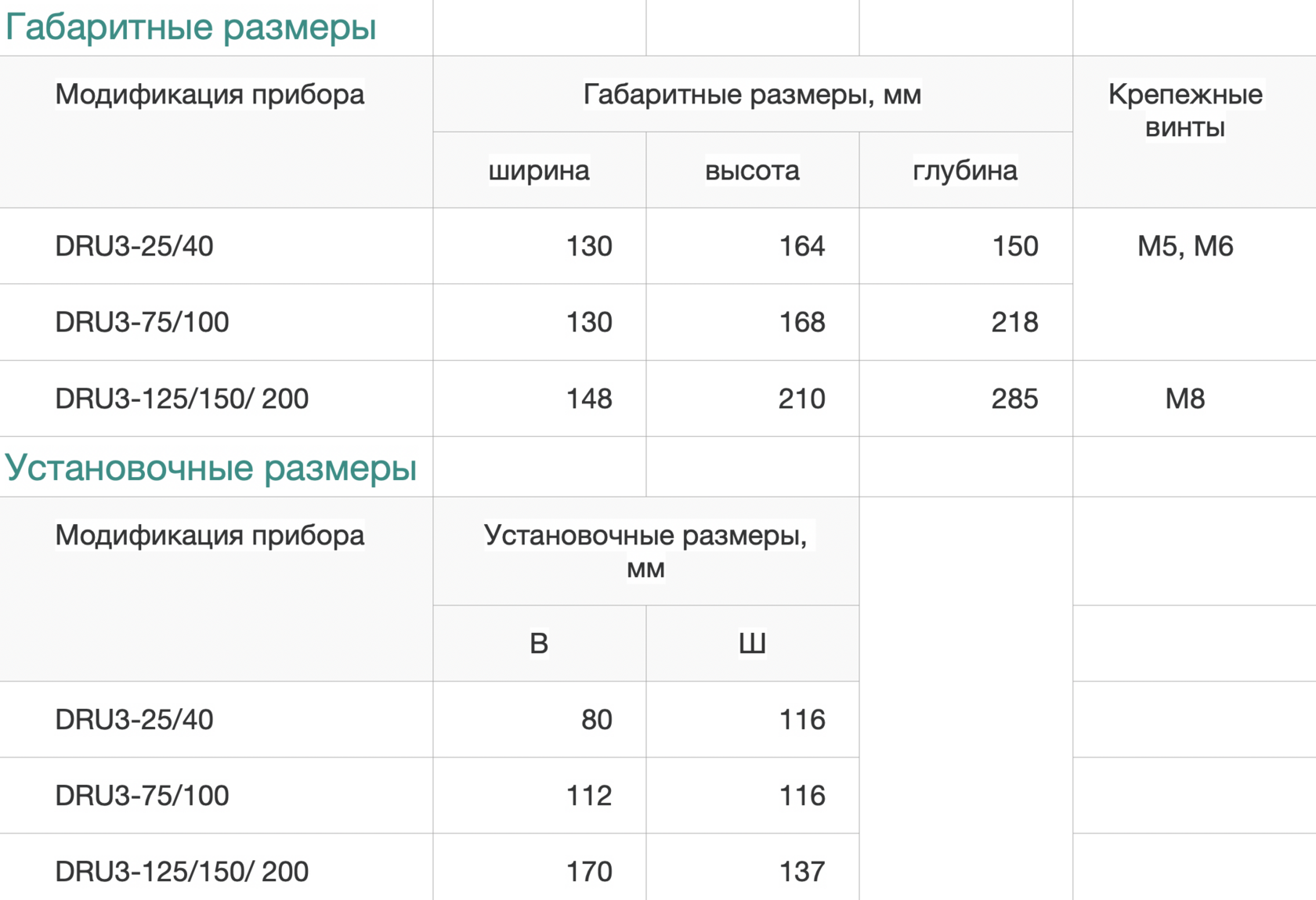

Габаритные и установочные размеры

Монтаж прибора необходимо производить в вертикальном положении с сохранением необходимого зазора между соседними приборами (вертикальный зазор не менее 150 мм, горизонтальный – не менее 50 мм). Монтаж приборов вплотную и в горизонтальном положении не допускается.

Правила монтажа регуляторов мощности MEYERTEC DRU3

Регуляторы мощности DRU3 могут быть подключены по схемам «Звезда без нейтрали» (1) и «Треугольник» (2).

Схема подключения сигнальных клемм DRU3-25/40/75/100

Схема подключения сигнальных клемм DRU3-125/150/200

Схемы подключения нескольких регуляторов мощности для управления одним аналоговым сигналом напряжения (1) и тока (2)

DRU3-Х


Для корректной работы прибора необходим его правильный подбор по току с учетом мощности подключаемой нагрузки. Модификация выбирается, исходя из расчетного номинального тока прибора (I), который вычисляется по формуле:

где
P – номинальная мощность нагрузки, Вт
U – номинальное линейное напряжение питающей трехфазной сети, В
Расчетный номинальный ток округляется до ближайшего большего значения, указанного в таблице ниже, и, исходя из этого, выбирается соответствующая ему модификация прибора.
