Описание
Тех. хар-тики
Модификации
Габ. размеры
Подключение
Комплектность
Описание
Индуктивные бесконтактные выключатели KIPPRIBOR серии LA – это датчики, выполненные в цилиндрическом корпусе, реагирующие на приближение металлического предмета (объекта) к их чувствительной части. Чувствительная часть индуктивного датчика KIPPRIBOR серии LA расположена с торца и защищена пластиковым колпачком. Номинальное расстояние срабатывания (Sn) датчиков LA зависит от модификации и может составлять 2, 4, 5, 8, 10, 15 мм. К основным особенностям индуктивных датчиков серии LA можно отнести их способность реагировать исключительно на металлические объекты при отсутствии механического контакта с объектом (т.е. на расстоянии). Эта особенность позволяет применять датчики серии LA для мониторинга промежуточных или конечных положений металлических частей, узлов и механизмов. Частота переключения индуктивных датчиков KIPPRIBOR серии LA достаточно высока, что позволяет успешно применять их как первичные датчики скорости в комплексе со счетчиками импульсов и тахометрами. Наиболее широко индуктивные выключатели используются как альтернатива механическим концевым выключателям. Отсутствие трущихся и подвижных деталей в датчиках KIPPRIBOR серии LA, а также их способность бесконтактно реагировать на объект, увеличивает ресурс работы отдельных узлов и повышает степень надежности оборудования.
Диаметр корпуса 8 мм
Напряжение питания Схема подключения Коммутационная функция Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация Утапливаемое исполнение 10…30 VDC NPN 3-проводная NO 1 мм 500 Гц LA08-45.1N1.U1.K NC LA08-45.1N2.U1.K NPN 4-проводная NO+NC LA08-45.1N4.U1.K PNP 3-проводная NO LA08-45.1P1.U1.K NC LA08-45.1P2.U1.K PNP 4-проводная NO+NC LA08-45.1P4.U1.K Неутапливаемое исполнение 10…30 VDC NPN 3-проводная NO 2 мм 300 Гц LA08M-45.2N1.U1.K NC LA08M-45.2N2.U1.K NPN 4-проводная NO+NC LA08M-45.2N4.U1.K PNP 3-проводная NO LA08M-45.2P1.U1.K NC LA08M-45.2P2.U1.K PNP 4-проводная NO+NC LA08M-45.2P4.U1.K
Диаметр корпуса 12 мм с кабельным выводом
Напряжение питания Схема подключения Коммутационная функция Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация Утапливаемое исполнение, стандартное расстояние срабатывания 10…30 VDC NPN 3-проводная NO 2 мм 2 кГц LA12-50.2N1.U1.K NC LA12-50.2N2.U1.K NPN 4-проводная NO+NC LA12-50.2N4.U1.K PNP 3-проводная NO LA12-50.2P1.U1.K NC LA12-50.2P2.U1.K NPN 4-проводная NO+NC LA12-50.2P4.U1.K 10…60 VDC 2-проводная NO LA12-50.2D1.U4.K NC LA12-50.2D2.U4.K 20...250 VАС 3-проводная NO 25 кГц LA12-60.2A1.U7.K NC LA12-60.2A2.U7.K Утапливаемое исполнение, увеличенное расстояние срабатывания 10…30 VDC NPN 3-проводная NO 4 мм 1 кГц LA12-50.4N1.U1.K NC LA12-50.4N2.U1.K NPN 4-проводная NO+NC LA12-50.4N4.U1.K PNP 3-проводная NO LA12-50.4P1.U1.K NC LA12-50.4P2.U1.K NPN 4-проводная NO+NC LA12-50.4P4.U1.K 10…60 VDC 2-проводная NO LA12-50.4D1.U4.K NC LA12-50.4D2.U4.K 20...250 VАС 3-проводная NO 25 кГц LA12-60.4A1.U7.K NC LA12-60.4A2.U7.K Неутапливаемое исполнение, увеличенное расстояние срабатывания 10…30 VDC NPN 3-проводная NO 4 мм 1 кГц LA12M-50.4N1.U1.K NC LA12M-50.4N2.U1.K NPN 4-проводная NO+NC LA12M-50.4N4.U1.K PNP 3-проводная NO LA12M-50.4P1.U1.K NC LA12M-50.4P2.U1.K PNP 4-проводная NO+NC LA12M-50.4P4.U1.K 10…60 VDC 2-проводная NO LA12M-50.4D1.U4.K NC LA12M-50.4D2.U4.K 20...250 VАС 3-проводная NO 25 кГц LA12M-60.4A1.U7.K NC LA12M-60.4A2.U7.K Неутапливаемое исполнение, увеличенное расстояние срабатывания 10…30 VDC NPN 3-проводная NO 8 мм 1 кГц LA12M-50.8N1.U1.K NC LA12M-50.8N2.U1.K NPN 4-проводная NO+NC LA12M-50.8N4.U1.K PNP 3-проводная NO LA12M-50.8P1.U1.K NC LA12M-50.8P2.U1.K PNP 4-проводная NO+NC LA12M-50.8P4.U1.K 10…60 VDC 2-проводная NO LA12M-50.8D1.U4.K NC LA12M-50.8D2.U4.K 20...250 VАС 3-проводная NO 25 кГц LA12M-60.8A1.U7.K NC LA12M-60.8A2.U7.K
Диаметр корпуса 12 мм с разъёмом M12 (male)
Напряжение питания Схема подключения Коммутационная функция Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация Утапливаемое исполнение, стандартное расстояние срабатывания 10…30 VDC NPN 3-проводная NO 2 мм 2 кГц LA12-68.2N1.U1.E NC LA12-68.2N2.U1.E NPN 4-проводная NO+NC LA12-68.2N4.U1.E PNP 3-проводная NO LA12-68.2P1.U1.E NC LA12-68.2P2.U1.E NPN 4-проводная NO+NC LA12-68.2P4.U1.E 10…60 VDC 2-проводная NO LA12-68.2D1.U4.E NC LA12-68.2D2.U4.E Утапливаемое исполнение, увеличенное расстояние срабатывания 10…30 VDC NPN 3-проводная NO 4 мм 1 кГц LA12-68.4N1.U1.E NC LA12-68.4N2.U1.E NPN 4-проводная NO+NC LA12-68.4N4.U1.E PNP 3-проводная NO LA12-68.4P1.U1.E NC LA12-68.4P2.U1.E NPN 4-проводная NO+NC LA12-68.4P4.U1.E 10…60 VDC 2-проводная NO LA12-68.4D1.U4.E NC LA12-68.4D2.U4.E Неутапливаемое исполнение, увеличенное расстояние срабатывания 10…30 VDC NPN 3-проводная NO 4 мм 1 кГц LA12M-68.4N1.U1.E NC LA12M-68.4N2.U1.E NPN 4-проводная NO+NC LA12M-68.4N4.U1.E PNP 3-проводная NO LA12M-68.4P1.U1.E NC LA12M-68.4P2.U1.E PNP 4-проводная NO+NC LA12M-68.4P4.U1.E 10…60 VDC 2-проводная NO LA12M-68.4D1.U4.E NC LA12M-68.4D2.U4.E Неутапливаемое исполнение, увеличенное расстояние срабатывания 10…30 VDC NPN 3-проводная NO 8 мм 1 кГц LA12M-68.8N1.U1.E NC LA12M-68.8N2.U1.E NPN 4-проводная NO+NC LA12M-68.8N4.U1.E PNP 3-проводная NO LA12M-68.8P1.U1.E NC LA12M-68.8P2.U1.E PNP 4-проводная NO+NC LA12M-68.8P4.U1.E 10…60 VDC 2-проводная NO LA12M-68.8D1.U4.E NC LA12M-68.8D2.U4.E
Диаметр корпуса 18 мм
Напряжение питания Схема подключения Коммутационная функция Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация Утапливаемое исполнение 10…30 VDC NPN 3-проводная NO 5 мм 1 кГц LA18-55.5N1.U1.K NC LA18-55.5N2.U1.K NPN 4-проводная NO+NC LA18-55.5N4.U1.K PNP 3-проводная NO LA18-55.5P1.U1.K NC LA18-55.5P2.U1.K PNP 4-проводная NO+NC LA18-55.5P4.U1.K 10…60 VDC 2-проводная NO LA18-55.5D1.U4.K NC LA18-55.5D2.U4.K 20…250 VAC 3-проводная(2) NO 25 Гц LA18-55.5A1.U7.K NC LA18-55.5A2.U7.K 10…30 VDC NPN 3-проводная NO 8 мм 500 Гц LA18-55.8N1.U1.K NC LA18-55.8N2.U1.К NPN 4-проводная NO+NC LA18-55.8N4.U1.К PNP 3-проводная NO LA18-55.8P1.U1.K NC LA18-55.8P2.U1.K PNP 4-проводная NO+NC LA18-55.8P4.U1.K 10…60 VDC 2-проводная NO LA18-55.8D1.U7.К NC LA18-55.8D2.U7.K 20…250 VAC 3-проводная(2) NO 25 Гц LA18-55.8A1.U7.К NC LA18-55.8А2.U7.К Неутапливаемое исполнение 10…30 VDC NPN 3-проводная NO 8 мм 500 Гц LA18M-55.8N1.U1.K NC LA18M-55.8N2.U1.K NPN 4-проводная NO+NC LA18M-55.8N4.U1.K PNP 3-проводная NO LA18M-55.8P1.U1.K NC LA18M-55.8P2.U1.K PNP 4-проводная NO+NC LA18M-55.8P4.U1.K 10…60 VDC 2-проводная NO LA18M-55.8D1.U4.K NC LA18M-55.8D2.U4.K 20…250 VAC 3-проводная(2) NO 25 Гц LA18M-55.8A1.U7.K NC LA18M-55.8A2.U7.K 10…30 VDC NPN 3-проводная NO 16 мм 150 Гц LA18M-55.16N1.U1.К NC LA18M-55.16N2.U1.К NPN 4-проводная NO+NC LA18M-55.16N4.U1.К PNP 3-проводная NO LA18M-55.16P1.U1.К NC LA18M-55.16P2.U1.К PNP 4-проводная NO+NC LA18M-55.16P4.U1.К 10…60 VDC 2-проводная NO LA18M-55.16D1.U7.К NC LA18M-55.16D2.U7.К 20…250 VAC 3-проводная(2) NO 25 Гц LA18M-55.16A1.U7.К NC LA18M-55.16A2.U7.К
Диаметр корпуса 18 мм с разъёмом M12 (male)
Напряжение питания Схема подключения Коммутационная функция Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация Утапливаемое исполнение 10…30 VDC NPN 3-проводная NO 5 мм 1 кГц LA18-80.5N1.U1.E NC LA18-80.5N2.U1.E NPN 4-проводная NO+NC LA18-80.5N4.U1.E PNP 3-проводная NO LA18-80.5P1.U1.E NC LA18-80.5P2.U1.E PNP 4-проводная NO+NC LA18-80.5P4.U1.E 10…60 VDC 2-проводная NO LA18-80.5D1.U4.E NC LA18-80.5D2.U4.E 10…30 VDC NPN 3-проводная NO 8 мм 500 Гц LA18-80.8N1.U1.E NC LA18-80.8N2.U1.E NPN 4-проводная NO+NC LA18-80.8N4.U1.E PNP 3-проводная NO LA18-80.8P1.U1.E NC LA18-80.8P2.U1.E PNP 4-проводная NO+NC LA18-80.8P4.U1.E 10…60 VDC 2-проводная NO LA18-80.8D1.U4.E NC LA18-80.8D2.U4.E Неутапливаемое исполнение 10…30 VDC NPN 3-проводная NO 8 мм 500 Гц LA18М-80.8N1.U1.E NC LA18М-80.8N2.U1.E NPN 4-проводная NO+NC LA18М-80.8N4.U1.E PNP 3-проводная NO LA18М-80.8P1.U1.E NC LA18М-80.8P2.U1.E PNP 4-проводная NO+NC LA18М-80.8P4.U1.E 10…60 VDC 2-проводная NO LA18М-80.8D1.U4.E NC LA18М-80.8D2.U4.E 10…30 VDC NPN 3-проводная NO 16 мм 150Гц LA18М-80.16N1.U1.E NC LA18М-80.16N2.U1.E NPN 4-проводная NO+NC LA18М-80.16N4.U1.E PNP 3-проводная NO LA18М-80.16P1.U1.E NC LA18М-80.16P2.U1.E PNP 4-проводная NO+NC LA18М-80.16P4.U1.E 10…60 VDC 2-проводная NO LA18М-80.16D1.U4.E NC LA18М-80.16D2.U4.E (2) – третий провод используется для заземления корпуса.
Диаметр корпуса 30 мм
Напряжение питания Схема подключения Коммутационная функция Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация Утапливаемое исполнение 10…30 VDC NPN 3-проводная NO 10 мм 300 Гц LA30-55.10N1.U1.K NC LA30-55.10N2.U1.K NPN 4-проводная NO+NC LA30-55.10N4.U1.K PNP 3-проводная NO LA30-55.10P1.U1.K NC LA30-55.10P2.U1.K PNP 4-проводная NO+NC LA30-55.10P4.U1.K 10…60 VDC 2-проводная NO LA30-55.10D1.U4.K NC LA30-55.10D2.U4.K 20…250 VAC 3-проводная(2) NO 25 Гц LA30-80.10A1.U7.K NC LA30-80.10A2.U7.K 10…30 VDC NPN 3-проводная NO 16 мм 500 Гц LA30-55.16N1.U1.K NC LA30-55.16N2.U1.К NPN 4-проводная NO+NC LA30-55.16N4.U1.К PNP 3-проводная NO LA30-55.16P1.U1.K NC LA30-55.16P2.U1.K PNP 4-проводная NO+NC LA30-55.16P4.U1.K 10…60 VDC 2-проводная NO LA30-55.16D1.U7.К NC LA30-55.16D2.U7.K 20…250 VAC 3-проводная NO 25 Гц LA30-55.16A1.U7.К NC LA30-55.16А2.U7.К Неутапливаемое исполнение 10…30 VDC NPN 3-проводная NO 15 мм 150 Гц LA30M-55.15N1.U1.K NC LA30M-55.15N2.U1.K NPN 4-проводная NO+NC LA30M-55.15N4.U1.K PNP 3-проводная NO LA30M-55.15P1.U1.K NC LA30M-55.15P2.U1.K NPN 4-проводная NO+NC LA30M-55.15P4.U1.K 10…60 VDC 2-проводная NO LA30M-55.15D1.U4.K NC LA30M-55.15D2.U4.K 20…250 VAC 3-проводная(2) NO 25 Гц LA30M-80.15A1.U7.K NC LA30M-80.15A2.U7.K 10…30 VDC NPN 3-проводная NO 25 мм 150 Гц LA30M-55.25N1.U1.К NC LA30M-55.25N2.U1.К NPN 4-проводная NO+NC LA30M-55.25N4.U1.К PNP 3-проводная NO LA30M-55.25P1.U1.К NC LA30M-55.25P2.U1.К PNP 4-проводная NO+NC LA30M-55.25P4.U1.К 10…60 VDC 2-проводная NO LA30M-55.25D1.U7.К NC LA30M-55.25D2.U7.К 20…250 VAC 3-проводная NO 25 Гц LA30M-55.25A1.U7.К NC LA30M-55.25A2.U7.К
Диаметр корпуса 30 мм с разъёмом M12 (male)
Напряжение питания Схема подключения Коммутационная функция Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация Утапливаемое исполнение 10…30 VDC NPN 3-проводная NO 10 мм 1 кГц LAЗ0-80.10N1.U1.E NC LAЗ0-80.10N2.U1.E NPN 4-проводная NO+NC LAЗ0-80.10N4.U1.E PNP 3-проводная NO LAЗ0-80.10P1.U1.E NC LAЗ0-80.10P2.U1.E PNP 4-проводная NO+NC LAЗ0-80.10P4.U1.E 10…60 VDC 2-проводная NO LAЗ0-80.10D1.U4.E NC LAЗ0-80.10D2.U4.E 10…30 VDC NPN 3-проводная NO 16 мм 500Гц LAЗ0-80.16N1.U1.E NC LAЗ0-80.16N2.U1.E NPN 4-проводная NO+NC LAЗ0-80.16N4.U1.E PNP 3-проводная NO LAЗ0-80.16P1.U1.E NC LAЗ0-80.16P2.U1.E PNP 4-проводная NO+NC LAЗ0-80.16P4.U1.E 10…60 VDC 2-проводная NO LAЗ0-80.16D1.U4.E NC LAЗ0-80.16D2.U4.E Неутапливаемое исполнение 10…30 VDC NPN 3-проводная NO 15 мм 500 Гц LAЗ0M-80.15N1.U1.Е NC LAЗ0M-80.15N2.U1.Е NPN 4-проводная NO+NC LAЗ0M-80.15N4.U1.Е PNP 3-проводная NO LAЗ0M-80.15P1.U1.Е NC LAЗ0M-80.15P2.U1.Е PNP 4-проводная NO+NC LAЗ0M-80.15P4.U1.Е 10…60 VDC 2-проводная NO LAЗ0M-80.15D1.U4.Е NC LAЗ0M-80.15D2.U4.Е 10…30 VDC NPN 3-проводная NO 25 мм 150Гц LAЗ0M-80.25N1.U1.Е NC LAЗ0M-80.25N2.U1.Е NPN 4-проводная NO+NC LAЗ0M-80.25N4.U1.Е PNP 3-проводная NO LAЗ0M-80.25P1.U1.Е NC LAЗ0M-80.25P2.U1.Е PNP 4-проводная NO+NC LAЗ0M-80.25P4.U1.Е 10…60 VDC 2-проводная NO LAЗ0M-80.25D1.U4.Е NC LAЗ0M-80.25D2.U4.Е (2) – третий провод используется для заземления корпуса.
Модификации индуктивных датчиков KIPPRIBOR серии LA с разъемом
Напряжение питания Схема подключения Коммутационная функция Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация Утапливаемое исполнение 10…30 VDC NPN 3-проводная NO 2 мм 2 кГц LA12-68.2N1.U1.E NC LA12-68.2N2.U1.E NPN 4-проводная NO+NC LA12-68.2N4.U1.E PNP 3-проводная NO LA12-68.2P1.U1.E NC LA12-68.2P2.U1.E PNP 4-проводная NO+NC LA12-68.2P4.U1.E 10…60 VDC 2-проводная NO LA12-68.2D1.U4.E NC LA12-68.2D2.U4.E Неутапливаемое исполнение 10…30 VDC NPN 3-проводная NO 4 мм 1 кГц LA12M-68.4N1.U1.E NC LA12M-68.4N2.U1.E NPN 4-проводная NO+NC LA12M-68.4N4.U1.E PNP 3-проводная NO LA12M-68.4P1.U1.E NC LA12M-68.4P2.U1.E PNP 4-проводная NO+NC LA12M-68.4P4.U1.E 10…60 VDC 2-проводная NO LA12M-68.4D1.U4.E NC LA12M-68.4D2.U4.E
Тех. хар-тики
Технические характеристики
Технические характеристики индуктивных датчиков серии LA
Параметр Значение параметра М08 М12 М18 М30 DC DC AC DC AC DC AC Напряжение питания 10…30 VDC 10…30 VDC; 10…60 VDC; 20…250 VAC 10…30 VDC; 10…60 VDC; 20…250 VAC 10…30 VDC; 10…60 VDC; 20…250 VAC Номинальный ток нагрузки ≤ 200 мА ≤ 200 мА ≤ 400 мА ≤ 200 мА ≤ 400 мА ≤ 200 мА ≤ 400 мА Минимальный ток нагрузки - - ≥ 5 мА - ≥ 5 мА - ≥ 5 мА Ток утечки ≤ 0,01 мА ≤ 0,01 мА ≤ 1,8 мА ≤ 0,01 мА ≤ 1,8 мА ≤ 0,01 мА ≤ 1,8 мА Падение напряжения ≤ 2 В ≤ 1,5 В ≤ 8 В ≤ 1,5 В ≤ 8 В ≤ 1,5 В ≤ 8 В Защита от перегрузки да да нет да нет да нет Точка срабатывания защиты 220 мА 220 мА - 220 мА - 220 мА - Защита от переполюсовки да да - да - да - Защита от короткого замыкания нет Гистерезис переключения ≤ 15 % Sr(1) Точность повторения ≤ 1 % Sr(1) Индикация срабатывания Светодиод Материал корпуса Никелированная латунь Материал активной части Ударопрочный конструкционный пластик Температура эксплуатации -25…+70 °C Температурная погрешность ≤ 10 % Sr(1) Степень защиты IP67 Электрическое подключение Кабельный вывод, длина 2 м (1) – Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенной температуре и условиях монтажа.
Технические характеристики индуктивных датчиков серии LA с разъемом
Параметр Значение М12 Напряжение питания 10…30 VDC, 10…60 VDC Номинальный ток нагрузки ≤ 200 мА Ток утечки ≤ 0,01 мА Падение напряжения ≤ 1,5 В Защита от перегрузки да Точка срабатывания защиты 220 мА Защита от обратной полярности да Защита от короткого замыкания нет Гистерезис переключения ≤ 15 % Sr(1) Точность повторения ≤ 1 % Sr(1) Индикация срабатывания LED-индикатор Материал корпуса Никелированная латунь Материал активной части Ударопрочный конструкционный пластик Температура эксплуатации -25…+70 °C Температурная погрешность ≤ 10 % Sr(1) Степень защиты IP 67 Электрическое подключение Разъем М12 (male)
Модификации
LAХХ-Х.ХХХ.Х.Х
Например: LA12-55.5N1.U1.K Вы заказали: Индуктивный датчик с диаметром корпуса 12 мм утапливаемого исполнения с номинальным расстоянием срабатывания 5 мм, схемой подключения – трехпроводной NPN, коммутационной функцией – NO, напряжением питания 10...30 VDC, кабельным выводом 2 м.
Габ. размеры

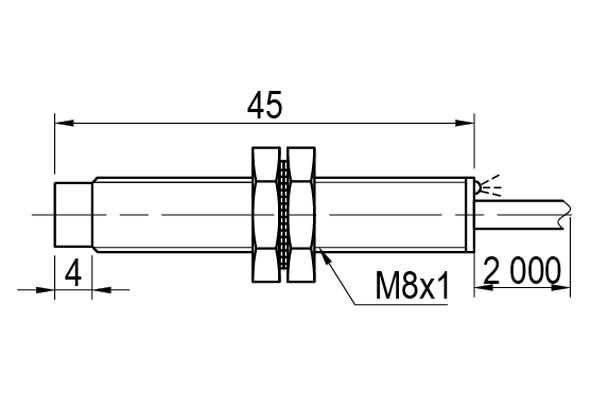

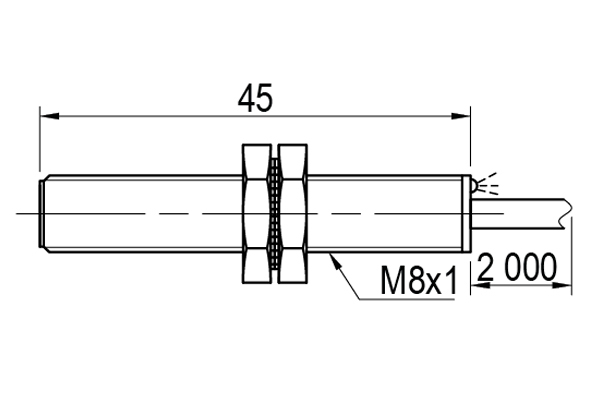

Диаметр корпуса 8 мм
Утапливаемое исполнение Неутапливаемое исполнение
Диаметр корпуса 12 мм
Утапливаемое исполнение, с кабельным выводом Неутапливаемое исполнение, с кабельным выводом Утапливаемое исполнение, с разъёмом M12 (male) Неутапливаемое исполнение, с разъёмом M12 (male)

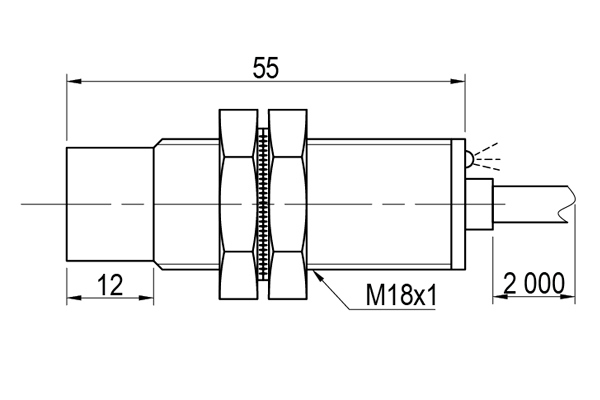

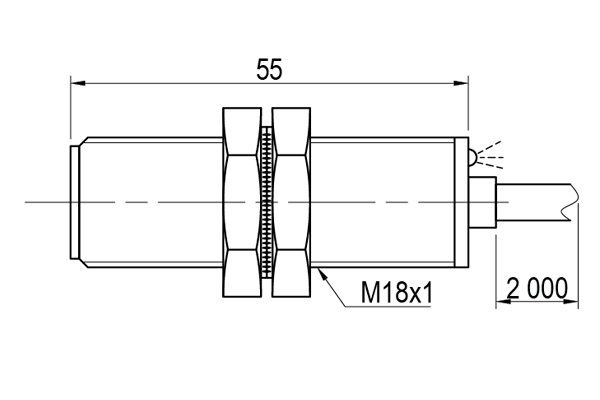

Диаметр корпуса 18 мм
Утапливаемое исполнение Неутапливаемое исполнение

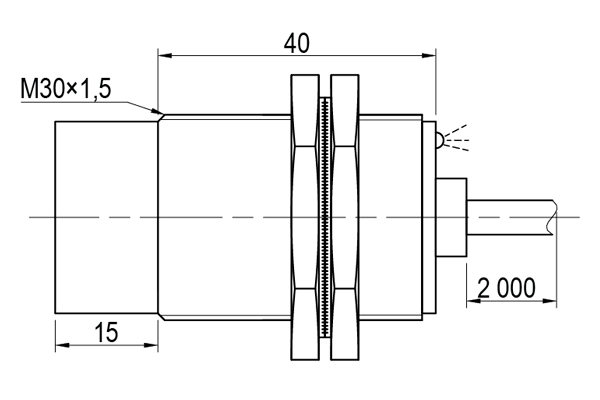

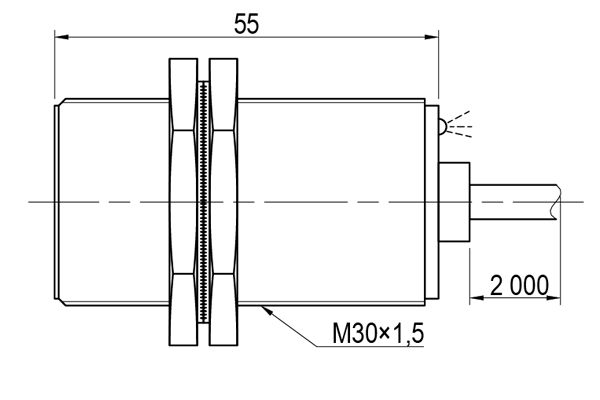

Диаметр корпуса 30 мм
Утапливаемое исполнение Неутапливаемое исполнение

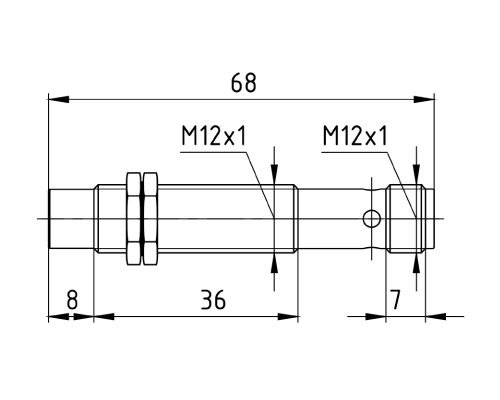

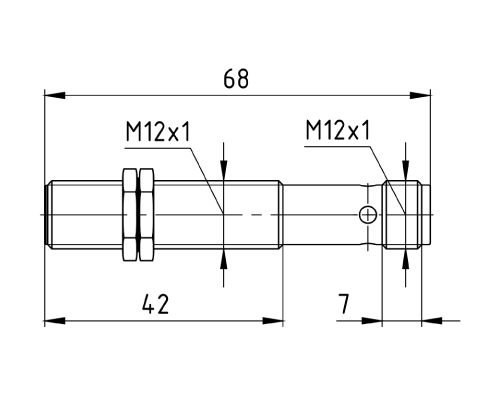

С разъемом
Утапливаемое исполнение Неутапливаемое исполнение
Подключение
Схемы подключения
Датчики постоянного тока

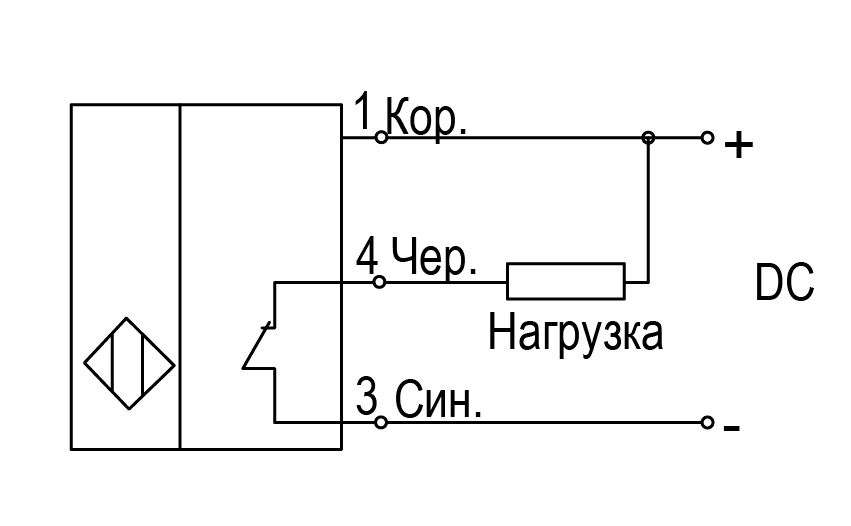

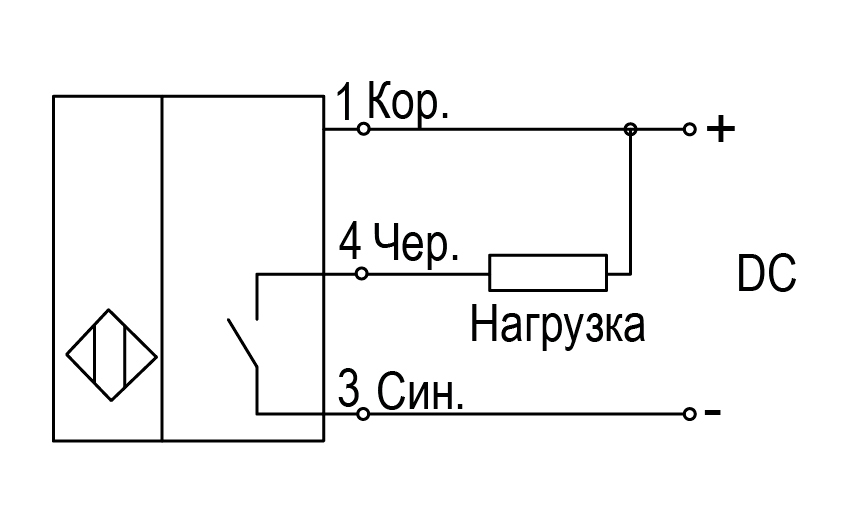

Трехпроводные, NPN, NO

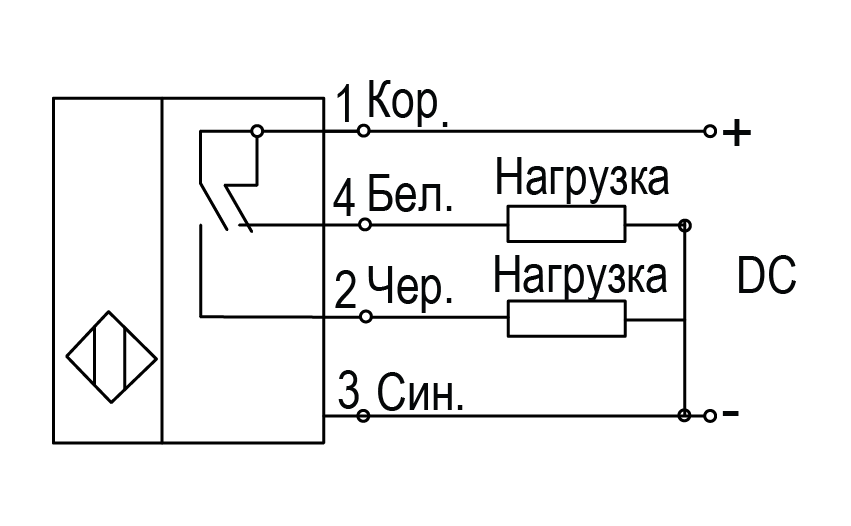

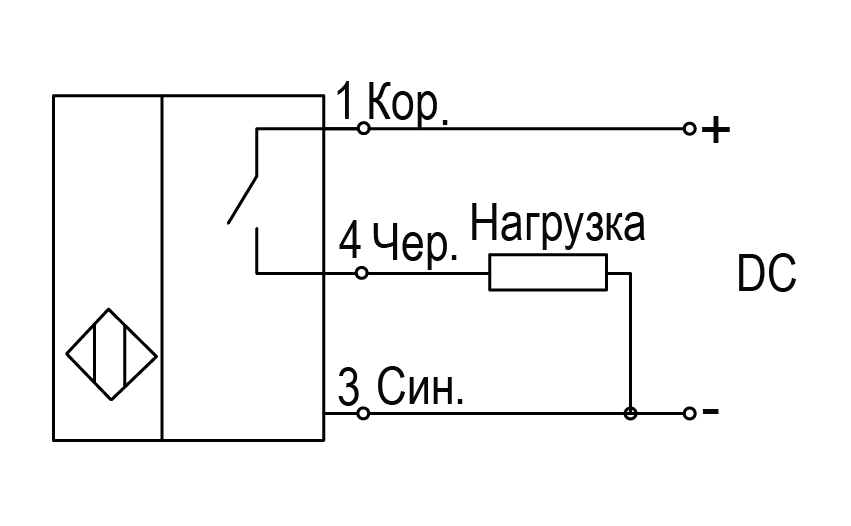

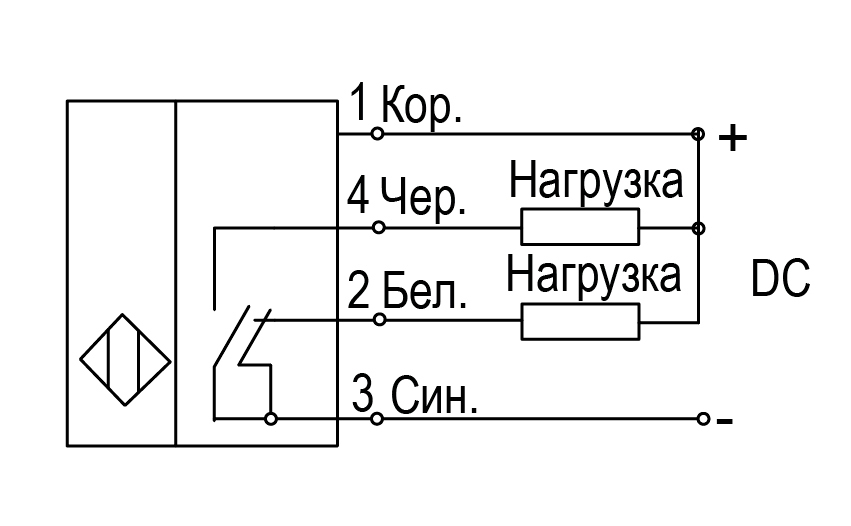

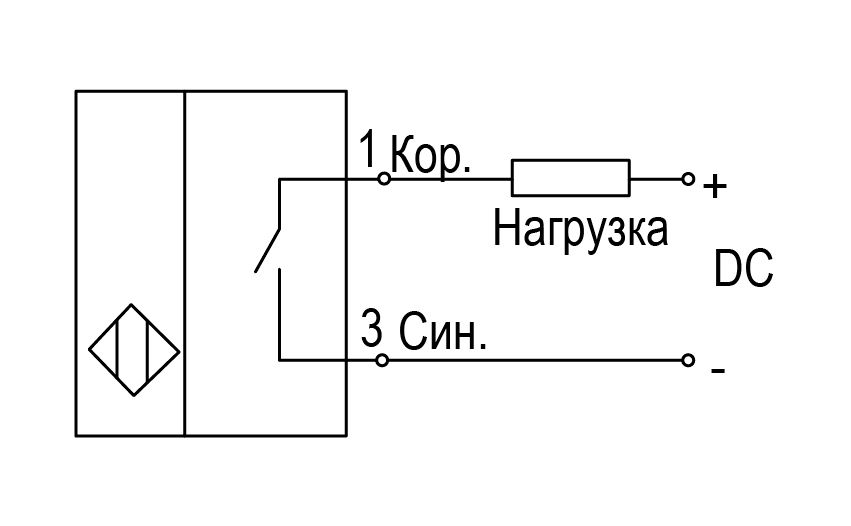

Трехпроводные, PNP, NO Трехпроводные, NPN, NC Четырехпроводные, NPN, NO+NC Четырехпроводные, PNP, NO+NC Двухпроводные, NO
Комплектность
В комплект входит датчик с кабелем присоединения (длина 2 м)
Упаковка
Варианты упаковки пакет (1 шт.) Масса одного датчика LA08 (с диаметром корпуса 8 мм) – не более 40 г LA12 (с диаметром корпуса 12 мм) – не более 77 г LA18 (с диаметром корпуса 18 мм) – не более 161 г LA30 (с диаметром корпуса 30 мм) – не более 247 г
