КТР-121

КТР-121 – это контроллер с готовыми алгоритмами для автоматизации котельной. Подходит для установки в блочно-модульных, стационарных, крышных водогрейных котельных, а также котельных с котлами наружного размещения и котельных с пристроенным ИТП. Управление горелкой осуществляется через встроенный менеджер горения. Контроллер управляет модулируемыми, одноступенчатыми, двухступенчатыми и трехступенчатыми горелками. По типу топлива поддерживаются газовые, жидкотопливные, комбинированные и электрические горелки.

Задачи автоматизации

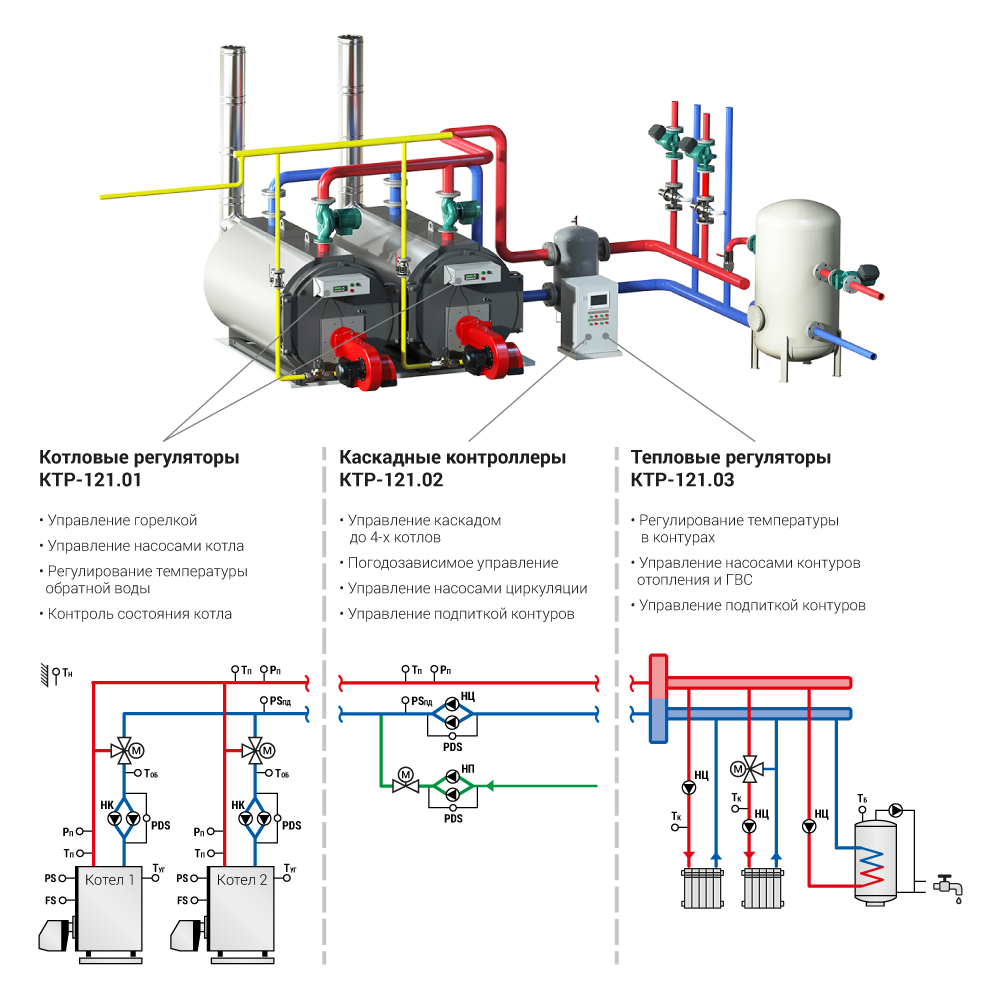

Алгоритмы КТР-121 разделены по задачам автоматизации котельной. Линейка состоит из трех групп алгоритмов:

• КТР-121.01 – автоматика котла.
• КТР-121.02 – автоматика котельной.
• КТР-121.03 – автоматика отопления и ГВС.

Объединяя различные алгоритмы КТР-121 в единую систему, можно получить решение для сложных схем котельных. Комбинации алгоритмов позволяют подобрать оптимальный набор автоматики для котельной.

Преимущества

Универсальность
Специализированная автоматика котельной подходит для 85 % тепловых схем. Работает со всеми автоматизированными жидкотопливными и газовыми горелками.

Безопасность
Контролируется свыше 50 различных видов аварий. События фиксируются в журнале аварий.


Погодозависимость
Комфортная температура помещения. Температурный график отопления.


Простота
Не требуется программирование и создание документации. Настройка с лицевой панели или через ПК. Ввод в эксплуатацию в течение часа.
Экономичность
Экономия эксплуатационных затрат. Снижение расхода топлива. Увеличение ресурса котлов. Экономия времени на обслуживание.

Сертификация
Приборы имеют сертификат промышленной безопасности и декларацию о соответствии. Соответствуют СНиП 35-76 и СП 89.13330.2016.
Диспетчеризация
Управление и контроль из любой точки мира. Оповещения об аварийных событиях. Два встроенных интерфейса RS-485.

Взаимозаменяемость
Единая аппаратная база всех устройств линейки КТР-121. Все приборы взаимозаменяемы.

Общие

Тп – температура в подающем трубопроводе
Тн – температура наружного воздуха
Тоб – температура в обратном трубопроводе
Туг – температура уходящих газов
Тот – температура в контуре отопления
Тгвс – температура в контуре ГВС
Тк – температура в тепловом контуре
Тб – температура в бойлере
Рп – давление в подающем трубопроводе
Рот – давление в контуре отопления
Ргвс – давление в контуре ГВС
PDS – реле перепада давления
PS – реле давления
FS – реле протока
НК – насос котловой
НЦ – насос циркуляции
НП – насос системы подпитки
PSпд – реле давления подпитки (прессостат)
М – клапан регулирующий с электроприводом

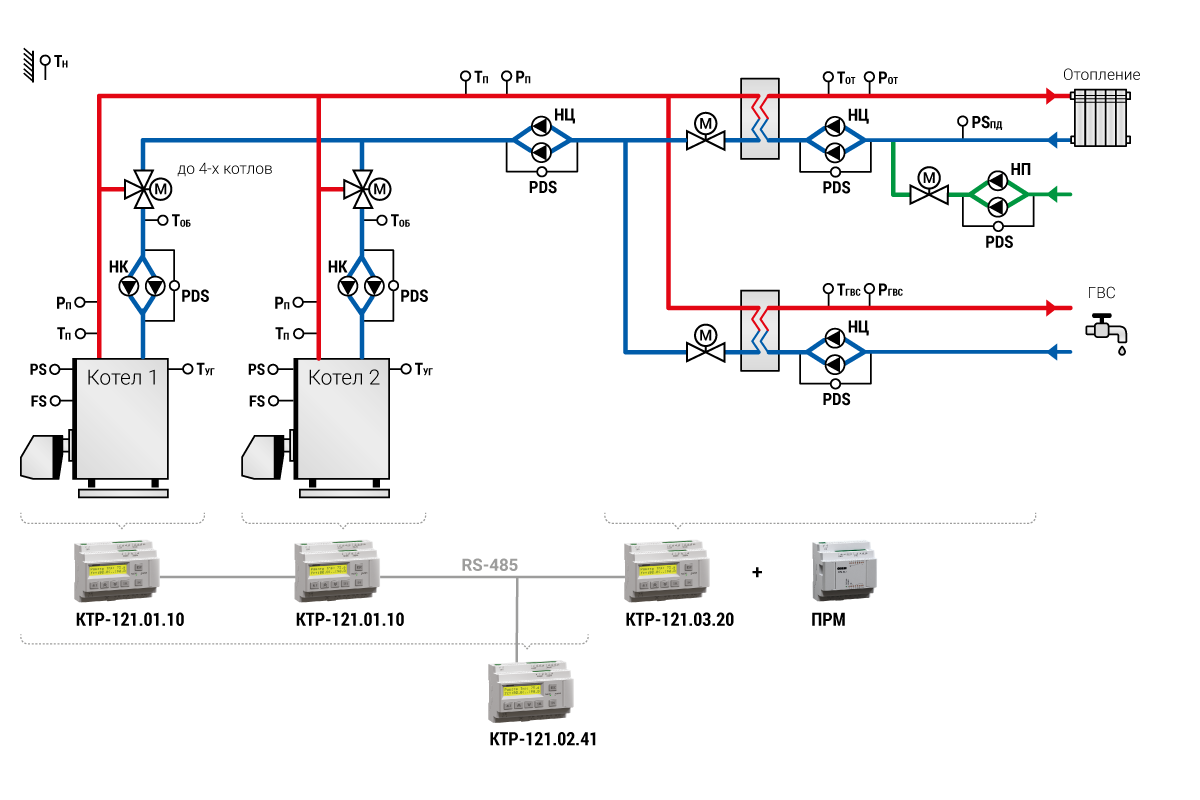

Для каскада до 4-х котлов с контурами отопления и ГВС на теплообменник

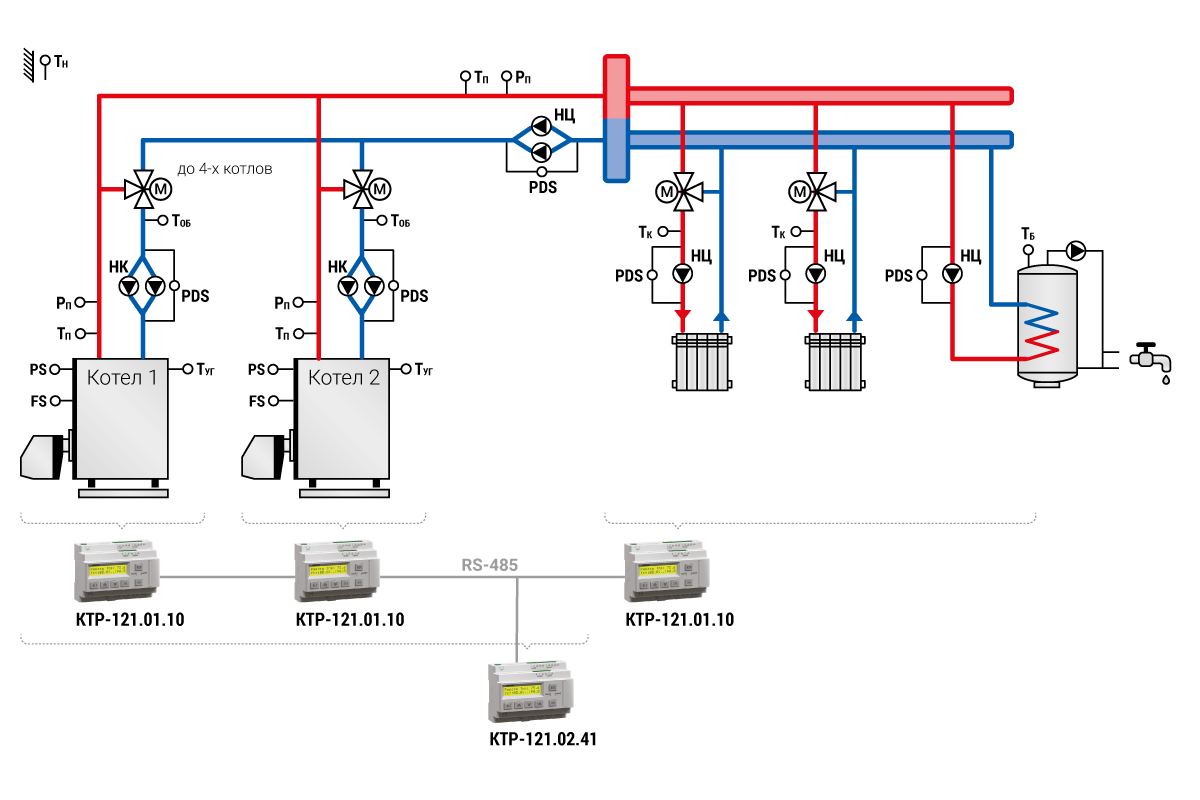

Для каскада до 4-х котлов с контурами отопления на насосно смесительный узел и ГВС на бойлер

Схемы КТР-121.01

Условные обозначения

Тп – температура в подающем трубопроводе
Тоб – температура в обратном трубопроводе
Рп – давление в подающем трубопроводе
PDS – реле перепада давления
PS – реле давления
FS – реле протока
НК – насос котловой
НРЦ – насос рециркуляции
М – клапан регулирующий с электроприводом

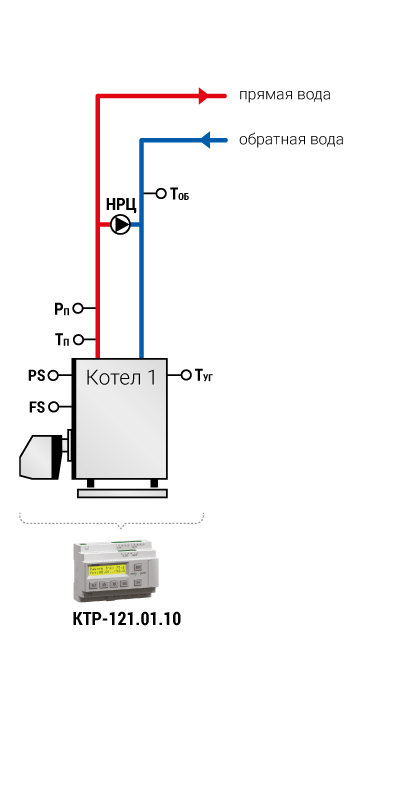

Для котла с насосом байпаса

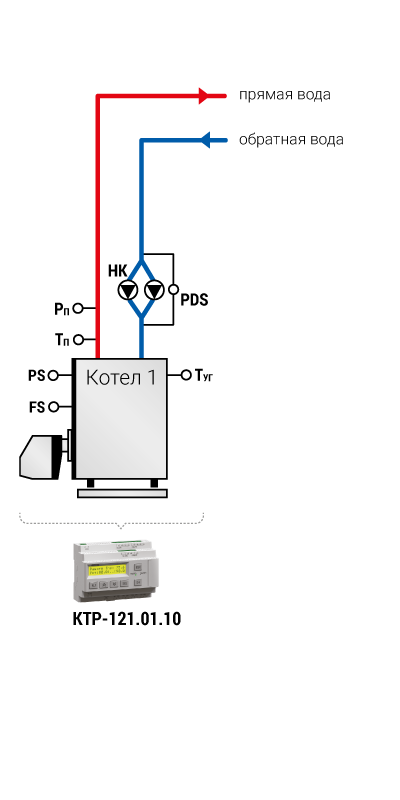

Для котла с котловыми насосами

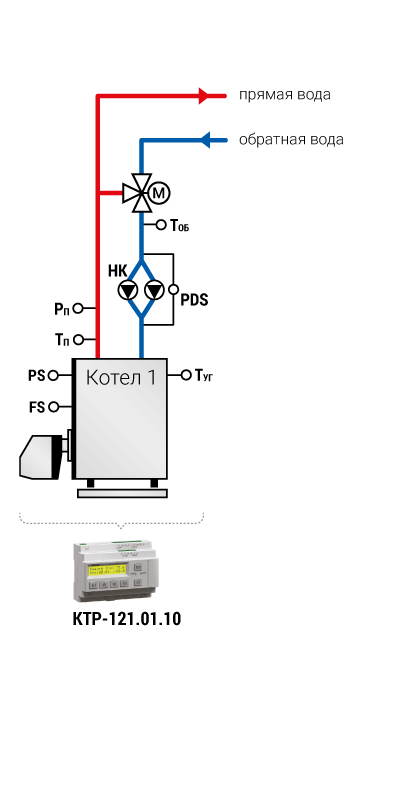

Для котла с котловыми насосами и насосом байпаса

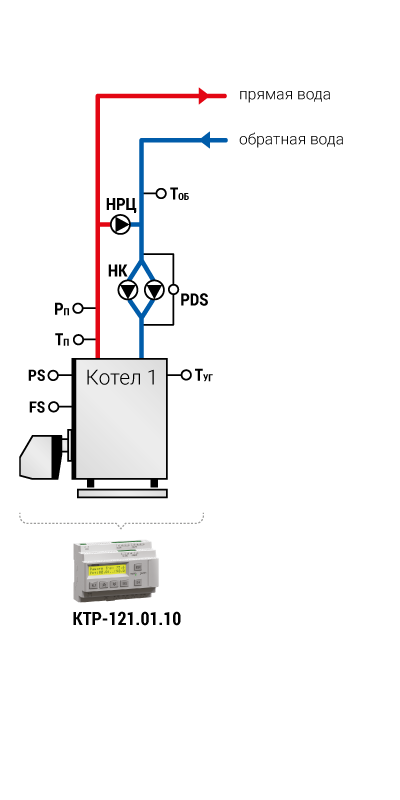

Для котла с котловыми насосами и регулирование температуры на входе

Можно ли отключить датчик давления в настройках прибора?

Датчик давления является опциональным. По умолчанию контроль давления и сам датчик отключены. При необходимости их можно включить в настройках прибора.

По какому типу датчика осуществляется управление системой подпитки?

Управление системой подпитки осуществляется по аналоговому датчику давления 4…20 мА или по реле давления (прессостату). Тип датчика для управления подпиткой выбирается в настройках прибора.

У меня котельная с тремя котлами наружного размещения. По СП 89.13330.2016 контроль общекотельных аварий должен осуществляться в каждом котловом боксе. Закрывает ли КТР-121 эту задачу?

Для контроля общекотельных аварий необходимо в каждом боксе совместно с котловым регулятором КТР-121.01.10 подключить модуль расширения ПРМ-1. Таким образом, контроль ОК аварий будет осуществляться в каждом котловом боксе.

Подключил ПРМ-1 к КТР-121, на модуле расширения мигает светодиод аварии.

Вероятно, прошивка модуля расширения устарела и несовместима с текущей прошивкой КТР-121. Рекомендуется обновить прошивку ПРМ-1.

У вас на электрических схемах подключение к горелке выполнено через промежуточные реле. Возможно ли подключение КТР-121 к горелке напрямую, без промежуточных устройств?

Вы можете подключить горелку к КТР-121 напрямую при соблюдении верной фазировки. Были случаи, когда неверная схема подключения порождала паразитный контур, вследствие чего при запуске ведущего котла в работу включались все котлы каскада.

На лицевой панели КТР-121 мигает красный светодиод «Авария», система в работу не запускается, все датчики в норме. В чем может быть проблема?

Мигание светодиода «Авария» на лицевой панели КТР-121 свидетельствует о включенном режиме «Тест». Для его отключения необходимо перейти в меню прибора, зайти в раздел «Тест вх/вых» и перевести режим в статус «Не акт.»

При запуске котельной в работу система перегревается, ступени переключаются с большой задержкой. Как решить проблему?

Вероятно, параметры регулирования заданы некорректно. Перепроверьте настройки Интег+/- и Вр.Стаб+/- в меню прибора, предварительно ознакомившись с руководством по эксплуатации. Если проблему не удается решить самостоятельно, обратитесь за консультацией в техническую поддержку.
