МВ210-2хх

Модули предназначены для сбора данных со встроенных дискретных входов и передачи их в сеть Ethernet.
Используются для расширения сигналов контроллера ОВЕН ПЛК210.
Коммуникационные возможности
Интерфейс обмена
Сдвоенный Ethernet 10/100 Mbit
Интерфейс конфигурирования
USB 2.0 (MicroUSB), Ethernet (RJ-45)
Поддерживаемые протоколы
Modbus TCP (до 4-х одновременных соединений)
MQTT
SNMP
NTP

Особенности

• Входы могут работать в режимах: счетчика импульсов частотой до 100 кГц, измерения частоты до 100 кГц, обработки сигналов энкодера до 100 кГц (только МВ210-202 и МВ210-212)
• Подключение дискретных сигналов ~230 В (только МВ210-221):
• Определение наличия или отсутствия напряжения в сети
• Диагностика обрыва фазы в трехфазной сети
• Контроль чередования фаз
• Подсчет наработки (моточасов)
• Счетчик количества включений напряжения
• Время последнего включения и выключения напряжения на входе
• Сдвоенный 2-х портовый Ethernet-коммутатор
• Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
• Широкий диапазон рабочих температур: -40…+55 °С
• Непрерывный профиль измерений во внутреннюю flash память (архив)
• Поддержка облачного сервиса OwenCloud

Конфигурирование

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Модификация
Входы
Количество входов
МВ210-202 20 DI
МВ210-212 32 DI
МВ210-204 20 DI
МВ210-214 32 DI
МВ210-221 9 + 6 DI
Тип входов

• контактный датчик (требует внешнего питания =24 В)
• датчик n-p-n и p-n-p типа
• «сухой контакт» (не требует внешнего питания)
• датчик n-p-n типа
• ~230 В
• «сухой контакт» (не требует внешнего питания)
• датчик n-p-n типа

Характеристики дискретных входов (DI)
Гальваническая развязка входов
–
Режимы работы

• определение логического уровня
• подсчет числа высокочастотных импульсов (только 1 – 8 DI)
• измерение частоты (только 1 – 8 DI)
• обработка сигналов энкодера (до 3-х AB энкодеров)
• определение логического уровня
• подсчет числа импульсов

Для сигналов ~230 В:

• определение наличия или отсутствия напряжения в сети
• диагностика обрыва фазы в трехфазной сети
• контроль чередования фаз
• подсчет наработки (моточасов)
• счетчик количества включений напряжения
• время последнего включения и выключения напряжения на входе

Для сигналов «сухой контакт»:

• определение логического уровня
• подсчет числа импульсов

Макс. частота входного сигнала
определение логического уровня
400 Гц
подсчет числа импульсов
100 кГц (только 1 – 8 DI)
400 Гц
измерение частоты
100 кГц (только 1 – 8 DI)
–
обработка сигналов энкодера
100 кГц
–
Мин. длительность импульса
5 мкс (1 – 8 DI)
1 мс
1 мс
(9 – 20 DI)
1 мс
(9 – 32 DI)
Напряжение питания входов
24±3
24±3 В для транзисторных ключей
Для «сухих контактов» питание не требуется!
Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу
–
не более 100 Ом
Ток «логической единицы»
не более 5,5 мА
–
Ток «логического нуля»
не более 1,2 мА
–
Напряжение «логической единицы»
9…30 В
–
Напряжение «логического нуля»
0…6 В
–
Питание
Напряжение питания
=10…48 (номинальное =24) В
Потребляемая мощность,
не более
4 Вт при
питании
=24 В
9 Вт при питании
=24 В
4 Вт при питании
=24 В
9 Вт при питании
=24 В
5 Вт при питании =24 В
Защита от переполюсовки
есть
Тип питания часов реального времени
батарея CR2032
Конструктивное исполнение
Габаритные размеры
МВ210-212 (42×124×83) ±1 мм
МВ210-204 (82×124×83) ±0,5 мм
МВ210-214 (42×124×83) ±1 мм
МВ210-221 (82×124×83) ±0,5 мм
МВ210-212 (42×124×83) ±1 мм
Степень защиты
IP20
Монтаж
на DIN-рейку / на стену
Средний срок службы
10 лет
Масса, не более
0,4 кг
0,6 кг
0,4 кг
0,6 кг
0,4 кг
Условия эксплуатации
Температура окружающего воздуха
-40…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)
не более 80 %

Модуль
1 шт.
Паспорт и гарантийный талон
1 экз.
Краткое руководство
по эксплуатации
1 экз.
Кабель патч-корд UTP
5e 150 мм
1 шт.
Клемма питания
2EGTK-5-02P-14
1 шт.
Заглушка Ethernet
1 шт.

Общий чертеж МВ210-202

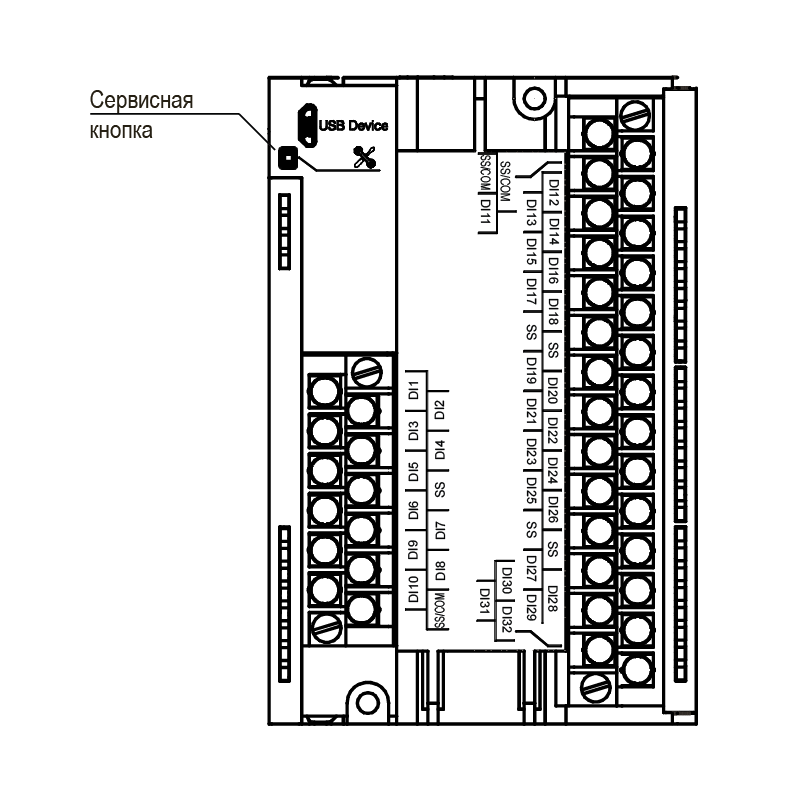

Общий чертеж МВ210-212

Общий чертеж МВ210-204

Общий чертеж МВ210-214

МВ210-204 Схема подключения датчиков «сухие контакты»

МВ210-214 Схема подключения датчиков «сухие контакты»

МВ210-221 Схема подключения датчиков «сухие контакты»
