Промежуточные реле KIPPRIBOR серии RP

KIPPRIBOR
Промежуточные реле KIPPRIBOR серии RP
415,20
р.
Добавить в корзину
Ознакомьтесь с обозначениями при заказе данного товара и перейдите
в наш полный каталог для получения подробной информации и материалов.
От 415,20 руб. (цена за шт.)
Кратность отгрузки: 20 шт.

  • Прямые поставки — низкие цены, высокое качество, гарантийное обслуживание
  • Надёжный поставщик электрооборудования, КИПиА и прочей продукции
  • Доставка по всей России — от Калининграда до Сахалина, полная поддержка на всех этапах
  • Склад в Москве — оперативность и соблюдение сроков
  • Выгодные цены: скидка 3% от цены завода; до 15% при «Проекте»; бесплатная доставка до терминала в г. Москва «ДЛ»/СДЭК при любой сумме, а при существенном заказе — до города/иногда до адреса Покупателя
  • Отсрочка платежа: по согласованию — частичная предоплата или постоплата
Описание
Тех. хар-тики
Модификации
Управление
Подключение

Описание

Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики. Предназначены также для коммутации и переключения электрических цепей управления постоянного и переменного тока.
Для монтажа промежуточных реле на DIN-рейку или плоскость используются:
  • 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-044BE/2.
  • 3-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-044BE/3.
  • 3-ярусная колодка с самозажимными клеммами KIPPRIBOR PYF-144BE/3.
Промежуточные реле KIPPRIBOR серии RP имеют следующие преимущества:
  • прозрачный корпус, позволяющий чётко видеть состояние контактов реле;
  • полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82);
  • яркий цветной светодиодный (LED) индикатор работы;
  • удобный ручной дублёр с фиксацией (для модификаций LTU).
Степень защиты промежуточных реле KIPPRIBOR серии RP:
  • корпуса реле – IP40,
  • со стороны клемм – IР00.

Тех. хар-тики

Технические характеристики

Технические характеристики
Модификации без ручного дублера (RP - 402/403/405/407AL RP - 402/403/405DL)
Модификации с ручным дублером (RP - 402/403/405/407ALTU RP - 402/403/405DLTU)
Время включения (при UN)
не более 25 мс
Время выключения (при UN)
не более 25 мс
Диапазон рабочих температур
–55...+70 °С
Относительная влажность
35%...80% RH
Атмосферное давление
86...106 кПа
Светодиодный LED-индикатор срабатывания
есть
есть
Ручное дублирование срабатывания
нет
есть
Механическая индикация срабатывания
нет
есть
Ударопрочность
10g (длительность полуволны синусоиды ударного импульса 11 мс)
Виброустойчивость
10...55 Гц (удвоенная амплитуда 1,0 мм)
Масса
не более 35 г.

Электрические характеристики контактов

Электрические характеристики контактов
Постоянный ток (DС)
Переменный ток (АС)
Номинальные ток и напряжение коммутации
5 A при 30 В
5 A при 250 В
Минимальная коммутируемая нагрузка
1000 мВт (10 В/10 мА)
Начальное сопротивление контактов
не более 100 мОм
Материал контакта
серебряный сплав (AgSnO2)
Электрический ресурс
не менее 105
Механический ресурс (при 300 вкл./мин)
не менее 107
Сопротивление пробоя между группами контактов
≥ 1500 VAC в течение 1 мин (ток утечки 1 мА)

Электротехнические характеристики катушки

Электротехнические характеристики катушки
Постоянный ток (DC)
Переменный ток (AC)
Номинальное напряжение питания Uном.
12/24 В
12/24/110/220 В
Напряжение включения (при 23 °С)
не менее 0,75 Uном.
не менее 0,8 Uном.
Предельное напряжение питания катушки (при 25 °С)
1,10 Uном.
Напряжение выключения (при 23 °С)
не более 0,10 Uном.
не более 0,30 Uном.
Мощность
0,9 Вт
1,2 ВА
Сопротивление пробоя между катушкой и контактами
не менее 1500 VAC в течение 1 минуты

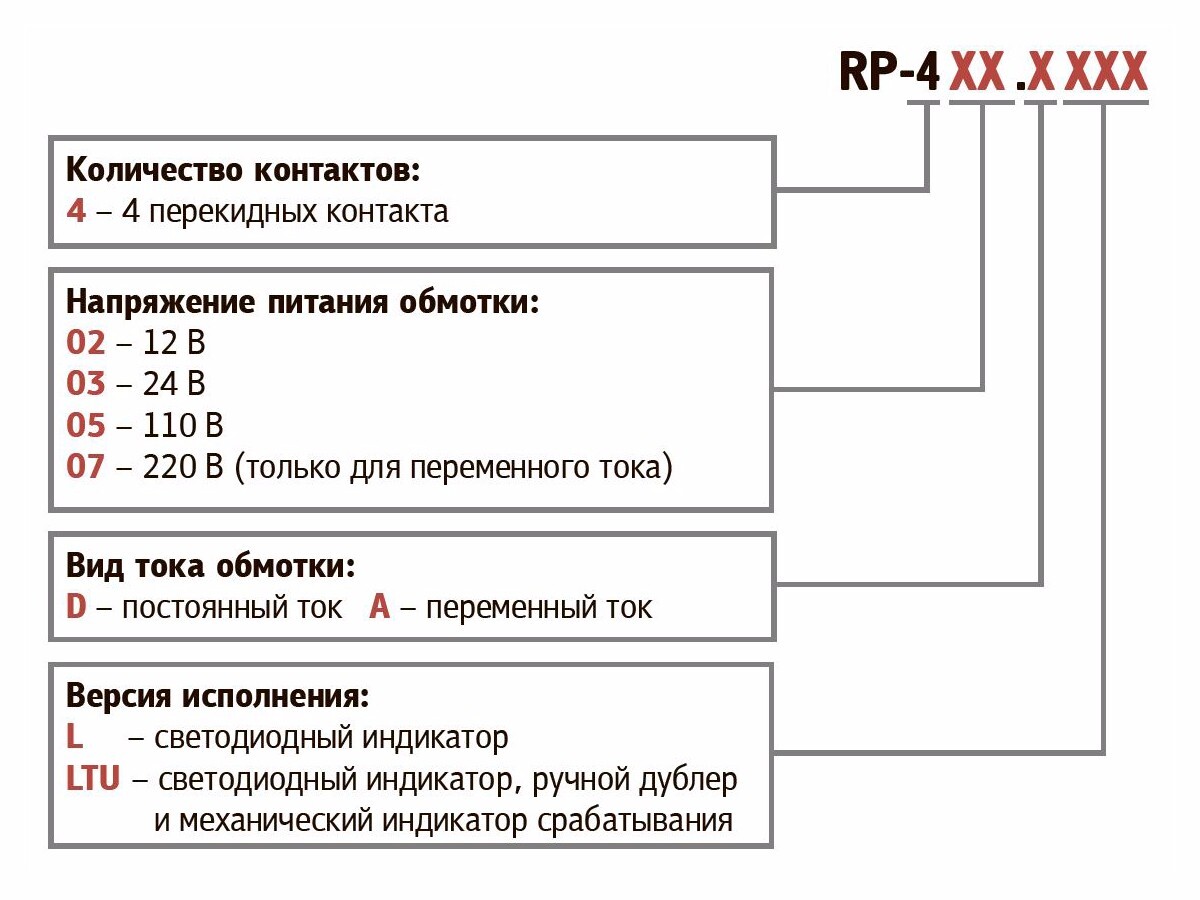

Модификации

RP-4Х.ХХ

Управление

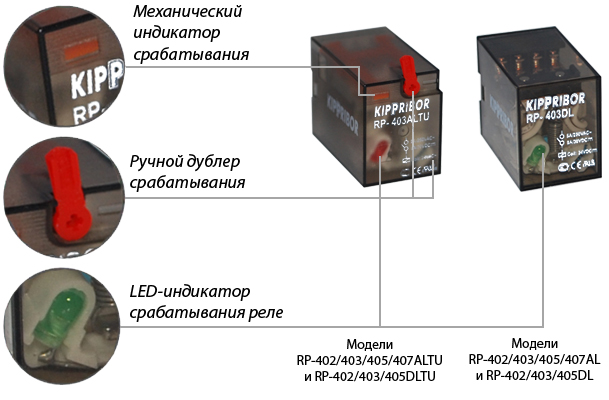

Элементы управления

Цветомаркировка LED-индикатора, механического индикатора и ручного дублера

Вид тока обмотки
LED-индикатор
Механический
индикатор
Ручной дублер
Постоянный ток
 зеленый
 синий
синий
Переменный ток
 красный
 красный
красный

Подключение

Схема подключения и габаритные размеры

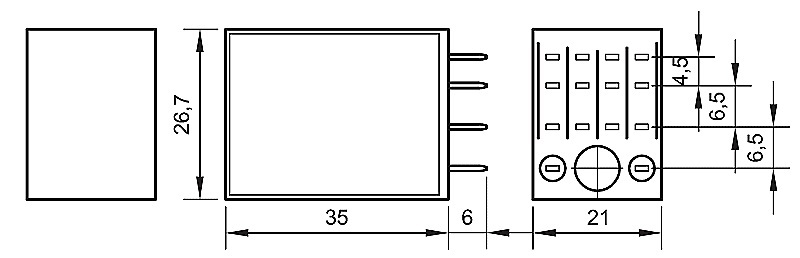

Модификации без ручного дублера (RPxxxAL/DL)

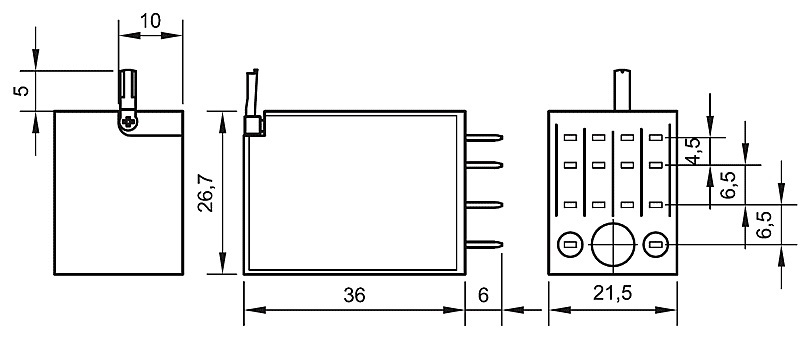

Модификации с ручным дублером (RPxxxALTU/DLTU)


схема подключения
