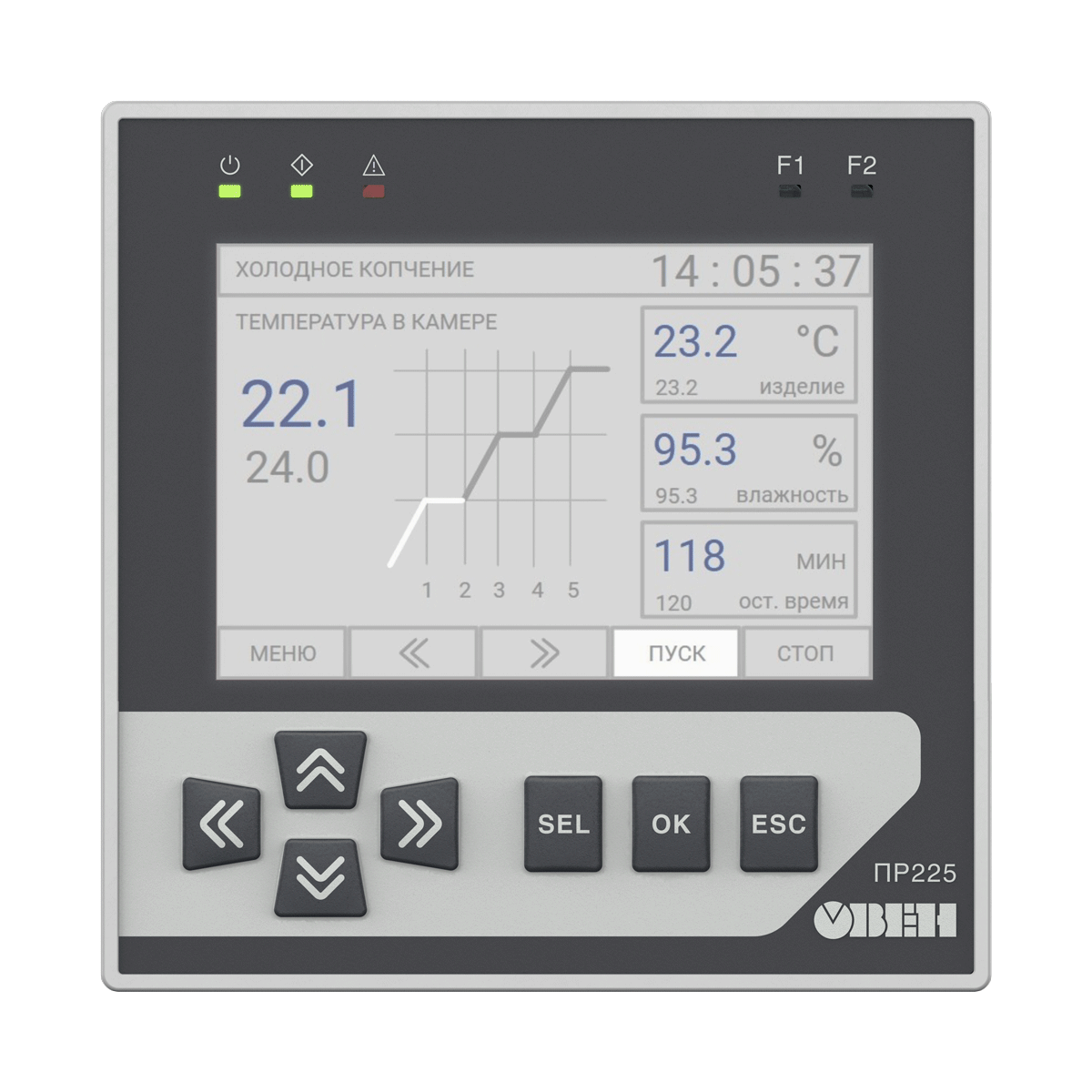

ПР225

ПР225 – новое программируемое реле в щитовом корпусе с графическим дисплеем и Ethernet. Прибор сочетает в себе оптимальную конфигурацию аналоговых и дискретных входов-выходов для управления в системах водоснабжения, отопления, кондиционирования, вентиляции, пищевой промышленности и др.
Графический цветной экран 3,5” позволяет создавать удобные и наглядные интерфейсы пользователей, что значительно упрощает настройку и восприятие информации. А крепление прибора на дверцу шкафа не требует использования панели оператора.
Интерфейс Ethernet позволяет интегрировать прибор в распределенные системы, увеличивать количество входов-выходов с помощью модулей ввода-вывода Мх210, удаленно контролировать и управлять оборудованием с помощью облачного сервиса OwenCloud. В зависимости от модификации у ПР225 предусмотрено до 2-х интерфейсов RS-485. Это позволяет расширить систему с помощью модулей Мх110 для управления исполнительными механизмами или передачи данных на верхний уровень.
Алгоритм работы ПР225 строится пользователем в бесплатной нативной российской среде программирования Owen Logic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы.

Особенности и преимущества

HMI: графический экран и кнопки

• Графический цветной экран с диагональную 3,5“, 320×480
• 7 механических кнопок с возможностью пользовательской настройки
• 5 светодиодов: 3 сервисных, 2 пользовательских

Оптимальная комбинация входов-выходов

• 4 аналоговых входа: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим
• 2 универсальных аналоговых выхода: 4…20 мА/0…10 В
• 8 дискретных входов (питание =24 В/ ∼220 В)
• 8 дискретных выходов (Э/М реле и транзисторные ключи)

Коммуникационные возможности

• Интерфейс Ethernet, режим Master/Slave, Modbus TCP:
• Прямой доступ в облачный сервис OwenCloud
• Подключение к ПК для конфигурирования и записи программы
• Настройка в Owen C
• onfigurator
• Визуализация процессов с помощью панелей оператора и SCADA
• Увеличение входов-выходов с помощью модулей Мх210
• До 2-х интерфейсов RS-485, режим Master/Slave, Modbus RTU/ASCII:
• Интеграция в SCADA-системы
• Визуализация процессов с помощью панелей оператора
• Увеличение входов-выходов с помощью модулей Мх110
• Управление внешними устройствами: ПЧВ, датчики и др.
• Подключение к ПК для конфигурирования и записи программы

Конструктивные особенности

• Щитовое исполнение 100×100×72
• Съемные клеммники – для удобства монтажа
• Быстрая замена батарейки

Эксплуатация

• 2 модификации по питанию: =24 и ~230 В
• Работа в неотапливаемых помещениях: -20...+55 ºС
• Конфигурирование и запись программы через USB, Ethernet

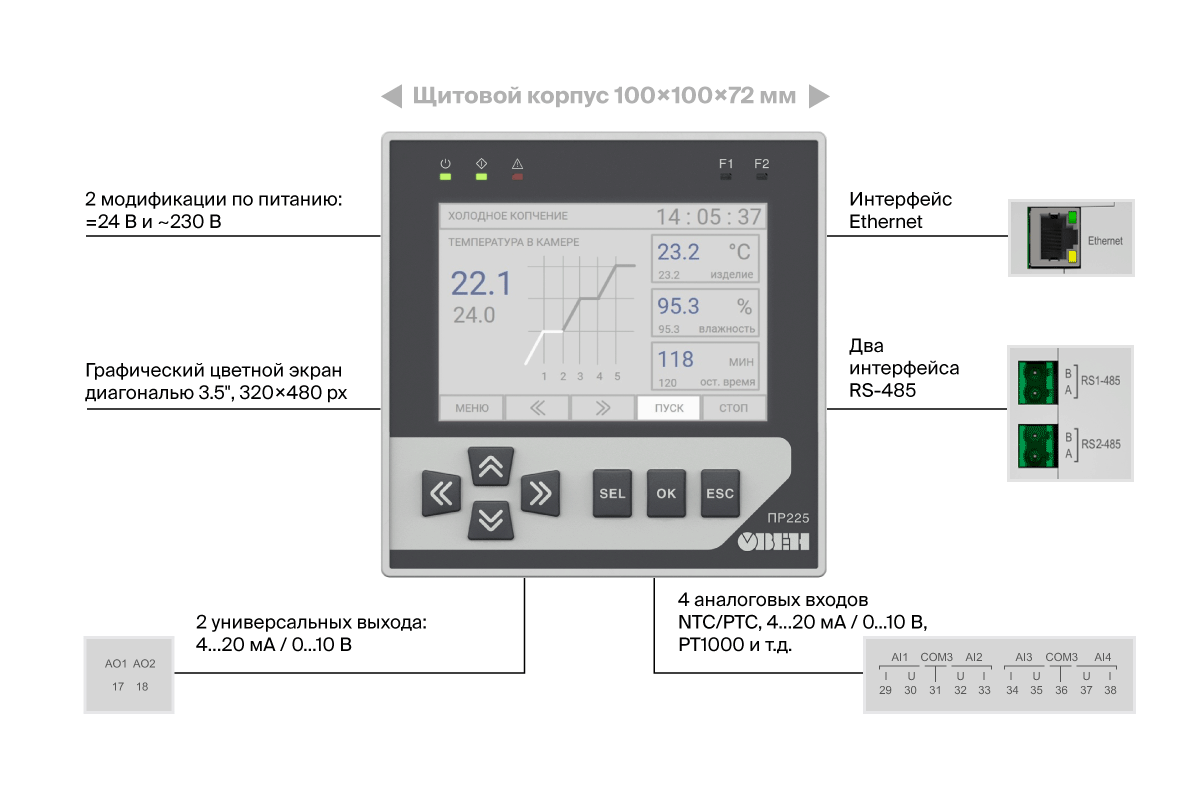

Отличительные характеристики ПР225

Управление вентиляцией
ОВЕН ПР225 применяется для автоматизации приточных и приточно-вытяжных систем вентиляции. Прибор обеспечивает точное поддержание температуры и влажности за счет управления теплообменниками и группами вентиляторов. Готовые макросы сокращают сроки разработки программы для различных режимов работы (день недели, день/ночь, прогрев и т.д.) и их автоматическую смену. Простая интеграция в SCADA-системы и облачный сервис OwenCloud через Ethernet обеспечивает удаленное управление и мониторинг. Корпус щитового типа позволяет легко изменять параметры системы без необходимости взаимодействия со шкафом управления.

Управление автоклавом
ОВЕН ПР225 обеспечивает высокую точность поддержания температуры и давления в автоклавах различных типов и размеров. Интуитивно понятная среда программирования упрощает адаптацию системы под конкретные задачи, а наличие универсальных аналоговых входов и выходов позволяет легко интегрировать прибор в уже существующие установки. Автоматизация на базе ПР225 гарантирует стабильную работу оборудования, снижает необходимость постоянного контроля со стороны человека, включая функции диагностики и удаленного мониторинга для оперативного контроля.

Управление температурой, влажностью, вентилятором, ТЭНом, задвижками и клапанами в инкубаторе птицекомплекса
Программируемое реле ОВЕН ПР225 идеально подходит для автоматизации малых и средних инкубаторов. Устройство монтируется непосредственно на дверцу шкафа управления, что исключает необходимость дополнительного использования панели оператора. Цветной дисплей с диагональю 3,5” позволяет создавать интуитивно понятный и удобный интерфейс для работы оператора. Интеграция с облачным сервисом OwenCloud обеспечивает удаленный контроль системы, анализ архивных данных и возможность оперативной реакции на отклонения.

НаименованиеПР225-230ПР225-24HMIТип дисплея (тип матрицы)Графический (IPS LCD)Количество отображаемых цветов65535Диагональ3,5“Разрешение320 × 480 пикселейПоддерживаемые языкиРусский, английскийКнопки7 механических кнопок (с возможностью программной пользовательской настройки)Светодиоды3 сервисных, 2 пользовательскихПрограммированиеСреда программирования
Owen Logic
Конфигурирование
Owen Configurator
Объем Retain-памяти2040 байтОбъем памяти сетевых переменных (режим slave)2040 байтКоличество сетевых запросов в режиме Master192СтекДинамическийПамять ПЗУ64 кбайтПамять ОЗУ320 кбайтИнтерфейсы программирования и конфигурированияUSB Type-C, EthernetОбщие сведенияДиапазон переменного напряжения питания90 до 264 В (номинальное 230 В, при 50 Гц) Диапазон постоянного напряжения питания127...373 В (номинальное 230 В)=20...36В (номинальное =24)Минимальное время цикла1 мс (зависит от сложности программы)Часы реального времениестьFlash-память (архив)Количество циклов записи и стирания100 000Максимальный размер файла архива2048 байтМаксимальное количество файлов архива300 шт.Минимальный период записи архива30 cДискретные входыКоличество8ТипДискретный (Д)Подключаемые датчикиКоммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
Датчики с выходом push-pull
Датчики с выходом n-p-n
Датчики с выходом p-n-p
Номинальное напряжение питания~230 В=24 ВГальваническая развязкаГрупповая, по 4 входаЭлектрическая прочности изоляции510 ВНоминальное напряжение питания24 ВГальваническая развязкаГрупповаяЭлектрическая прочности изоляции510 ВАналоговые входыКоличество4Тип измеряемых сигналовPt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др.Период обновления значений всех каналов, не более1 мсРабота в дискретном режимеДа, =24 ВГальваническая развязкаОтсутствуетДискретные выходыКоличество8 шт.ТипРелейные (нормально-разомкнутые) или транзисторные ключи (n-p-n-типа)Допустимый ток нагрузки, не болееРелейные (Р)
5 А при напряжении не более 250 В перем. тока, cos(φ) > 0,95
3 А при напряжении не более 30 В пост. тока
Транзиторные (КТ)-0,5 А при напряжении не более 40 В постоянного токаГальваническая развязкаРелейные (Р)ИндивидуальнаяТранзиторные (КТ)ОтсутствуетЭлектрическая прочность изоляцииРелейные (Р)2300 ВТранзиторные (КТ)-Аналоговые выходыКоличество2Тип аналогового выходаУниверсальный: 4...20 мА / 0...10 ВРазрядность ЦАП12 битГальваническая развязкаИндивидуальнаяЭлектрическая прочность изоляции510 ВКоммуникационные возможностиИнтерфейс Ethernet (1 шт.)Протокол связиModbus TCPРежим работыMaster/SlaveИнтерфейс RS-485 (1 или 2 шт. – выбирается при заказе)Протокол связиModbus RTU/ASCIIРежим работыMaster/Slave

Габаритные и установочные размеры

Габаритные размеры ПР225

Установочные размеры ПР225
