ИПП120

ОВЕН ИПП120 – компактная символьная панель оператора с управляющей логикой. Предназначена для вывода и редактирования текстовых и цифровых параметров системы. Может применяться в тяжелых условиях эксплуатации совместно с программируемыми реле, контроллерами или модулями ввода/вывода, подключенными по сети RS-485.
В ИПП120 на борту есть интерфейс RS-485 для управления устройствами по сети или передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic(начиная с версии 1.10.149). Загрузка алгоритма производится с помощью кабеля microUSB.

Области применения

• Вентиляция
• Отопление
• ГВС
• Насосные групп

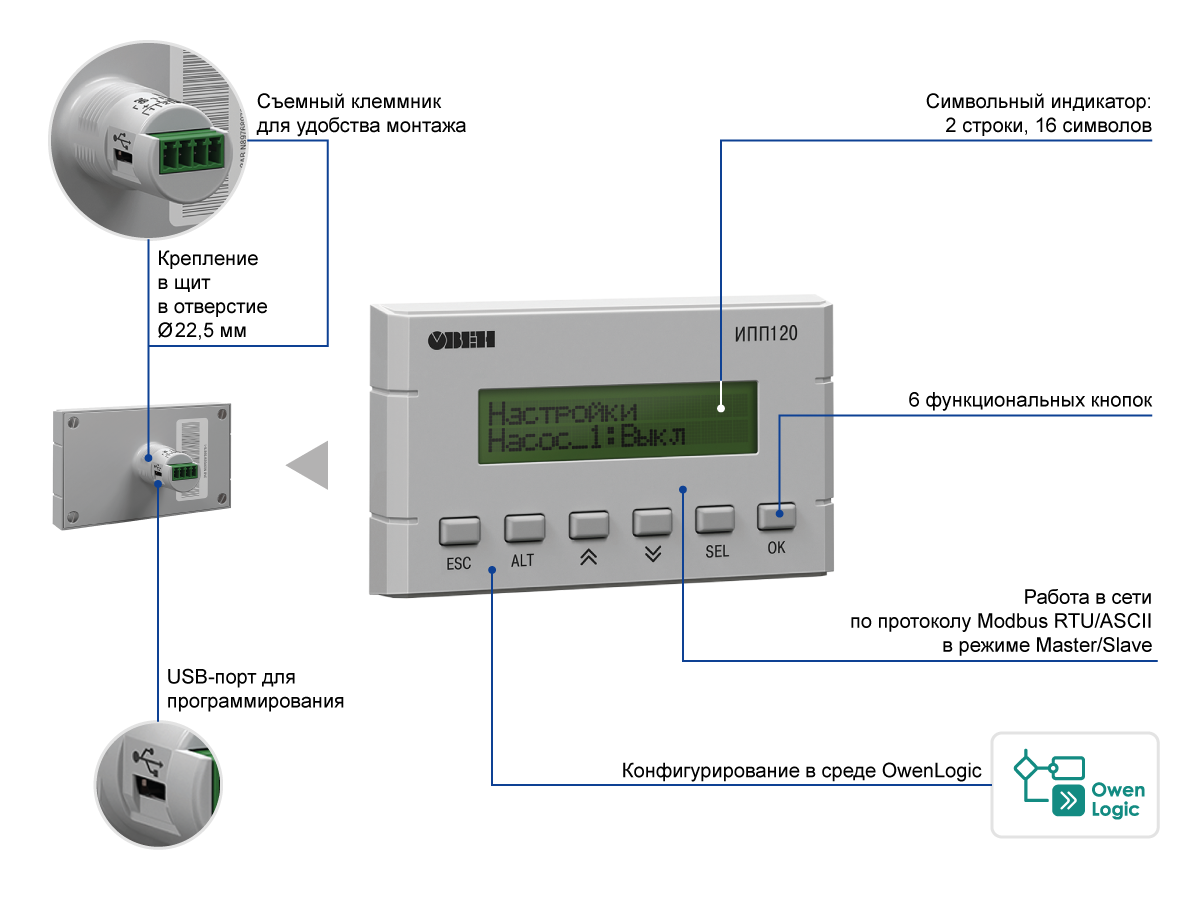

Отличительные особенности ИПП120

Коммуникационные возможности:

• Работа в сети по протоколу Modbus RTU/ASCII в режиме Master/Slave.
• Задание управляющей логики по сети RS-485.

Возможности символьного индикатора:

• Видимая область символьного индикатора: 2 строки по 16 символов.
• Возможность корректировки параметров программы пользователя и параметров прибора с помощью 6 механических кнопок.
• Доступ к внесению изменений по паролю.

Конструктивные особенности:

• Крепление в щит в отверстие 22,5 мм.
• Съемный клеммник – для удобства монтажа.

Эксплуатация

• Использование в тяжелых условиях эксплуатации: IP65, -20…+55 °C.
• Конфигурирование в среде Owen Logic (начиная с версии 1.10.149).
• USB-порт для программирования (не требует питания при программировании).
• Возможность питания от бортовой сети =12 В.

Примеры применения

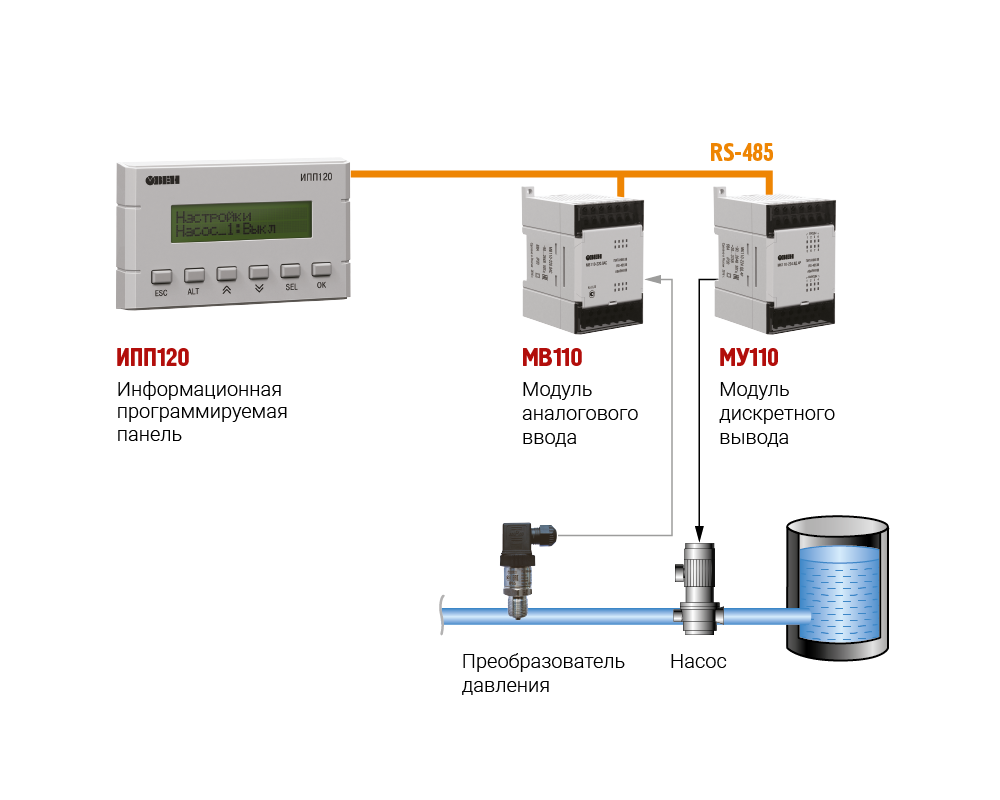

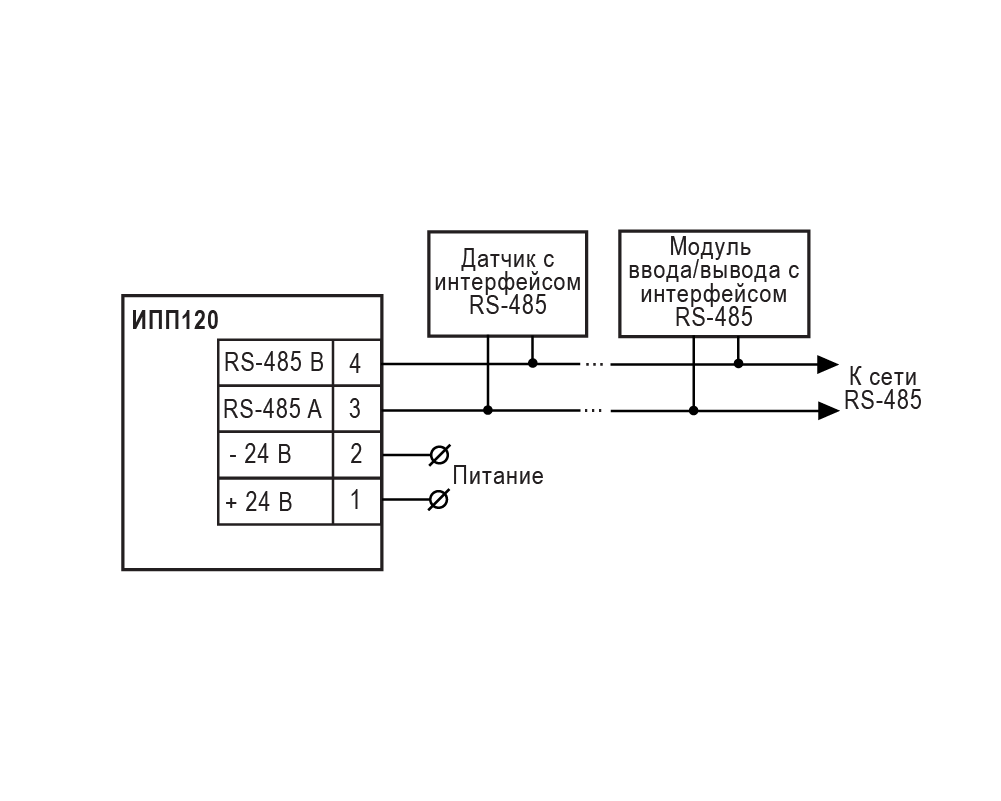

Управление модулями расширения ОВЕН Мх110

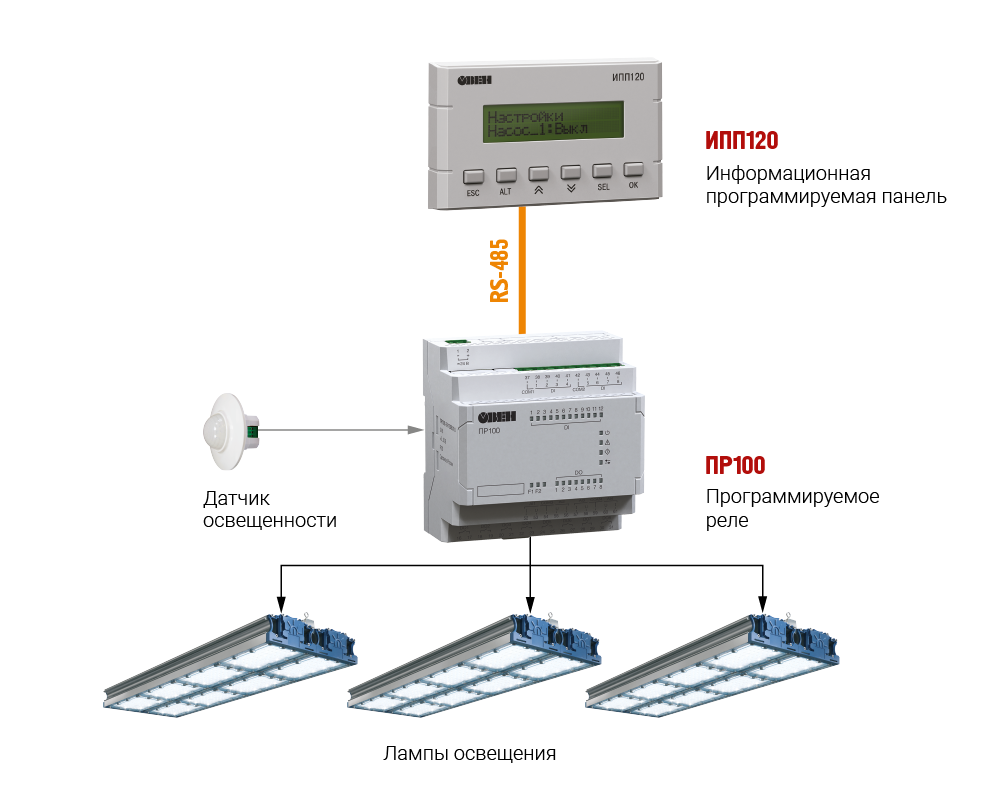

Использование ИПП120 в качестве выносной панели для программируемого реле ОВЕН ПР100

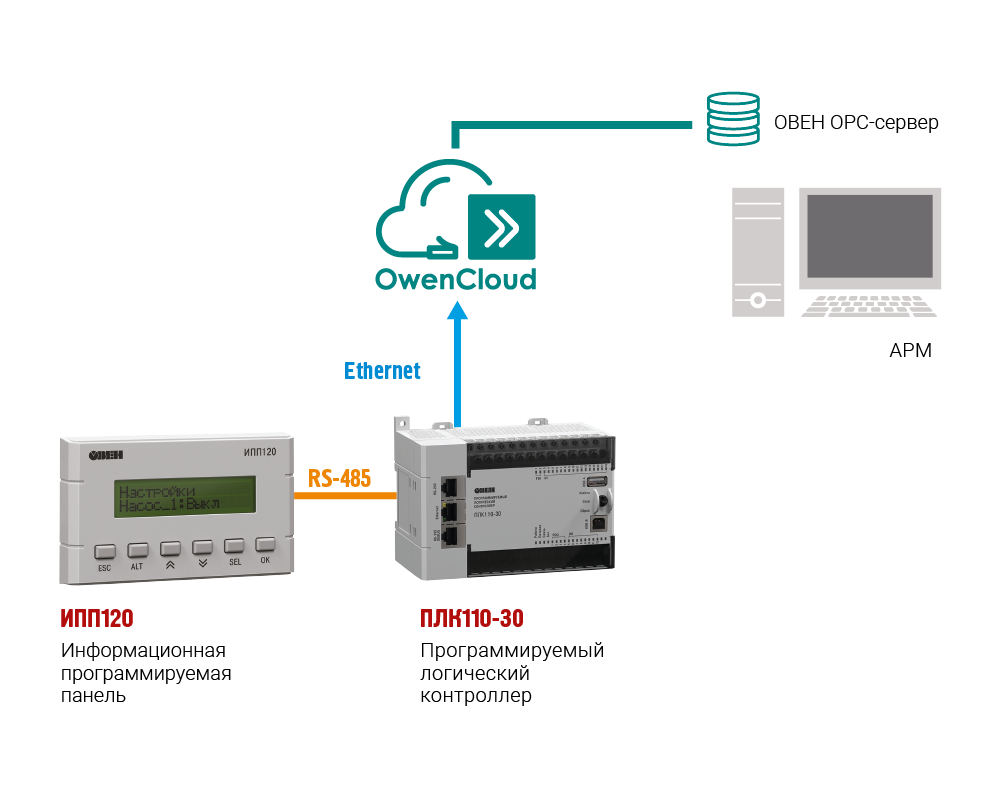

Использование ИПП120 в качестве выносной панели для контроллера ОВЕН ПЛК110 [M02]

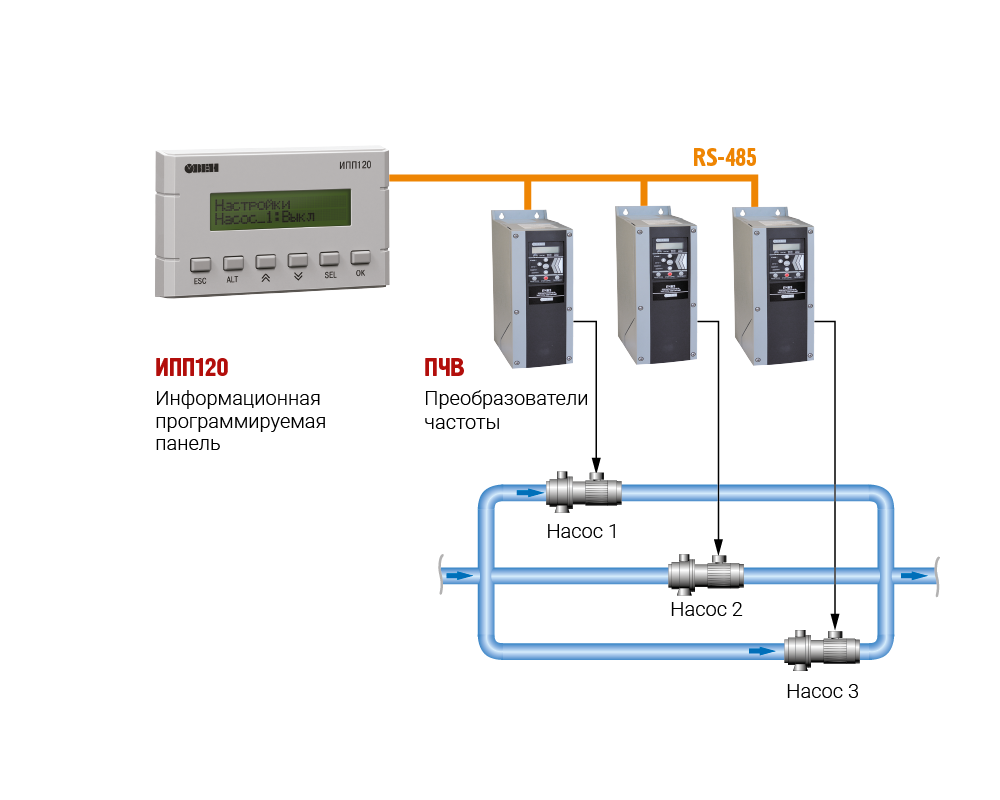

Каскадное управление тремя насосами

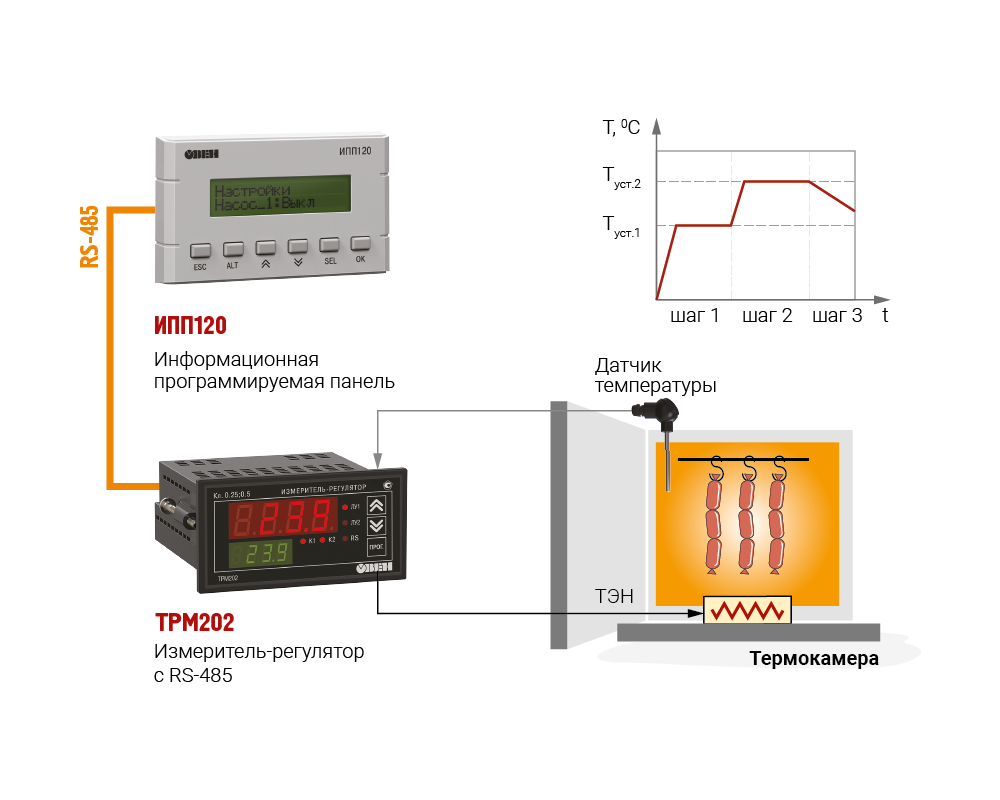

Пошаговое управление регуляторами по RS-485

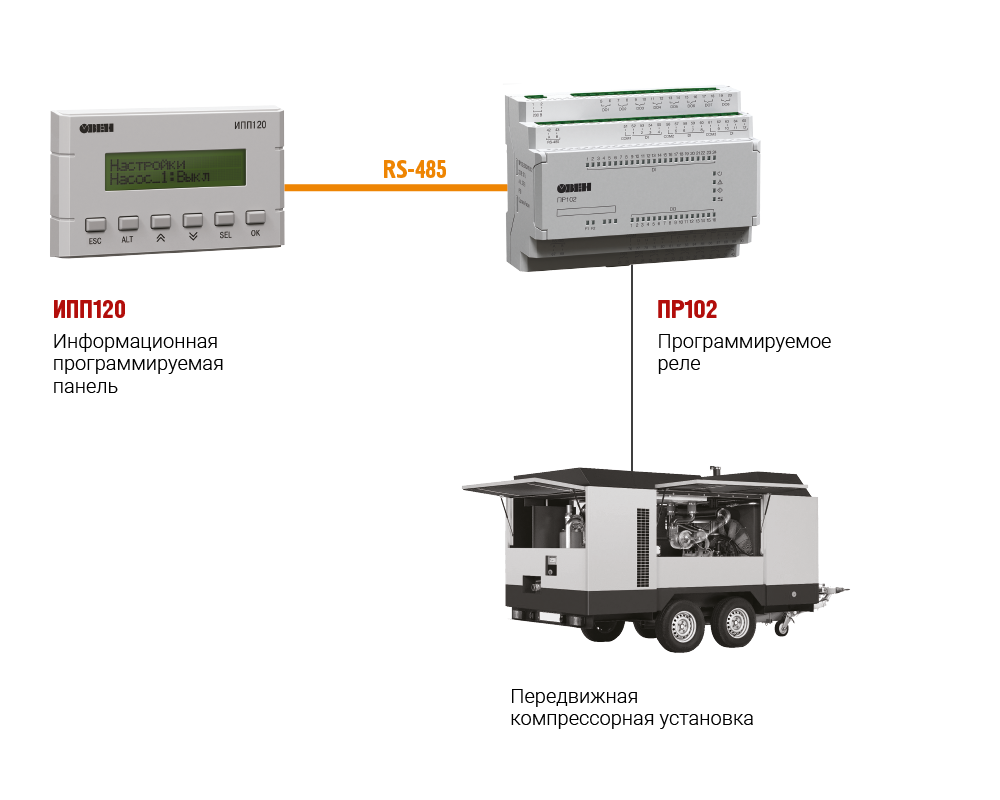

Применение ИПП120 в системах управления мобильными установками

Технические характеристики

Наименование
Значение
Программирование
Среда программирования
Owen Logic
Объем Retain-памяти
1020 байт
Объем памяти сетевых переменных (режим slave)
512 байт
Память ПЗУ
128 кбайт
Память ОЗУ
32 кбайт
Интерфейс программирования
microUSB
Общие сведения
Напряжение питания
=9…32 В (номинальное =24 В)
Потребляемая мощность
не более 2,5 Вт
Минимальное время цикла
1 мс (зависит от сложности программы)
Часы реального времени
есть
Модули расширения ПРМ
нет
Коммуникационные возможности
Интерфейс RS-485 (1шт.)
Протокол связи
Modbus RTU/ASCII
Режим работы
Master/Slave
Скорости работы интерфейса
9600, 19200, 38400,115200 бит/с
Индикация и управление
Тип дисплея
текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Количество механических кнопок
6

Габаритные и установочные размеры

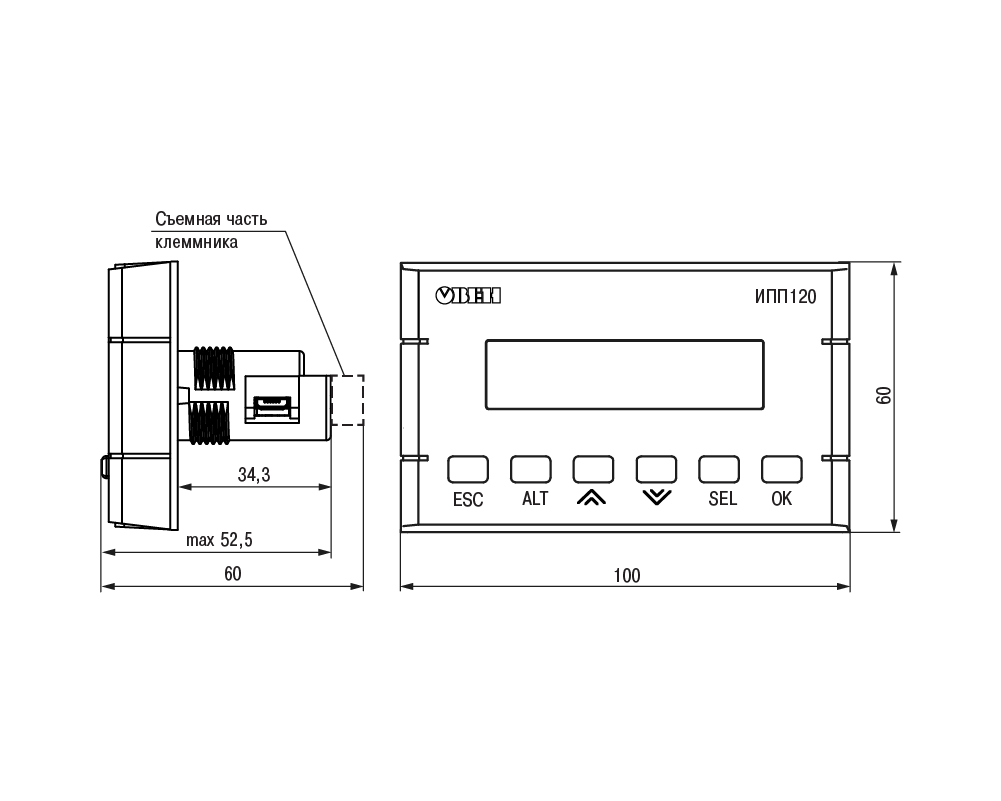

Габаритные размеры ИПП120

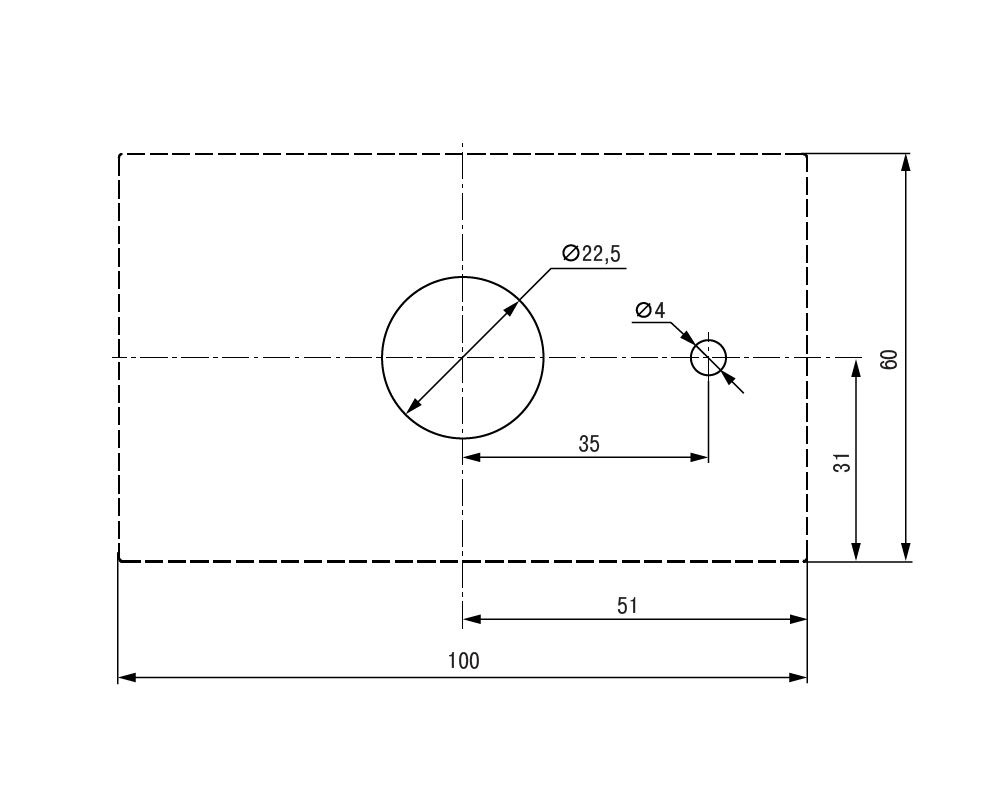

Подготовка места для монтажа ИПП120

Наименование
Количество
Прибор ИПП120
1 шт.
Краткое руководство
1 экз.
Паспорт и гарантийный талон
1 экз.
Комплект клеммных соединителей
1 шт.
Гайка фиксирующая
1 шт.
Рамка уплотнительная
1 шт.
