ОВЕН ДТПХхх5 КТМС EXIA

Термопары во взрывозащищенном исполнении, в отличие от датчиков в общепромышленном исполнении, применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термопарами в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «ЕХI-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.
Термоэлектрические преобразователи ОВЕН взрывозащищенного исполнения имеют уровень взрывозащиты «Ga» вида взрывозащиты «искробезопасная электрическая цепь «ia» и предназначены для установки во взрывоопасных зонах классов 0, 1, 2 по классификации ГОСТ 31610.10-1-2022, в которых возможно образование аэрозоля, паровоздушных, газовоздушных смесей для группы оборудования II, подгруппы IIA, IIB, IIC, температурных классов T6, T5, T4, T3, T2, T1 и максимальной температуры поверхности 600 ⁰C по классификации ГОСТ 31610.20-1-2020.
Также термоэлектрические преобразователи ОВЕН имеют уровень взрывозащиты «Da» вида взрывозащиты «искробезопасная электрическая цепь «ia» и предназначены для установки во взрывоопасных зонах классов 20, 21, 22 по классификации ГОСТ 31610.10-2-2017, в которых возможно образование пылевоздушных смесей, смесей горючих частиц и слоев горючей пыли для группы оборудования III, подгруппы IIIA, IIIB, IIIC по классификации ГОСТ 31610.20-2-2017 максимальной температуры поверхности 80…600 °С, установленной согласно ГОСТ 31610.0- 2019.
Термопары ДТП ОВЕН Exi могут устанавливаться в комбинированных зонах, содержащих одновременно газовые и пылевые взрывоопасные смеси и классифицированных по ГОСТ 31610.10-1-2022, ГОСТ 31610.20-1-2020, ГОСТ 31610.10-2-2017, ГОСТ 31610.20-2-2017

Среда измерения

Взрывоопасные смеси газов, паров, пылевоздушных смесей, горючей пыли, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex i.

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Взрывозащищенность датчика обеспечивается следующими средствами:

• выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
• ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
• ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ОВЕН ИСКРА–ТП.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).
Стандартный срок производства – от 7 рабочих дней.

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC T1...Т6 Ga Х
0Ex ia IIC T600°C Ga X
0
Датчики относятся к категории особо взрывобезопасного оборудования
Ех
Знак соответствия стандартам взрывозащиты
ia
Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)
IIC
Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)
Т1…Т6,
Т600
Датчик может использоваться в температурных классах Т1…Т6 или Т600, указанных в таблице
Ga
Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты
Х
Особые условия эксплуатации датчиков
Ex ia IIIC T20080°C…T200600°C Da X
Ех
Знак соответствия стандартам взрывозащиты
ia
Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)
IIIC
Группа позволяет использовать датчик во взрывоопасных пылевых средах (например, угольная пыль, мука). Кроме шахт
T20080°C…T200600°C
Максимальная температура поверхности со слоем пыли толщиной 200 мм
Da
Уровень взрывозащиты датчика в пылевых средах – «очень высокий», применены дополнительные средства взрывозащиты
Х
Особые условия эксплуатации датчиков

Показатели надежности

Вероятность безотказной работы
Температура
применения, °С
Гарантийный срок
эксплуатации
Средний срок службы,
не менее
ДТПК и ДТПN на основе КТМС
0,95 за 40 000 часов
-40...+600
5 лет
10 лет
0,95 за 16 000 часов
+600...+900
2 года
4 года
0,95 за 8 000 часов
+900…+1100
1 год
2 года
Не нормируется
+1100...+1300
-
-
ДТПL на основе КТМС
0,95 за 40 000 часов
-40...+600
5 лет
10 лет
ДТПJ на основе КТМС
0,95 за 40 000 часов
-40...+600
5 лет
10 лет
0,95 за 16 000 часов
+600…+800
2 года
4 года
Интервал между поверками для ДТПL на основе КТМС – 5 лет; для всех остальных ДТП – 2 года.

Параметры предельных состояний ДТПХ ХХ5EXI

Температурный класс/ максимальная температура поверхности
Т6/80°С
Т5/95°С
Т4/130°С
Т3/195°С
Т2/290°С
Т1/440°С
600 °С
Максимальная температура поверхности и измеряемой среды
80 °С
95 °С
130 °С
195 °С
290 °С
440 °С
600 °С
Температура окружающей среды
80 °С
90 °С
120 °С

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

• Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
• Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
• Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Технические характеристики

Характеристика
Значение
ДТПLхх5
ДТПКхх5
ДТПJхх5
ДТПNхх5
Номинальная статическая характеристика (НСХ)
ТХА (L)
ТХА (К)
ТЖК (J)
ТНН (N)
Рабочий диапазон преобразования, оС
-40…+600
-40...+800
-40...+900
-40...+1000
-40...+1100
-0...+800
-0...+900
-0...+1000
-0...+1100
-40...+600
-40...+1250

-0...+1250
Класс допуска
2
2
1
1
2
1
Условное давление, МПа, не более
0,4…10 (в зависимости от конструктивного исполнения)
Исполнение рабочего спая термопары, относительно корпуса датчика
изолированный;
неизолированный
Диаметр КТМС, мм
3,0
3,0; 4,5
4,5
Показатель тепловой инерции, с, не более:
- с изолированным рабочим спаем
4
- с неизолированным рабочим спаем
3
Степень защиты по ГОСТ 14254
IP54, IP67
Материал защитной оболочки КТМС
сталь 12Х18Н10Т
сталь 12Х18Н10Т
сталь AISI310
сталь AISI316
сталь AISI321
сталь 15Х25Т
сталь ХН45Ю
корунд CER795
сталь AISI316
сплав Nicrobell D
сталь ХН45Ю
корунд CER795
Маркировка взрывозащиты
0Ex ia IIC T6…T1 Ga X
0Ex ia IIC T600°C Ga X
Ex ia IIIC T20080°C…T200600°C Da X

Параметры искробезопасных электрических цепей

Ui=10,2 В; Ii=200 мA; Li, Сi пренебрежимо малы

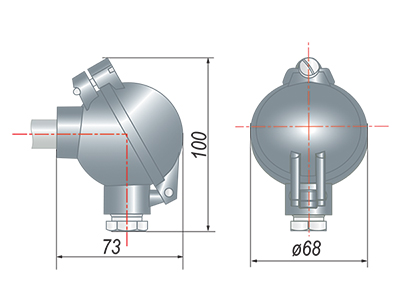

Конструктивное исполнение коммутационных головок для ОВЕН ДТПХхх5 на основе КТМС

Конструктивное исполнение головки
Увеличенная (стандарт)
Материал головки
металлическая

Силумин

Модели
275, 285, 295, 365, 115–165, 225
Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру 120 °С.

Конструктивные исполнения термопар на основе КТМС с коммутационной головкой с EXIA (модели ХХ5)

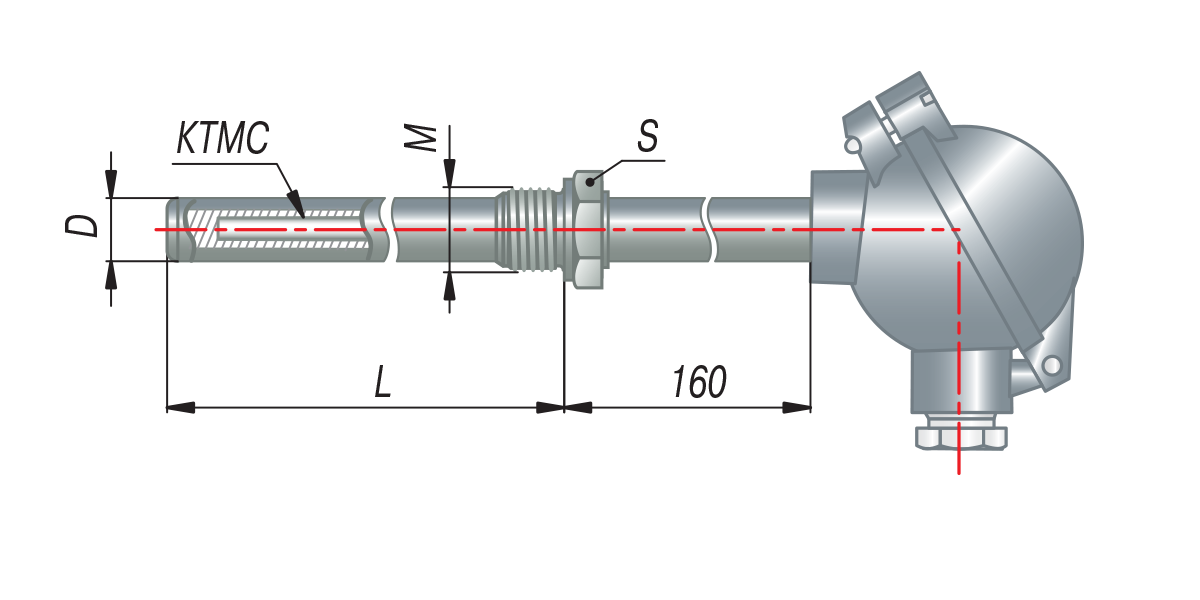

Преобразователь термоэлектрический с коммутационной головкой на основе КТМС модель 275

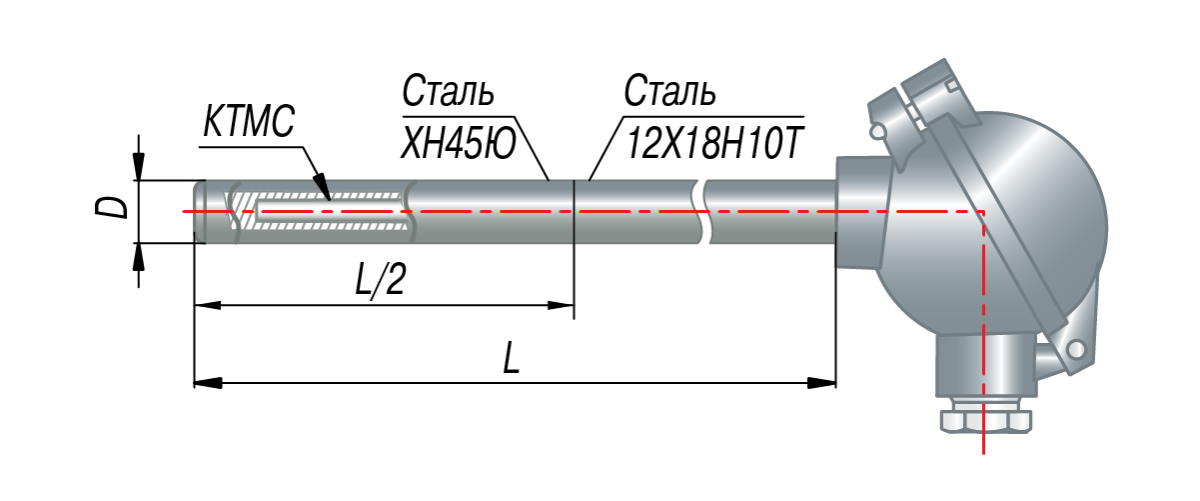

Преобразователь термоэлектрический с коммутационной головкой на основе КТМС модель 285

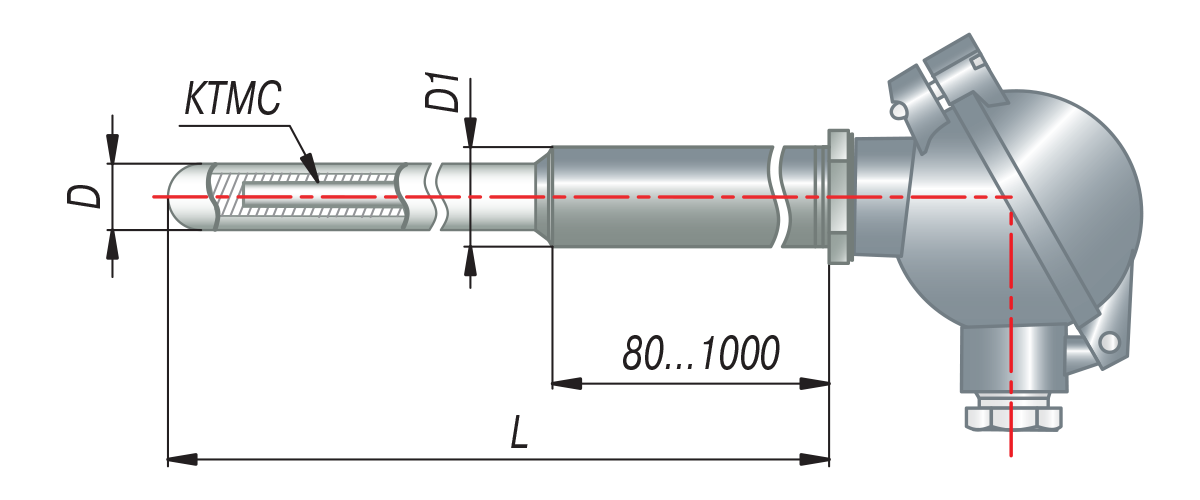

Преобразователь термоэлектрический с коммутационной головкой на основе КТМС модель 295

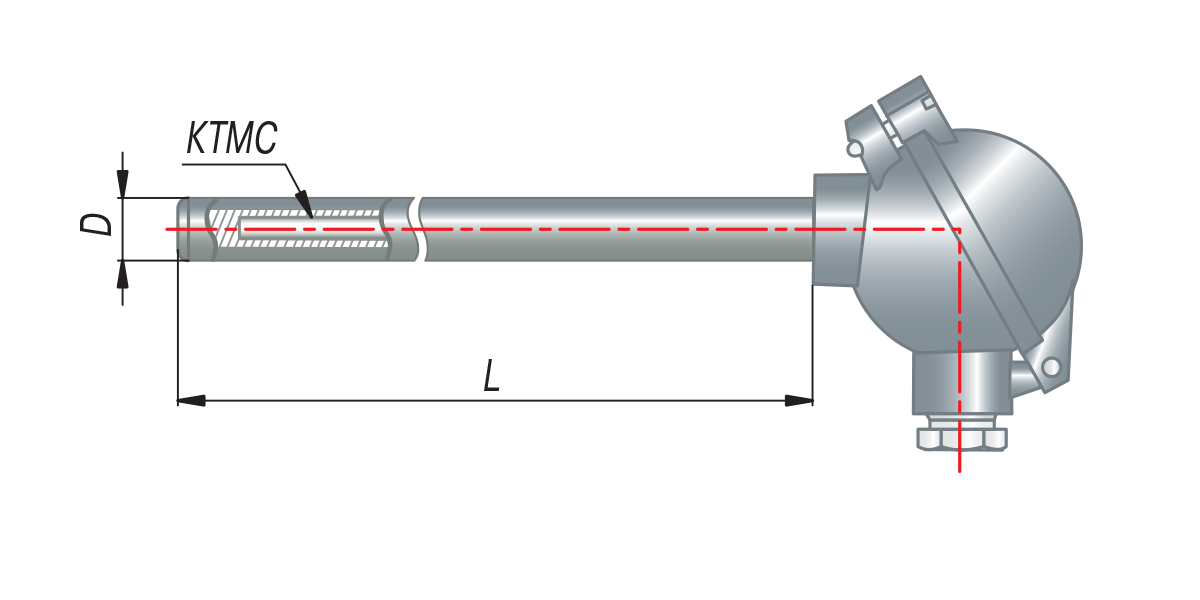

Преобразователь термоэлектрический с коммутационной головкой на основе КТМС модель 365

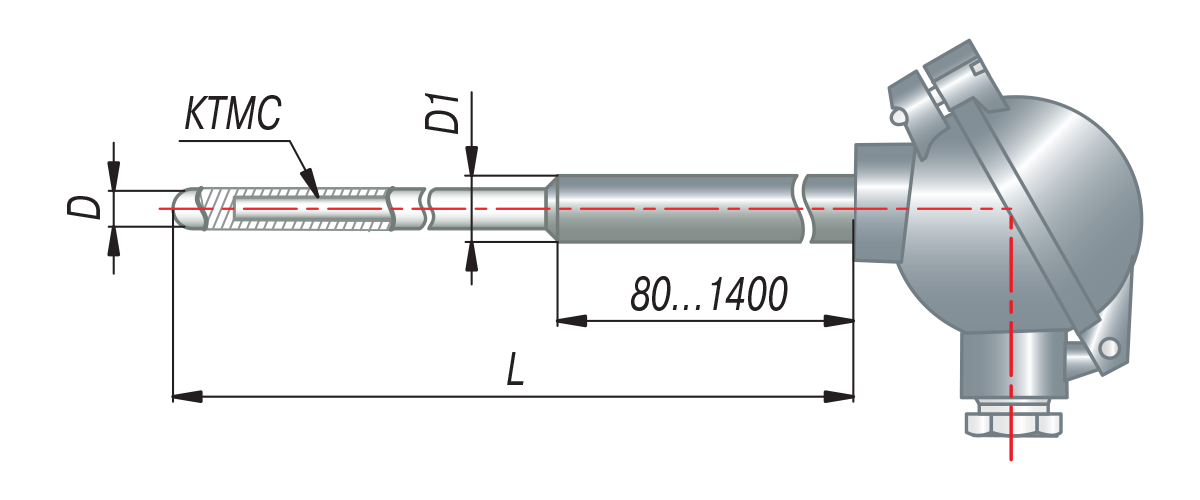

Преобразователи термоэлектрические на основе КТМС в защитной арматуре модель 115

Преобразователи термоэлектрические на основе КТМС в защитной арматуре модель 125

Преобразователи термоэлектрические на основе КТМС в защитной арматуре модель 135

Преобразователи термоэлектрические на основе КТМС в защитной арматуре модель 225

Преобразователи термоэлектрические на основе КТМС в защитной арматуре модель 145

Преобразователи термоэлектрические на основе КТМС в защитной арматуре модель 155

Преобразователи термоэлектрические на основе КТМС в защитной арматуре модель 165

* Длина монтажной части L выбирается при заказе. Для модели 115 при заказе указывается соотношение длин L1 / L2.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
*** Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °С.
Для ДТП мод. 145, 155, 165: температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С.

Обозначение при заказе для мод. 275-295, 365

ХДТПХХХ-ХХ1Х.Х.Х.EXI-Х

Обозначение при заказе для мод. 115-165, 225

ХДТПХХ-ХХ1Х.Х.Х.EXI-Х


Пример обозначения при заказе: ДТПN285-0918.1000.1.ЕХI-Т1
Это означает, что к изготовлению и поставке подлежит преобразователь термоэлектрический «нихросил-нисил» с диапазоном измерения температуры: -0…+1250 оС, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, длиной монтажной части 1000 мм, с металлической коммутационной головкой, модель 285, во взрывозащищенном исполнении, температурный класс Т1 (температура поверхности датчика до 440 °С).

Преобразователи термоэлектрические на основе КТМС с Г-образной монтажной частью, мод.115

ХДТПХ115-ХХ1Х.Х.Х.EXI-Х
