ДТСхх4 с кабельным выводом служат для измерения температур – до 150 °С (ДТС с медным ЧЭ) и 250 °С (ДТС с платиновым ЧЭ).
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
Вероятность безотказной работы при соблюдении условий эксплуатации:
Стандартный срок производства – от 5 рабочих дней.
ДТСхх4 с кабельным выводом служат для измерения температур – до 150 °С (ДТС с медным ЧЭ) и 250 °С (ДТС с платиновым ЧЭ).
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
- 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
- 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
- РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)
Среда измерения
Твердые, жидкие и газообразные среды (неагрессивные к защитной арматуре и материалу чувствительного элемента датчика).Отличительные особенности
- Бюджетная цена датчиков.
- Кабельный вывод обеспечивает удобство и быстроту монтажа.
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Вероятность безотказной работы при соблюдении условий эксплуатации:
- ДТС с платиновым ЧЭ
- от -50 до +250 °С – не менее 0,95 за 40 000 ч;
- от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С – не менее 0,95 за 15 000 ч.
- ДТС с медным ЧЭ
- от -50 до +150 °С – не менее 0,95 за 15 000 ч.
Стандартный срок производства – от 5 рабочих дней.
Технические характеристики
ДТСхх4
Номинальная статическая характеристика (НСХ)
50М, 100М
50П, 100П
PT100, PT1000
Диапазон измеряемых температур:
- класс допуска А
–100…+250 °C
–30...+250 °C
- класс допуска В и С
–50…+150 °C
–196…+250 °C
–50...+250 °C
Температура окружающего воздуха
–60…+85 °C
Условное давление
0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Показатель тепловой инерции
не более 10…30 с
Сопротивление изоляции
не менее 100 МОм
Количество чувствительных элементов
1 или 2
Схема внутренних соединений проводников
2 – двухпроводная,
3 – трехпроводная,
4 – четырехпроводная
Исполнение сенсора относительно корпуса
изолированный
Длина кабельного вывода
0,2 м – стандарт до 20 м – по заказу
Тип резьбового штуцера
метрическая резьба, трубная резьба
Материал защитной арматуры
сталь 12Х18Н10Т, латунь
Степень защиты
IP54 (IP67 – для моделей 314, 414, 294, 164, 174, 184)
Средний срок службы
не менее 10 лет
Конструктивные исполнения датчиков
Конструктивное исполнениеМодель
Параметры
Материал
Длина монтажной части L*, мм
Конструктивное исполнение ДТС014
Конструктивное исполнение ДТС314
Конструктивное исполнение ДТС414
Накидная гайка
Конструктивное исполнение ДТС034
Конструктивное исполнение ДТС054
Конструктивное исполнение ДТС084
Конструктивное исполнение ДТС084
Конструктивное исполнение ДТС094
Конструктивное исполнение ДТС124
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.
*** Изготавливаем только PT100.
Примечание:
- Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.
- Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части и длине кабельного вывода – суммарная длина монтажной части (L) и кабельного вывода (l) должна быть:
- для 50М, 50П – не производим
- для 100П, 100М, РТ100 – не более 320 мм
- для РТ1000 – не более 3200 мм
- Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
- Датчики модели 294 изготавливаются только с сенсорами РТ100 и только по 2-проводной или 3-проводной схеме внутренних соединений проводников.
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 50М, модель 054, класс допуска В, с трехпроводной схемой соединений, длиной монтажной части 60 мм, длиной кабельного вывода 1 м, диапазон измерения: -50…+150 °С.
Пример обозначения при заказе: ДТС064-РТ100.В4.60/1.G1/2
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления платиновый РТ100, модель 064, класс допуска В, с четырехпроводной схемой соединений, длиной монтажной части 60 мм, длиной кабельного вывода 1 м, с трубной резьбой G1/2, диапазон измерения: -50…+250 °С.

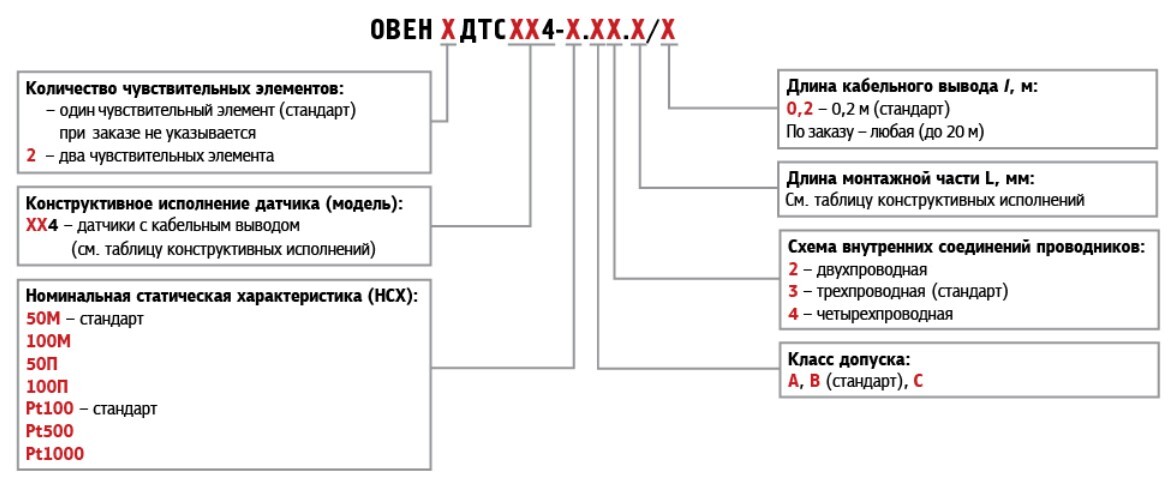

ХДТСХХХ-Х.ХХ.Х/Х
Тип
Класс допуска
Диапазон измерения*
Пределы допускаемых отклонении от НСХ**
М
В
-50…+200 °C
± (0,30 + 0,005 *|t| ) °C
С
-180…+200 °C
± (0,60 + 0,01 *|t| ) °C
Pt, П
А
-100…+450 °C (с проволочным ЧЭ)
-30…+300 °C (с пленочным ЧЭ)
± (0,15 + 0,002 *|t| ) °C
В
-196…+660 °C (с проволочным ЧЭ)
-50…+500 °C (с пленочным ЧЭ)
± (0,30 + 0,005 *|t| ) °C
С
-196…+660 °C (с проволочным ЧЭ)
-50…+600 °C (с пленочным ЧЭ)
± (0,60 + 0,01 *|t| ) °C
ПРИМЕЧАНИЕ
*Диапазон измеряемых температур зависит от конструктивного исполнения датчика и указывается в паспорте на датчик.
** |t| – абсолютное значение температуры измеряемой среды, °C
Класс допуска
Диапазон измерения*
Пределы допускаемых отклонении от НСХ**
М
В
-50…+200 °C
± (0,30 + 0,005 *|t| ) °C
С
-180…+200 °C
± (0,60 + 0,01 *|t| ) °C
Pt, П
А
-100…+450 °C (с проволочным ЧЭ)
-30…+300 °C (с пленочным ЧЭ)
± (0,15 + 0,002 *|t| ) °C
В
-196…+660 °C (с проволочным ЧЭ)
-50…+500 °C (с пленочным ЧЭ)
± (0,30 + 0,005 *|t| ) °C
С
-196…+660 °C (с проволочным ЧЭ)
-50…+600 °C (с пленочным ЧЭ)
± (0,60 + 0,01 *|t| ) °C
ПРИМЕЧАНИЕ
*Диапазон измеряемых температур зависит от конструктивного исполнения датчика и указывается в паспорте на датчик.
** |t| – абсолютное значение температуры измеряемой среды, °C
- Датчик
- Паспорт и Гарантийный талон
