ОВЕН ДТПХхх4 КТМС

ермоэлектрические преобразователи на основе КТМС (кабельные) предназначены для измерения температур
от -40 до +400…1250 °С в зависимости от конструктивного исполнения и типа термопары.
Описание и устройство КТМС приведено в Справочной информации по термопарам.
Типы термопар ОВЕН на основе КТМС по ГОСТ 8.585-2001:

• хромель-копель ТХК (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
• хромель-алюмель ТХА (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
• железо-константан ТЖК (J). Универсальные термопары для измерения температур от -40 до +750 °С
• нихросил-нисил ТНН (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С. Могут использоваться для замены дорогостоящих термопар из драгоценных металлов.

Среда измерения

Твердые, жидкие и газообразные среды, не агрессивные к материалу корпуса датчика.

Отличительные особенности

• Монтажную (погружную) часть датчика можно изгибать.
• Кабельный вывод обеспечивает удобство и быстроту монтажа.
• Имеют сертификат Средств измерений и проходят первичную поверку на заводе-изготовителе.

Стандартный срок производства – от 5 рабочих дней.

Технические характеристики термопар с кабельным выводом (модели ХХ4 на основе КТМС)

Тип ТП
Класс допуска
Тр, °С
Тн, °С
Материал защитной
оболочки КТМС
Диаметр оболочки,
D, мм
Давление
Исполнение спая
Кабельный вывод
ДТПN (НН)
1, 2
-40 (0)…+1250
900
сплав Nicrobell D
4,5;
3,0
До 6,3 МПа, в зависимости от конструктивного исполнения
Изолированный
или неизолированный
Силиконовый
(«С»)
Экранированный ННЭ («К»)
ДТПК (ХА)
1, 2
-40 (0)…+800
600
сталь
AISI 321
1,5; 2,0; 3,0
Силиконовый
(«С»)
Экранированный ННЭ («К»)
-40 (0)…+900
700
сталь
AISI 310
4,5
ДТПL (ХК)
2
-40…+600
450
сталь 12Х18Н10Т
3,0
Кабель
СФКЭ-ХК К
ДТПJ (ЖК)
1
-40…+400
-40…+750
250
450
сталь
AISI 316
3,0; 4,5
Экранированный ННЭ («К»)
Силиконовый
(«С»)

Показатели надежности

Вероятность безотказной работы
Температура применения, °С
Гарантийный срок эксплуатации
Средний срок службы, не менее
ДТПК и ДТПN на основе КТМС
0,95 за 40 000 часов
-40...+600
5 лет
10 лет
0,95 за 16 000 часов
+600...+900
2 года
4 года
0,95 за 8 000 часов
+900…+1100
1 год
2 года
Не нормируется
+1100...+1300
-
-
ДТПL на основе КТМС
0,95 за 40 000 часов
-40...+600
5 лет
10 лет
ДТПJ на основе КТМС
0,95 за 40 000 часов
-40...+600
5 лет
10 лет
0,95 за 16 000 часов
+600…+800
2 года
4 года
Интервал между поверками для ДТПL на основе КТМС, а также ДТПК174, 184, 234, 464 – 5 лет; для всех остальных ДТП – 2 года.

Условия эксплуатации

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.

Конструктивные исполнения термопар с кабельным выводом

Конструктивные исполнения термопар с кабельным выводом модель 184

Конструктивные исполнения термопар с кабельным выводом модель 444

Конструктивные исполнения термопар с кабельным выводом модель 464

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °С
Примечание. ДТПК из КТМС 3 и 4,5 мм, сталь AISI 316 (-40…+900 ⁰С) доступны на заказ.

Преобразователи термоэлектрические на основе КТМС с кабельным выводом, мод.254

Мод.254 отличает наличие вывода КТМС L1 между монтажной частью L и стандартным кабельным выводом l  (силиконовым или ННЭ, см.ниже). Это позволяет вынести кабельный вывод l из зоны высоких температур. Стандартная длина кабельного вывода – 250 мм.


Конструктивное исполнение ДТП254

Термопарные провода, поставляемые в качестве кабельного вывода совместно с ДТПХхх4 на основе КТМС

Кабель термопарный тип К (ХА), хромель-алюмель

Конструктивное исполнение

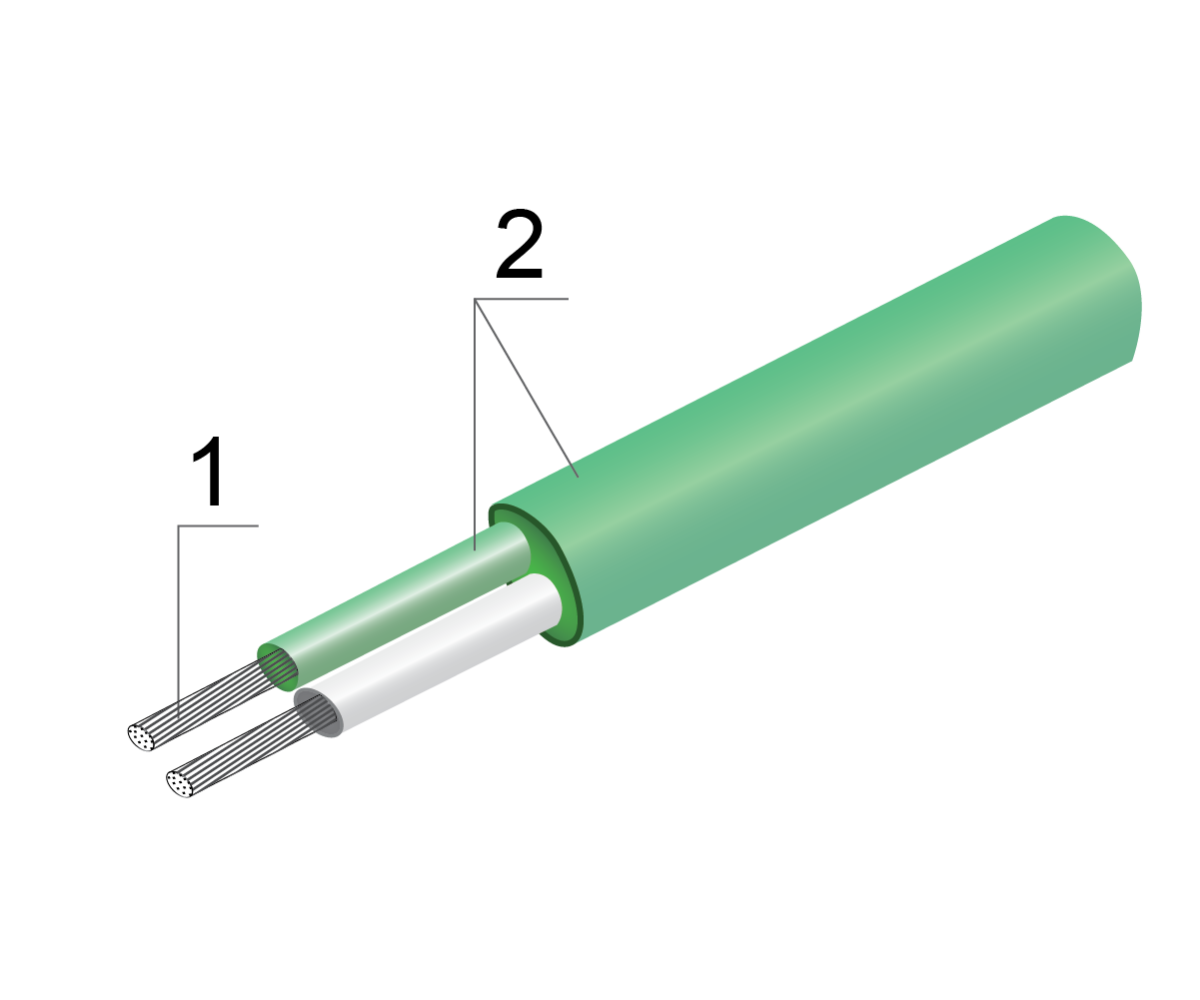

Провод термопарный К 2×0,35 СС 4,6 мм
1 – термоэлектродная проволока
2 – термостойкий силикон

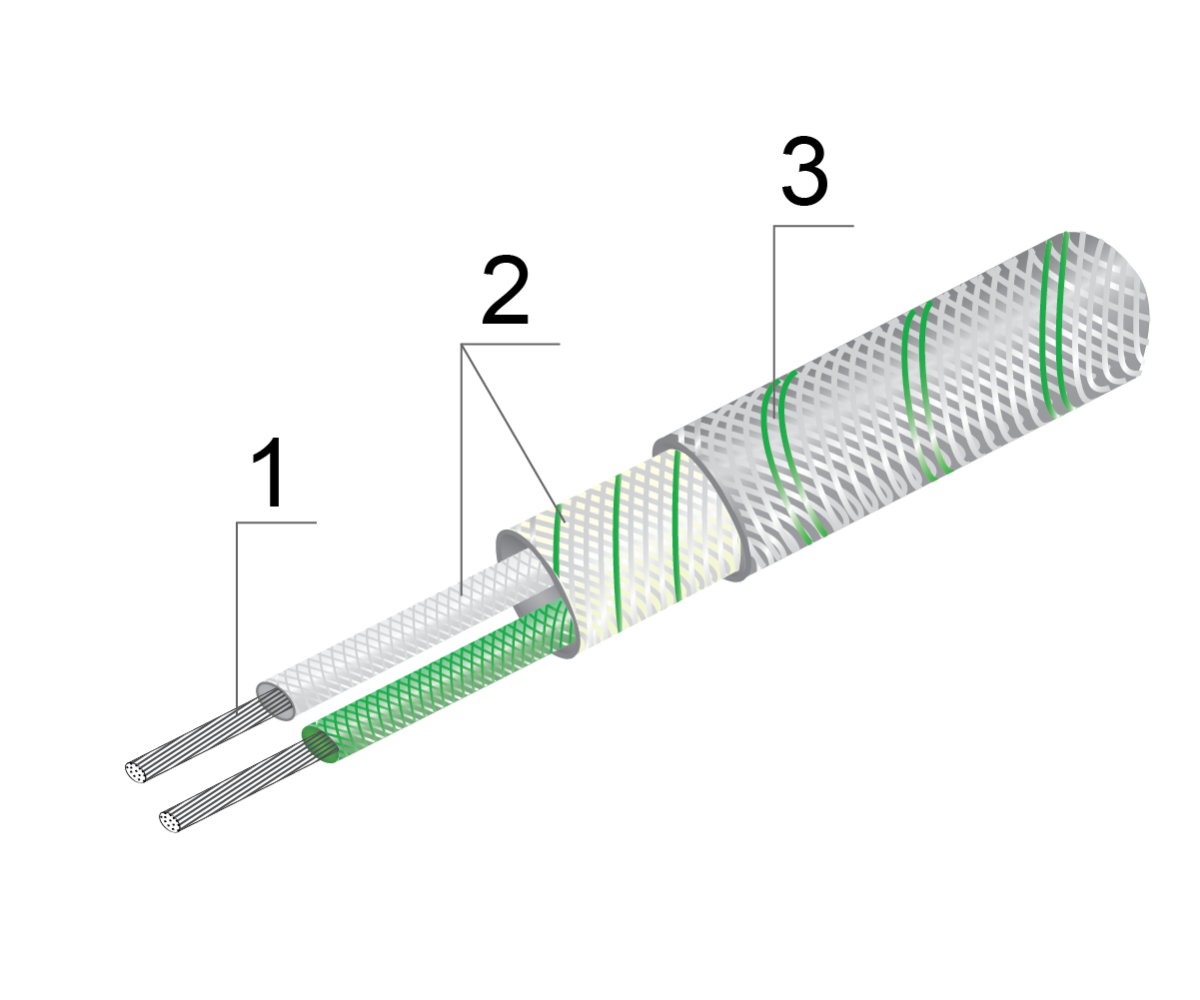

Провод термопарный ХА (К)
2×0,35 ННЭ 3,4 мм «К»
1 – термоэлектродная проволока
2 – стекловолокно
3 – экран (сталь AISI 304)

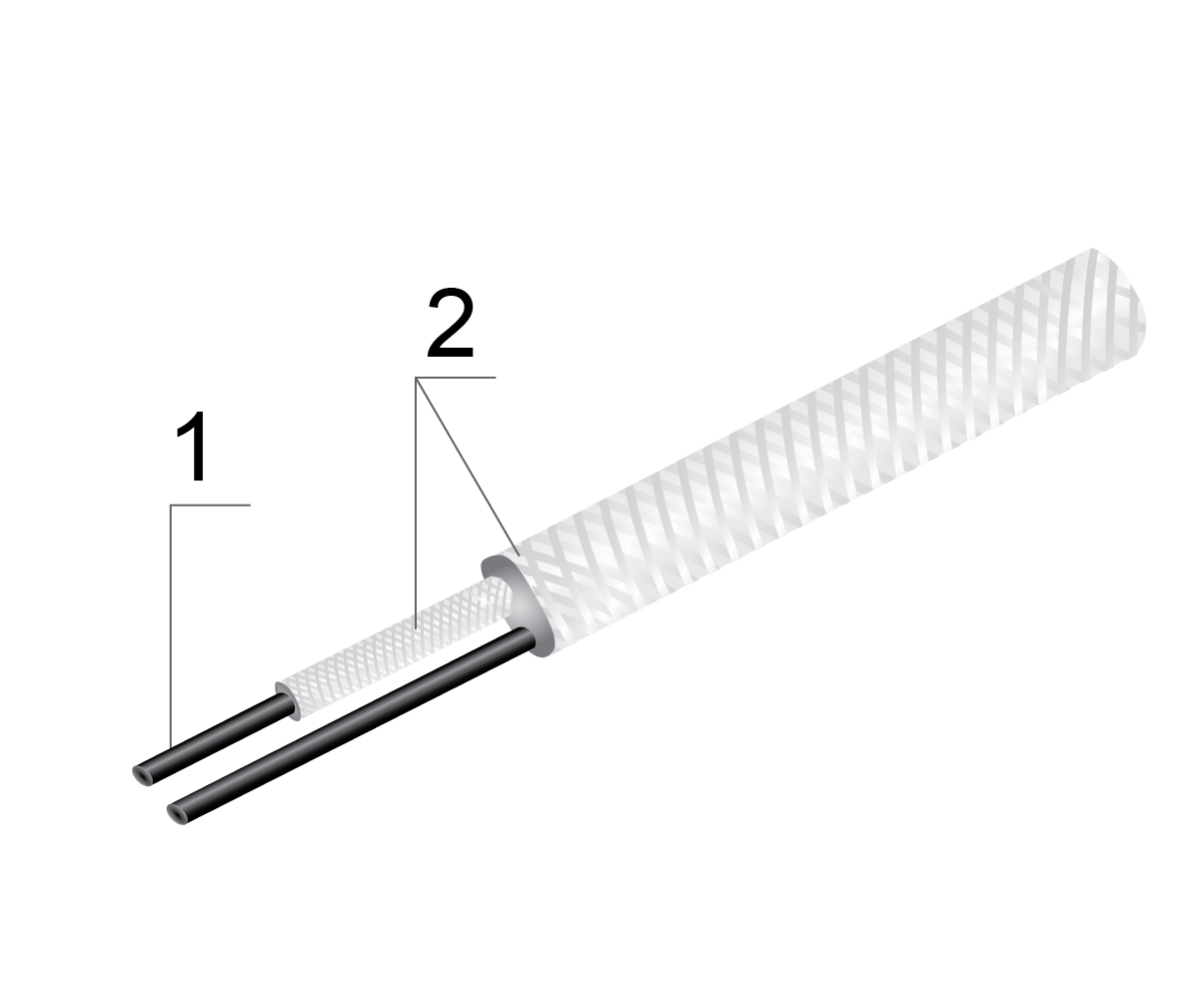

ДКТК011-0,5
ДКТК011-0,7
ДКТК011-1,2
1 – термоэлектродная проволока
2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком

Кабель СФКЭ ХА
2×0,5
1 – термоэлектродная проволока
2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком
3 – обмотка фторопластовой запеченной пленкой
7 – экран из медной луженной оловом проволоки

Кабель термопарный тип L (ХK), хромель-копель

Конструктивное исполнение
Кабель СФКЭ ХК
2×0,5
1 – термоэлектродная проволока
2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком
3 – обмотка фторопластовой запеченной пленкой
7 – экран из медной луженной оловом проволоки

ДКТК011-0,5
ДКТК011-0,7
ДКТК011-1,2
1 – термоэлектродная проволока
2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком

ДТПХХХ4-ХХ.Х/ХХХ


Пример обозначения при заказе: ДТПN444-09.100/1,0C.1
Это означает, что изготовлению и поставке подлежит термопара «нихросил-нисил» с диапазоном измерения температуры: 0…+1250 °С, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, длиной монтажной части 100 мм, длиной силиконового кабельного вывода 1 м, первый класс допуска, конструктивное исполнение 444.
Пример обозначения при заказе: ДТПN444-09.100/1,0C
Это означает, что изготовлению и поставке подлежит термопара «нихросил-нисил» с диапазоном измерения температуры: -40…+1250 °С, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, длиной монтажной части 100 мм, длиной кабельного вывода 1 м, второй класс допуска, конструктивное исполнение 444.

Преобразователи термоэлектрические на основе КТМС с кабельным выводом, мод.254

ДТПХ254-Х7.Х/Х/ХХХ


Пример обозначения при заказе: ДТПК254-07.100/5000/10,0С.1
Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «хромель-алюмель», материал арматуры 12Х18Н10Т, материал защитной оболочки КТМС – AISI321, c диапазоном измерения температуры: -40… +800°С, с изолированным рабочим спаем, диаметром КТМС 3 мм, длиной монтажной части L1=100 мм, длиной вывода КТМС L2=5000 мм, длиной силиконового кабельного вывода 10 м; конструктивное исполнение 254.

Класс допуска и погрешности измерения термоэлектрических преобразователей ОВЕН ДТП

НСХ
Класс допуска
Диапазон измерения
Пределы допускаемых отклонений ТЭДС от НСХ
К (ХА)
N(НН)
2
-40…+333 °C включ.
± 2,5 °C
св. 333…+1300 °C
± 0,0075t°C
1
0…+375 °C включ.
± 1,5 °C
св. 375…+1300 °C
± 0,004t°C
L (ХК)
2
-40…+360 °C включ.
± 2,5 °C
св. 360…+600 °C
± (0,700 + 0,005t) °C
J (ЖК)
1
-40…+375 °C включ.
± 1,5 °C
св. 375…+750 °C
± 0,004t°C
S(ПП)
2
0…+600 °C включ.
1,5 °C
св. 600…+1600 °C
0,0025t°C
t – значение измеряемой температуры °C
