Уровнемеры ОВЕН ПДУ-RS предназначены для непрерывного преобразования уровня жидкости в цифровой сигнал и передачи его по сети RS-485 (протокол Modbus RTU). Датчики используются в составе систем контроля уровня жидкости в различных резервуарах (а также в чистых естественных водоемах), в том числе под давлением. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.
Особенности:

Цифровой интерфейс RS-485 (Modbus RTU).
Диапазон преобразования уровня: 250…4 000 мм.
Дискретность преобразования: 5 или 10 мм.
Температура измеряемой среды: –60…+ 125 °C.
Давление: от вакуума до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением).
Плотность рабочей среды: ≥ 0,65 г/см3.
Устойчивы к пене и пузырькам, могут работать с вязкими жидкостями.
Возможно изготовление с резьбовым креплением G2.
Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм).
Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
Срок службы – 10 лет.
Возможно специальное исполнение по запросу заказчика.

* срок изготовления и стоимость предоставляется по запросу.

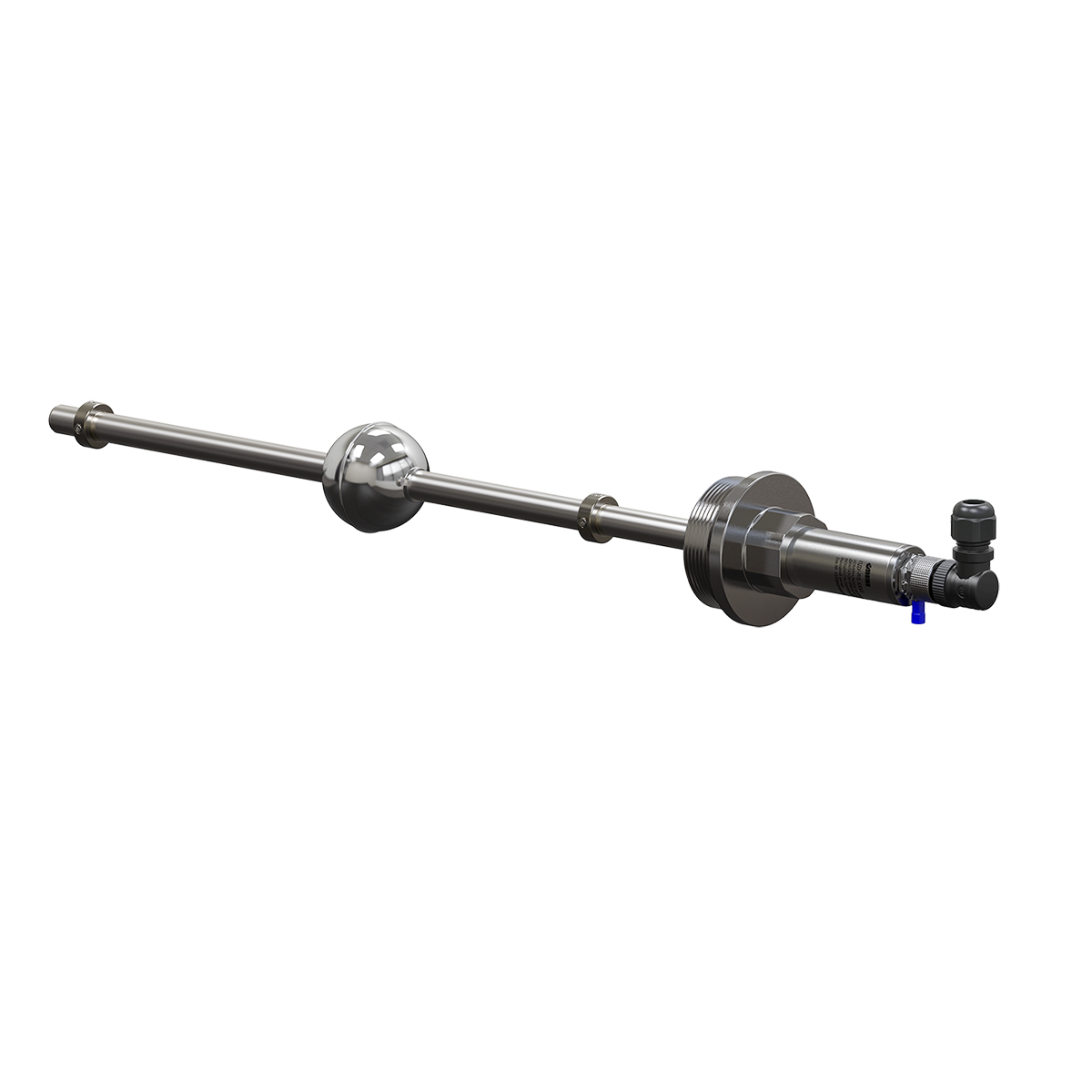

Резьбовое присоединение G2

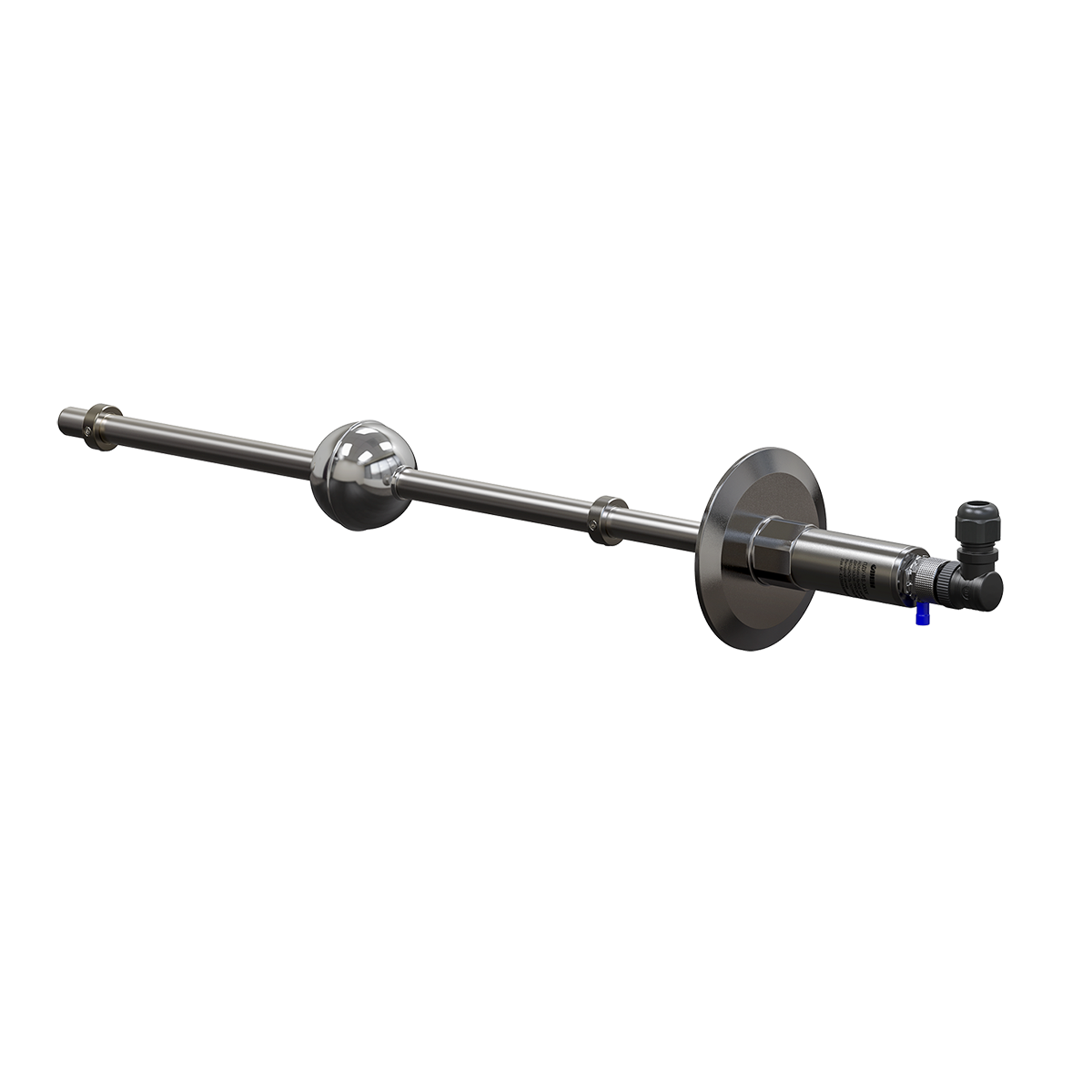

Присоединение CLAMP

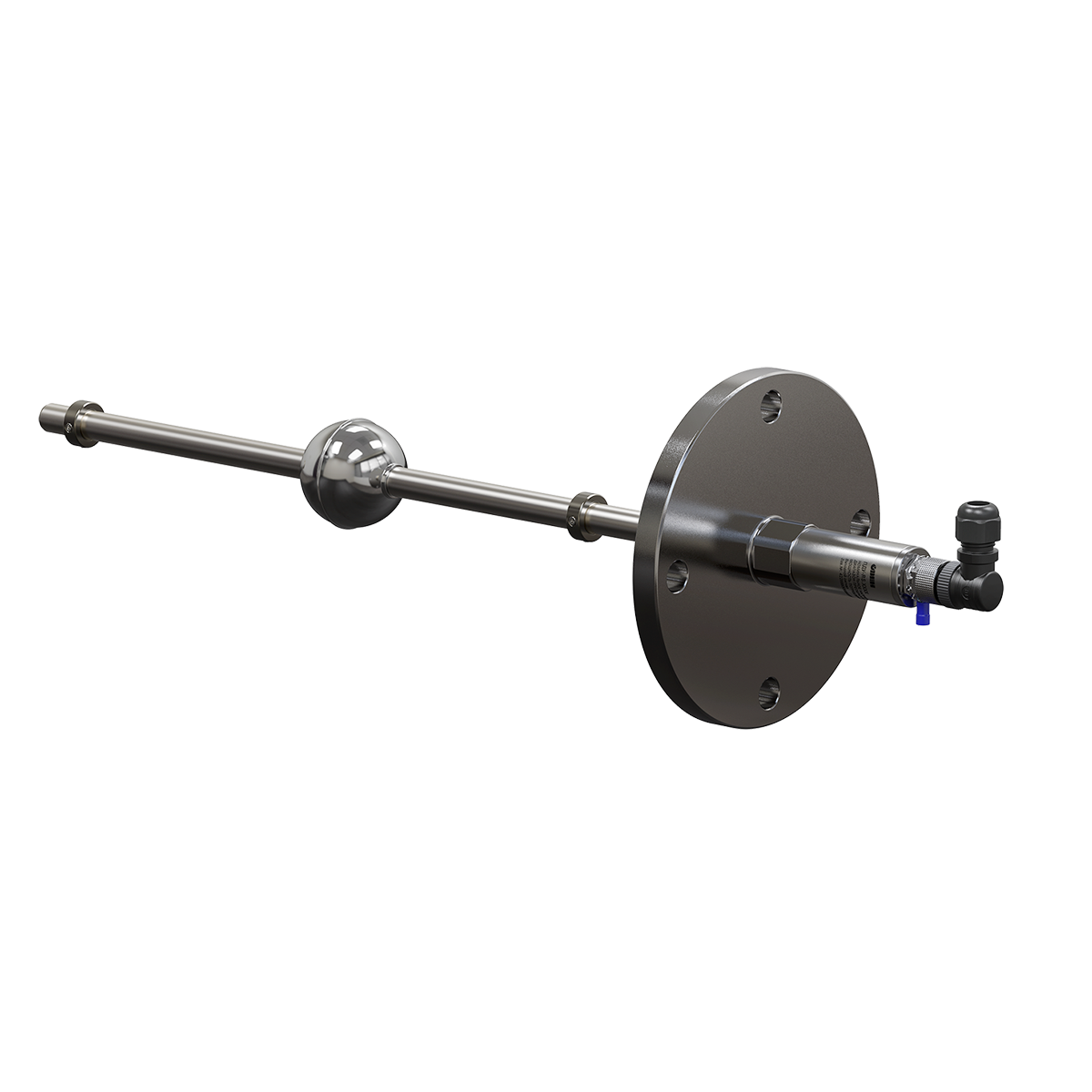

Фланцевое присоединение

Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-RS

Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости прямо пропорционально изменяется выходное сопротивление датчика, преобразуемое в цифровой код для передачи данных по сети RS-485 (протокол Modbus RTU).

Применение датчиков уровня ОВЕН ПДУ-RS

Уровнемеры ПДУ-RS предназначены для измерения уровня жидкости (воды, масла, молочных продуктов, соков, вино-водочных напитков) в различных резервуарах. Датчики устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.

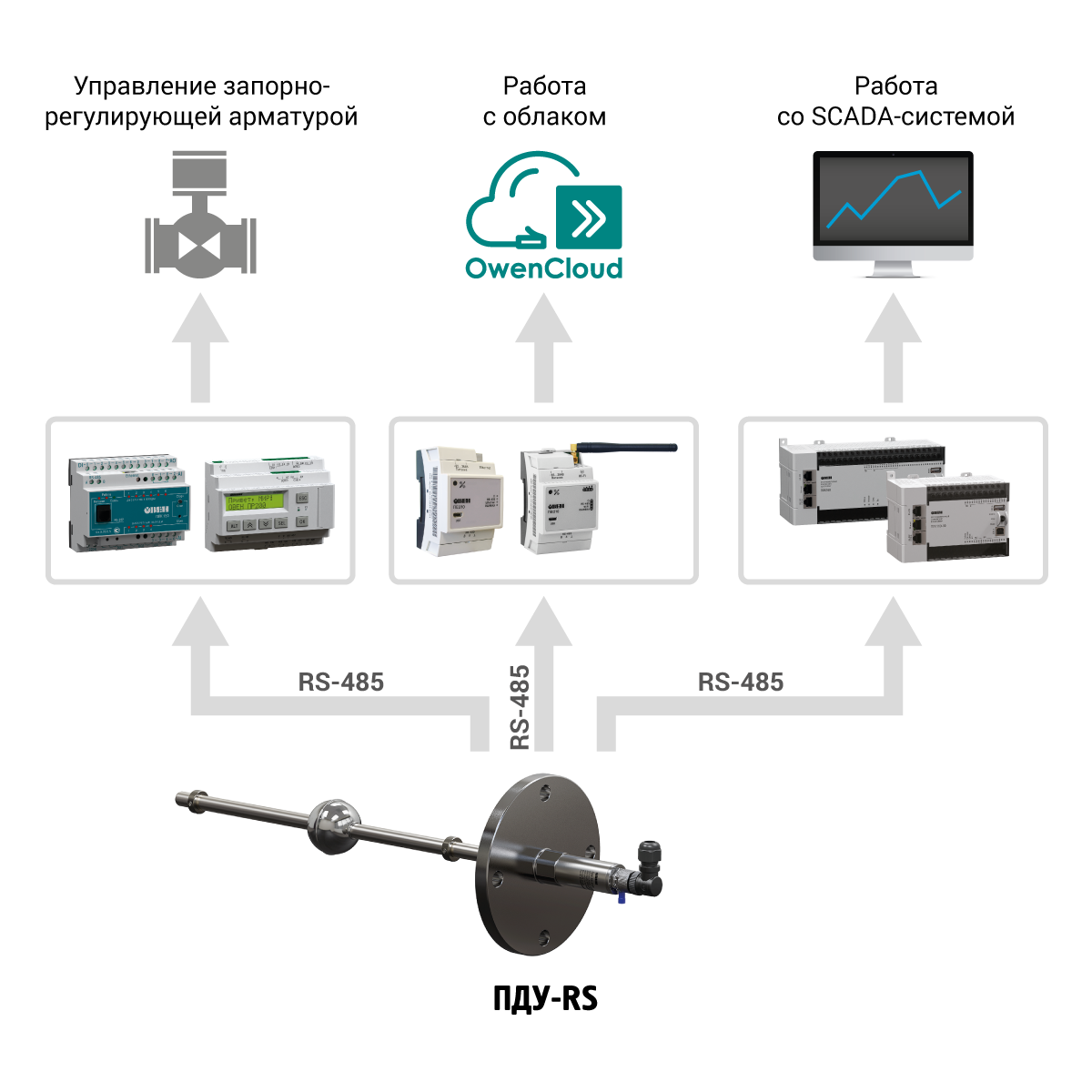

Протокол Modbus RTU позволяет передавать данные по сети RS-485 и подключать его напрямую к контроллерам, облачным сервисам и другим системам управления. Использование поплавковых датчиков ПДУ-RS значительно упрощает и удешевляет пуско-наладочные работы ввиду освобождения части аналоговых входов применяемых в системе контроллеров и модулей.

Тех. хар-тики

Технические характеристики

Наименование параметра
Значение
Характеристики питания
Напряжение питания постоянного тока
12…42 В(номинальное - 24 В)
Потребляемая мощность, не более
0,35 ВА
Выходной сигнал
RS-485
Время установления рабочего режима (предварительный прогрев):
- после включения напряжения питания, не более
10 мин
- после кратковременного (не более 5 с) пропадания напряжения питания, не более
10 с
Метрологические характеристики
Диапазон преобразования уровня (L)
от 0 до 250...4 000 мм
(в зависимости от исполнения)
Дискретность преобразования
5 или 10 мм (в зависимости от исполнения)
Интерфейс RS-485
Скорости обмена
9600, 14400, 19200, 38400, 57600, 115200 бит/с
Протокол связи
Modbus RTU
Режим работы в сети
Slave
Входное сопротивление
96 кОм (1/8 от стандартной нагрузки)
Время установления выходного сигнала после изменения входного сигнала, не более
0,5 с
Характеристики конструкции
Расположение оси крепежного отверстия датчика в резервуаре
Вертикально
Материал рабочей части датчика
Сталь 12Х18Н10Т (шток)
и AISI 316L (поплавок)
Степень защиты корпуса по ГОСТ 14254
IP65
Максимальный диаметр отверстия кабельного ввода
8,5 мм

Условия эксплуатации:

Температура окружающей среды: -40…+85 °С.
Температура контролируемой среды: -60…+125 °С.
Давление контролируемой среды:
не более 2 МПа – для датчиков с резьбовым и фланцевым присоединением;
не более 1 МПа – для датчиков с присоединением CLAMP.
Плотность контролируемой среды – не менее 0,65 г/см3.
Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.
