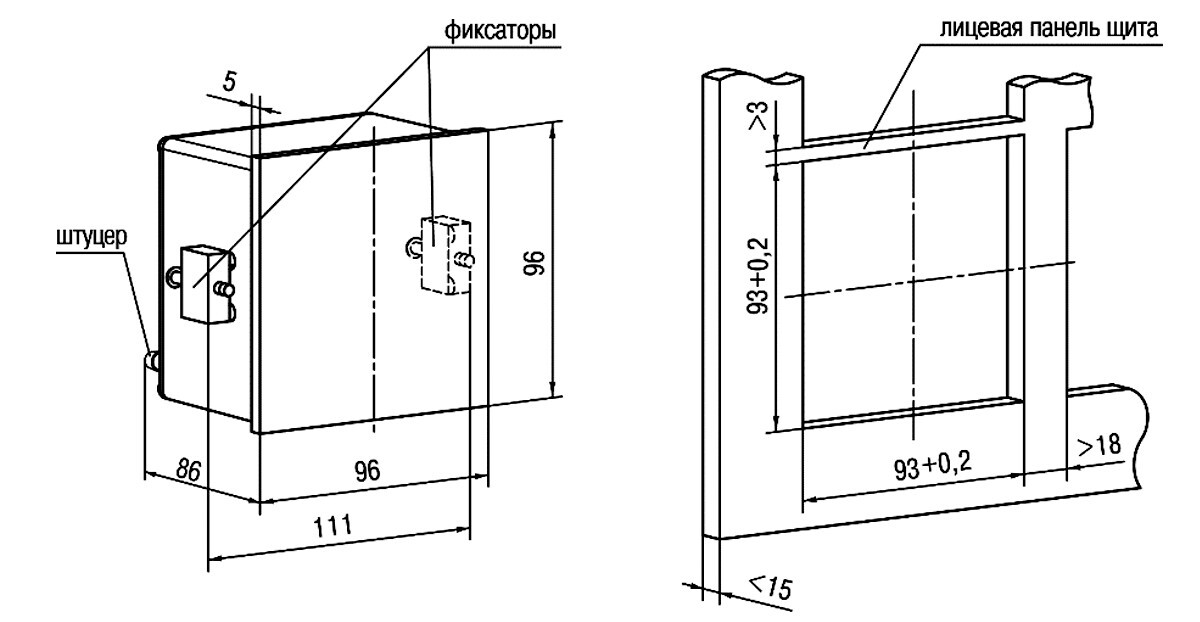

Габаритные размеры
Описание
Управляющий тягонапоромер, тягомер, перепадомер ОВЕН ПД150И представляет собой преобразователь давления с двумя силовыми реле и масштабируемым выходным сигналом RS-485 Modbus RTU или 4…20 мА. Высокоточный сенсор с открытым кремниевым кристаллом позволяет измерять давление неагрессивных к кремнию газов, в том числе горючих (метан) и дымовых (топочных). Преобразователь ПД150И применяется в аварийной и управляющей автоматике котельных, где обеспечивает контроль давления в контурах регулирования подачи горючего газа и воздуха, давления разряжения в топке, давления топочных газов в дымоходе. В автоматизированных системах вентиляции ПД150И применяется для измерения и управления давлением и перепадом давления в системе, контроля загрязнения воздушных фильтров, обрыва приводных ремней вентиляторов, направления воздушного потока в коробе. Также датчик ПД150И применяется в контроле наддува в «чистых» помещениях, в испытательных стендах и лабораторной технике.
Среда измерения
Неагрессивные газы, в том числе горючие и дымовые.
Отличительные особенности
Универсальный источник питания 220 В / 24 В.
Передача информацию напрямую в «облако» – выходной сигнал Modbus RTU по RS-485.
Удобство эксплуатации – регулировка яркости индикации, удобное меню настройки.
Бесплатная первичная поверка с занесением данных в ФГИС АРШИН.
Удобство монтажа – два вида исполнения: щитовое Щ1 и настенное Н1.
Основные характеристики
Верхний предел измерений – от 200 Па до 100 кПа.
Тип измеряемого давления – избыточное (ДИ), дифференциальное (ДД), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
Характеристика Значение Питание Напряжение питания постоянного тока 20 … 60 В (номинальное значение 24 В) Напряжение питания переменного тока 90… 264 В (номинальное значение 220 В) частота от 47 до 63 Гц Потребляемая мощность 8,0 ВА Каналы измерения Диапазон измеряемого давления от 0,25 до 100,0 кПа Класс точности, не более 0,25; 0,5; 1,0; 1,5; 2,5 % от ВПИ Межповерочный интервал 2 года Перегрузочная способность не менее 180 % от ВПИ Предельное давление перегрузки не менее 300 % от ВПИ Период обновления результатов измерения, не более 0,2 сек Дискретные выходы Количество 2 Тип электромагнитное реле Электрическая прочность изоляции между выходными клеммами реле и остальными портами, не менее 1500 В Максимальное коммутируемое напряжение, не более: - для переменного тока 250 В - для постоянного тока 30 В Максимальное коммутируемый ток (cosφ=1), не более: - для напряжения переменного тока 5 А - для напряжения постоянного тока 10 А Диапазон задания уставок срабатывания дискретных выходов от ДИ от 1 до 99 % Гистерезис уставок от ДИ от 0 до 50 % Интерфейс RS-485 Скорость обмена 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/сек Протоколы связи Modbus RTU, Modbus ASCII Входное сопротивление 12 кОм (стандартная нагрузка) Тип используемого кабеля экранированная витая пара Длина линии связи, не более 1200 м Аналоговый выход Тип выходного сигнала постоянный ток от 4 до 20 мА Схема подключения выход 4…20 мА питается по отдельной линии источником питания 24/220 В Допустимый диапазон сопротивления нагрузки От 0 до 650 Ом Разрешающая способность, не более 10 мкА Конструктивное исполнение Тип присоединительного штуцера штуцер «елочка» под гибкую трубку с внутренним диаметром 4-7 мм Габаритные размеры 105×137×65 мм Масса прибора, не более 0,4 кг Степень защиты корпуса IP54 Надежность Средний срок службы, не менее 12 лет Гарантийный срок службы 2 года со дня продажи
Условия эксплуатации
Закрытые взрывобезопасные помещения без агрессивных паров и газов.
Температура окружающего воздуха: от - 20 до +70 °С.
Верхний предел относительной влажности воздуха: 95 % при 35 °С и более низких температурах без конденсации влаги.
