ВБ3

Оптические датчики ВБ3 предназначены для регистрации и подсчета количества любых объектов и обладают большей дальностью действия по сравнению с другими бесконтактными датчиками. Датчики имеют регулятор чувствительности, позволяющий производить настройку по фактической контрастности объекта на фоне окружающих предметов.

Применение бесконтактных оптических датчиков

Оптические датчики широко применяются в автоматизированных системах управления для регистрации наличия и количества предметов, обнаружения на их поверхности наклеек, меток и надписей, а также для позиционирования и сортировки предметов.
С помощью оптических датчиков можно контролировать расстояние, габариты, уровень, цвет и степень прозрачности объектов вне зависимости от материала его изготовления.
Помимо промышленной сферы датчики успешно применяются в охранных системах и в системах управления освещением.
Достоинством оптических датчиков является большое расстояние обнаружения, которое может достигать нескольких метров, и возможность регулировки чувствительности регистрирующего механизма.

Функциональная схема

Принцип действия оптических бесконтактных датчиков основан на изменении принимаемого датчиком светового потока. Оптические датчики состоят из 2-х функционально законченных узлов – источника оптического излучения и приемника этого излучения.

Источник оптического излучения (излучатель) и приемник могут быть выполнены в одном корпусе или в разных корпусах.

Типы датчиков

Тип датчика
Принцип срабатывания
Пример маркировки
Диффузный
На отражение от объекта
ВБ3С.18М.65.TR100.1П.1.K

Барьерный
Прерывание светового потока излучателя
ВБ3.18М.65.T4000.Х.1.К (излучатель)
ВБ3.18М.65.R4000.1П.1.К (приемник)

Лазерный рефлекторный
Прерывание светового потока излучателя
ВБ3С.18М.65.TRL5000.1П.1.K

Лазерный маркерный
На отражение от метки
ВБ3MС.48.xx.TRL100.1.1.K

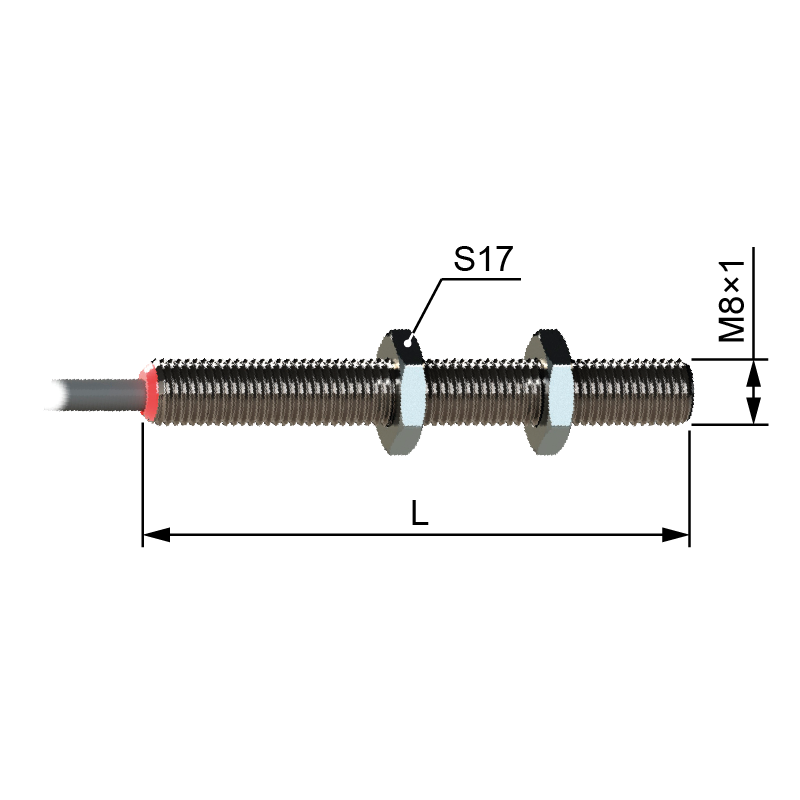

Конструктивное исполнение ВБ3.08М

08М
Резьба 08М×1
Материал – латунь
65
Барьерный: 4000

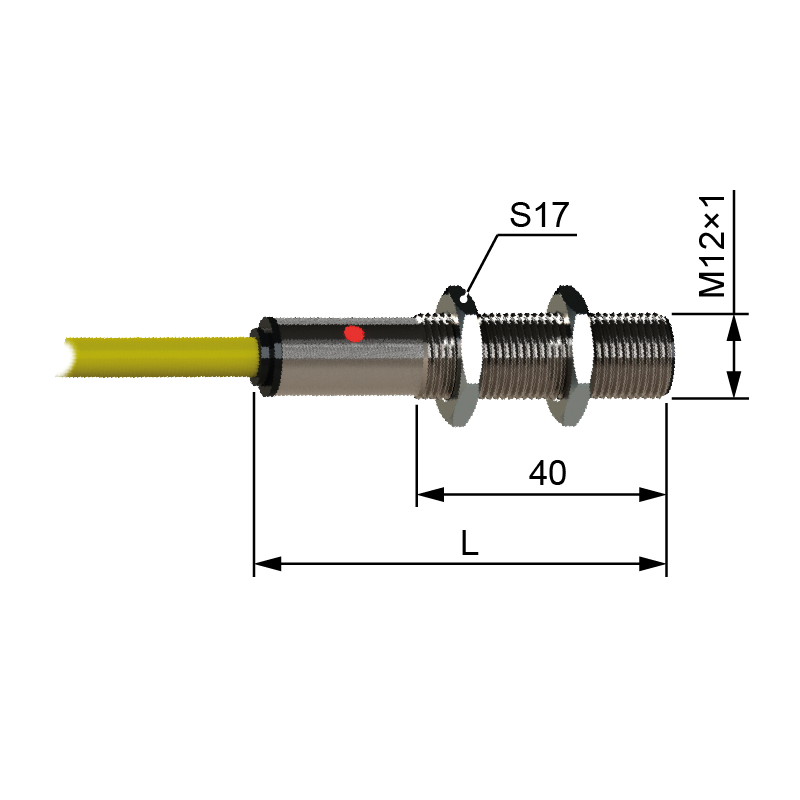

Конструктивное исполнение ВБ3.12М

12M
Резьба М12×1
Материал – латунь
60
70
75
80
95
Барьерный: 4000; 10000; 12000

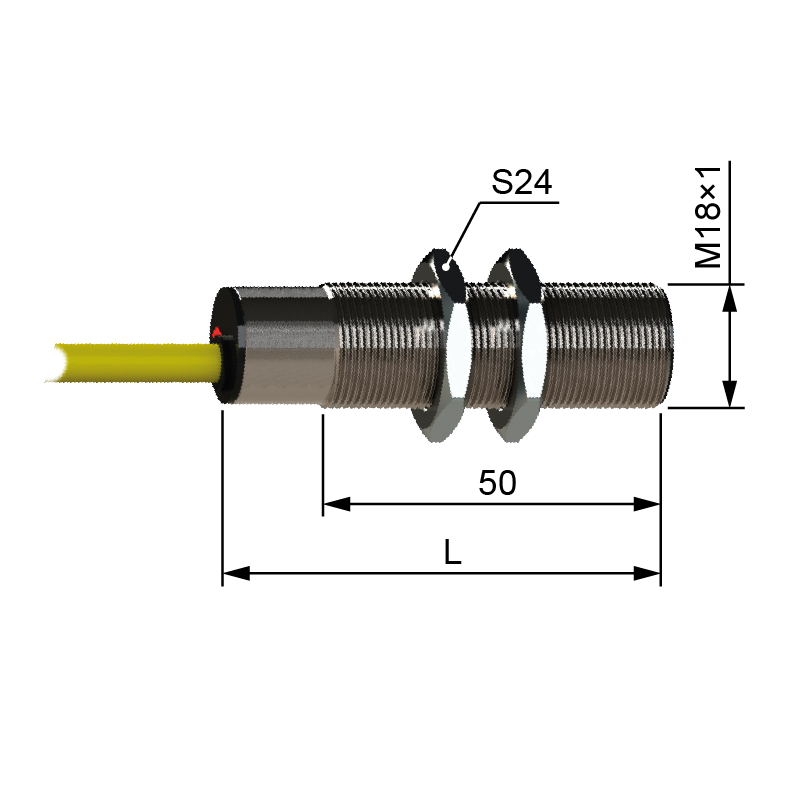

Конструктивное исполнение ВБ3.18М

18M
Резьба М18×1
Материал – латунь
65
80
90
Барьерный: 4000; 16000
Диффузный: 100; 200; 400; 600; 1000
Лазерный рефлекторный: 100; 1000; 2500; 5000; 10000

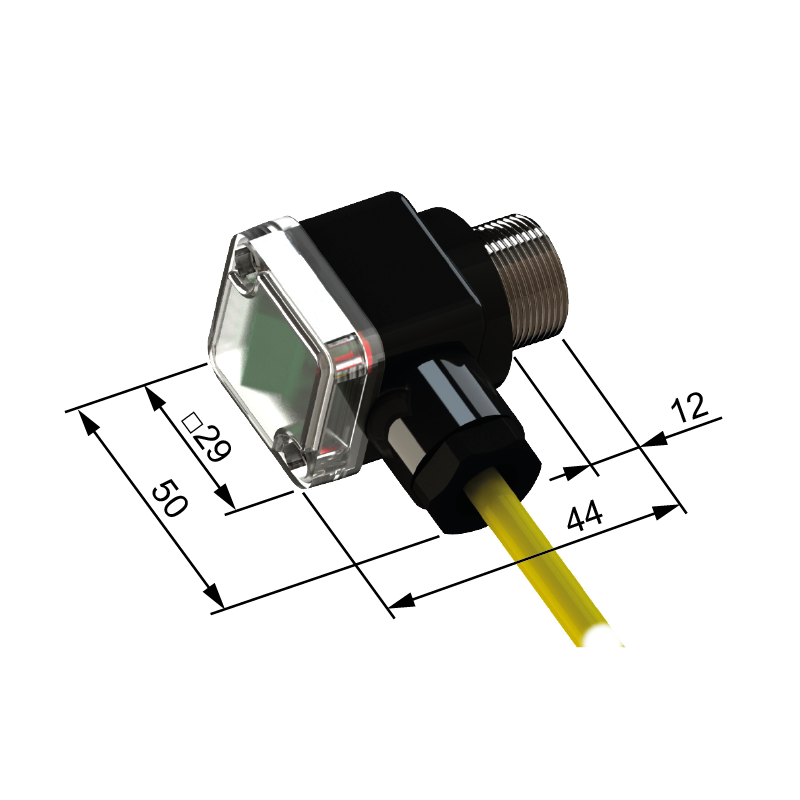

Конструктивное исполнение ВБ3.48

48
Корпус из АБС-пластика и латуни с резьбой М18×1
-
Барьерный: 4000; 16000
Лазерный рефлекторный: 100; 5000; 1000; 2000; 400
Лазерный маркерный: 100

Примеры обозначения при заказе:

ВБ3.18М.65.Т4000.х.1.К
Оптический бесконтактный датчик-излучатель в миниатюрном латунном цилиндрическом корпусе с резьбой М18×1 длиной 65 мм, расстояние срабатывания 4000 мм, напряжение питания 10…30 В постоянного тока, подключение: кабель 2×0,35 мм2. Без приемника не работает!
ВБ3.18М.65.R4000.5.1.К
Оптический бесконтактный датчик-приемник в миниатюрном латунном цилиндрическом корпусе с резьбой М18×1 длиной 65 мм, расстояние срабатывания 4000 мм, выходная функция: p-n-p, переключающий контакт, напряжение питания 10…30 В постоянного тока, подключение: кабель 2×0,35 мм2.
ВБ3С.48.хх.TR100.1.1.К
Оптический датчик диффузионного типа, материал оптики: стекло, миниатюрный корпус из АБС и латуни с резьбой М18×1 длиной 48 мм, расстояние срабатывания 100 мм, выходная функция: p-n-p, замыкающий контак (NO), напряжение питания 10…30 В постоянного тока, подключение: кабель 3×0,35 мм2.
ВНИМАНИЕ! Датчики, применяемые с тахометрами ТХ01, счетчиками импульсов СИ8, СИ10, СИ20, СИ30 счетчиком времени СВ01 должны иметь выходную функцию n–p–n, питание датчика 10...30 В.
ВБ3Х.Х.Х.ХХ.Х.1.Х
