ОВЕН ДТСхх5Е.И EXIA

Термометры сопротивления с выходным сигналом 4…20 мА ДТСхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.
Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.

Особенности термосопротивлений с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA

• Тип выхода: аналоговый, многопредельный
• Диапазон измеряемых температур: –50…+500 °С
• НСХ: Pt100
• Выходной сигнал: 4…20 мА, HART
• Класс точности: ±0,25 %; ±0,5 %
• Межповерочный интервал — 2 года
• Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.

Технические характеристики

Наименование
Значение
ДТх-И.EXI-Н
ДТх-И.EXI
Питание
Номинальное значение напряжения питания (постоянного тока), В
24
Диапазон допустимых напряжений питания (постоянного тока), В
12…30
Максимальная мощность потребления, Вт
0,8
Защита от обратной полярности напряжения питания
есть
Выходной сигнал
Диапазон выходного тока, мА
4…20
Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА
23
22,5
Вид зависимости «ток от температуры»
линейная
Диапазон преобразования температур
определяется при заказе
Диапазон допустимых сопротивлений нагрузки, Ом
250…956
0...1000
Время установления рабочего режима после включения напряжения питания, сек, не более
30
Интерфейс HART
Есть
Нет
Конструкция
Способ контакта с измеряемой средой
погружаемый
Степень защиты корпуса датчика (по ГОСТ 14254)
IP65
Условия эксплуатации
Температура окружающего воздуха
В зависимости от температурного класса датчика
Параметры взрывозащиты
Маркировка
0Ex ia IIC T6…Т1 Ga Х
Максимальные значения для подключения по токовой цепи
Ui = 30 В,
Ii = 100 мА,
Li = 0,15 мГн,

Ci = 25 нФ

Термометры сопротивления с выходным сигналом 4…20 мА ДТС015Е

Термометры сопротивления с выходным сигналом 4…20 мА ДТС035Е

Термометры сопротивления с выходным сигналом 4…20 мА ДТС055Е

Термометры сопротивления с выходным сигналом 4…20 мА ДТС065Е

Термометры сопротивления с выходным сигналом 4…20 мА ДТС095Е

Термометры сопротивления с выходным сигналом 4…20 мА ДТС105Е

ДТСхх5Е.И головка под Exi, металлическая

Конструктивное исполнение винта заземления

* – Длина монтажной части L выбирается при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.

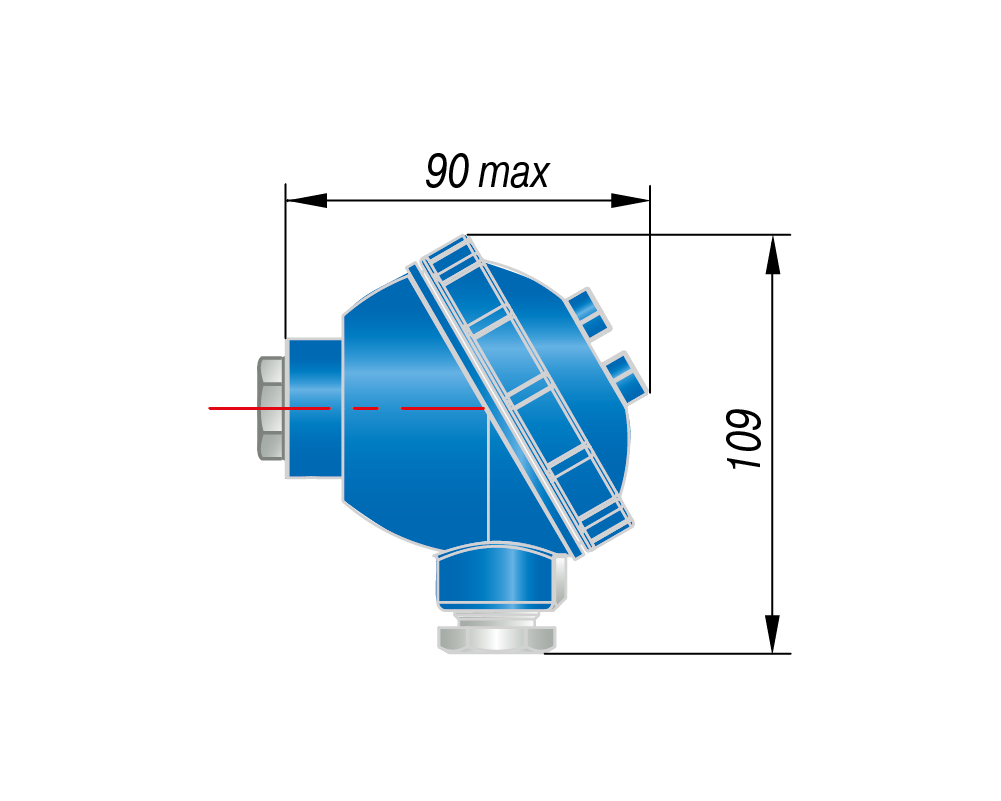

Конструктивное исполнение коммутационной головки ДТСхх5Е.И

ДТСхх5Е.И головка под Exi, металлическая

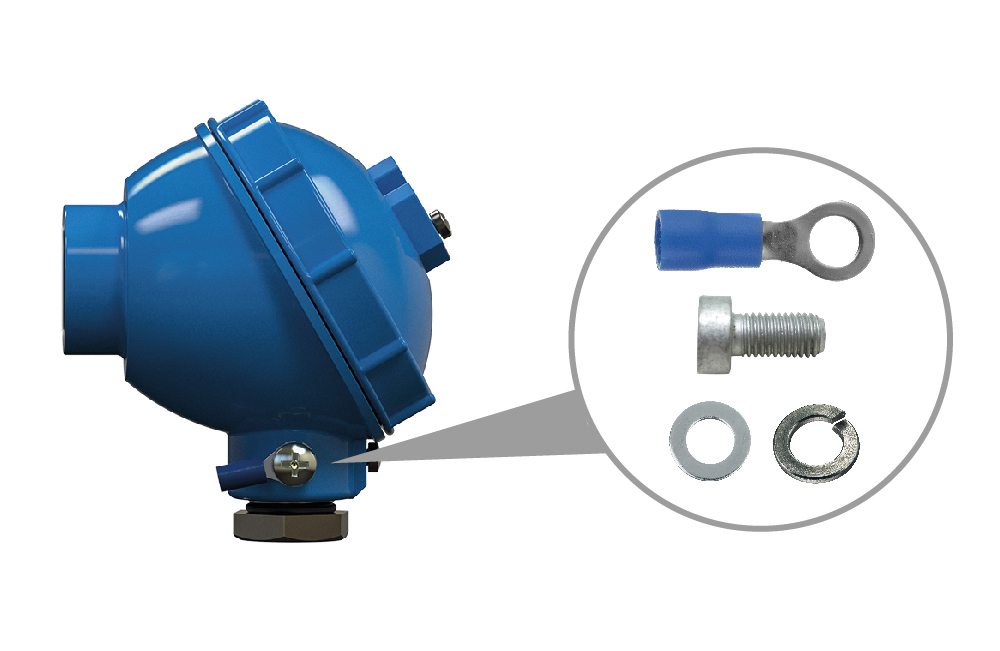

Конструктивное исполнение винта заземления

ДТСХХ5Е-РТ100.Х.Х.МГХ.И.ЕХI-Т6 [ХХ]


Пример обозначения при заказе: ОВЕН ДТС045Е-РТ100.0,5.120.МГ.И.EXI-Т6[12Н]
Это означает, что изготовлению и поставке подлежит термометр сопротивления платиновый Рt100, модель 045, класс точности 0,5 %, длина монтажной части 120 мм, МГ – металлическая головка, взрывозащищенное исполнение (искробезопасная цепь 0Ex ia IIС Т6 Ga X), диапазон преобразования температур: -50…+100 °С, с HART-протоколом.
Пример обозначения при заказе:  ОВЕН ДТС075Е-РТ100.0,25.500.G1/2.МГ.И.ЕХI-Т6 [4Н]
Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый Рt100, модель 075, класс точности 0,25 %, длиной монтажной части 500 мм, МГ – металлическая головка, с трубной резьбой G1/2, взрывозащищенное исполнение (искробезопасная цепь 0Ех iа IIС Т6 Gа Х), диапазон преобразования температур: -50…+500 °С, с HART-протоколом.

Схемы подключения

Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 695 Ом ± 5,0 %.

Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствам

Датчик имеет возможность передавать информацию об измеряемой величине в цифровом виде HART-протокола вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).
