БП240К

Блок питания БП240К-24 предназначен для питания стабилизированным напряжением 24 В приборов локальной автоматики и распределенных систем. Прибор является частью «Экосистемы-210» компании ОВЕН и рекомендуется для совместного применения с программируемыми логическими контроллерами ПЛК210 и модулями ввода-вывода Мх210. Встроенные программные алгоритмы позволяют блоку питания передавать данные о своем состоянии по сети Ethernet и в облачный сервис OwenCloud.

Особенности и преимущества

• Конфигурирование и регулировка напряжения и выходного тока по Ethernet или USB (разъем типа microUSB).
• Ограничение выходного тока 120 % от номинального значения (режим статического резервирования Istat.boost).
• Защита от импульсного тока, перенапряжения, коротких замыканий.
• Минимальный уровень пульсаций (менее 0,5 %).
• Параллельное и последовательное подключение нескольких блоков без дополнительных внешних устройств защиты и выравнивания выходных токов.
• Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик.
• Удобный монтаж в шкаф автоматики (размеры корпуса: ширина 85 мм, глубина 95 мм).

Примеры применения

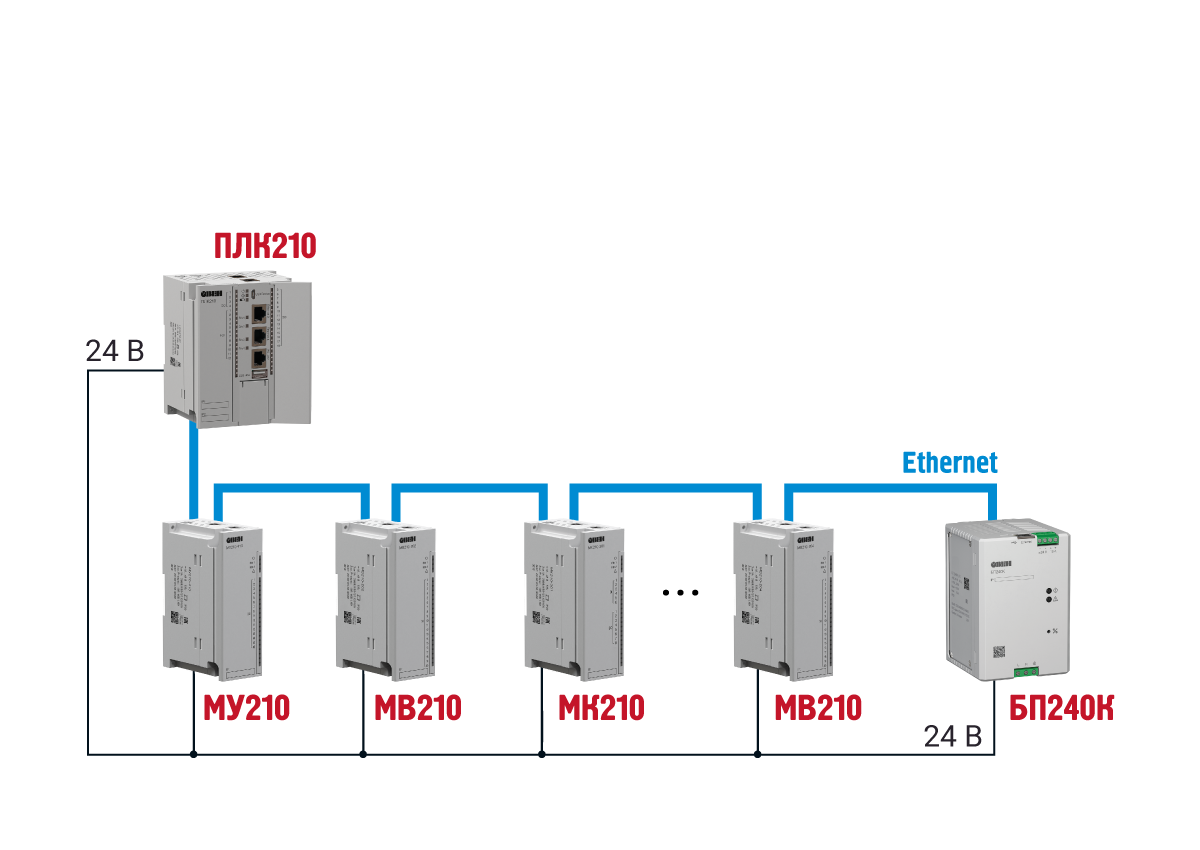

Стабилизированное питание и передача данных о состоянии питания по сети Ethernet в ПЛК верхнего уровня

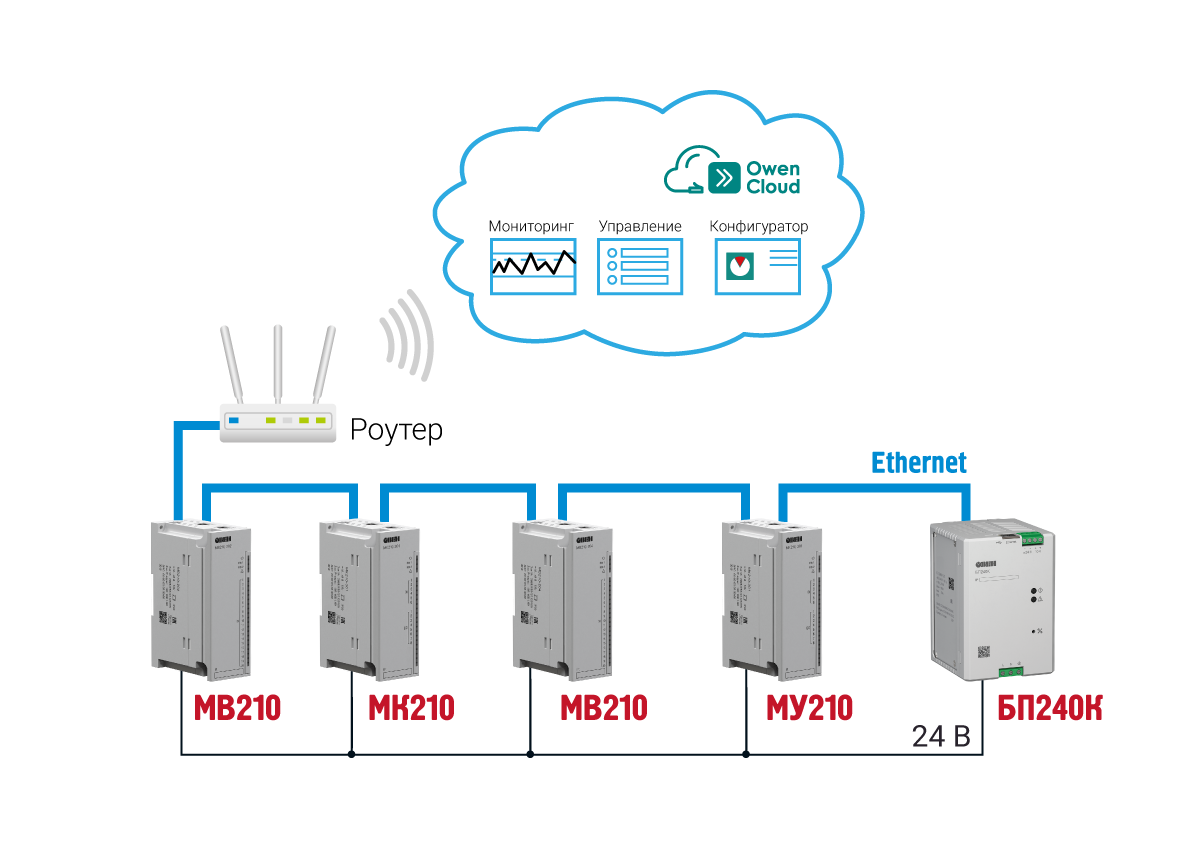

Питание и контроль работы приборов, подключенных к облачному сервису OwenCloud

Технические характеристики

Наименование
Значение
Выходные параметры
Номинальное напряжение (Uном)
24 В
Номинальный ток (Iном)
10 А
Номинальная мощность (Pном)
240 Вт
Диапазон подстройки выходного напряжения
22,5…29,0 В
Допустимое отклонение напряжения, в том числе:
— нестабильность выходного напряжения от входного напряжения
± 0,7 %
— нестабильность выходного напряжения от выходного тока
± 2,0 %
— коэффициент температурной нестабильности
± 0,02 %/°С
Размах напряжения шума и пульсаций (межпиковое), не более
120 мВ
Время установления выходного напряжения, не более
2,5 с
Входные параметры
Напряжение питания переменного тока
90…264 В
Частота переменного тока
47…63 Гц
Напряжение питания постоянного тока
110…370 В
Номинальный ток потребления, не более
3,25 А
Пусковой ток, не более
35 А
КПД при номинальной нагрузке, не менее
90 %
Защиты
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока
120…125% от Iном
Безопасность и ЭМС
Устойчивость к механическим воздействиям по ГОСТ IEC 61131-2
N2
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3
Критерий качества А
Излучение радиопомех (помехоэмиссия) по ГОСТ 32132.3-2013*
Класс А
Степень защиты по ГОСТ 14254
IP20
Категория перенапряжения по ГОСТ IEC 61204-7
I
Степень загрязнения по ГОСТ Р 50030.1
2
Электрическая прочность изоляции:
— вход-выход, вход-порт Ethernet
3000 В
— вход-корпус
1500 В
— выход-порт Ethernet
1000 В
Сопротивление изоляции (вход-выход-корпус) при 500 В, не менее
20 МОм
Ethernet (заводская установка)
IP-адрес
192.168.1.99
Маска подсети
255.255.255.0
IP-адрес шлюза
192.168.1.1
USB
Адрес устройства
1
Протокол для подключения к OwenConfigurator
Owen Auto Detection Protocol
Окружающая среда
Рабочий диапазон температур окружающей среды (Tокруж)
-40…+70 °С
Влажность воздуха при +25 °С и более низких температурах без конденсации влаги, не более
80 %
Атмосферное давление
84...106,7 кПа
Температура хранения и транспортирования
-40…+70 °С
Прочее
Срок эксплуатации
10 лет
Срок гарантийного обслуживания
2 года
Средняя наработка на отказ
70 000 ч
Масса, не более
1,25 кг
Тип автоматического выключателя
10...16 A (характеристика B, C, D или аналогичная)
* При условии подключения защитного заземления.

На лицевой панели блока питания БП240К размещены: сервисная кнопка, индикаторы «Работа» и «Авария», поле для нанесения IP-адреса (тонким маркером или наклейка). Сверху панели разъемы для Ethernet и MicroUSB.
Назначение сервисной кнопки :

• восстановление заводских настроек;
• установка IP-адреса;
• обновление встроенного ПО.

Защита от перегрева (диапазон рабочих температур)

График зависимости выходного тока от температуры окружающей среды (дерейтинг 2,5 % / °С)

Защита по перегрузке типа «ограничение выходного тока»

График зависимости выходного напряжения от номинального выходного тока

График зависимости входного тока от напряжения питания

КПД

График зависимости КПД от напряжения питания и температуры окружающей среды БП240К

Схема подключения и габаритные размеры

Габаритные и установочные размеры БП240К

Назначение контактов и схема подключения БП240К

Параллельное (1) и последовательное (2) подключение блока питания БП240К
