МУ210-502

Модули предназначены для преобразования цифровых сигналов, передаваемых по сети Ethernet, в аналоговые для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.
МУ210-502 является аналогом ранее снятого с производства МУ210-501
Используются для расширения сигналов контроллера ОВЕН ПЛК210.
Коммуникационные возможности
Интерфейс обмена
Сдвоенный Ethernet 10/100 Mbit
Интерфейс конфигурирования
USB 2.0 (MicroUSB), Ethernet (RJ-45)
Поддерживаемые протоколы
Modbus TCP (до 4-х одновременных соединений)
MQTT
SNMP
NTP

Особенности

• 6 аналоговых выходов унифицированных сигналов 0…20 мА, 4…20 мА, 0…10 В с программным переключением.
• Сдвоенный 2-портовый Ethernet-коммутатор.
• Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при отключенном питании модуля возникновении нештатной ситуации.
• Широкий диапазон рабочих температур: -40…+55 °С.
• Непрерывный профиль измерений во внутреннюю flash-память (архив).
• Поддержка облачного сервиса OwenCloud.

Конфигурирование

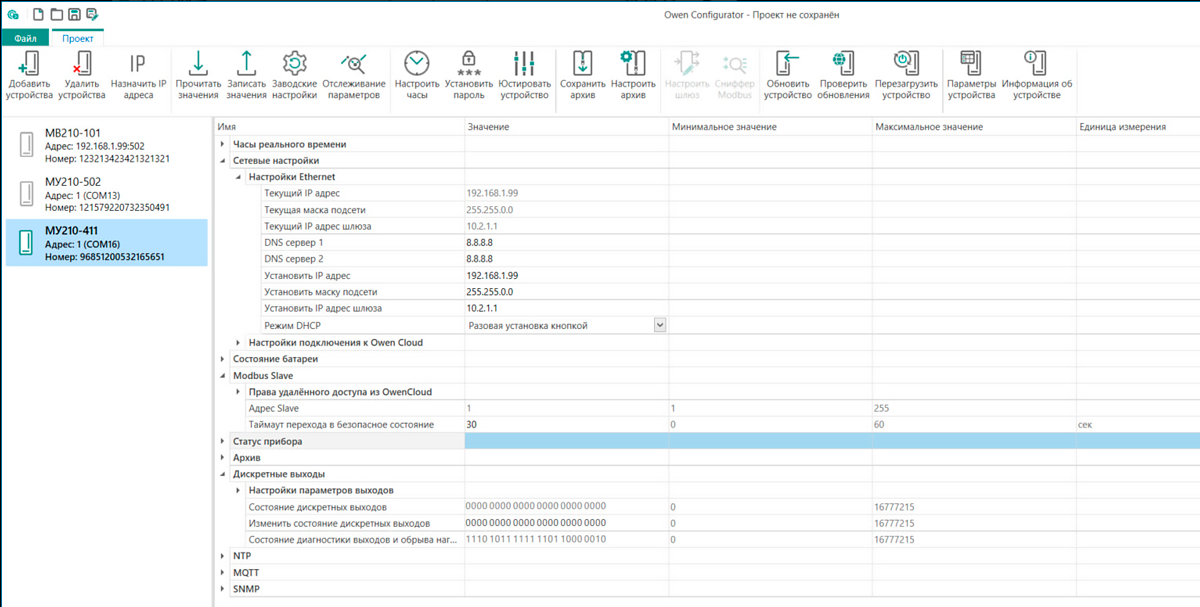

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Технические характеристики

Параметр
Значение
Выходы
Количество выходов
6 AO
Разрешение по постоянному напряжению
0,073 мВ
Разрешение по постоянному току
0,36 мкА
Тип выходного сигнала
0…20 мА
4…20 мА
0…10 В
Характеристики аналоговых выходов (AO)
Гальваническая развязка между выходами
есть
Прочность гальванической изоляции
1000 В
Время прогрева ЦАП
10 мин.
Предел основной приведенной погрешности
±0,5 %
Максимальная пульсация выходного сигнала
50 мкА
20 мВ
Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех
±0,5 %
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С
±0,1 %
Защита от короткого замыкания на выходе
есть
Диагностика состояния выходов

• короткое замыкание
• обрыв нагрузки
• отсутствие внешнего питания

Питание
Напряжение питания
=10...48 В (номинальное =24)
Потребляемая мощность
не более 5 Вт при питании =24 В
Защита от переполюсовки
есть
Общие параметры
Габаритные размеры
(42×124×83) ±1 мм
Степень защиты корпуса
IP20
Монтаж
на DIN-рейку / на стену
Средний срок службы
10 лет
Масса
не более 0,4 кг
Условия эксплуатации
Температура окружающего воздуха
-40…+55 °С
Относительная влажность воздуха (без конденсации влаги)
от 10 до 95 %
Flash-память (архив)
Максимальный размер файла архива
2 кб
Максимальное количество файлов архива
1000
Минимальный период записи
10 сек
Часы реального времени
Погрешность хода
при температуре +25 °С
не более 3 секунды в сутки
при температуре -40 °С
не более 10 секунд в сутки
Тип питания
батарея CR2032L
Время работы часов реального времени на одной батарее
6 лет

Прибор
1 шт.
Паспорт и Гарантийный талон
1 экз.
Краткое руководство по эксплуатации
1 экз.
Кабель патч-корд UTP 5e 150 мм
1 шт.
Клемма питания 2EGTK-5-02P-14
1 шт.
Заглушка разъема Ethernet
1 шт.

Назначение контактов клеммника ОВЕН МУ210-502

Схема подключения нагрузки к аналоговым выходам МУ210-502 H/W v2.3

Схема подключения нагрузки к аналоговым выходам МУ210-502
