ПР103

Области применения

• Вентиляция
• Отопление
• ГВС
• Насосные групп

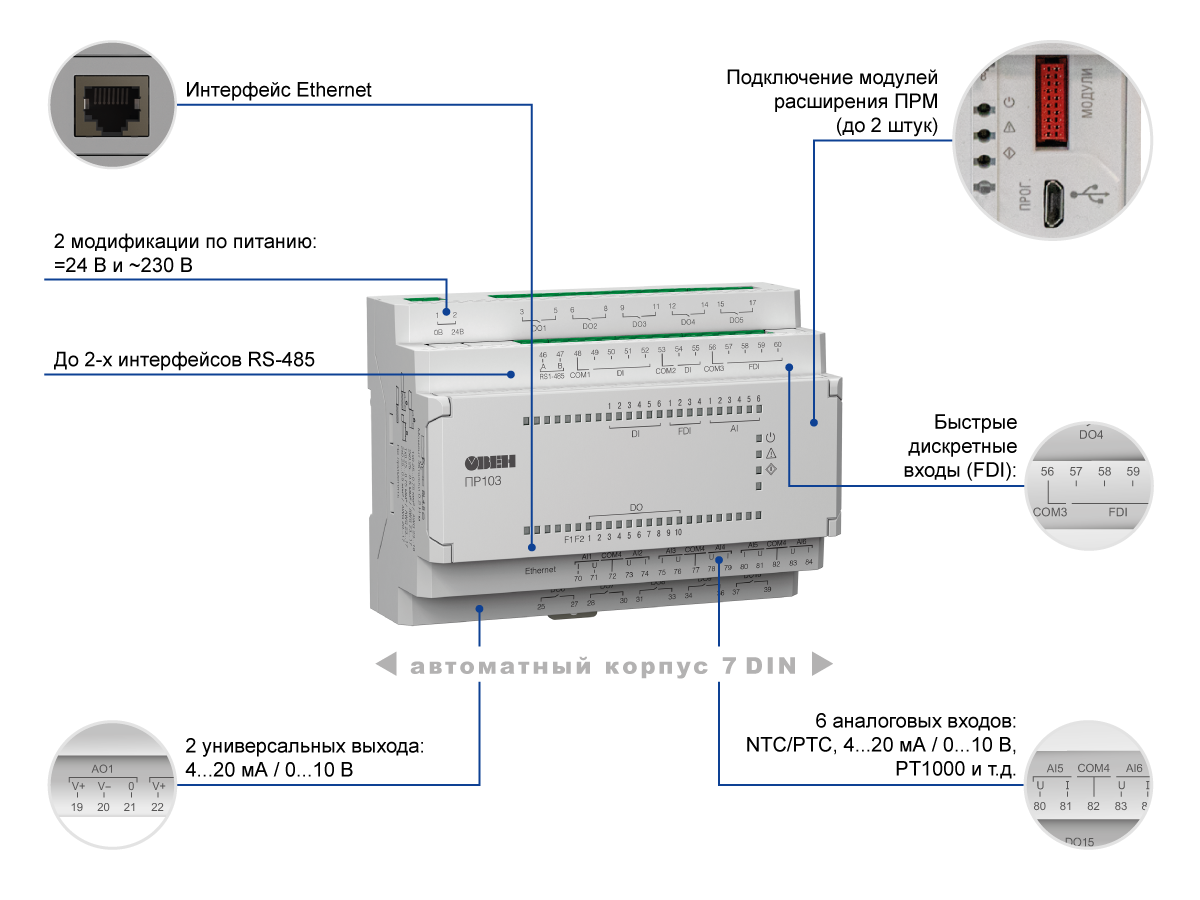

 Отличительные особенности ПР103

• До 16 дискретных входов.
• До 4 быстрых дискретных входов, частота до 100 кГц.
• До 6 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
• До 18 дискретных выходов (э/м реле или транзиторные ключи).
• До 2 универсальных аналоговых выходов: 4…20 мА/0…10 В.

• Прямой доступ в облачный сервис OwenCloud.
• Подключение к ПК для конфигурирования и записи программы.
• Визуализация процессов с помощью панелей оператора и SCADA.
• Увеличение входов/выходов с помощью модулей Мх210

• Интеграция в SCADA-системы.
• Визуализация процессов с помощью панелей оператора.
• Увеличение входов/выходов с помощью модулей Мх110.
• Управление внешними устройствами: ПЧВ, датчики и др.
• Подключение к ПК для конфигурирования и записи программы.

• Компактный модульный корпус шириной 7 модулей.
• Съемные клеммники – для удобства монтажа.
• Быстрая замена батарейки.

• 2 модификации по питанию: =24 и ~230 В.
• Возможность питаний от бортовой сети =12 В.
• Увеличение каналов ввода/вывода до 56 шт. с помощью модулей ПРМ.
• Работа в неотапливаемых помещениях: -40...+55 ºС.
• Конфигурирование и запись программы через USB, Ethernet.

Отличительные характеристики ПР103

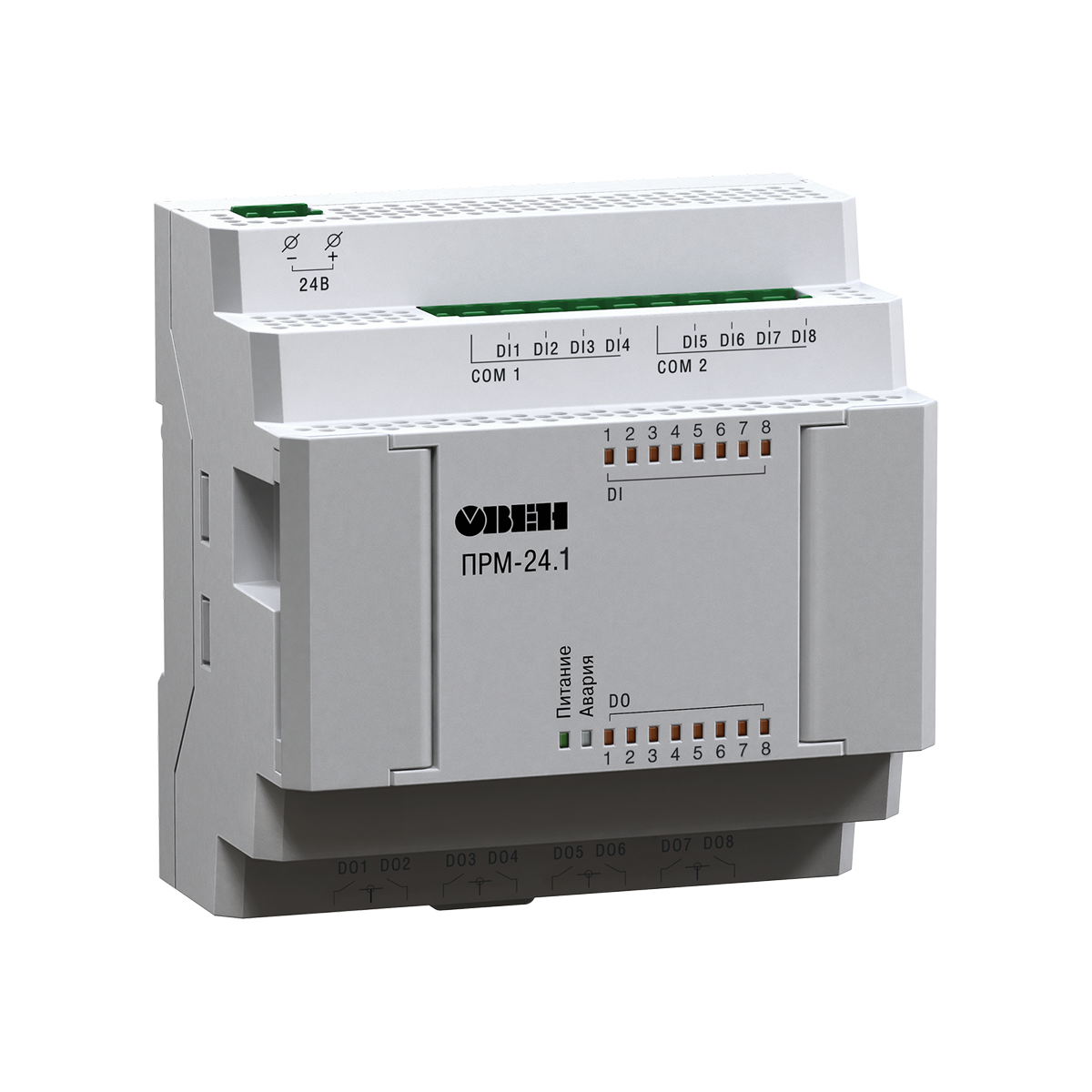

Модули расширения ОВЕН ПРМ для ПР103

• ПРМ-1 – для увеличения дискретных входов и выходов;
• ПРМ-2 – для увеличения аналоговых входов и дискретных выходов;
• ПРМ-3 – для увеличения аналоговых входов и выходов.
• ПРМ-4 – для увеличения дискретных входов.
• ПРМ-5 – для увеличения дискретных выходов.
• ПРМ-6 – для увеличения дискретных входов и выходов.

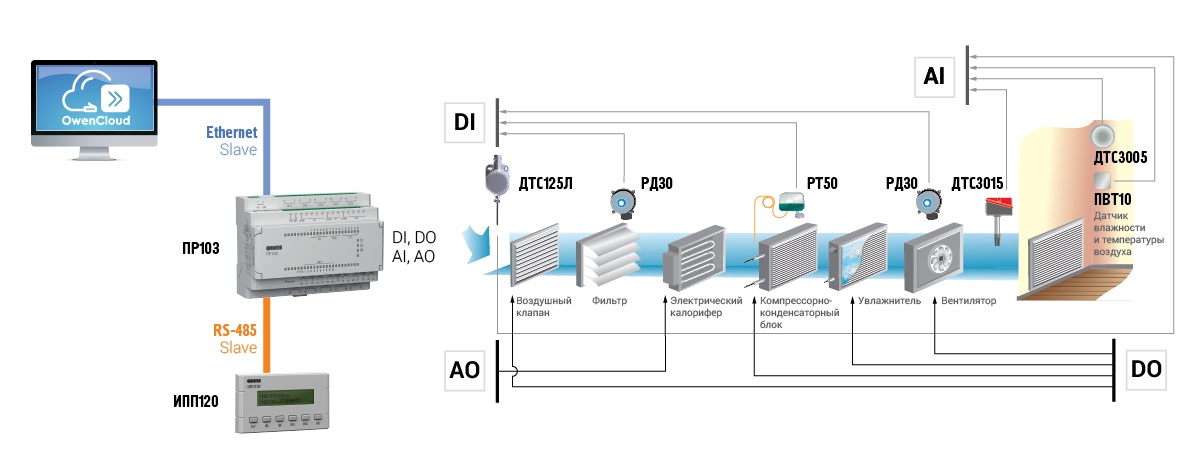

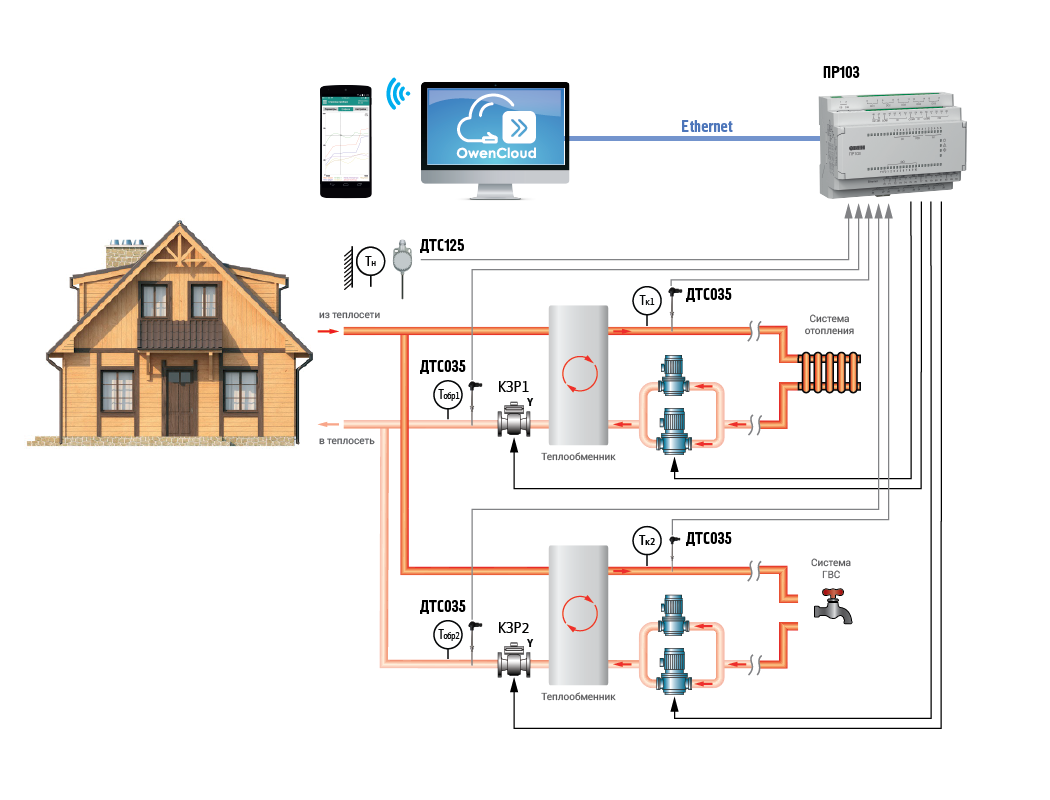

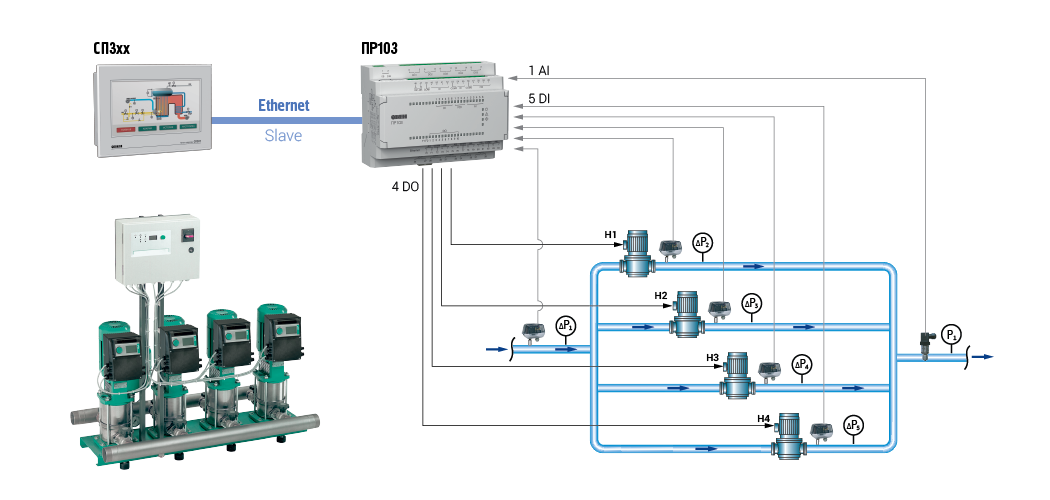

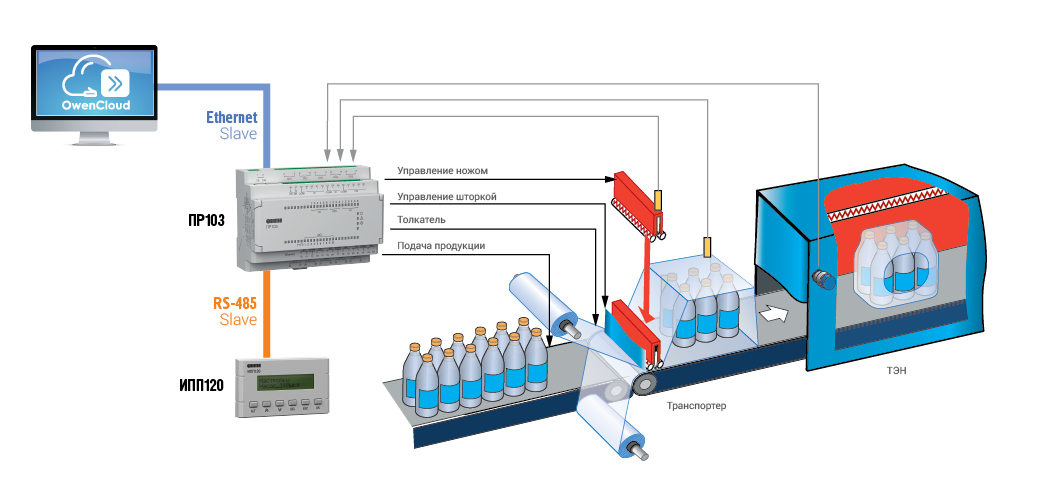

Примеры применения

Наименование

ПР103-230

ПР103-24

Программирование

Среда программирования

Owen Logic

Объем Retain-памяти

2040 байт

Объем памяти сетевых переменных (режим slave)

2040 байт

Количество сетевых запросов в режиме Master

192

Стек

Динамический

Память ПЗУ

224 кбайт

Память ОЗУ

60 кбайт

Интерфейсы программирования и конфигурирования

microUSB, Ethernet, RS-485

Общие сведения

Диапазон переменного напряжения питания

90 до 264 В (номинальное 230 В, при 50 Гц)

-

Диапазон постоянного напряжения питания

127...373 В (номинальное 230 В)

9...30 В (номинальное=24 В)

Минимальное время цикла

1 мс (зависит от сложности программы)

Часы реального времени

есть

Модули расширения ПРМ

Да, до 2 шт.

Дискретные входы

Количество

16 шт.

6 шт.

Тип

Дискретный фазовый (ДФ)

Дискретный (Д)

Подключаемые датчики

Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»

-

Датчики с выходом push-pull,

Датчики с выходом n-p-n,

Датчики с выходом p-n-p

Номинальное напряжение питания

~230 В

=24 В

Гальваническая развязка

Групповая, по 4 входа

Групповая, 4 и 2 входа

Электрическая прочности изоляции

2300 В, групповая – 2300 В

510 В, групповая – 510 В

Быстрые дискретные входы

Количество

-

4 шт.

Тип

-

Дискретный скоростной (ДС)

Подключаемые датчики

-

Датчики с выходом push-pull,

Датчики с выходом n-p-n,

Датчики с выходом p-n-p

Минимальная длительность импульса

-

5 мкс

Максимальная частота импульсов

-

100 кГц

Номинальное напряжение питания

-

24 В

Гальваническая развязка

-

Групповая, по 4 входа

Электрическая прочности изоляции

-

510 В, групповая – 510 В

Аналоговые входы

Количество

-

6

Тип измеряемых сигналов

-

4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др.

Период обновления значений всех каналов, не более

-

1 мс

Работа в дискретном режиме

-

Да

Гальваническая развязка

-

Отсутствует

Дискретные выходы

Количество

10

До 18

Тип

Релейные (нормально-разомкнутые)

Релейные (нормально-разомкнутые) или Транзисторные ключи (n-p-n-типа)

Допустимый ток нагрузки, не более

Релейные (Р)

5 А при напряжении не более 250 В перем. тока

cos(φ) > 0,95;

3 А при напряжении не более 30 В пост.тока

Транзиторные (КТ)

-

0,5 А при напряжении не более 40 В постоянного тока

Гальваническая развязка

Релейные (Р)

Индивидуальная

Транзиторные (КТ)

-

Отсутствует

Электрическая прочность изоляции

Релейные (Р)

2300 В

Транзиторные (КТ)

-

-

Аналоговые выходы

Количество

-

2

Тип аналогового выхода

-

Универсальный: 4...20 мА/0...10 В

Разрядность ЦАП

-

12 бит

Гальваническая развязка

-

Индивидуальная

Электрическая прочность изоляции

-

510 В

Коммуникационные возможности

Интерфейс Ethernet (1 шт.)

Протокол связи

Modbus TCP

Режим работы

Master/Slave

Интерфейс RS-485 (до 2 шт. - выбирается при заказе)

Протокол связи

Modbus RTU/ASCII

Режим работы

Master/Slave

Габаритные и установочные размеры

Схемы подключения к дискретным входам
