ОВЕН ПД100И модели 1х1

Owen
ПД100И
9882,00
р.
Ознакомьтесь с обозначениями при заказе данного товара и перейдите
в наш полный каталог для получения подробной информации и материалов.
От 9882 руб.
Описание
Тех. хар-тики
Подключение
Модификации
Комплектность

Описание

Малогабаритный датчик ПД100И представляет собой преобразователь измерительный с современным сенсором из нержавеющей стали, вваренным в штуцер лазерной сваркой. ПД100И оснащен микропроцессорным нормировщиком, имеет выходной сигнал 4…20 мА. Каждый преобразователь проходит на производстве первичную поверку.
Преобразователь избыточного давления ПД100И предназначен для насосных станций, водоканалов, систем водоподготовки и водоснабжения, промышленных компрессорных, автоматики котлов в котельных и для других основных производств, где требуется точность и стабильность характеристик. А также используется для измерения агрессивных сред.

Среда измерения

Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).

Отличительные особенности

  • Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
  • Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
  • Низкий гистерезис, высокая точность измерения – благодаря использованию высостабильного европейского сенсора.
  • Устойчивость к гидроударам.
  • Стабильное значение "ноля" преобразователя.
  • Датчик внесен в Государственный реестр средств измерения.
  • Бесплатная заводская первичная поверка.

Основные характеристики

  • Верхний предел измерений – от 0,01 до 4,0 МПа.
  • Тип измеряемого давления – избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
  • Диапазон температур измеряемой среды: –40…+100 °С.
  • Класс точности – 0,25 %; 0,5 %; 1,5 %.
  • Межповерочный интервал – 5 лет / 4 года.

Тех. хар-тики

Технические характеристики

Наименование
Значение
Выходной сигнал постоянного тока
4...20 мА, 2-проводная схема
Основная приведенная погрешность
0,25; 0,5 %; 1,5% ВПИ
Диапазон рабочих температур измеряемой среды
–40…+100 °С
Напряжение питания
12…24 В постоянного тока
Сопротивление нагрузки
0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность
не более 0,8 Вт
Устойчивость к механическим воздействиям
группа исполнения V3 по ГОСТ Р 52931
Степень защиты корпуса
IP65
Устойчивость к климатическим воздействиям
УХЛ3.1
Диапазон рабочих температур окружающего воздуха
–40…+80 °С
Атмосферное давление рабочее
84,0...106,7 кПа
Среднее время наработки на отказ
не менее 50 000 ч
Средний срок службы
12 лет
Межповерочный интервал
5 лет / 4 года
Методика поверки
КУВФ.406230.100 МП
Вес без упаковки / в упаковке
0,18 кг / 0,3 кг
Штуцер для подключения давления
M20 × 1,5 манометрической формы (ГОСТ 2405-88)
G1/2 манометрической формы (DIN EN 837)
G1/4 (DIN 3852)
Тип электрического соединителя
EN175301-803 форма А
Габаритный размер (по высоте)
не более 92 мм
Перегрузочная способность
не менее 200 % от ВПИ
Предельное давление перегрузки
не менее 400 % от ВПИ

Условия эксплуатации

Рабочие условия эксплуатации: на открытом воздухе или в помещениях без агрессивных паров и газов при атмосферном давлении от 84 до 106,7 кПа, с температурой окружающего воздуха в диапазоне от -40 до +80 °С и относительной влажностью не более 85 %, без конденсации влаги при 35 °С и более низких температурах.
Нормальные условия эксплуатации: закрытые помещения без агрессивных паров и газов с температурой воздуха (23±5) °С и относительной влажностью не более 80 % при атмосферном давлении от 84 до 106,7 кПа.

Подключение

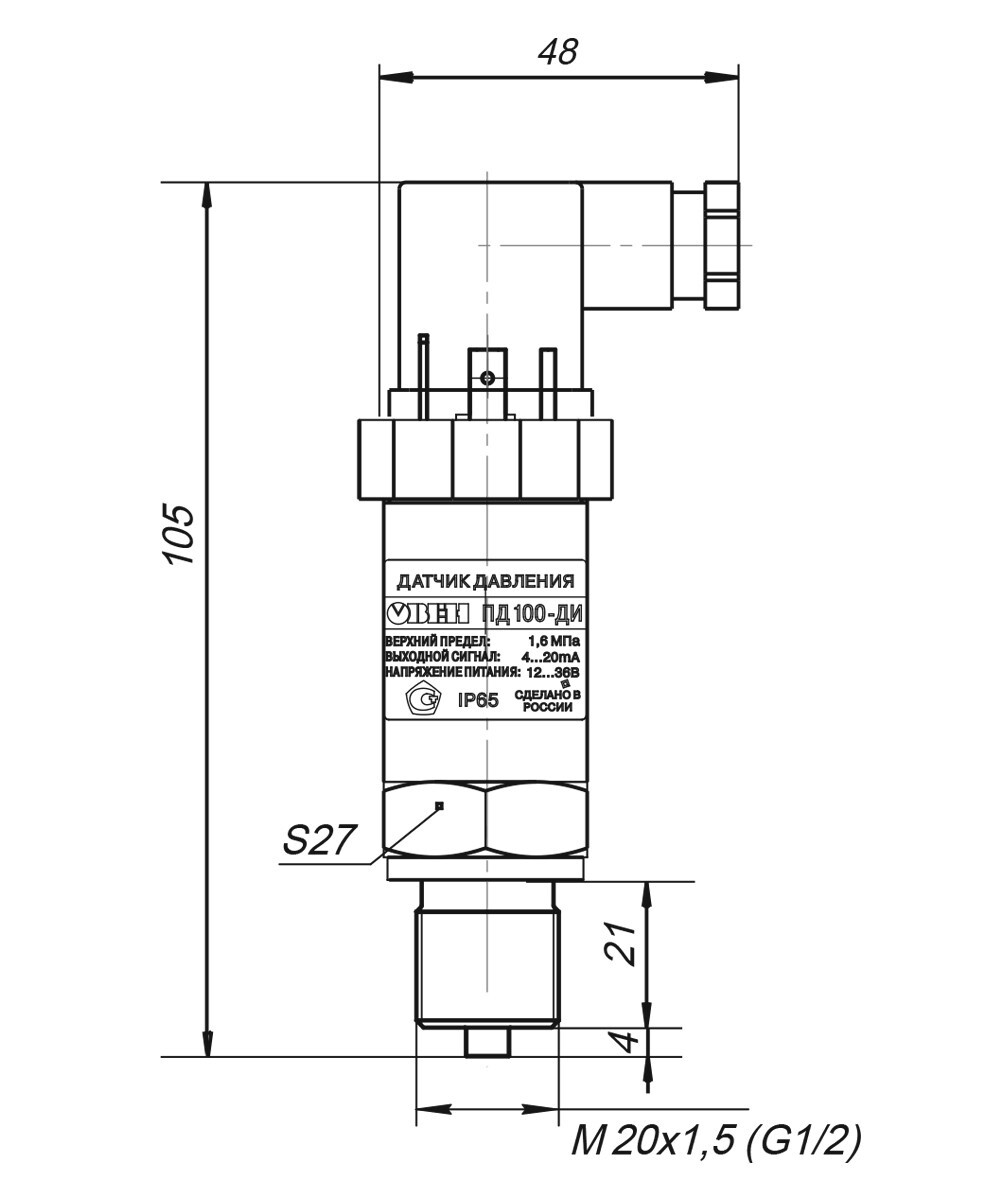

Габаритные и установочные размеры

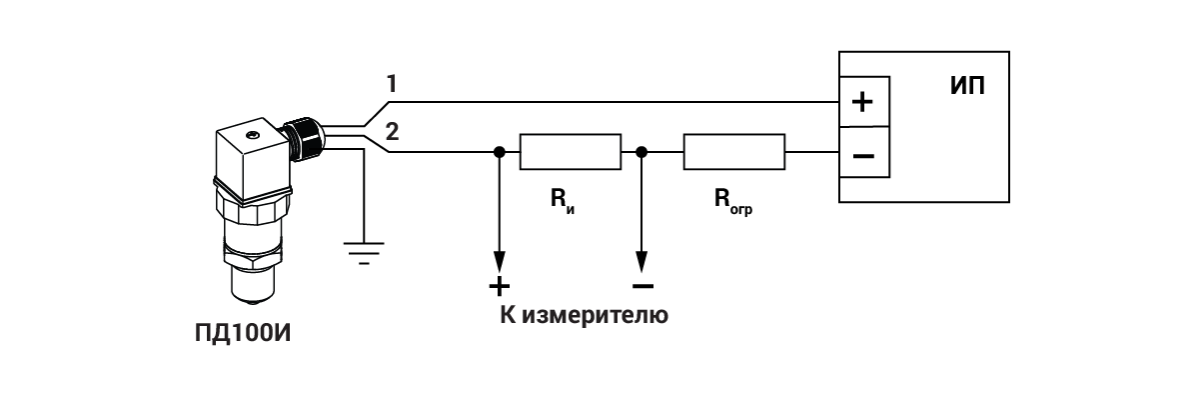

Схема подключения преобразователя давления ПД100И к внешним устройствам

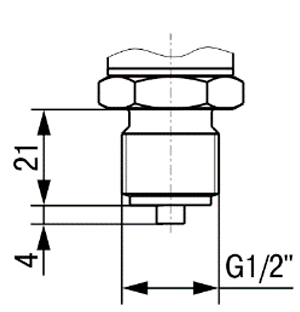

Штуцер с резьбой G1/2

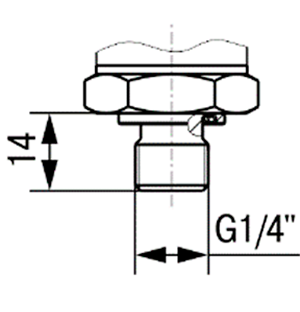

Штуцер с резьбой G1/4

Штуцер с резьбой М20×1,5

Модификации

Модификация ПД100И-ДА модель 1х1

Модификация ПД100И-ДИ модель 1х1

Модификация ПД100И-ДИВ модель 1х1

Модификация ПД100И-ДВ модель 1х1

Комплектность

  • Преобразователь давления ПД100И
  • Краткая инструкция
  • Паспорт и Гарантийный талон
  • Прокладка уплотнительная - 2 шт для штуцеров М20×1,5 и G1/2
  • Ответная розетка разъёма EN175301-803 форма А (DIN43650 A) с фиксирующим винтом
