Монтажные колодки KIPPRIBOR PYF-011BE

Предназначены для установки на DIN-рейку 1-контактных тонких интерфейсных промежуточных реле различных производителей.
Изготавливаются из негорючего, прочного и упругого материала, устойчивого к ошибкам при монтаже и эксплуатации.
Дополнительные элементы. Дополнительно можно приобрести 20-полюсный соединитель для колодок (BC-011.20P), комплект из 64-х маркировочных пластин (MT-011), разделитель колодок (SP-011.S).
Схема подключения

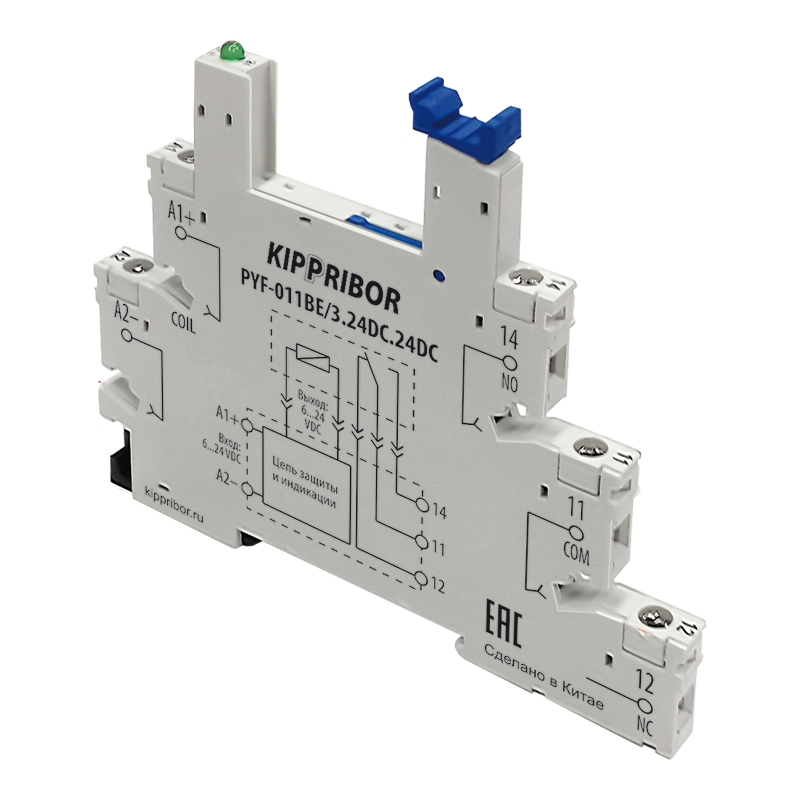

PYF-011BE/3.24DC.24DC

Описание
3-ярусная монтажная колодка с винтовыми клеммами.
Для реле с катушкой 24 VDC.
Встроенный модуль защиты и индикации

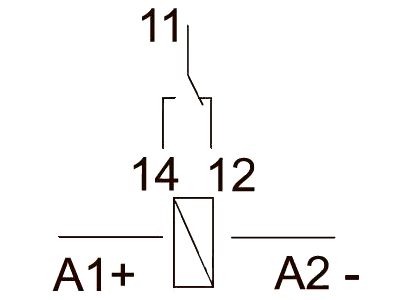

Цоколевка

Номинальный ток и напряжение коммутации
6 А при 250 VAC
Номинальное входное / выходное напряжение
6...24 VDC / 6...24 VDC
Модели совместимых реле KIPPRIBOR
KIPPRIBOR SR-203.D
Возможные варианты упаковки
- картонная коробка (20 шт. / 530 г)
- транспортная коробка 600 шт. / 17 кг)

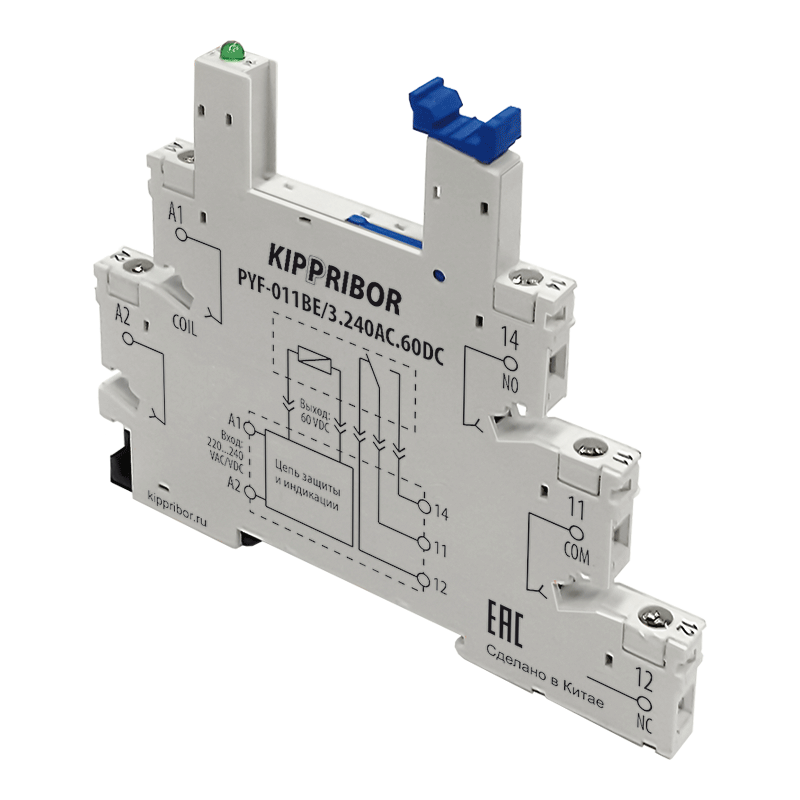

PYF-011BE/3.240AC.60D

Описание
3-ярусная монтажная колодка с винтовыми клеммами.
Для реле с катушкой 60 VDC.
Встроенный преобразователь напряжения, модуль защиты и индикации
Цоколевка

Номинальный ток и напряжение коммутации
6 А при 250 VAC
Номинальное входное / выходное напряжение
220...240 VAC/DC /60 VDC
Модели совместимых реле KIPPRIBOR
KIPPRIBOR SR-204.D
Возможные варианты упаковки
- картонная коробка (20 шт. / 530 г)
- транспортная коробка (600 шт. / 17 кг)
* - Функции модуля защиты и индикации:

1. Индикация наличия напряжения на катушке реле.
2. Гашение пиков обратного напряжения, защита от обратной полярности (PYF-011BE/3.24DC.24DC).
3. Защита от бросков напряжения (PYF-011BE/3.240AC.60DC).

Перечень реле, совместимых с колодками KIPPRIBOR PYF-011BE

Производлитель
Серия реле

PYF-011BE/3.24DC.24DC
PYF-011BE/3.240AC.60DC
KIPPRIBOR
SR
Schneider Electric
RSL1GB
Finder
34.51
Phoenix Contact
REL-MR- 24DC/21
REL-MR- 60DC/21

Аксессуары для монтажных колодок KIPPRIBOR серий PYF-011BE

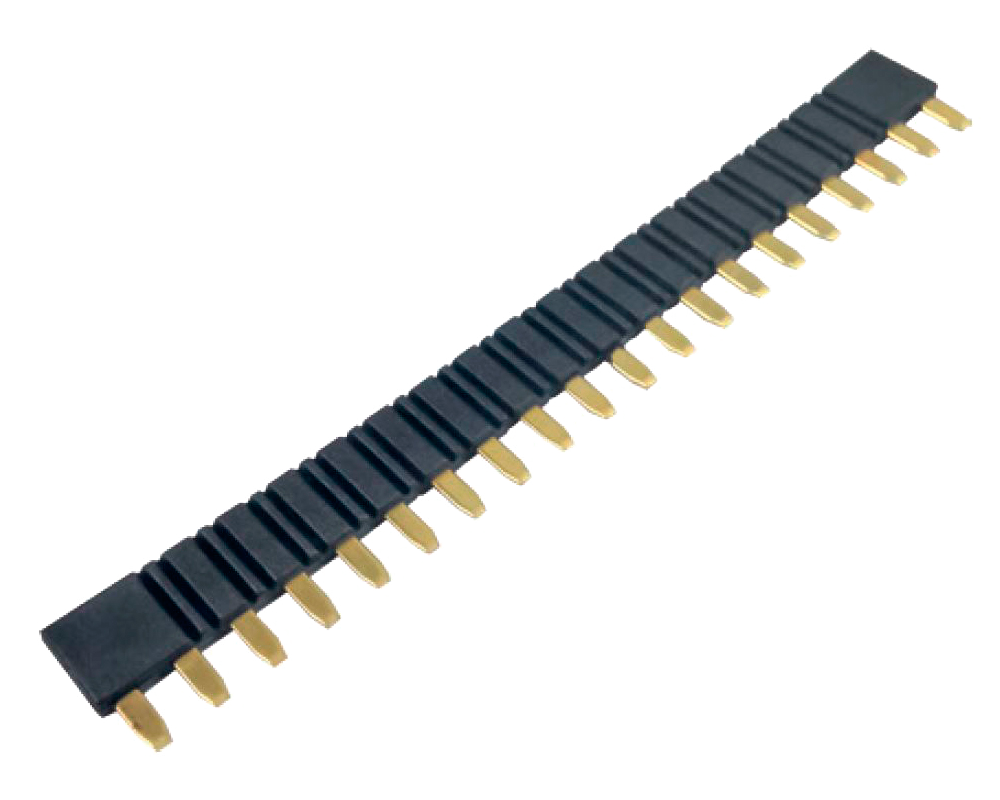

BC-011.20P - 20-полюсная соединительная шина

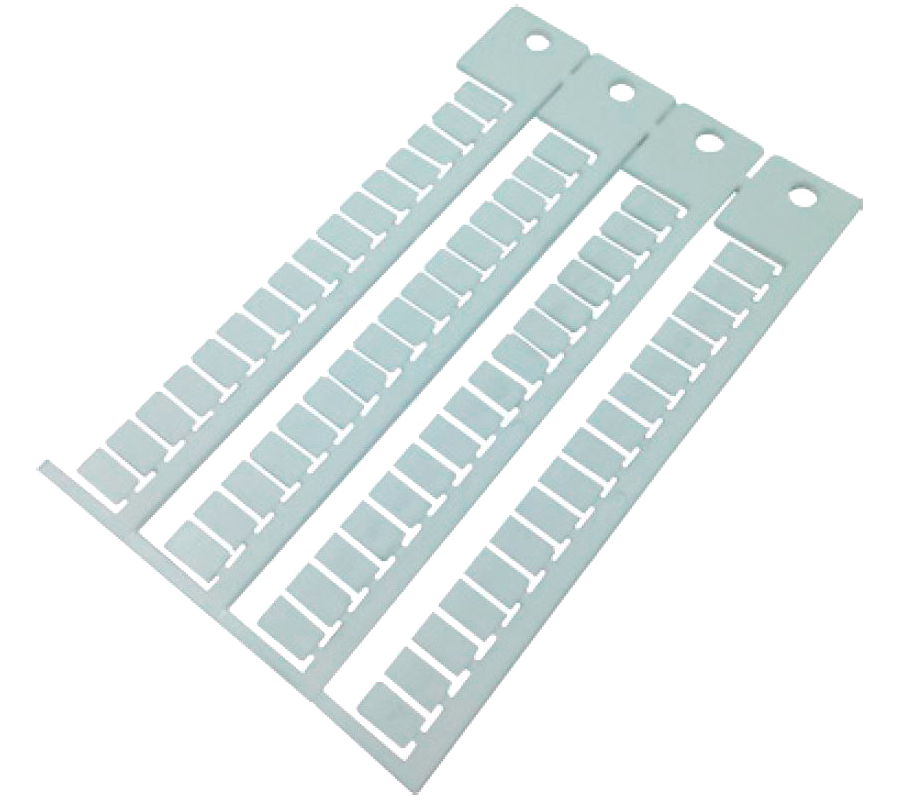

MT-011 - комплект из 64-х маркировочных пластин

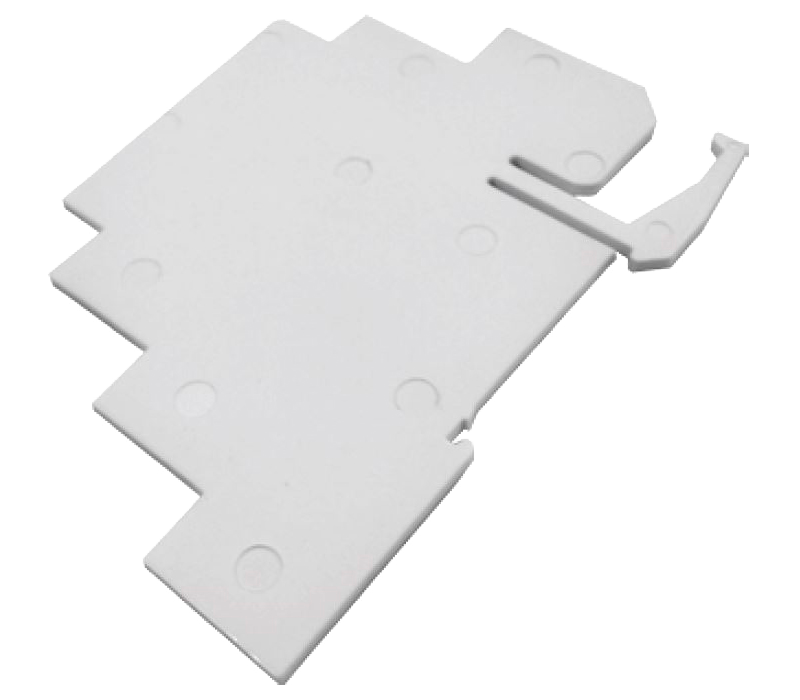

SP-011.S - разделитель колодок
