БП30МС

Блок питания БП30МС предназначен для питания и автоматизации элементов промышленной автоматики, лабораторных и других специализированных систем с изменяемым выходным напряжением в диапазоне от 5 до 60 В. Прибор будет востребован как альтернатива лабораторным источникам питания при проведении опытов или исследовательских работ в разных областях деятельности. Встроенные программные алгоритмы позволяют блоку питания передавать данные о своем состоянии по сети Ethernet и в облачный сервис OwenCloud.

Особенности и преимущества

• Регулируемый диапазон выходного напряжения (U вых) от 5 до 60 В;
• Конфигурирование и регулировка напряжения и выходного тока по Ethernet или USB (разъем типа microUSB), от управляющего контроллера или компьютера по протоколу Modbus TCP.
• Ограничение выходного тока 110-120 % от номинального значения (режим статического резервирования Istat.boost). Защита от импульсного тока, перенапряжения, коротких замыканий.
• Минимальный уровень пульсаций (менее 0,5 %).
• Удобный монтаж в шкаф автоматики (съемные клеммники, компактный корпус: ширина 52 мм, как стандартный трехполюсный автомат).

Примеры применения

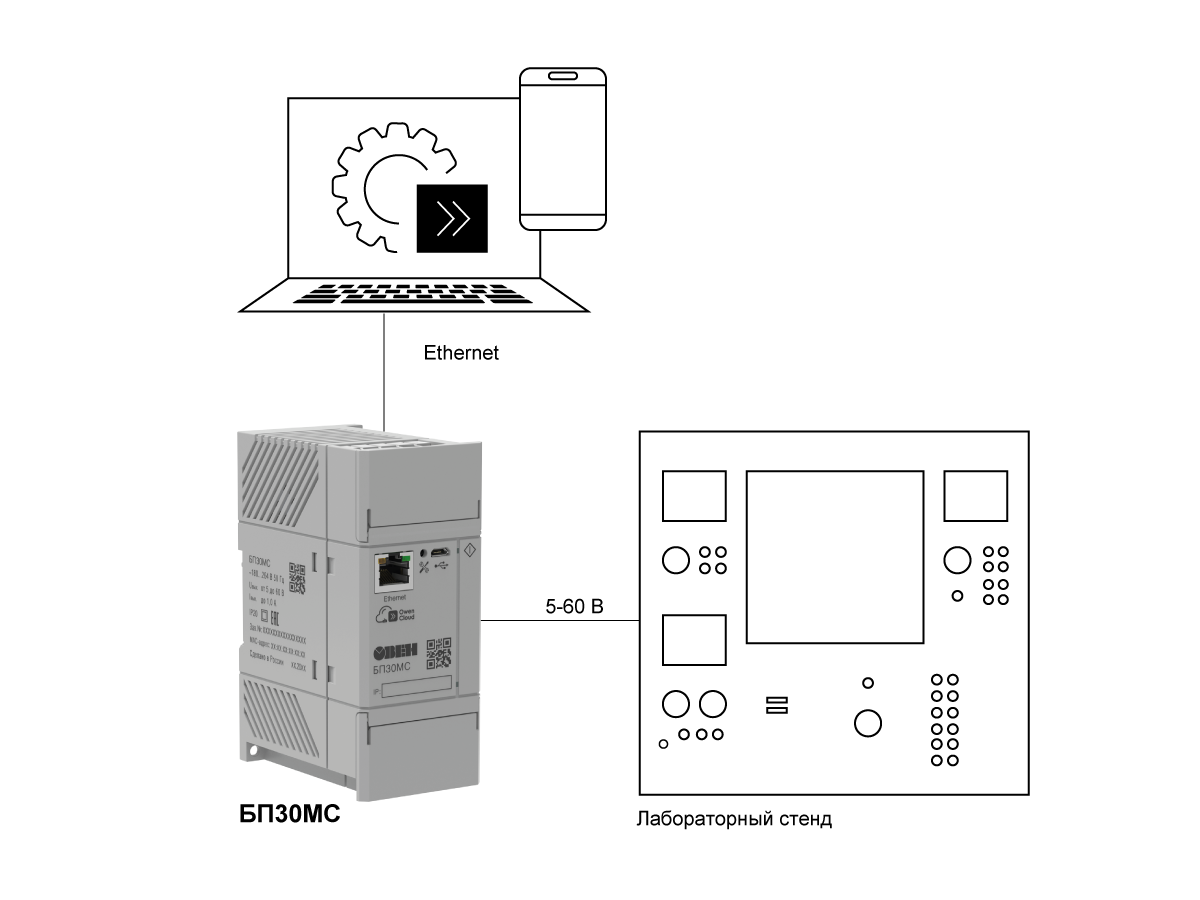

Питание лабораторной установки с изменяемым выходным напряжением БП30МС

Технические характеристики

Наименование
Значение
Выходные параметры
Диапазон выходного напряжения (Uвых)
от 5 до 60 В
Выходной ток (Iвых) при напряжении от 5 до 29 В
1 А
Выходной ток (Iвых) при напряжении от 29,1 до 60 В
0,5 А
Допустимое отклонение напряжения, в том числе:

• нестабильность выходного напряжения от входного напряжения

±0,5 %

• нестабильность выходного напряжения от выходного тока

±2 %
Размах напряжения шума и пульсаций (межпиковое), не более
200 мВ
Время установления выходного напряжения,не более
2 с
Входные параметры
Напряжение питания переменного тока
180…264 В
Частота переменного тока
45…65 Гц
Ток потребления, не более
0,4 А
Пусковой ток, не более
25 А
КПД при номинальной нагрузке (60 В, 0,5 А), не менее
80 %
Дискретный выход
Количество
1
Тип выхода согласно ГОСТ Р 51841
1
Максимальный коммутируемый ток
50 мА
Максимальное коммутируемое напряжение
30 В
Защиты
Тип защиты отперегрузки–ограничение выходного тока: порог ограничения выходного тока
110…120 % от Iвых
Безопасность и ЭМС
Устойчивость к механическим воздействиям по ГОСТ Р 52931
N2
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3
Критерий качества А
Излучение радиопомех (помехоэмиссия) по ГОСТ 32132.3
Класс Б
Степень защиты по ГОСТ 14254
IP20
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0
II
Категория перенапряжения по ГОСТ IEC 61204-7
II
Степень загрязнения по ГОСТР 50030.1
2
Электрическая прочность изоляции:

• вход-выход,вход-корпус,вход-портEthernet

3000 В

• выход–портEthernet

1000 В
Сопротивление изоляции (вход – выход – корпус) при 500 В, не менее
20 МОм
Ethernet (заводская установка)
IP-адрес
192.168.1.99
Маска подсети
255.255.255.0
IP-адрес шлюза
192.168.1.1
USB
Адрес устройства
1
Протокол для подключения к Owen Configurator
Owen Auto Detection Protocol
Условия эксплуатации
Рабочий диапазон температур окружающей среды (Токруж)
0…+50°С
Влажность воздуха при +25 °С и более низких температурах без конденсации влаги, не более
80 %
Атмосферное давление
84...106,7 кПа
Температура хранения и транспортирования
-20…+50 °С
Прочее
Срок эксплуатации
10 лет
Срок гарантийного обслуживания
2 года
Средняя наработка на отказ
70 000 ч
Масса, не более
0,4 кг
Тип автоматического выключателя
10...16 A (характеристика B, C, D или аналогичная)

Лицевая панель блока питания БП30МС
На лицевой панели блока питания БП30МС размещены сервисная кнопка, индикаторы «Работа», поле для нанесения IP-адреса (тонким маркером или наклейка), разъемы Ethernet и MicroUSB.
Сервисная кнопка предназначена для:

• восстановления заводских настроек;
• установкиIP-адреса;
• обновления встроенного ПО.

Функциональные возможности

Защита по перегрузке типа «ограничение выходного тока»

График зависимости выходного напряжения от номинального выходного тока

Графики зависимости входного тока от напряжения питания

Графики зависимости входного тока от напряжения питания

КПД

График зависимости КПД от напряжения питания и температуры окружающей среды БП30МС

График зависимости КПД от напряжения питания и температуры окружающей среды БП30МС

Назначение контактов и схема подключения БП30МС

Габаритные и установочные размеры БП30МС
