ДТС3ххх

Датчики температуры ОВЕН ДТС3ххх предназначены для непрерывного измерения температуры в системах ОВК (HVAC): температуры воздуха на улице, в канале воздуховода и помещении, температуры поверхности трубопровода и температуры теплоносителя в трубопроводе.

Назначение
Канальный датчик температуры
ДТС3015 Снят с продаж с 29.01.24
ДТС3032 Аналог
Накладной датчик температуры
ДТС3225 Снят с продаж с 29.01.24
ДТС3222 Аналог
Погружной датчик температуры
ДТС3105 Снят с продаж с 29.01.24
ДТС3042 Аналог
ДТС3194 Снят с продаж с 29.01.24
ДТС3044 Аналог

Типы исполнений датчиков и назначение

Канальные датчики температуры
Измерение температуры воздуха в канале воздуховода:

• монтаж на стенку воздуховода с помощью пластикового фланца
• глубина погружения регулируется перемещением фланца и зависит от длины монтажной части
• длина монтажной части от 50 до 1000 мм
• ДТС3032 в комплекте с фланцем

* фланец МФ-5-ПП заказывается отдельно для модели ДТС3014.

Погружные (врезные) датчики температуры

• Накладные датчики температуры
• Измерение температуры окружающего воздуха

Измерение температуры воздуха в канале воздуховода:

• монтаж на стенку воздуховода с помощью пластикового фланца
• глубина погружения регулируется перемещением фланца и зависит от длины монтажной части
• длина монтажной части от 50 до 1000 мм
• ДТС3032 в комплекте с фланцем

* фланец МФ-5-ПП заказывается отдельно для модели ДТС3014.

Измерение температуры теплоносителя в прямом и обратном трубопроводе:

• приварной штуцер
• тип резьбы: R1/2; G1/2; G1/4; М20х1,5; М16х1,5 и др.
• длина монтажной части от 60 до 2000 мм
• монтаж в трубопровод с помощью арматуры (защитных гильз и монтажных бобышек)

Накладные датчики температуры
Измерение температуры теплоносителя в прямом и обратном трубопроводе (без погружения сенсора):

• материал контактирующей части конструкции: латунь и медь
• для трубопроводов диаметром от 20 до 200 мм
• монтаж с помощью хомутов либо стяжек
• в комплекте с ДТС3222 – два хомута
• ДТС3224 поставляется без хомутов

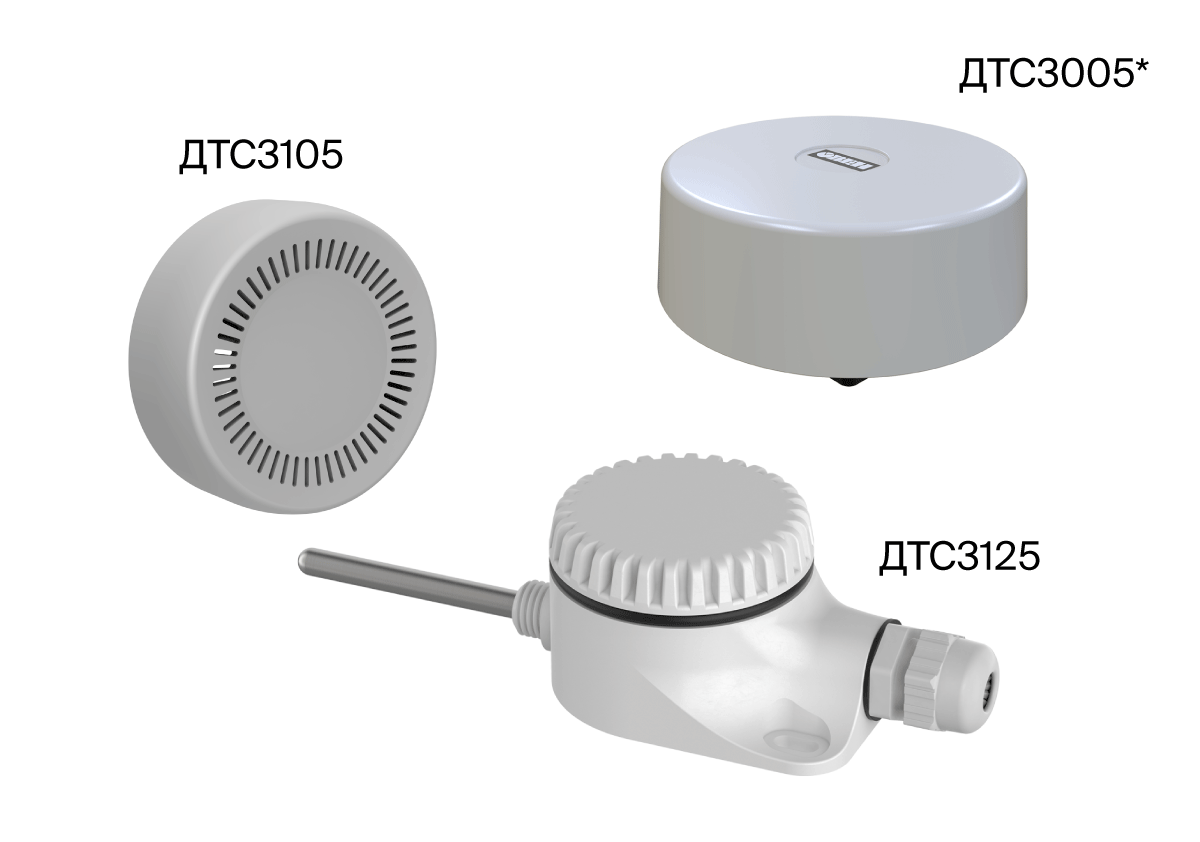

Измерение температуры окружающего воздуха:

• монтаж на стену
• дополнительно экран защиты от солнечных лучей
• «быстрый» комнатный датчик ДТС3105 с IP20
• *ДТС3005 НСХ: 50М, РТ100, РТ1000
• (не является средством измерения).

Области применения

ОВК (HVAC), ЖКХ – системы отопления, системы вентиляции и кондиционирования частных, общественных и производственных зданий.

Среда измерения

Теплоноситель: вода, воздух и другие среды нейтральные к нержавеющей стали 12Х18Н10Т.

Отличительные особенности

• Разнообразие НСХ: Рt100, Рt1000, 50М, 100М, NTC3k, NTC10k, NTC20k.
• Удобство монтажа: DIN-разъем, клеммы, выбор типа кабельного вывода.
• Гарантия качества:
• средний срок службы не менее 10 лет;
• гарантия 2 года;
• 100% выходной контроль качества датчиков (ОТК, собственная лаборатория).
• Произведено в РФ.

Основные характеристики

• Диапазон измеряемых температур: -50…+250 °С.
• Температура окружающего воздуха: -50…+85 °С
• Степень защиты (в зависимости от модификации): IP20, IP54, IP65, IP67.
• Класса допуска: А, В.
• Погрешность 1 % (для NTC).

Технические характеристики

Характеристика
Значение
ДТС3014, ДТС3224, ДТС3044
ДТС3222, ДТС3032,
ДТС3042, ДТС3125
ДТС3105
НСХ
50М, 100М
Pt100, Pt1000
NTC3k, NTC10k, NTC20k
50М,
100М
Pt100, Pt1000
NTC3k, NTC10k, NTC20k
Pt100, Pt1000
NTC3k, NTC10k, NTC20k
Диапазон измеряемых температур
Класс
допуска А
—
-30…+250 °C
—
—
-30…+250 °C
для ДТС3125:
-30…+100 °C
—
-
-
Классы допуска В
-50…+150 °C
-50…+250 °C
-50…+180 °C
для ДТС3125:
-40…+100 °C
-50…+250 °C
для ДТС3125:
-40…+100 °C
-40…+100
1
—
-40…+120 °C
—
-40…+120 °C
(кроме ДТС3125)
Для ДТС3125:
-40…+100 °C
-
-40…+100
Время термической реакции
10…30 с
Количество чувствительных элементов
1
Схема внутренних соединений проводников
Двухпроводная, трехпроводная, четырехпроводная**
Условное давление
Не более 0,6 МПа
Исполнение сенсора относительно корпуса
Изолированный

Длина кабельного вывода
0,2 м – стандарт;
до 20 м – по заказу
–
Исполнение коммутационной
головки
–
Пластмассовая
Способ монтажа
Без резьбы: ДТС3014, ДТС3224, ДТС3222
Фланец: ДТС3032
Настенный ДТС3125, ДТС3105
С основными резьбами: G1/2, М20×1,5, R1/2: ДТС3044, ДТС3042**
Материал защитной арматуры
12Х18Н10Т, латунь
12Х18Н10Т, медь
-
Степень защиты согласно ГОСТ 14254
IP54, IP67
IP65
IP20
Средняя наработка на отказ, не менее
35 000 ч
Условия эксплуатации узлов коммутации
-50…+85 ⁰С
относительная влажность до 98 %
+85 ⁰С
* для ДТС3105 только четырехпроводная схема.

** Возможны другие типы резьбы.

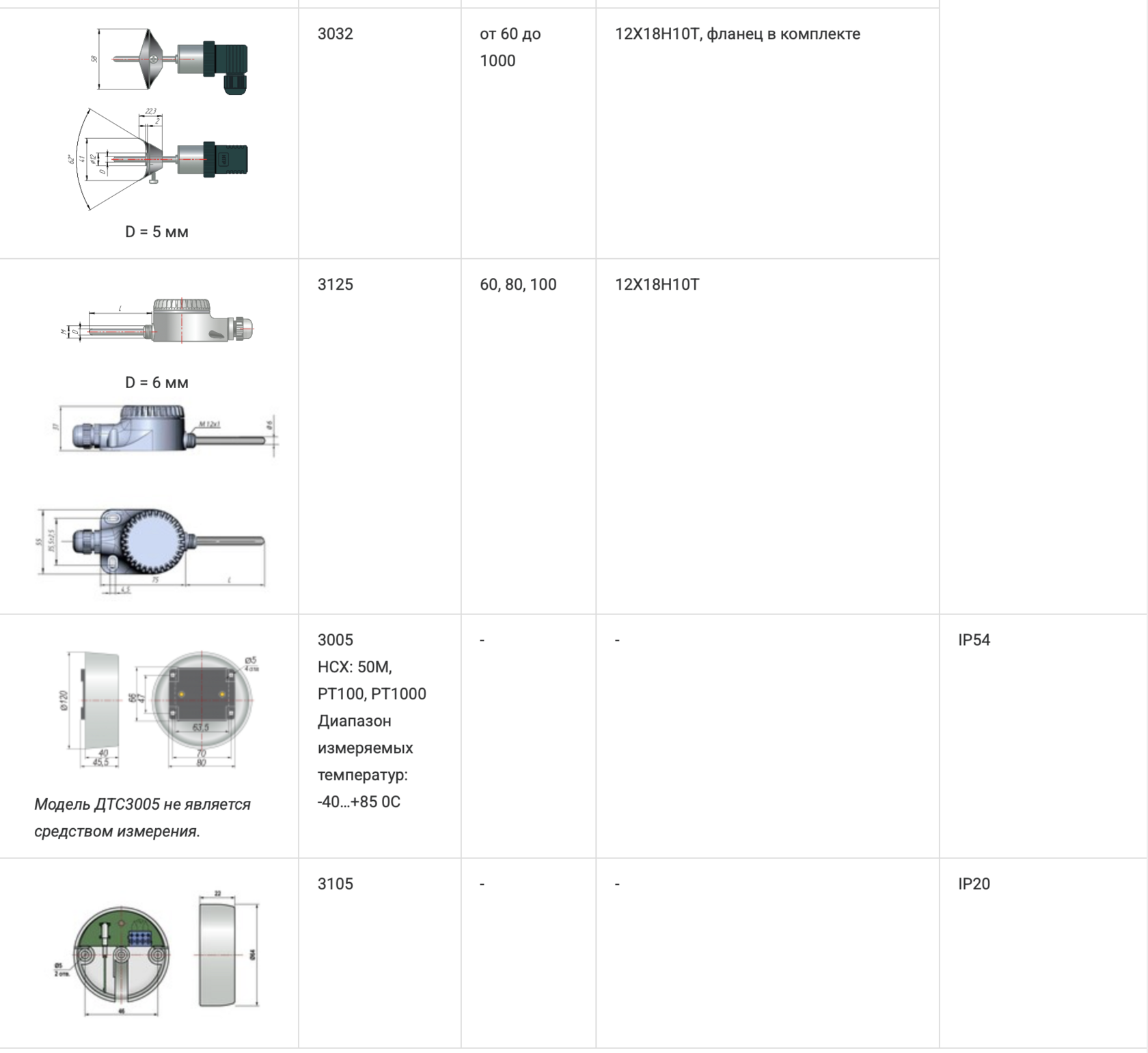

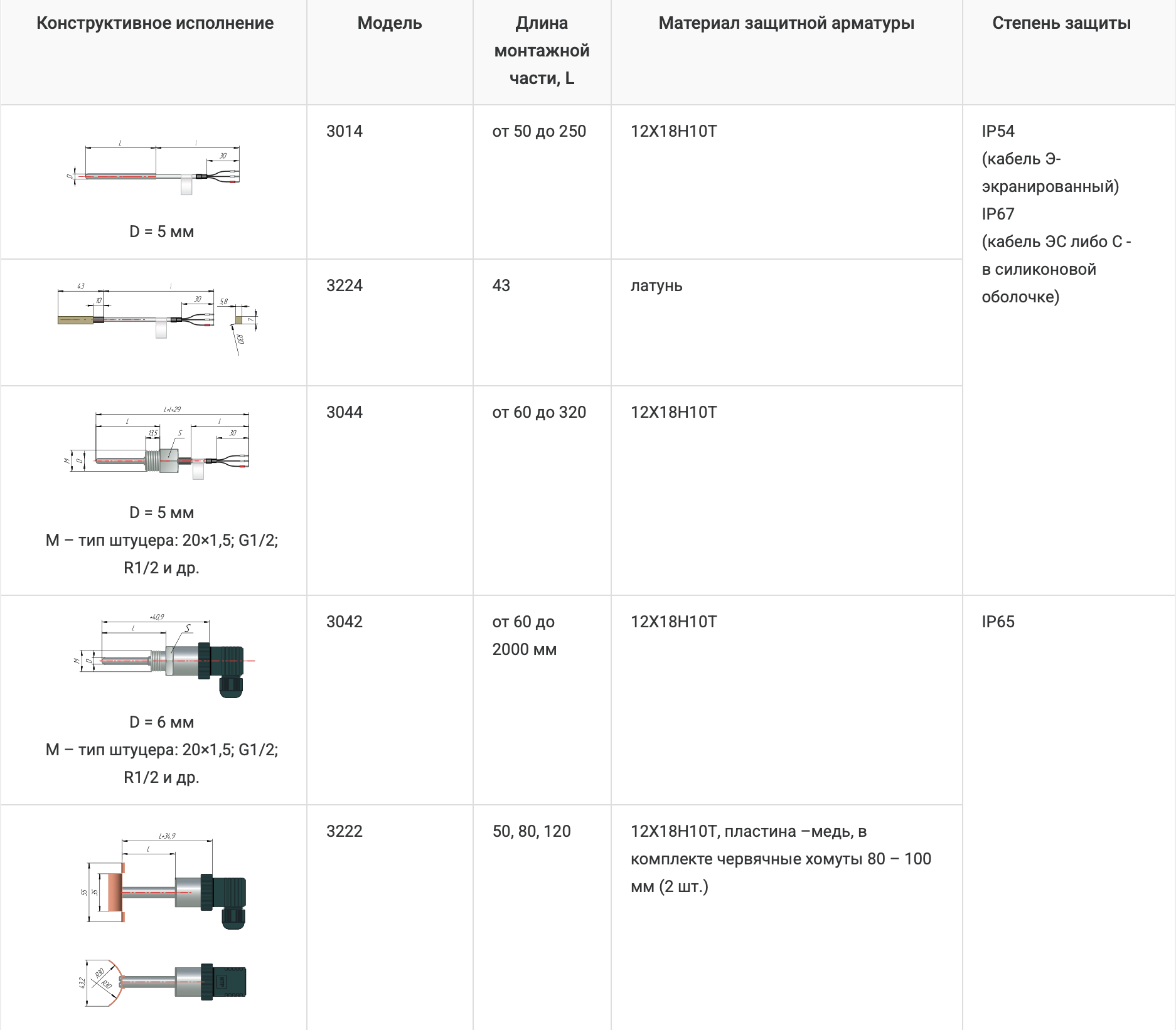

Конструктивные исполнения датчиков ДТС3ххх

1) При двухпроводной схеме для моделей ДТС3хх4 суммарная длина погружаемой части L и кабельного вывода l:

• для 100М, Рt100 – не более 320 мм;
• для Рt1000 – не более 3200 мм;
• для NTC3k – не более 17000 мм;
• NTC10k и NTC20k – не более 20000 мм;
• модели ДТСхх4 с сенсорами 50М по двухпроводной схеме не изготавливаются.

При двухпроводной схеме для моделей ДТС3хх5 и ДТС3хх2 длина погружаемой части L:

• для 50М - не более 200 мм;
• для100М, Рt100 - не более 630 мм;
• для NTC - без ограничений.

Конструктивное исполнение узлов коммутации ДТС3ххх

Кабельный ввод М16×1,5

ДТС3хх2 с DIN 43650

Кабельный ввод М16×1,5
Диаметр подключаемого кабеля до 7 мм
ДТС3хх4 с кабельным выводом*

IP54
IP67
Кабель вклеен в корпус

Кабель обжат** корпусом

Э – экранированный без оболочки
ЭС – экранированный в силиконовой оболочке
С – без экрана в силиконовой оболочке
Узел кабельного ввода дополнительно изолируется термоусадкой

*Кабели к ДТС3хх4 поставляются только в составе ДТС в качестве кабельного вывода. (Кабели к ДТС)
**Длина обжима не более 10 мм.

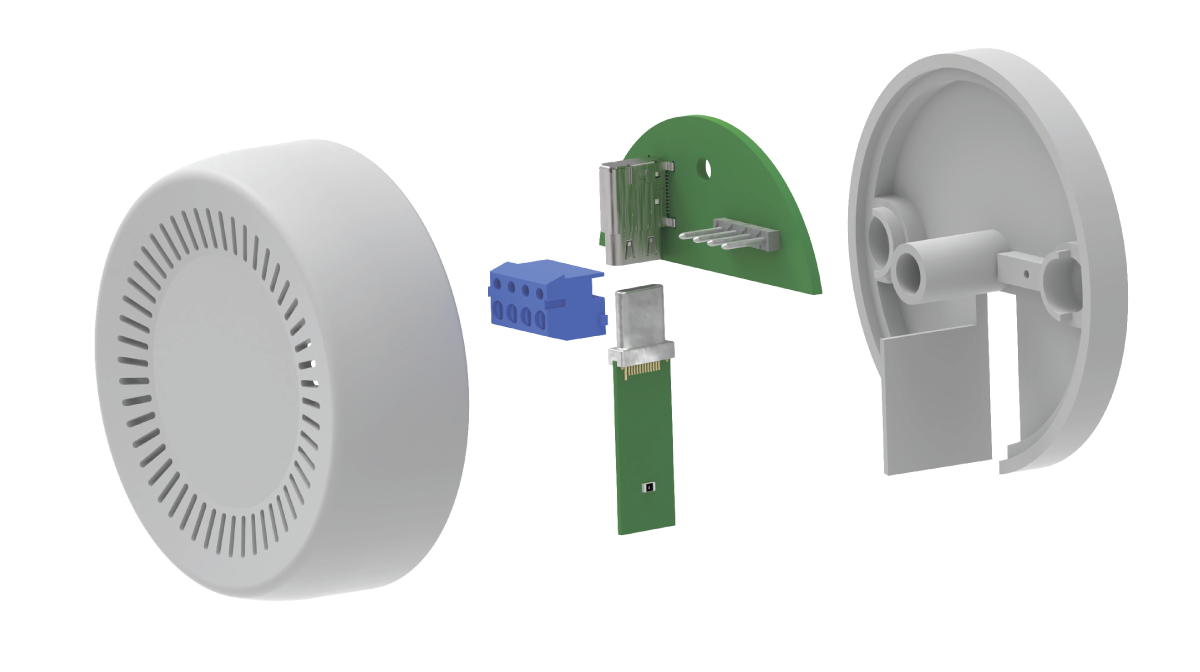

Конструктивное исполнение узлов коммутации ДТС3105

ДТС3014 – погружной малогабаритный датчик температуры с кабельным выводом

Для НСХ 50М, 100М, РТ100, РТ1000

Для НСХ NTC 3k/10k/20k
ДТС3014-Х.ХХ.5.Х.ХХХ

Пример обозначения при заказе: ДТС3014-РТ1000.В3.5.50.ЭС2

Датчик температуры модель ДТС3014, НСХ РТ1000, класс допуска В, трехпроводная схема подключения, диаметр корпуса 5 мм, длина монтажной части 50 мм, кабель МГТФЭС длиной 2 м.

ДТС3224 – накладной датчик температуры с кабельным выводом

Для НСХ 50М, 100М, РТ100, РТ1000

Для НСХ NTC 3k/10k/20k

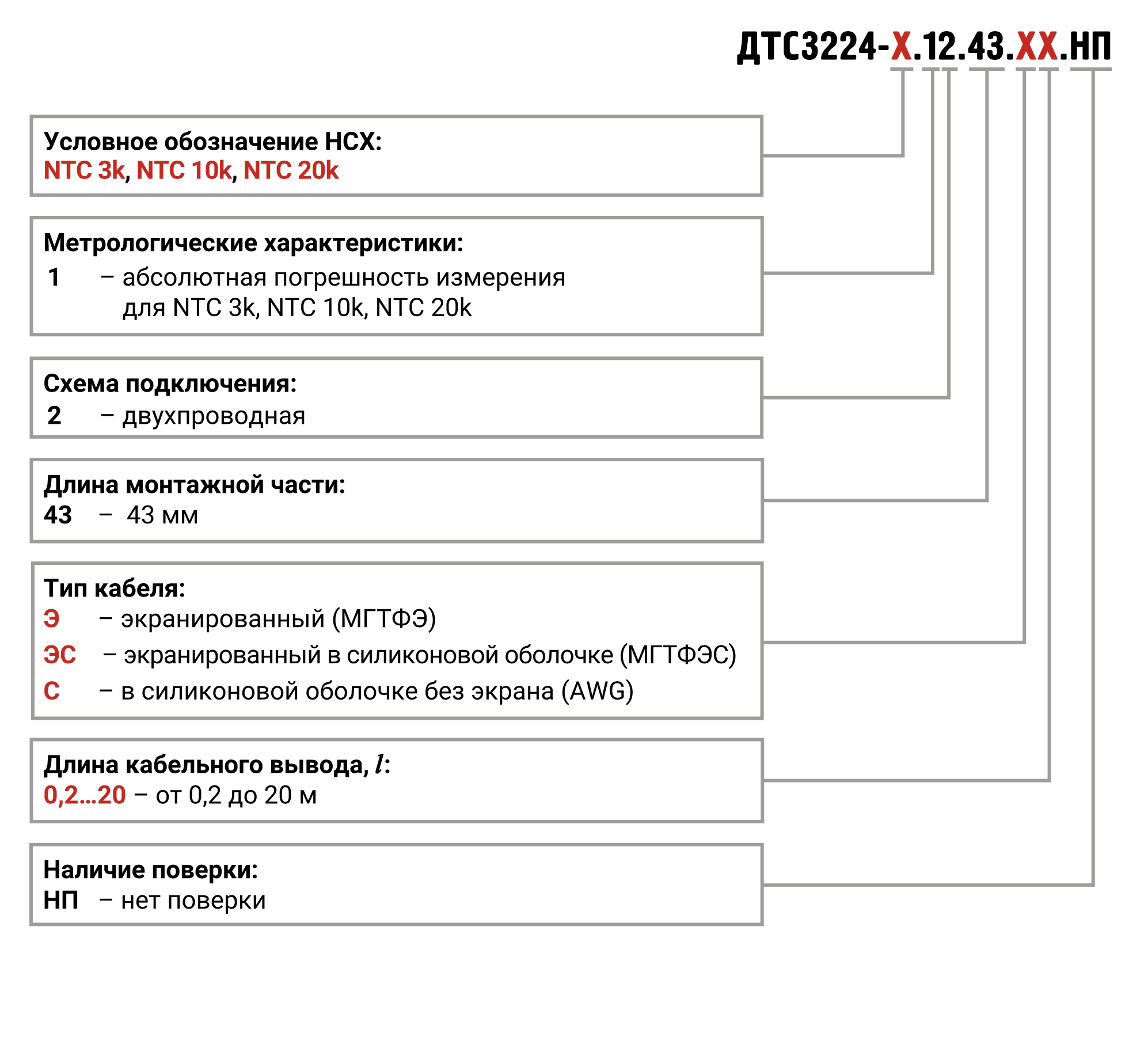

ДТС3224-Х.ХХ.43.ХХХ

Пример обозначения при заказе: ДТС3224-NTC10K.12.43.C2.НП

Датчик температуры накладной ДТС3224, НСХ NTC10k, двухпроводная схема подключения, длина корпуса 43 мм, кабель AWG длиной 2 м.

ДТС3222 – накладной датчик температуры с DIN

Для НСХ 50М, 100М, РТ100, РТ1000

Для НСХ NTC 3k/10k/20k
ДТС3222-Х.ХХ.ХХ

Пример обозначения при заказе: ДТС3222-РТ1000.В2.80

Датчик температуры накладной с DIN, НСХ РТ1000, класс допуска В, двухпроводная схема подключения, высота штока 80 мм.

ДТС3044 – погружной датчик температуры с кабельным выводом

Для НСХ 50М, 100М, РТ100, РТ1000

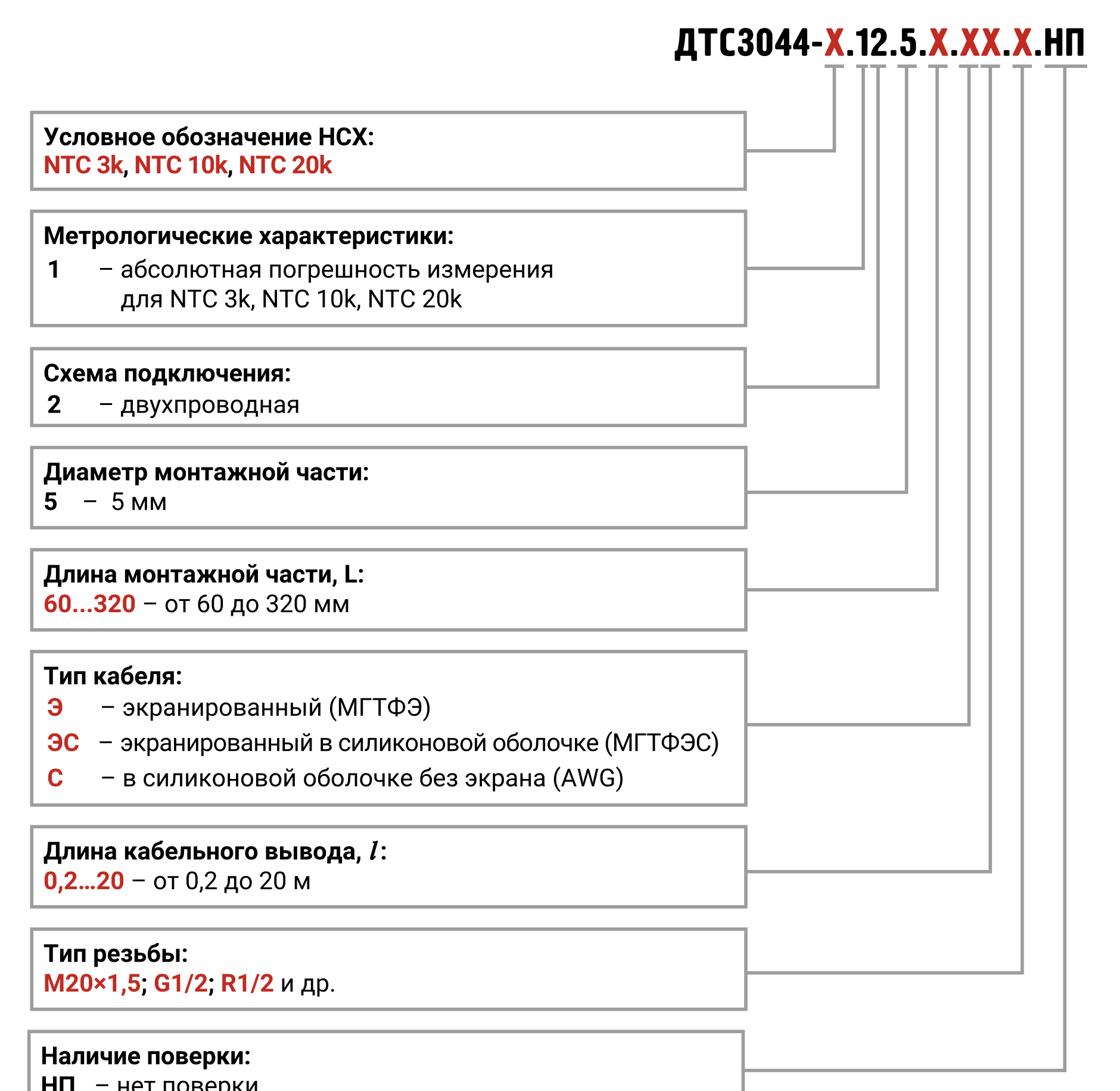

ДТС3044-Х.ХХ.5.Х.ХХ.ХХ

Пример обозначения при заказе: ДТС3044-NTC10K.12.5.100.C2.М20Х1,5.НП

Датчик температуры погружной с кабельным выводом модели ДТС3044, НСХ NTC 10к, двухпроводная схема подключения, диаметр корпуса 5 мм, длина монтажной части 100 мм, кабель в силиконовой оболочке AWG длиной 2 м, тип резьбы М20×1,5.

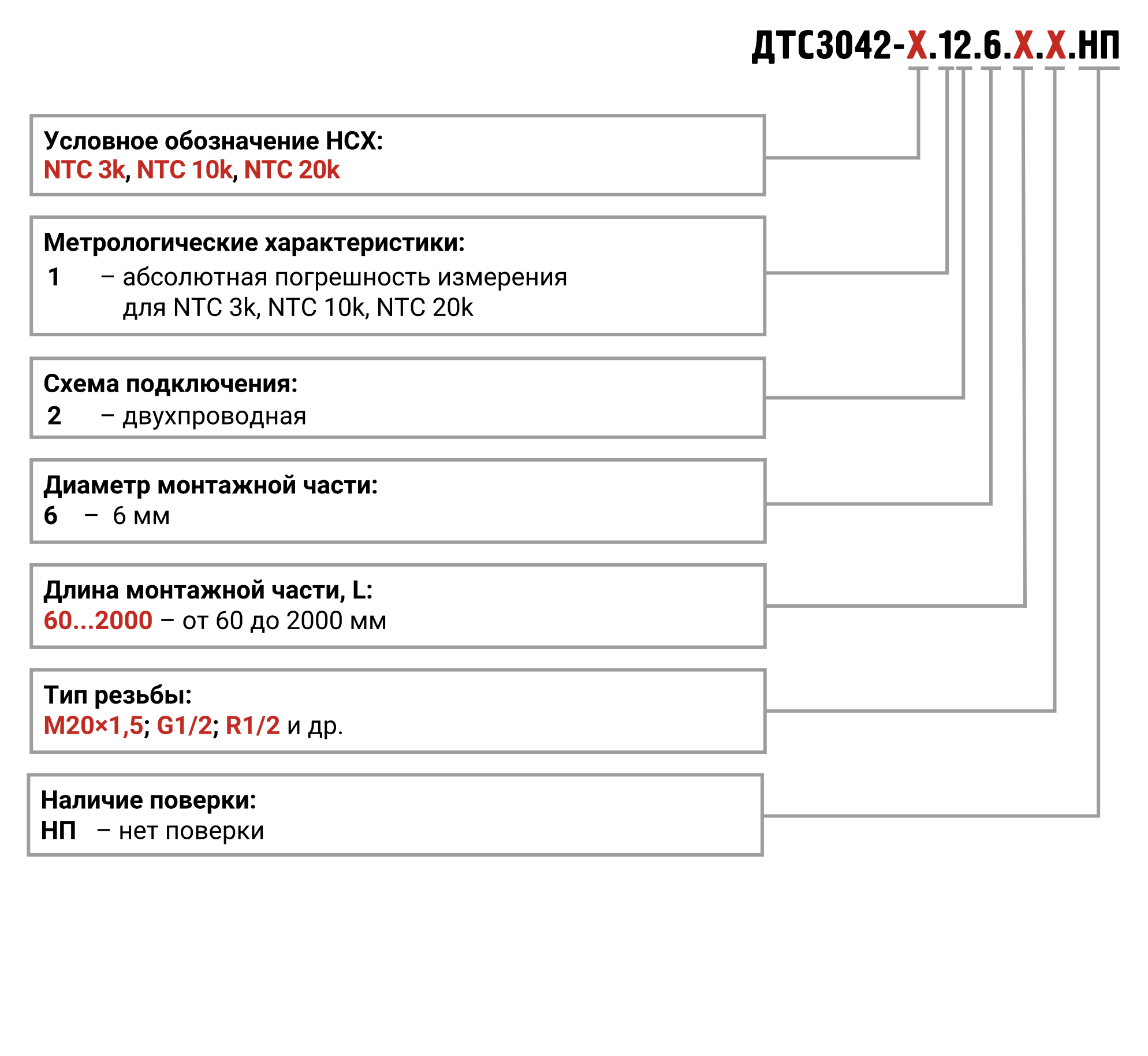

ДТС3042 – погружной датчик температуры с DIN

Для НСХ 50М, 100М, РТ100, РТ1000

Для НСХ NTC 3k/10k/20k
ДТС3042-Х.ХХ.6.Х.ХХ

Пример обозначения при заказе: ДТС3042-РТ100.В3.6.100.G1/2

Датчик температуры погружной с DIN модели ДТС3042, НСХ РТ100, класс допуска В, трехпроводная схема подключения, длина монтажной части 100 мм, резьба G1/2.

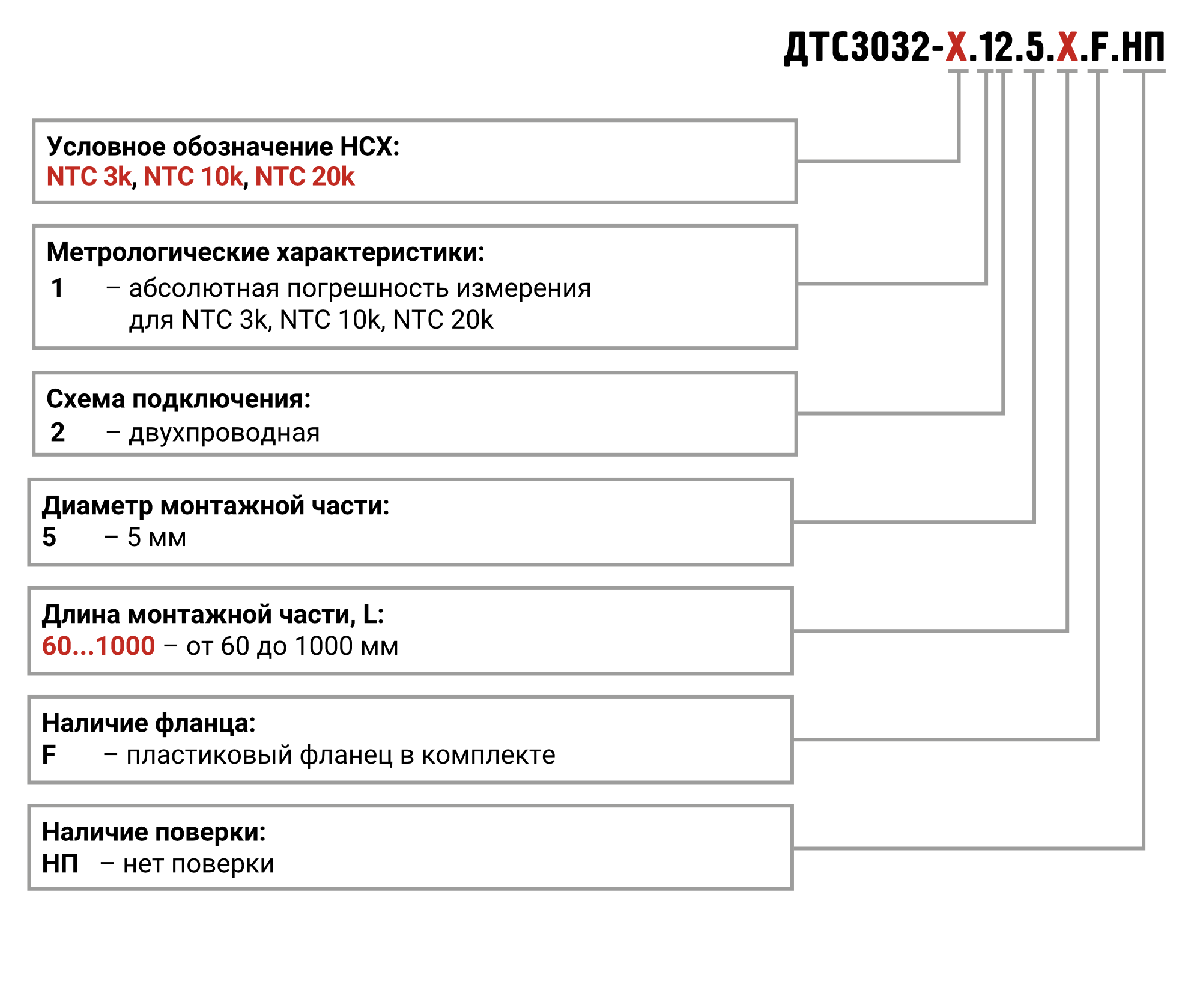

ДТС3032 – канальный датчик температуры с DIN

Для НСХ 50М, 100М, РТ100, РТ1000

ДТС3032-Х.ХХ.5.Х.FХ

Пример маркировки: ДТС3032-NТС10К.12.5.120.F.НП

Датчик температуры канальный модели ДТС3032, НСХ NTC 10к, двухпроводная схема подключения, диаметр корпуса 5 мм, длина монтажной части 120 мм, с фланцем.

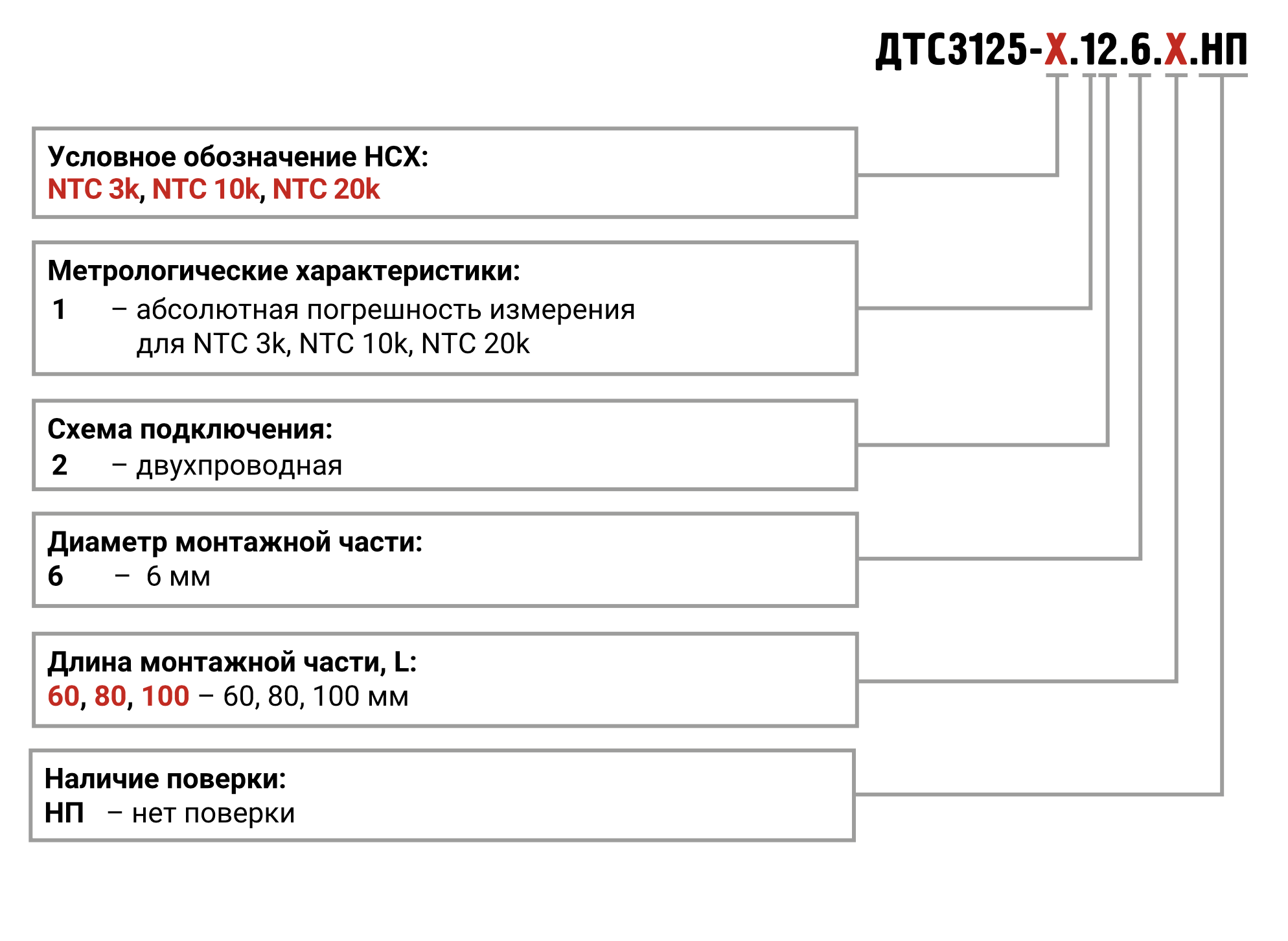

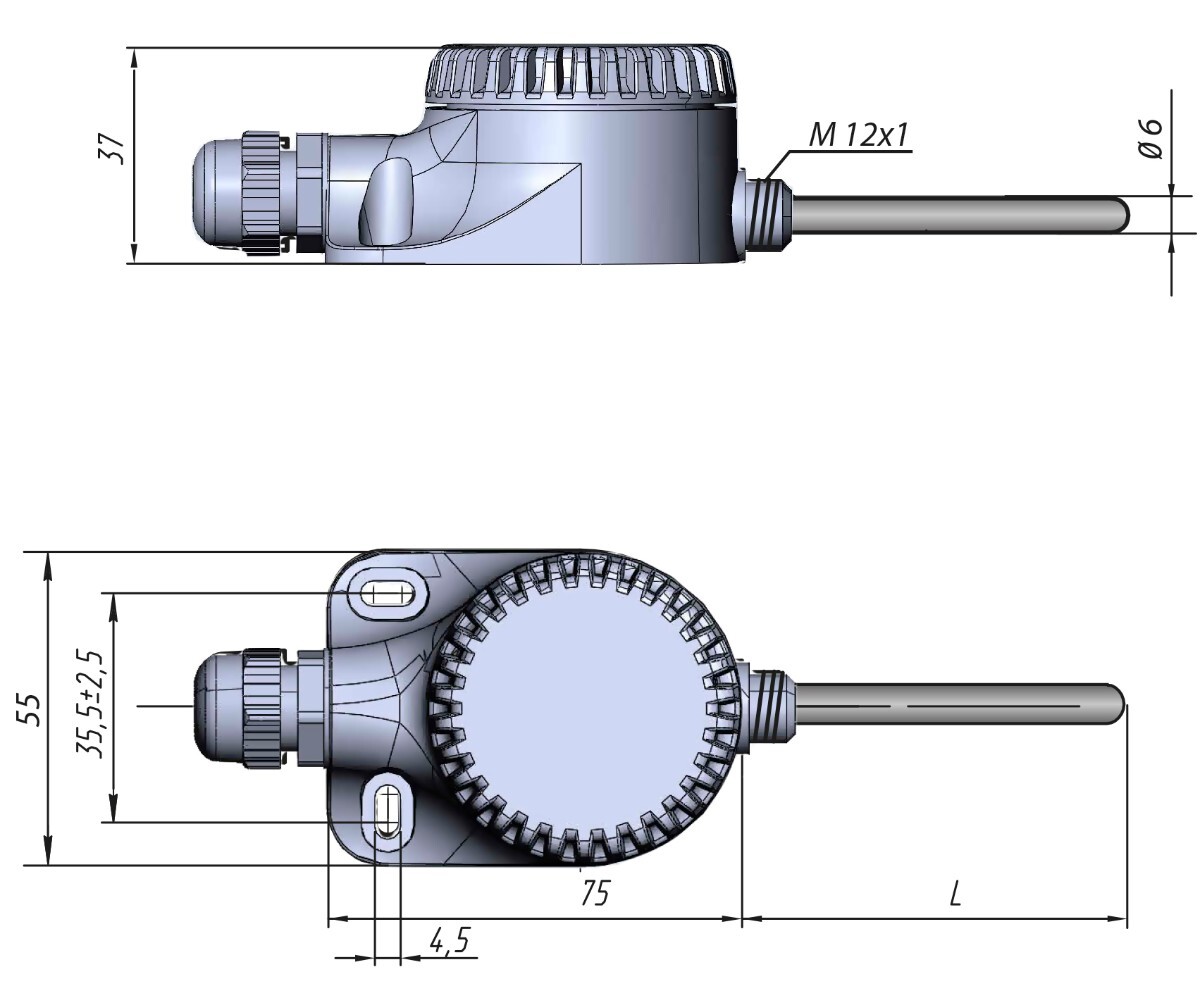

ДТС3125 – датчик температуры наружного воздуха

Для НСХ 50М, 100М, РТ100, РТ1000

Для НСХ NTC 3k/10k/20k
ДТС3125-Х.ХХ.6.ХХ

Пример обозначения при заказе: ДТС3125-РТ1000.В2.6.60

Датчик температуры наружного воздуха модели ДТС3125, НСХ РТ1000, класс допуска В, двухпроводная схема подключения, диаметр корпуса 6 мм, длина монтажной части 60 мм.

ДТС3005 (выходной сигнал - сопротивление)

Не является средством измерения.
ДТС3005-Х.ВХ

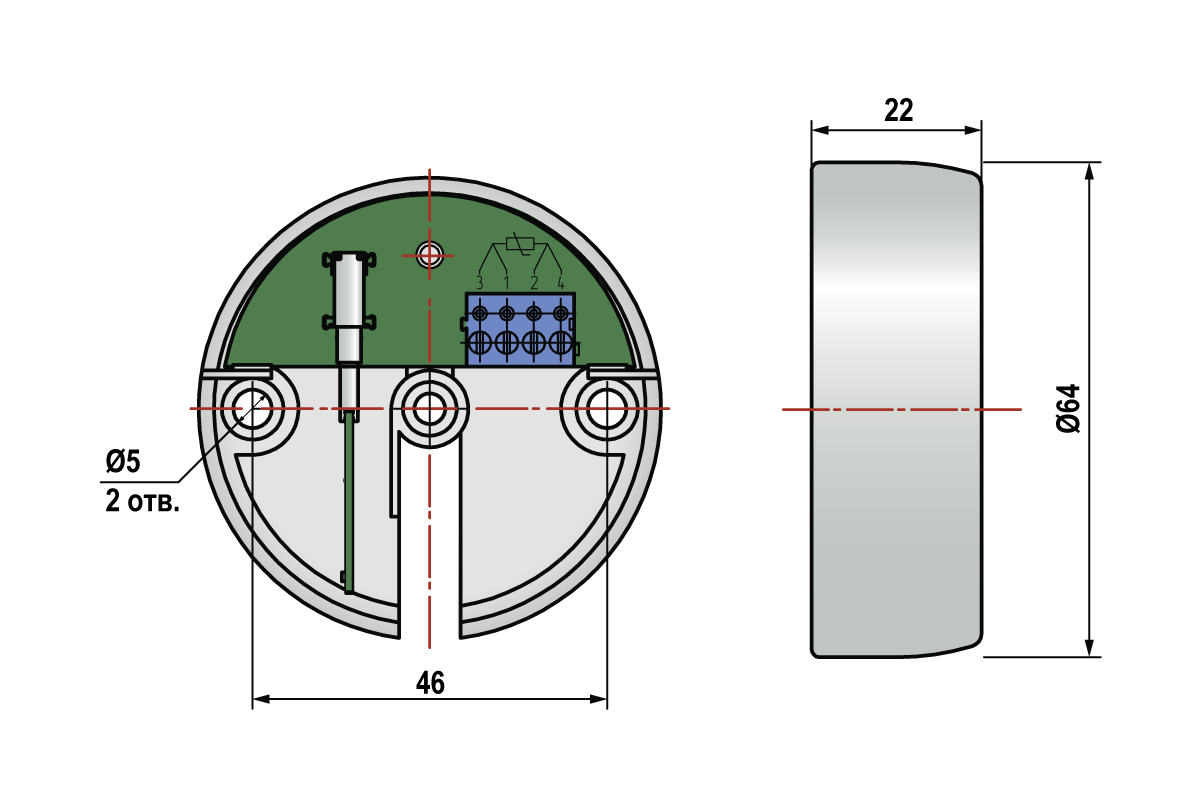

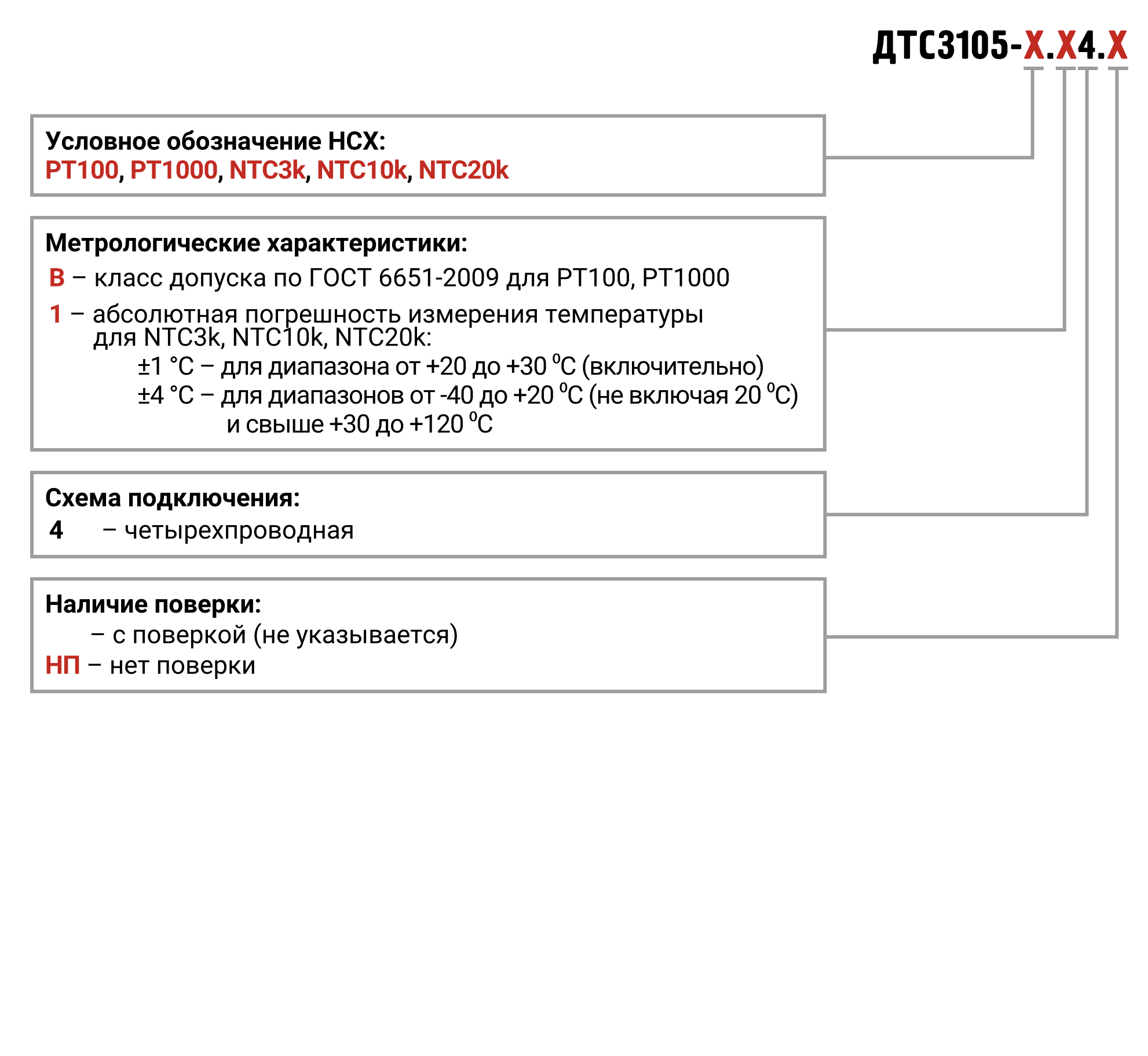

ДТС3105

ДТС3105-Х.Х4Х

Рекомендации по монтажу

Рекомендации по монтажу канальных датчиков температуры ДТС3032 и ДТС3014 совместно с фланцем МФ-5ПП (монтаж в стенку воздуховода, среда: воздух)

Рабочая часть датчика (от коммутационной головки до окончания измерительного зонда) должна быть помещена в воздушный поток не менее, чем на 40…60 % от глубины вентиляционного канала.
Не рекомендуется устанавливать датчики в местах смешения потоков воздуха: на выходе рекуператоров, заслонок рециркуляции и т.п.

Рекомендации по монтажу накладных датчиков температуры ДТС3222 и ДТС3224 (монтаж на трубопровод с помощью хомутов; чувствительный элемент не погружается в теплоноситель, измеряет температуру трубопровода)

Для подготовки поверхности (места установки датчика) используйте напильник – поверхность трубопровода должна быть гладкая и чистая.
Для улучшения теплопередачи заполните пространство между датчиком и трубой теплопроводящей пастой (или другим теплопроводящим материалом). Датчик должен быть прочно прикреплен к поверхности трубопровода с помощью хомутов (металлическим хомутом 80…100 мм, поставляемым в комплекте с датчиком, либо другим). В месте установки датчика не должно быть внешнего притока тепла.
Арматуру датчика по всей длине укройте теплоизоляционным материалом (3) для труб.

Рекомендации по монтажу врезных (погружных) в трубопровод датчиков температуры: ДТС3042, ДТС3044 и ДТС3014 совместно с гильзой ГЗ.6,3

Для свободного извлечения датчика из гильзы необходимо обеспечить достаточное расстояние (х) между датчиком и любым препятствием.
Рекомендуется погружать датчик в среду на всю длину монтажной (погружаемой) части.
Датчик температуры подачи теплоносителя необходимо устанавливать непосредственно на выходе теплообменника.


Примечание: изображения датчиков носят условный характер; защитную арматуру для монтажа датчиков в трубопровод (защитная гильза, бобышка) необходимо подбирать, исходя из конкретной модели датчика и диаметра трубопровода.

Общие рекомендации для датчиков температуры теплоносителя в трубопроводе: ДТС3222, ДТС3224, ДТС3044, ДТС3042, ДТС3014 совместно с гильзой ГЗ.6,3

Для предотвращения попадания воды в корпус датчика обеспечьте при монтаже датчика петлю для стекания капель. Всегда оставляйте кабель с запасом для удобного демонтажа (извлечения) датчика без отключения проводов.
При смешении воды разной температуры сохраняйте рекомендуемое расстояние между местом установки датчика температуры на трубопровод и точкой смешения.
d – диаметр трубопровода
L – расстояние от точки смешения до датчика:

• минимум: 10×d
• максимум: 15×d

Рекомендации по монтажу датчиков для измерения температуры окружающего воздуха ДТС3125, ДТС3105 (крепление на стену снаружи или внутри здания, среда: воздух)

Устанавливайте датчики для измерения температуры окружающего воздуха правильно:

• Выберите место для монтажа датчика, которое обеспечит удобный доступ к датчику (для демонтажа/проверки).
• Датчик температуры внутри помещения Тк рекомендуется устанавливать на высоте порядка 1,5 м от пола и на расстоянии не менее 50 см от смежных стен.
• Датчик температуры наружного воздуха рекомендуется устанавливать на расстоянии 50 см от стены либо закрывать дополнительным экраном (это позволит скомпенсировать погрешность, вносимую восходящими потоками воздуха вдоль стены).
• Датчик температуры наружного воздуха рекомендуется устанавливать на северной стороне здания.
• Ликвидируйте зазор между кабелем датчика и кабельным каналом с помощью уплотнения. Это позволит избежать искажения измерений из-за неправильной циркуляции воздуха.

На рисунках обозначены места, где нельзя устанавливать датчики температуры окружающего воздуха! Установка датчиков в обозначенных местах приведет к искажению измеренной температуры (уличного либо комнатного воздуха).

• Нельзя устанавливать датчики температуры наружного воздуха Тн и воздуха внутри помещения Тк в тех местах, где они подвергаются воздействию прямых солнечных лучей.
• Нельзя красить датчик.
