РБ

Owen
ОВЕН РБ
2580,00
р.
Ознакомьтесь с обозначениями при заказе данного товара и перейдите
в наш полный каталог для получения подробной информации и материалов.
От 2580 руб.
Описание
Тех. характеристики
Монтаж и эксплуатация

Описание

При торможении асинхронный двигатель отдает энергию назад в преобразователь частоты (работает в генераторном режиме), вследствие чего напряжение в звене постоянного тока повышается. Интенсивность торможения в этом случае зависит от потерь мощности в преобразователе и двигателе.
ПЧВ можно тормозить с мощностью около 20% от номинальной за счет собственных потерь двигателя и преобразователя. Этого обычно достаточно для неинерционных нагрузок, т.е. там, где кинетическая энергия невелика или время торможения не критично.
Если требуется произвести быстрое торможение, необходимо использовать тормозной ключ и резистор. При торможении электропривода тормозной резистор подключается к шине постоянного тока внутри преобразователя частоты, и на нем рассеивается энергия от электродвигателя. Это защищает преобразователь от блокировки по причине перенапряжения в звене постоянного тока и, соответственно, от остановки привода.
Все преобразователи частоты ОВЕН ПЧВ1 и ПЧВ3 (мощностью до 30 кВт включительно) имеют встроенные тормозные ключи для подключения тормозных резисторов.
Тормозные резисторы являются необходимой опцией ПЧВ для работы с высокоинерционными применениями (дымососы, центрифуги, рольганги, тягодутьевые механизмы, транспортные тележки), некоторыми станочными применениями (токарно-винторезные, сверлильные, шлифовальные станки и др.)

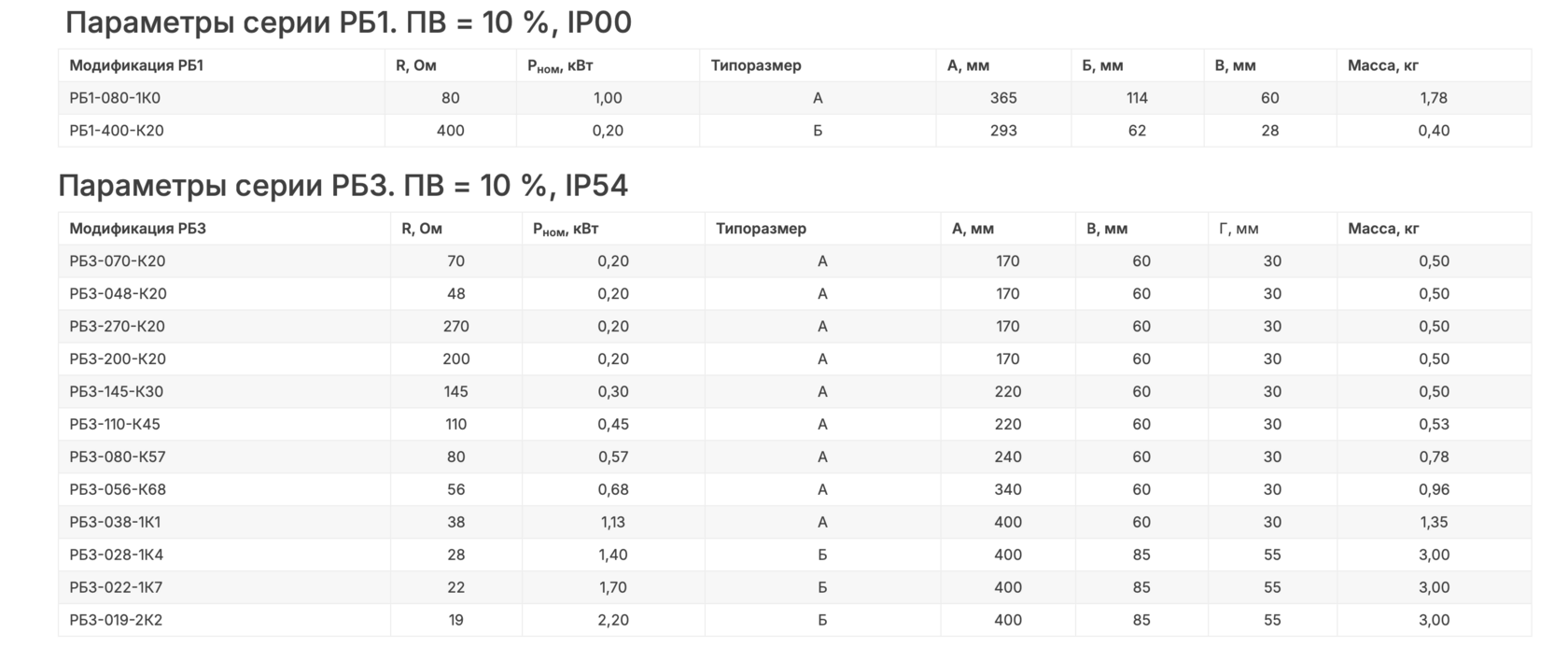

Компания ОВЕН предлагает пользователям два типа тормозных резисторов.

Бюджетная линейка тормозных резисторов РБ1

Резисторы РБ1 представляют собой проволочные балластные резисторы с керамическим корпусом и степенью защиты IP00. Линейка включает в себя 2 типа резисторов:
  • 80 Ом, 1 кВт.
  • 400 Ом, 200 Вт.
Для каждого номинала мощности ПЧВ может быть использован один резистор или группа резисторов в параллельном включении для обеспечения необходимой мощности торможения. Выбираются исходя из продолжительности включения (ПВ) 10% от времени цикла.

Промышленные линейки тормозных резисторов РБ3

Резисторы РБ3 представляют собой балластные резисторы с алюминиевым или керамическим корпусом и степенью защиты IP54. Линейка представлена резисторами для ПВ 10%.
Резисторы этих линеек имеют исполнение для вертикального и горизонтального монтажа.
Тормозные резисторы промышленных линеек рекомендуются, если требуется:
  • Компактный монтаж тормозного резистора.
  • Использование в тяжелых условиях работы (увеличенная мощность, выделяемая при торможении).
  • Монтаж тормозного резистора вне шкафа управления (требуется высокая степень IP).

Тех. характеристики

Технические характеристики

Параметр
Значение
РБ1
РБ3
Степень защиты.
IP00
IP54
Допустимая продолжительность включения ПВ, %
10
10
Класс защиты
0I
I
Способ охлаждения
С (Естеств. воздушный)
Диапазон рабочих температур,ºС.
-20 до +50
Класс точности, %.
10
Температурный коэффициент сопротивления, %/ ºС.
0,05
Температура перегрева,ºС.
 до 300
Рабочее напряжение, В.
до 1000
Испытательное напряжение, В.
3000
Сопротивление изоляции, МОм
100
Примечание - указанное значение ПВ,% в таблице дано из расчета принятой продолжительности цикла Тц, равной 120с.

Монтаж и эксплуатация

Закрытые взрывобезопасные помещения без агрессивных паров и газов, при атмосферном давлении от 80 до 106 кПа, с температурой в диапазоне, от - 20 до + 50 °С и относительной влажностью, от 5 до 95 %, без конденсации влаги. Максимальная высота над уровнем моря –1000 м.
Резисторы крепятся на несущую поверхность в вертикальном или горизонтальном положении с целью обеспечения доступа наибольшего количества охлаждающего воздуха ко всей поверхности охлаждения резистора. В противном случае, допустимая мощность рассеяния должна быть снижена на 20 %.

Схема подключения
