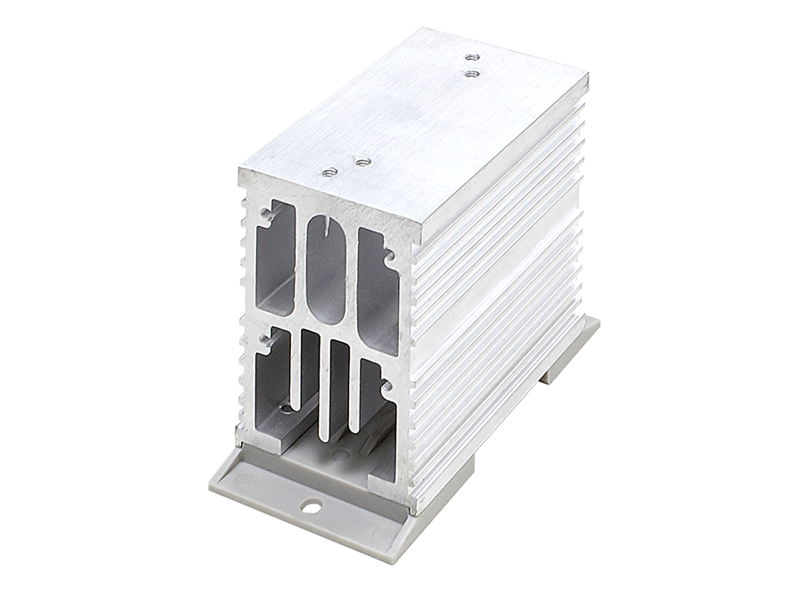

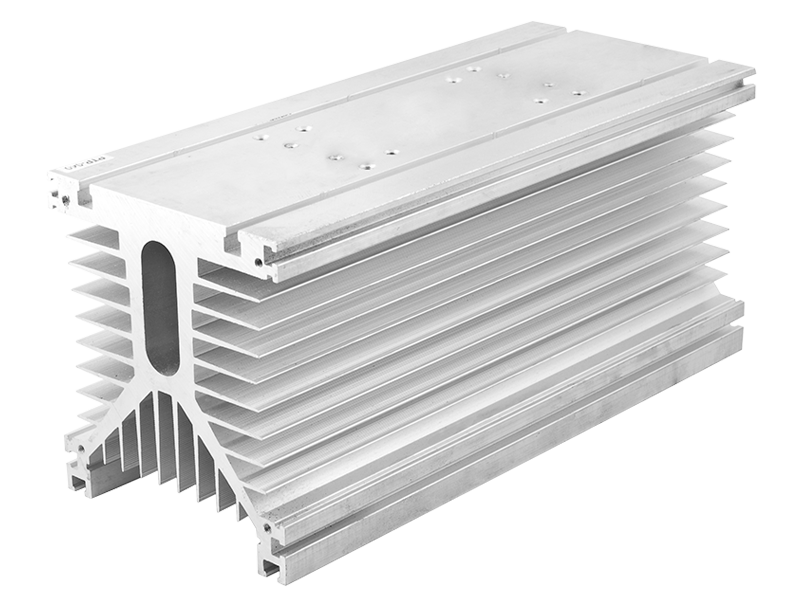

Радиаторы РТР

Радиаторы охлаждения серии РТР предназначены для использования совместно с твердотельными реле KIPPRIBOR, а также аналогичными по конструктиву релейных производителей.
Применение радиаторов необходимо в целях создания дополнительного охлаждения твердотельного реле. При использовании твердотельного реле без дополнительного теплоотвода основание реле нагревается, и уже при температуре свыше 40 °C реле теряет свою способность длительно выдерживать номинальный ток. Поэтому для обеспечения бесперебойной работы реле с заявленными характеристиками необходимы дополнительные теплоотводящие устройства - радиаторы охлаждения. При токах нагрузки свыше 5 А использование радиатора обязательно.
Стоит отметить, что эффективность охлаждения радиатором зависит от его конструкции, температуры и скорости движения воздушного потока. Рекомендуем выбирать радиатор с запасом по мощности, т.к. не существует однозначного соответствия мощности реле и типа радиатора, и/или усиливать теплоотвод с помощью вентилятора обдува.
Недостаточное внимание к этим деталям может привести к выходу твердотельного реле из строя.
Радиаторы серии РТР имеют различные типы конструкций и отличаются геометрией ребер и площадью охлаждающей поверхности. Серия РТР предназначена как для однофазных, так и для трехфазных твердотельных реле.

Технические характеристики

РТР052

100×48×77 мм
310 г/шт.
1,96
1 шт.

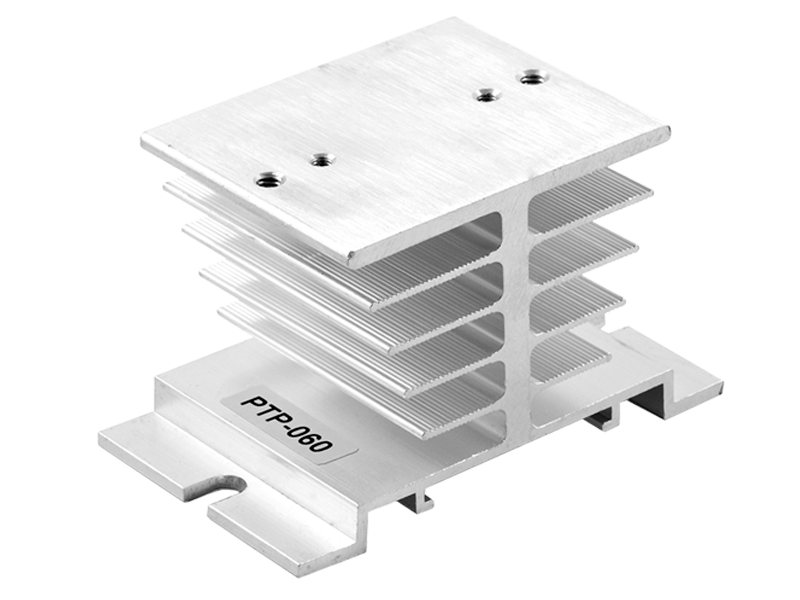

РТР060

80×50×50 мм
135 г/шт.
2,19
1 шт.

РТР061.1

144×67×50 мм
245 г/шт.
1,49
1 шт.

РТР062.1

144×110×50 мм
405 г/шт.
1,35
1 шт.

РТР063.1

180×144×50 мм
660 г/шт.
1,07
1 шт.

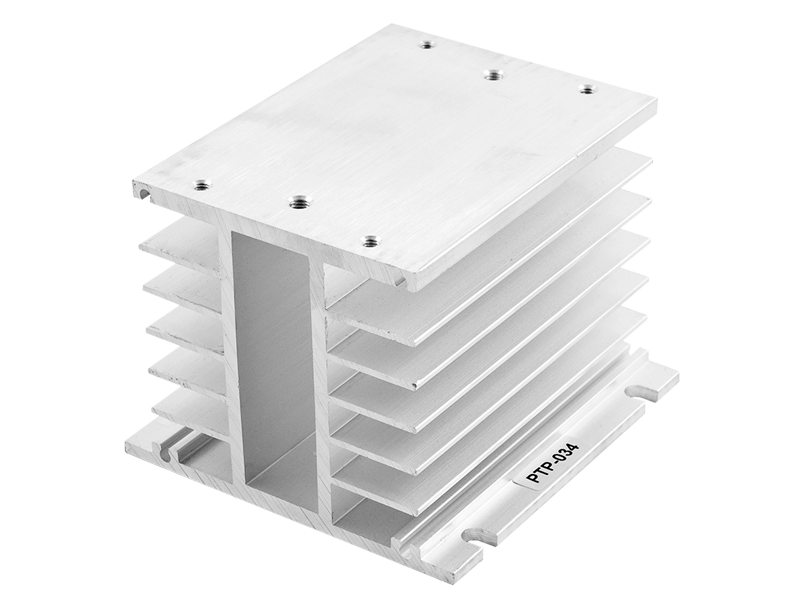

РТР034

105×100×80 мм
590 г/шт.
0,65
1 шт.

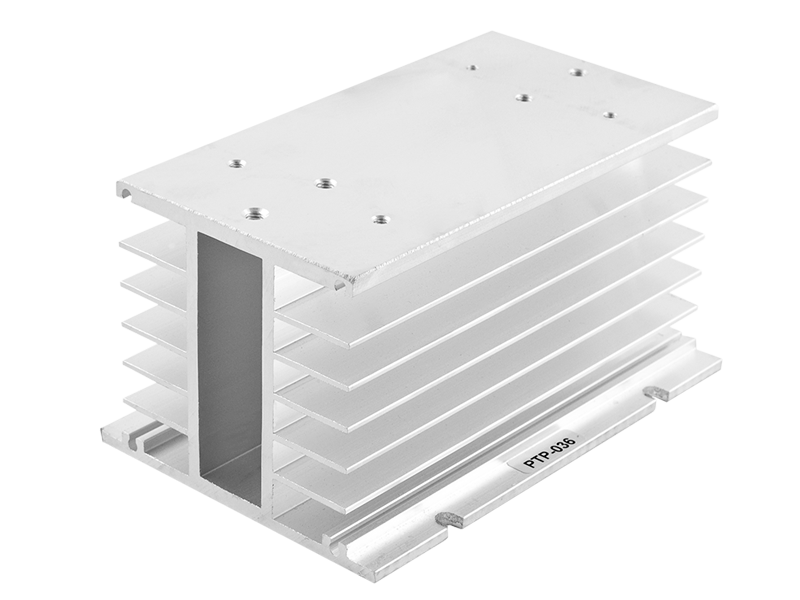

РТР036

150×100×80 мм
855 г/шт.
0,48
1 шт.

РТР037

260×180×54 мм
1400 г/шт.
0,44
1 шт.

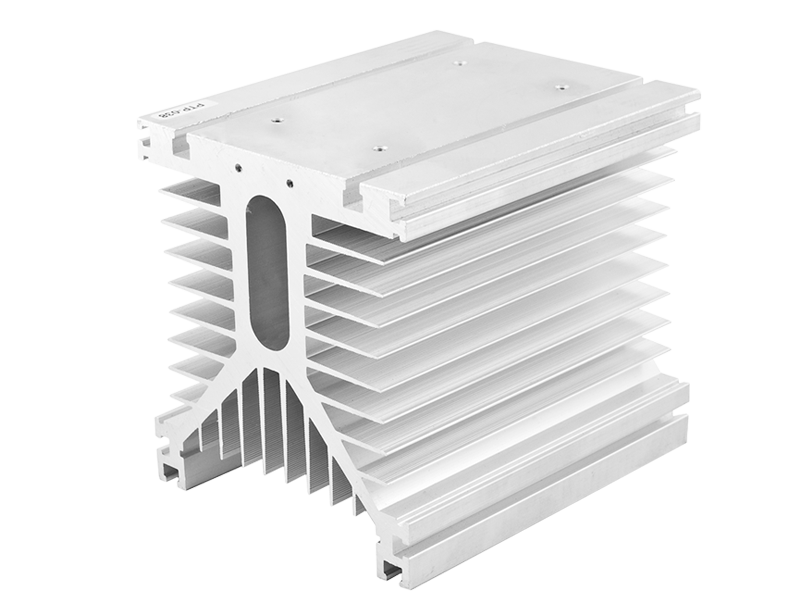

РТР038

150×125×135 мм
2380 г/шт.
0,39
1 шт.

РТР040

300×125×135 мм
5000 г/шт.
0,25
1 шт.

Аксессуары для радиаторов KIPPRIBOR

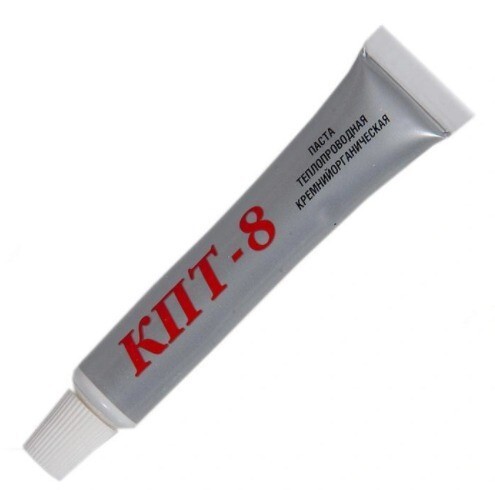

Паста теплопроводная КПТ-8/20

Выбор радиаторов для твердотельных реле KIPPRIBOR

Указано количество монтируемых на радиатор твердотельных реле (ТТР) и максимально допустимый ток нагрузки на каждое ТТР по каждой фазе.
Модель ТТР
Модель радиатора
РТР052
РТР060
РТР061.1
РТР062.1
РТР063.1
MD-0544.ZD3
–
1х5
–
–
–
MD-1044.ZD3
–
1х10
–
–
–
MD-1544.ZD3
–
1х15
–
–
–
HD-1044.ZD3/ZA2 [M02]
1х10
1х10
1х10
1х10
1х10
HD-2544.ZD3/ZA2 [M02]
1х20
1х20
1х25
1х25
1х25
HD-4044.ZD3/ZA2 [M02]
1х20
1х20
1х30
1х35
1х40
HD-6044.ZA2 [M02]
1х20
1х20
1х40
1х45
1х55
HD-8044.ZA2 [M02]
1х20
1х20
1х40
1х50
1х65
HDН-6044.ZD3 [M02]
1х20
1х20
1х40
1х45
1х50
HDН-8044.ZD3 [M02]
1х20
1х20
1х40
1х45
1х60
HDH-10044.ZD3 [M02]
1х20
1х20
1х40
1х50
1х65
HDH-12044.ZD3 [M02]
1х20
1х20
1х40
1х55
1х70
HD-1025.DD3 [M02]
1х10
1х10
1х10
1х10
1х10
HD-2525.DD3 [M02]
1х20
1х20
1х25
1х25
1х25
HD-4025.DD3 [M02]
1х20
1х20
1х40
1х40
1х40
HD-10хх.VA/10U/LA [M02]
1х10
1х10
1х10
1х10
1х10
HD-25хх.VA/10U/LA [M02]
1х20
1х20
1х25
1х25
1х25
HD-40хх.VA/10U/LA [M02]
1х20
1х20
1х30
1х35
1х40
HD-6044.LA [M02]
1х20
1х20
1х40
1х45
1х55
HD-8044.LA [M02]
1х20
1х20
1х40
1х50
1х65
Модель ТТР
Модель радиатора
РТР063.1
РТР034
РТР036
РТР037
РТР038
РТР039
РТР040
SBDH-6044.ZD3
1х50
1х60
1х60
1х60
1х60
1х60
1х60
3х50/601
3х55/601
3х60
SBDH-8044.ZD3
1х60
1х75
1х80
1х80
1x80
1х80
1х80
3х55/801
3х60/801
3х75/80
(S)BDH-10044.ZD3
1х65
1х85
1х100
1х100
1x100
1х100
1х100
3х60/1001
3х65/1001
3х85/1001
(S)BDH-12044.ZD3
1х70
1х90
1х110
1х120
1x120
1х120
1х120
3х65/1051
3х70/1151
3х90/1201
(S)BDH-15044.ZD3
1х75
1х100
1х120
1х145
1x150
1х150
1х150
3х70/1151
3х75/1251
3х100/1501
BDH-20044.ZD3
1х80
1х105
1х130
1х160
1x170/2001
1х180/2001
1х2001
3х75/1301/1702
3х80/1401/1802
3х105/1701/2002
BDH-25044.ZD3
1х85
1х120
1х150
1х185
1x190/2501
1х200/2501
1х250
3х80/1401/1952
3х90/1551/2002
3х115/1951/2502
(Ga)GwDH-500120.ZD3
–
–
–
–
1х170/2801/3652
1х180/3001/3802
–
(Ga)GwDH-600120.ZD3
–
–
–
–
1х175/3001/3902
1х190/3201/4152
–
(Ga)GwDH-800120.ZD3
–
–
–
–
1х195/3401/4602
1х210/3701/4802
1х270/4601/6002
HT-1044.ZD3/ZA2 [M02]
–
1х10
1х10
1х10
1х10
1х10
–
HT-2544.ZD3/ZA2 [M02]
–
1х25
1х25
1х25
1х25
1х25
–
HT-4044.ZD3/ZA2 [M02]
–
1х30
1х35
1х40
1х40
1х40
–
HT-6044.ZD3/ZA2 [M02]
–
1х35
1х45
1х50
1х55/601
1х60
–
HT-8044.ZD3/ZA2 [M02]
–
1х40
1х50
1х60
1х60/801
1х65/801
–
HT-10044.ZD3/ZA2 [M02]
–
1х40
1х50
1х60
1х60/951
1х65/1001
–
HT-12044.ZD3/ZA2 [M02]
–
1х40
1х50
1х65
1х65/1051/1202
1х70/1151/1202
–
Модель вентилятора3

VENT-8038

VENT-12038

1. При использовании вентилятора VENT-12038.220VAC.5MSHB
2. При использовании вентилятора VENT-12038.220VAC.7MSXB
3. При недостаточной естественной циркуляции воздуха через радиатор используйте рекомендуемый тип вентилятора.

Схемы включения в цепь коммутации

Схема включения серии HD-хх44.ZA2 [M02] (выход – симистор (TRIAC))

Схема включения серии HD-хх44.ZA2 [M02] (выход – тиристор)

Схема включения серии HD-xx44.ZD3 [M02]

Габаритные размеры

Серия HD-хх44.ZD3 [M02] и HD-хх44.ZA2 [M02]

Корпус и рекомендации по монтажу твердотельных реле серий HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02]

Габаритные размеры и масса
45×60×27,5 мм; ≤ 131 г
Материал основания
Медь, гальванизированная никелем
Индикация
Светодиод для контроля наличия входного сигнала
Тип монтажа
Крепление винтами на плоскость
Рекомендации по схеме включения
при управлении индуктивной нагрузкой необходимо установить варистор параллельно цепи нагрузки (см. схему включения).
