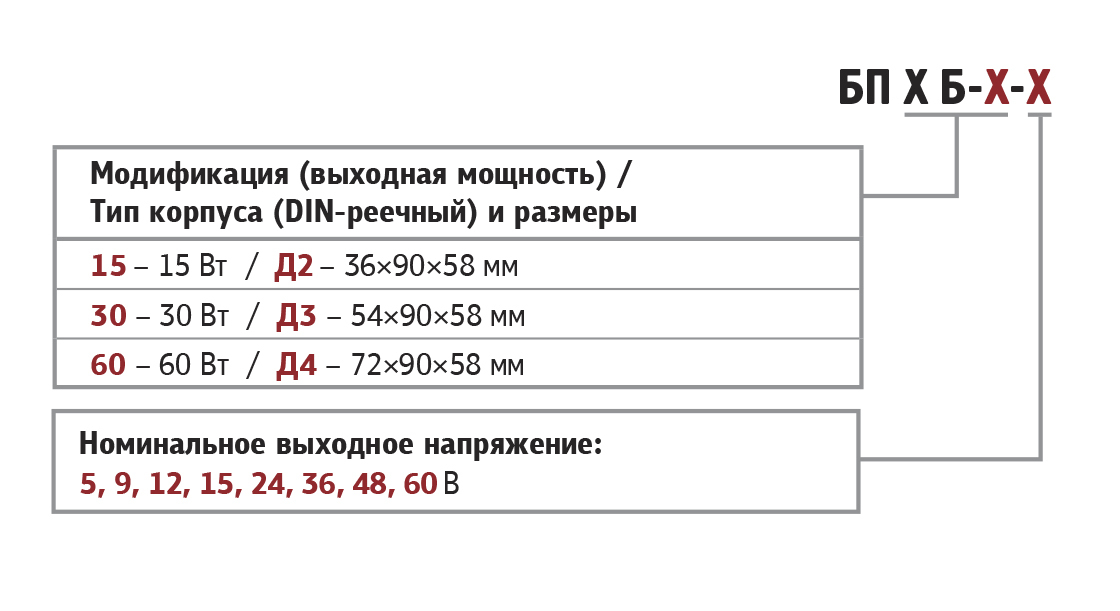

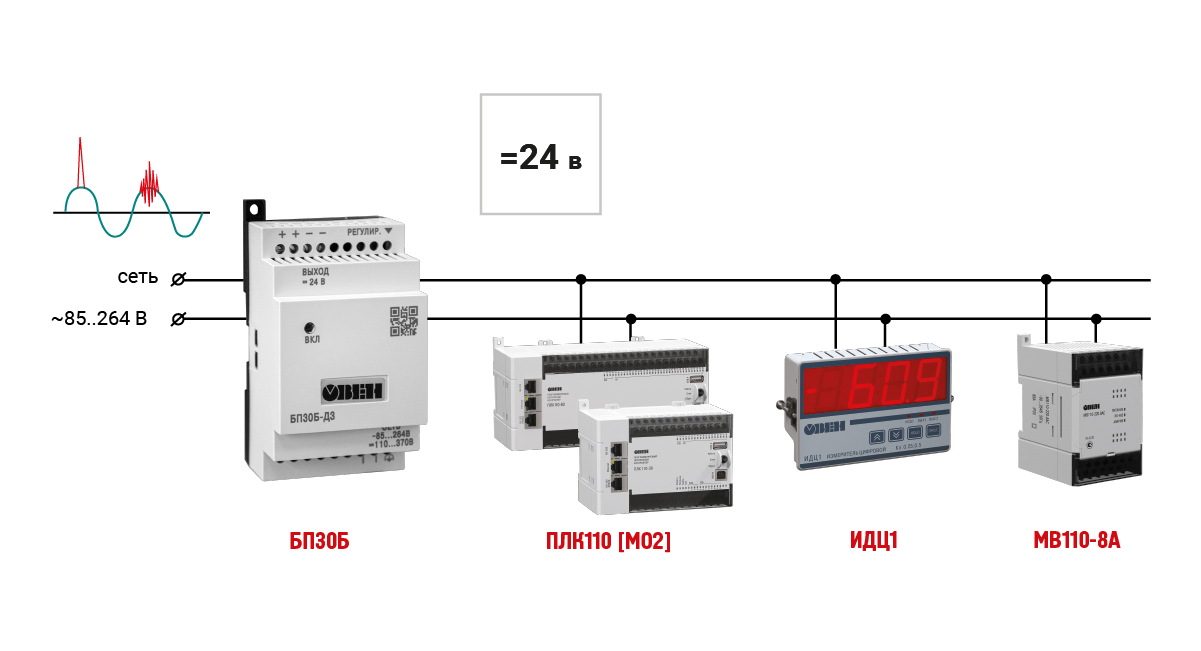

Промышленные блоки питания ОВЕН БП15Б, БП30Б, БП60Б предназначены для питания стабилизированным напряжением постоянного тока широкого спектра радиоэлектронных устройств – релейной автоматики, контроллеров и т. п. Максимальная выходная мощность: 15, 30 и 60 Вт. Каждый блок питания имеет модификации 8-ми номиналов выходного напряжения: 5, 9, 12, 15, 24, 36, 48 и 60 В. Блоки питания БП15Б, БП30Б, БП60Б выпускаются в пластиковых корпусах с креплением на DIN-рейку. Применяются для построения систем электропитания различной сложности, в том числе распределенных.
Основные функции
Преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение.
Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
Уверенный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.п.).
Защита от перенапряжения и импульсных помех на входе.
Защита от перегрузки, короткого замыкания и перегрева.
Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
Индикация о наличии напряжения на выходе.
Система контроля и регулирования температуры
Тех. характеристики
Технические характеристики
Параметр Значение Входное напряжение: – переменного тока 90...264 В – постоянного тока 110...370 В Частота входного переменного напряжения 45...65 Гц Коррекция выходного напряжения 22...26 В Нестабильность выходного напряжения при изменении напряжения питания ±0,2 % Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax, не более ±0,5 % Электрическая прочность изоляции: - вход – выход (действующее значение) 3 кВ - вход – корпус (действующее значение) 1,5 кВ Коэффициент полезного действия Не менее 85 % Степень защиты корпуса (со стороны передней панели) IP20
Условия эксплуатации
Параметр Значение Температура окружающего воздуха –20...+50 °С Атмосферное давление 84...106,7 кПа Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) не более 80 %
Функц. возможности
Функциональные возможности
Защита по перегрузке типа «ограничение выходного тока»
Защита от короткого замыкания
При возникновении короткого замыкания блоки питания ОВЕН БП15Б, БП30Б, БП60Б уходят в режим «отсечки» до восстановления.
Защита от перегрева
При перегреве блоки питания ОВЕН БП15Б, БП30Б, БП60Б уходят в режим «отсечки». График снижения мощности ОВЕН БП15Б, БП30Б, БП60Б в зависимости от температуры окружающей среды. Затемненная область на графике показывает область температур и нагрузок, в которых допускается эксплуатация блока питания.
