РЗУ-420

Owen
ОВЕН РЗУ-420
18720,00
р.
Добавить в корзину
Ознакомьтесь с обозначениями при заказе данного товара и перейдите
в наш полный каталог для получения подробной информации и материалов.
Описание
Тех. хар-тики
Управление
Комплектность

Описание

Калибратор токовой петли РЗУ-420 предназначен для задания унифицированных сигналов тока 4…20 мА в процессе испытания систем автоматики, а также для контроля величины тока и напряжения. Питание токового контура может осуществляться как от испытываемой системы, так и от прибора.
Исполнение прибора – переносное, с автономным питанием от батарей. Возможно также питание прибора от сети 220 В с применением внешнего сетевого адаптера.
Прибор имеет интуитивно понятный интерфейс и прост в использовании. Широкая функциональность РЗУ-420, эргономичность и невысокая стоимость делают его незаменимым для наладчика АСУ ТП при проведении пуско-наладочных работ. Использование РЗУ-420 позволяет существенно сократить время пуско-наладки.
Калибратор токовой петли РЗУ-420 прошел всестороннее тестирование в условиях реальной работы и получил положительные оценки во всех технических проверках и тестах.

Возможности РЗУ-420

  • Одновременное отображение на дисплее задания тока с точностью до тысячной доли мА и отображение выходного задания в процентах от шкалы 4…20 мА с точностью до десятой доли процента.
  • Диапазон задания тока: 0…25 мА (по шкале с линейной зависимостью).
  • РЗУ-420 имеет возможность измерять такие параметры токовой петли, как ток I и напряжение U.
  • Прибор может работать как от внешнего источника питания, так и от встроенного. Переключение режимов производится нажатием клавиши на панели прибора с постоянным отображением выбранного режима питания на дисплее.
  • Прибор позволяет производить как плавное задание тока с дискретностью 0,1 % шкалы, так и пошаговое задание тока каждые 1 мА. Также РЗУ-420 позволяет генерировать сигнал 4…20 мА в режиме функционального задания: меандр, пила, треугольник, синусоида. Переключение режима задания производится клавишей на лицевой панели прибора с постоянным отображением выбранного режима на дисплее.
  • Прибор имеет индикацию обрыва токовой петли. При обрыве токовой петли загорается сообщение «обрыв» на ЖК-индикаторе.
  • Прибор имеет индикацию состояния батареи питания, постоянно отображаемую на дисплее, что позволяет рассчитать предполагаемое время работы от данного комплекта батарей.
  • Дисплей прибора оснащен подсветкой для возможности работы в условиях с недостаточной освещенностью.
  • Максимальная основная погрешность задания/измерения составляет всего ±0,1 %.
  • Корпус прибора выполнен из ударопрочного пластика с уровнем пылевлагозащиты IP20.
  • Имеется сертификат средства измерения.

Тех. хар-тики

Технические характеристики

Параметр
Значение
Диапазон формируемых токов контура
- полный
0,2…25 мА
- стандартный
4…20 мА
Диапазон допустимых внешних напряжений питания контура
12…30 В
Диапазон напряжений питания контура, формируемый прибором
22…24 В
Максимальная основная погрешность
±0.1%
Форма токового сигнала в режиме функционального задания
Меандр, пила, треугольник, синусоида
Диапазон измеряемых напряжений
0,5…30 В
Входное сопротивление в режиме измерения напряжения
Не менее 50 кОм
Напряжение питания (постоянное)
от 3,6 до 4,8 В (от элементов для автономного питания)
Гарантийный срок службы
24 месяца
Средний срок службы
10 лет
Средняя наработка на отказ
50000 час.
Относительная влажность воздуха (при +35 ⁰С и ниже без конденсации влаги)
не более 90 %

Допустимый диапазон температур окружающей среды:

  • Рабочий: 0…+50 °С
  • Хранения: -40…+85 °С
  • Уровень пылевлагозащиты изделия - IP20

Управление

Элементы управления

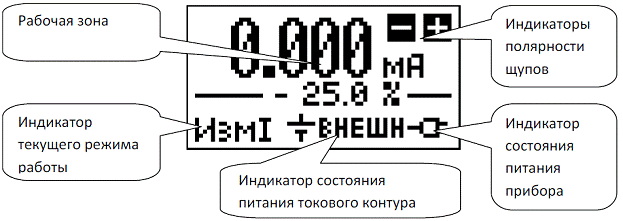

Общий вид экрана прибора после включения калибратора токовой петли РЗУ-420


Экран калибратора токовой петли РЗУ-420
На экране прибора имеется рабочая зона, содержимое которой меняется в зависимости от текущего режима работы, и постоянно присутствующие во всех режимах работы индикаторы:
  • индикатор текущего режима работы;
  • индикатор состояния питания токового контура;
  • индикатор состояния питания прибора;
  • индикаторы полярности щупов.
Индикатор текущего режима работы показывает один из режимов:
"" – режим измерения тока;
"" – режим измерения напряжения;
"" – режим генерации тока со ступенчатым изменением задания;
"" – режим генерации тока с плавным изменением задания;
"" – режим генерации тока с функциональным изменением.

Задания калибратора токовой петли РЗУ-420

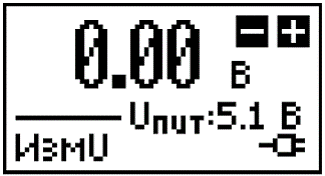

Экран прибора в режиме измерения напряжения

Экран прибора в режиме генерации тока с плавным изменением задания

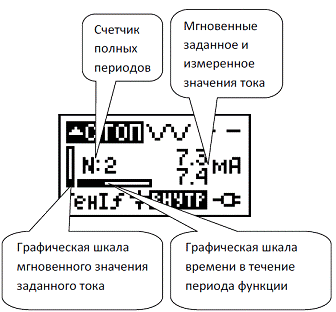

Экран прибора в режиме генерации тока с функциональным изменением задания

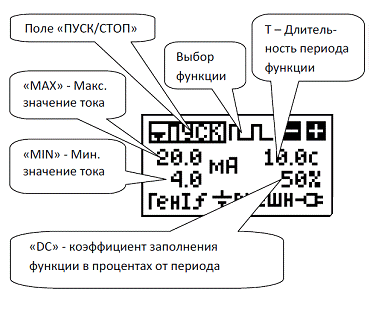

Настройка параметров РЗУ-420

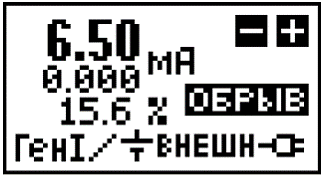

Рабочий режим калибратора токовой петли РЗУ-420
В рабочей области экрана отображаются:
  • заданное значение тока в мА;
  • реальное измеренное значение тока в контуре в мА;
  • проценты заданного значения тока от стандартной шкалы 4…20 мА (4,0 мА – 0%, 20,0 мА – 100%);
  • индикатор обрыва контура (зажигается, если установившийся ток контура не соответствует заданию – например, из-за того, что контур не замкнут либо сопротивление нагрузки слишком велико);
  • индикаторы падения напряжения на нагрузке и ориентировочного сопротивления нагрузки.

Комплектность

  1. Прибор РЗУ-420
  2. Сетевой адаптер питания с выходным напряжением 5 В
  3. Комплект приборных проводов со щупами
  4. Инструкция по эксплуатации
  5. Паспорт
